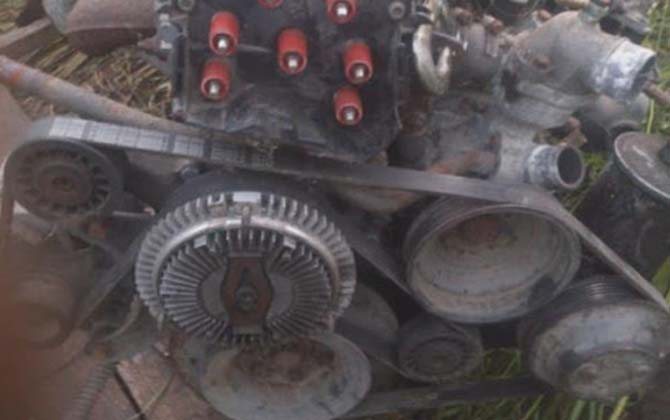

Технические характеристики 103 двигателя

Шестицилиндровый рядный мотор эффективный, хоть и есть в нем пара конструктивных недоработок. Оснащался полноценным механическим способом впрыска топлива типа KE-Jetronic. Хотя цепь на газораспределительный механизм устанавливалась однорядная.

Двигатель М103 создан был по схеме 102, но с облегченными блоком цилиндров из чугуна и головкой из 12 клапанов. Более подробные технические характеристики в таблице ниже.

М103 Е30 предназначался для замены устаревшего М110.

Внимание! В таблице технические характеристики указаны общие. В зависимости от модификации они могут различаться.

Прежде устанавливался двухвальная головка с 24 клапанами. Но инженеры решили сэкономить и облегчить. Поэтому двигатель получился таким. На ГРМ использовалась однорядная цепь.

Е26 среди опытных механиков называют младшим братом Е30. Многие узлы и детали у них были взаимозаменяемы. А вот впускные и выпускные клапана отличались размерами. У последнего они были больше.

Техническое обслуживание для подобных двигателей М103 необходимо проводить каждые 10 000 километров. ТО ничем не отличается от других моторов того же типа.

Похожая статья Технические характеристики двигателя ВАЗ 21214

Характеристики и особенности моторов

Двигатель Мерседес М103 3.0 с самого начала производства имел полноценный инжектор. На смену этого силового агрегата пришёл М104 с улучшенными конструктивными показателями.

Мерседес М103 3.0.

Вышедший в 1985 году рядный шестицилиндровый двигатель М103 Е30 предназначался для замены устаревшего по всем параметрам мотора М110 и частично был унифицирован с четырёхцилиндровым М102 2 л.

Диаметр впускных клапанов 43 мм, выпускных 39 мм. Система впрыска топлива — механический впрыск. В приводе ГРМ используется не слишком надёжная однорядная цепь. Система подачи топлива — KE-Jetronic.

Двигатель Мерседес М103 3.0.

М103 Е26

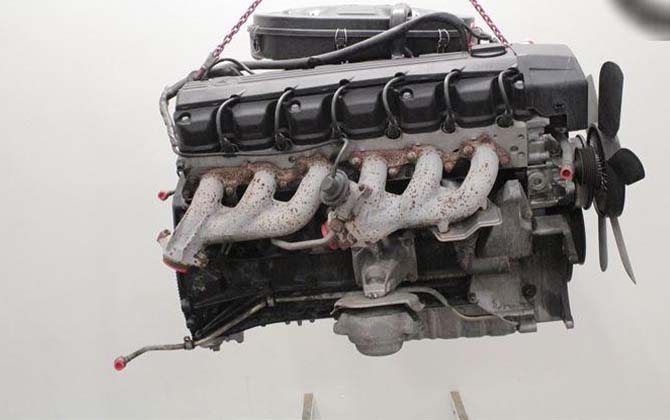

Модификации мотора

За долгое время производства силового агрегата было выпущено значительное количество модификаций моторов, которые получили широкое распространение. Рассмотрим, какие разновидности имеет мотор М103 Е30:

• M103.980 (1985 — 1985 г.в.) — первая версия без катализатора, мощность 188 л.с. при 5700 об/мин, крутящий момент 260 Нм при 4400 об/мин. Степень сжатия 10. Устанавливался на Mercedes-Benz 300 E W124.
• M103.981 (1985 — 1991 г.в.) — аналог М 103.980 со степенью сжатия 9.2., выпускался для Mercedes-Benz 300 SE/SEL W126. Производились версии без катализатора мощностью 188 л.с. при 5700 об/мин, крутящий момент 260 Нм при 4400 об/мин и с катализатором (КАТ), мощность, которой 180 л.с. при 5700 об/мин, крутящий момент 255 Нм при 4400 об/мин.
• M103.982 (1985 — 1989 г.в.) — аналог М 103.981 для Mercedes-Benz 300 SL R107. Производился в катализаторной и безкатализаторной версии.
• M103.983 (1985 — 1993 г.в.) — аналог М 103.981 для Mercedes-Benz 300 E W124/E300 W124. Производился в катализаторной и безкатализаторной версии.
• M103.984 (1989 — 1993 г.в.) — аналог М103.981, мощность 190 л.с. при 5700 об/мин, крутящий момент 260 Нм при 4500 об/мин. Устанавливался на Mercedes-Benz 300 SL R129.
• M103.985 (1985 — 1993 г.в.) — аналог М103.983 для полноприводного Mercedes-Benz 300 E 4Matic W124.

Перечень модификаций ДВС

Первая версия мотор М103 была выпущена в 1985 году и перестала выпускаться в том же году. Катализатора на ней не было, а крутящий момент составлял 260 Нм. Устанавливался этот двигатель М103 на Мерседесы Е-класса 300 серии W124.

Следующая версия М103.981 также производилась без катализатора с мощностью 188 лошадок. Этот мотор можно увидеть на Мерседесах 300SE, SL серии W126. Перестали выпускать мотор в 1991 году.

Аналогичный двигатель первой версии М103.982 производился в катализаторной серии и без него. Устанавливался на Мерседес 300SL R107. Закончили выпускать серию в 1989 году.

Далее были произведены следующие модификации мотора М103:

• 103.983. ничем не отличался от предыдущих. Закончили выпускать в 1993 году;
• 103.984. увеличилась мощность до 190 лошадок. Был закончен выпуск этих моторов в 1993 году;
• 103.985. Устанавливался на Мерседес 300Е 4 Matic W124 с полным приводом. Перестали производить в 1993 году.

А теперь давайте посмотрим на список автомобилей, на которых можно увидеть этот двигатель М103 без указанных выше.

Список моделей авто в которых устанавливался

Мотор от Мерседес М103 можно найти на автомобилях:

• Мерседес 300 SL R129;
• Mercedes-Benz 260 E 4Matic W124;
• Mercedes-Benz 190 E W201.

М103-ий двигатель устанавливался на Chevrolet, Daewoo, Ford. Двигатель был популярным в те годы. Однако сейчас те, кто пытается его модернизировать, страдают от нулевого эффекта.

Смысла установки спортивных распредвалов на него нет. Потому что они дорогие по стоимости, а эффекта от них мало. Поэтому многие опытные механики используют туурбонаддув или же свапают на М104.

Внимание! Те, кто все же желает провести модернизацию двигателя, лучше всего устанавливать компрессор Эатон М45 от серии двигателей М111.981. Потому что турбонаддув у этого двигателя производительный. Из форсунок выбирайте 300 сс и помпу компании Walbro 255. Обязательно потребуется перепрошивка ЭБУ.

Движок от Мерседеса сам по себе очень нестабильный. Поэтому опытные механики все-таки не рекомендуют усиливать его. Автовладелец только выкинет деньги на ветер.

Похожая статья Технические характеристики двигателя ВАЗ 2130

Поршневой авиационный двигатель М-103.

Поршневой авиационный двигатель М-103.

Разработчик: В.Я.Климов Страна: СССР Год постройки: 1937 г.

M-103 — авиационный поршневой, четырёхтактный, 12-цилиндровый, V-образный двигатель жидкостного охлаждения конструкции В.Я.Климова. Является модернизированым вариантом двигателя М-100 — лицензионной версии двигателя «Hispano-Suiza» 12YBbrs.

Основные отличия от базового двигателя М-100А заключались в увеличении характеристик двигателя, при сохранении габаритных характеристик: — увеличение мощности на 100 л.с. (взлетная мощность 850 л.с.) и увеличение высотности до 4000 м. Изменения достигались за счет: -перевода двигателя на более высокооктановое топливо — 92 вместо 85; -увеличения степени сжатия с 6 до 6,6; -форсирование по оборотам и наддуву со снятием ограничений по времени работы на этом режиме; -изменения передачи к ПЦН (приводной центробежный нагнетатель) с 10 до 11.

Ход клапанов всасывания был увеличен с 13 до 15 мм, а фаза выхлопа расширена по температуре с 250 до 280°С и в газораспределении увеличилось время всасывания. Коленвал — с центрифугированной смазкой шатунных, пятой и восьмой коренных шеек. Эластичное металлическое кольцо верхнего уплотнения гильз цилиндров вместо одногофрового стало полуторагофровым, а эластичное резиновое кольцо нижнего уплотнения вместо цилиндрического получило ромбическое сечение. Коренные вкладыши сделали бронзовыми. Усилили шатуны. Со «сто третьего» типа дно поршней стало не вогнутым, как прежде, а плоским.

Поскольку двигатель имел усиленный блок цилиндров и новые коленчатые вал и поршни, то масса двигателя возросла на 20 килограммов и составила 500 килограммов.

Двигатель был разработан в 1936 году и в октябре того же года был готов для проведения испытаний. Однако оба опытных двигателя не прошли их из-за трещин в блоке цилиндров. Повторно двигатель был представлен на испытания уже в 1937 году. После окончания испытания двигатель был запущен в производство на Рыбинском заводе № 26, где до окончания производства в 1942 году был выпущен 11 681 экземпляр. Воздушные трубопроводы от нагнетателя к карбюраторам были выполнены с карманами, закрытыми сетками, что полностью исключило случаи возгорания бензина, попадавшего из карбюраторов в трубопроводы.

Двигатель устанавливался на скоростных бомбардировщиках , а также многих серийных и опытных самолетах: «Сталь-7», ПС-41, ВИТ-1, ЦКБ-19.

Пошел в серию и М-103У, по сути, тот же «сто третий», только получивший дополнительную маслопомпу и небольшие изменения приводов. Этот двигатель выпускался серией с конца 1939 года.

Вариант М-103Г — технический след попытки марта 1937 года эксплуатировать моторы сто третьей серии на этиленгликоле, но тогда всплыла проблема перегрева клапанов и течи охлаждающей жидкости. В октябре 1938 года испытали доработанную версию М-103Г — с усиленным корпусом редуктора и усовершенствованными уплотнениями. При весе 500 кг мотор выдал номинал и максимал на уровне 790/940 л.с.

В 1939 году был выпущен мотор М-103А, имевший взлетную мощность 1000 л.с. Отметим, что на этом моторе по ряду конструктивных и технических соображений было принято нелегкое решение — изменить диаметр цилиндра со 150 до 148 мм. Нелегким оно было потому, что терялась взаимозаменяемость с моторами М-100 и М-103 по цилиндровой группе и требовалось изменение настройки станков, режущего и измерительного инструмента. Поскольку к этому времени моторы М-100, М-100А и М-103 снимались с производства, то это изменение было сравнительно безболезненно для эксплуатации.

Модификация М-103А получила октановое число топлива 95 вместо ранее применявшегося 92. Работа мотора на обедненной смеси (с уменьшенным расходом топлива) достигалась открытием до определенного положения высотного корректора карбюратора.

М-103А вошел в серию на Рыбинском заводе в 1939 году и вплоть до начала 1941 года был одним из основных видов продукции предприятия.

Мотор М-103А был самым легким среди моторов того времени: его удельная масса по взлетной мощности составляла всего 0,51 кг/л.с., 0,59 у лучших английских «Rolls-Royce», «Merlin» и 0,54 — у немецких «Jumo» и «Daimler-Benz». Кроме того, мотор допускал установку винта изменяемого шага, что способствовало улучшению летных характеристик самолетов. Был выпущен вариант 103П, допускавший установку в развале блоков пушки, стреляющей через полый вал винта.

Мощность мотора М-103А по сравнению с исходным М-100 за четыре года выросла на 16%, однако этого было недостаточно, так как фашистская Германия уже имела моторы большей мощности и высотности. В 1939 году ОКБ сделало серьезный шаг на пути усовершенствования и развития мотора М-103А: на нем был установлен опытный двухскоростной ПЦН, разработанный в ЦИАМ Г.Е.Блохиным. Опытный мотор с этим ПЦН получил обозначение М-104, прошел заводские стендовые испытания и в конце 1939 года уже был испытан в полете.

Среди опытных моторов «сто третьего» известен М-103П с пушкой ШВАК калибра 20 мм в развале цилиндров, спроектированный в 1938 году. Испытания мотора предполагалось провести в конце года. Было изготовлено не менее четырех экземпляров «пушечных» «сто третьих». Опытным остался и М-103НВ с непосредственным впрыском, проходивший летные испытания в августе 1940 года на бомбардировщике СБ.

Авиамотор М-103-ТК, спроектированный в 1938 году, был вариантом М-103А с турбонагнетателем ТК-1, созданным конструкторами ЦИАМ. Испытания на стенде предполагалось начать в первом квартале 1939 года, а летные — в августе того же года. В октябре сорокового испытывали СБ с нагнетателями ТК-2, но забраковали их из-за низкой степени надежности.

В 1939-1940 годах в полете на опытном ближнем бомбардировщике «С» конструкции В.Ф.Болховитинова испытывалась «спарка» из двух М-103П, установленных тандемом с передачей мощности через специальный вал на соосные винты противовращения, при этом наземные испытания «спарки» состоялись еще в мае 1939 года.

Двигатель М-103А использовался для привода агрегата центрального наддува АЦН-2 и строился серией в 1940 году. «Сто третьи» работали на различных серийных самолетах — СБ, Як-2, ТБ-7 и на ряде опытных самолетов.

ТТХ:

Условное обозначение двигателя: M-103 Рабочий объем, л: 36,03 Степень сжатия: 6,60 Масса мотора, кг: 495 Взлетный режим -мощность, л.с.: 850 -частота вращения, об/мин: 2450 Номинальный режим -мощность у земли, л.с.: 850 -мощность на высоте 4000 м, л.с.: 960 Номинальные удельные параметры -удельная масса: 0,582 -литровая мощность, л.с./л.: 23,59.

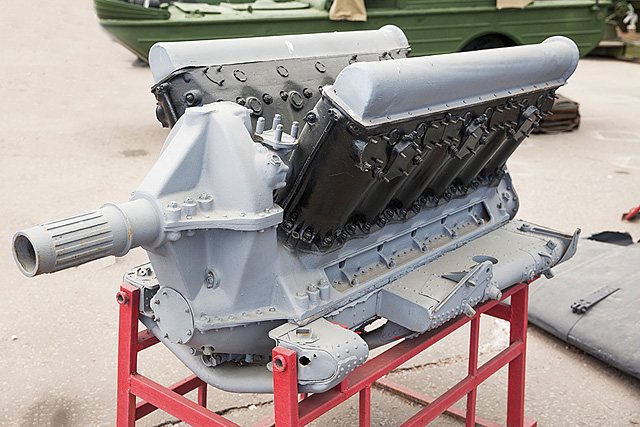

Двигатель М-103.

М-103. Схема.

.

.

Список источников: В.Р.Котельников. Отечественные авиационные поршневые моторы. Сайт «Уголок неба». 2004 страница: «Поршневой двигатель M-103».

Обзор неисправностей

В движке от Мерседеса М103 очень любят засоряться форсунки. Это прям одна из главных проблем мотора Mercedes Benz M103. Из-за постоянного засорения форсунок мотор начинает работать не стабильно, плавают обороты. Поэтому важно по регламенту делать техническое обслуживание.

Качественное топливо и смазывающее средство тоже играют большую роль в работе мотора. Без АИ95 М103 будет сильно страдать. Опытные механики не рекомендуют заливать топливо с меньшим октановым числом.

Цепь газораспределительного механизма также ненадежна. Ее придется менять вместе со звездочками. Чтобы не рисковать, лучше делать замену цепи ГРМ каждые 80 или 100 тысяч километров.

Течь масла – обычное явление для движка от Мерседеса М103 после пробега в 100 тысяч километров. Сальники коленвала и П-образная прокладка передней крышки к тому моменту израсходуют свой жизненный ресурс, особенно в жестких условиях эксплуатации по российским дорогам. Поэтому их тоже нужно вовремя менять и следить за этими комплектующими.

Недостаток смазывающего средства в двигателе приведет к подсосу воздуха. Мотор будет с трудом запускаться, обороты могут падать. Беда, если он начнет перегреваться. Многие комплектующие в двигателе хоть и способны работать при 100 градусах, но длительного сильного нагрева они не выдержат. Первыми полетят все резиновые прокладки, затем алюминиевые головки деформируются. Это приведет к потере мощности и полной остановки мотора.

Маслосъемные колпачки – еще одна беда движка от Мерседеса М103. Они живут недолго. Свыше 100 тысяч километров не замененные колпачки будут жрать масло в больших количествах. Чтобы этого избежать, опытные механики рекомендуют раз в год бывать на техническом обслуживании в сервис-центре.

Не в гаражных условиях, а только в автосервисе, где работают грамотные механики, помогут продиагностировать мотор и выявить проблемы раньше, чем они создадут глубокие проблемы, которые приведут к капитальному ремонту мотора.

Похожая статья Технические характеристики и ресурс двигателя 1ZZ FE

При спокойной езде, регулярном техническом обслуживании движок от Мерседеса М103 сможет прослужить более полумиллиона километров. Так как мотор старой закалки. Тогда делали двигатели не для рынка, а навсегда.

Типичные неисправности

Проблемы семейства М103 для всех объёмов мотора одинаковые. Причина этому — ряд конструктивных особенностей, которые способны испортить настроение любому бывалому автолюбителю. Рассмотрим, основные неисправности, которые встречаются на силовом агрегате:
Ремонт ГБЦ Мерседес М103 3.0.

• Течь масла. Скорее всего, подтекания возникают из-за пробоя прокладки передней крышки или сальника коленчатого вала. Более детальное исследование мотора покажет, какой прокладочный элемент требует смены.
• К нестабильной работе силового агрегата приводит засорённость форсунок. Чистка или замена поможет решить проблему.
