Замена топливного фильтра своими руками 4.67/5 (93.33%) 3 голос(ов)

Стабильная и хорошая работа мотора авто зависит от качества топлива, подаваемого в цилиндры. Очисткой горючего от различных примесей занимается топливный фильтр. Спустя некоторое время он засоряется и требует замены. Замена топливного фильтра своими руками несложная процедура, с которой справится каждый автовладелец, имеющий малейшие знания о его устройстве, выполняемых функциях.

Как устроен топливный фильтр?

Фильтрация топлива на современных автомобилях — двухступенчатая. Перед бензонасосом отсевом загрязняющих частиц занимается мелкая капроновая приемная сетка. А затем окончательный отсев частиц размером свыше 10 мкм (для бензина) осуществляет фильтр тонкой очистки.

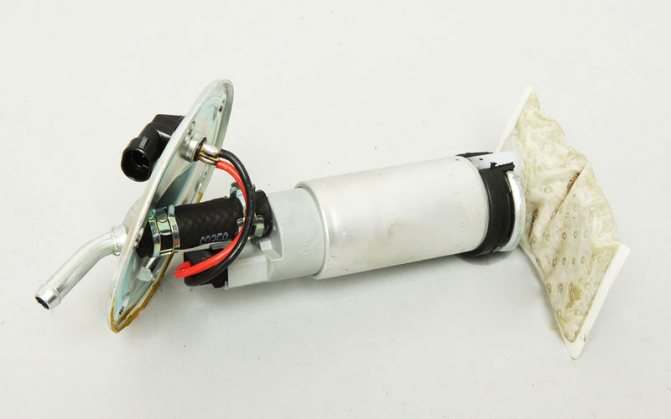

Топливный модуль Лады 4х4 состоит из сетчатого топливоприемника и бензонасоса.

Топливный модуль Лады 4х4 состоит из сетчатого топливоприемника и бензонасоса.

Устройство фильтров топлива тонкой и грубой очистки

Форма устройства выполнена в виде колбы. В сердцевине расположен ячеистый пористый материал, через который проходит и очищается поток горючего. Корпус имеет два канала: впускной (для входа топлива из бензобака) и выпускной, откуда очищенное горючее поступает к двигателю.

Элементы изготавливаются двух типов: сборные, с возможностью сменить загрязненную сетку и очистить капсулу от примесей, и цельные (неразборные) — подлежащие замене.

На смене топливного фильтра не следует экономить. Своевременная замена на качественную модель снизит расход горючего и увеличит ресурс двигателя внутреннего сгорания.

Конструкция топливной системы (для современных моделей авто) может состоять из нескольких очистных элементов или одного — комбинированного. Поток топлива проходит две степени очистки: грубое улавливание твёрдого мусора и осаживание химических присадок.

Где установлен топливный фильтр?

Насчет места размещения фильтра тонкой очистки, мнения у автопроизводителей со временем изменились. Вначале все фильтры устанавливались под днищем автомобиля или в моторном отсеке и были легкодоступны для замены.

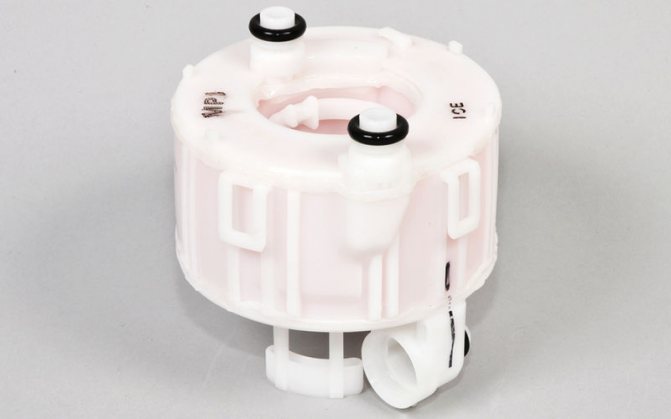

Затем (все чаще) фильтр стали устанавливать в топливный модуль. Такое решение, конечно, более компактно и удобно для автомобилей. Но замена фильтра либо не предусмотрена вообще, а только в составе модуля, либо предполагает большой объем работ по демонтажу и полной разборке модуля. Причем топливный модуль у некоторых автомобилей нельзя снять, не демонтировав бак, а это еще более грандиозная работа.

Неразборные

Такие типы считаются одноразовыми, и состоят из ткани или крепированной бумаги, которая сложена в несколько раз, а выглядит такая конструкция, как звезда или же спираль. Спиральный тип более надёжный и способствует лучшему фильтрованию, также материал становится больше в полтора раза. Таким образом, фильтрация смеси по времени увеличивается, и значит, уровень очитки становится выше, и лучше. Что хорошо в этих системах, так это цена, и для более эффективной фильтрации необходимо размещать такие системы в районе топливопровода возле бензонасоса, так как там меньше давление, и минимальные шансы на протекание. При таком расположении они способствует очищению постигаемого топлива в насос.

Топливный фильтр для дизеля

До сих пор речь шла о бензиновых фильтрах. Дизельные топливные фильтры всегда устанавливают отдельно от топливного бака, потому что они, помимо более частой замены, нуждаются еще и в датчиках воды, пробке для слива воды и, зачастую, в системе подогрева.

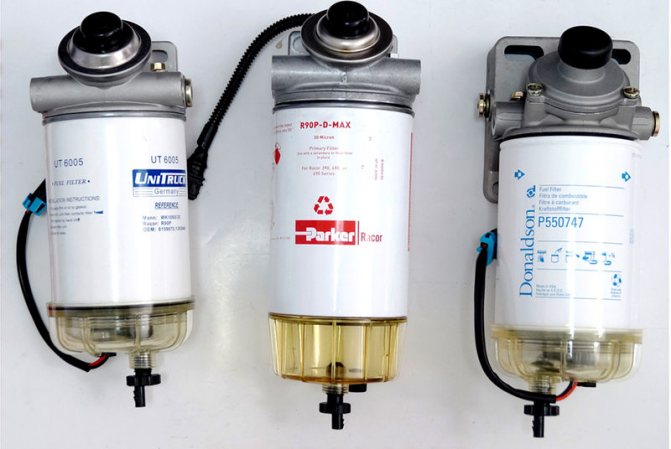

Топливные фильтры для дизельных двигателей.

Топливные фильтры для дизельных двигателей.

Виды ТФ

Как уже говорилось выше, разновидность установленного в машине фильтрующего устройства зависит от типа силового агрегата. На сегодняшний день в транспортные средства с карбюраторным или инжекторным двигателям ставят бензиновый фильтр, автомобили с дизельным двигателем оборудуются фильтрующими устройствами другой системы.

Топливный фильтр карбюратора

Существуют такие разновидности фильтрующих устройств:

1. Топливный фильтр карбюраторного двигателя. В данном типе силового агрегата нагнетается сравнительно низкое давление внутри системы. Топливо идет по резиновым бензошлангам. В этих моторах устанавливается металлическое либо пластмассовое фильтрующее устройство. Фильтр оборудован двумя трубками, работающих на впуск и выпуск топлива. Шланг топливного элемента крепится к фильтру двумя надежными зажимами.
2. Фильтрующий элемент инжектора. Такой силовой агрегат отличает электронный впрыск горючего отдельно во все цилиндры. Топливо постоянно находится в системе под высоким давлением. Именно поэтому инжекторная система имеет металлический топливопровод, а фильтрующее устройство выполняют из стали и иных легкосплавных материалов и, его обычно оснащают соединением резьбового типа.
3. Фильтр дизельного мотора. Не является секретом, что отечественное дизтопливо не отличается достойным качеством и имеет большое количество всевозможных примесей, поэтому оно должно тщательно очищаться прежде, чем поступать в силовой агрегат. Не меньшая опасность для двигателя исходит от парафинов, которые, кристаллизуясь, засоряют самые малые зазоры у деталей системы. Вот почему на многих автомобилях с дизельным ДВС устанавливают 2 фильтра – главный ТФ и вспомогательный. Это позволяет добиться стопроцентной очистки рабочей смеси от воды и практически полной ее очистке от разнообразного «мусора».

Топливный фильтр дизеля

Что будет, если топливный фильтр засорился?

Выводит из строя фильтры, конечно же, грязь, попадающая в баки наших автомобилей вместе с топливом. Причем отнюдь не нефтеперерабатывающие заводы тому виной. Топливо может загрязняться при хранении и перекачке. А засорение топливного фильтра водитель почувствует по поведению автомобиля, причем сначала на тех режимах, где мгновенный расход топлива двигателем максимален. Это — режимы движения с большими скоростями и интенсивный разгон. При этом двигатель будет терять тягу, работать с перебоями, хотя на холостом ходу и «спокойных» режимах все будет выглядеть пристойно.

Технические требования

1. Допускается прогиб крышек фильтрующего элемента до 4 мм.
2. Элемент фильтрующий второй ступени проверять на герметичность воздухом при давлении 2000 Па (0,02 кг/см²). Падение этого давления до нуля должна быть не менее чем за 15 с или до 1500 Па (0,015 кг/см²) за 3 с. Элемент перед проверкой замочить в чистом дизельном топливе в течение 5 мин, не менее.
3. При давлении перед продувочным вентилем 0,098 МПа (1 кгс/см²):
   при завернутой от руки ручке вентиля течь топлива через соединения вентиля не допускается;
4. при отвернутой на один оборот ручке вентиля течь топлива по сальниковому уплотнению не допускается.

Как часто нужно менять топливный фильтр?

Периодичность регламентной замены фильтра, прежде всего, определяется заводом-изготовителем автомобиля. У одних производителей это 30 000 км, у других — 120 000 км пробега. Причем частые замены обычно рекомендуют производители, которые ставят фильтр вне топливного бака. Менять топливный фильтр раньше срока стоит только в том случае, если вы уверены, что в бак попали посторонние механические частицы или большое количество воды. В этом случае следует промыть и бак, и, возможно заменить бензонасос.

Топливным фильтрам дизельных двигателей наиболее трудно приходится зимой: ведь через фильтрующий материал должно проходить загустевшее топливо. Именно поэтому профилактическую замену фильтра на дизельном автомобиле лучше провести осенью. Вызвано это тем, что пропускная способность фильтра, уже сниженная засорением твердыми частицами, окажется недостаточной для пропуска холодного, загустевшего топлива.

Периодичность замены бензиновых фильтров некоторых производителей, тыс. км:

• Volkswagen 30 (выносные фильтры)
• Renault 120
• Kia 60
• Hyundai 60
• Lada 30 (выносные фильтры), 120 (встроенные фильтры)

Несколько советов по замене топливного фильтра:

• Заправляйтесь на проверенных, а еще лучше — брендовых заправках.
• Старайтесь не заливать топливо в бак сразу после того, как на бензоколонке произошел слив топлива из автоцистерны, потому что в емкости топливо взбаламучено и попадание грязи более вероятно.
• Не наливайте топливо в старые, ржавые канистры.
• Меняйте топливные фильтры вовремя — тогда неисправность не застанет вас в дальней дороге.
• Промывайте топливоприемную сеточку на входе в насос: тем самым вы продлите его срок службы.

Расскажите в комментариях, не сталкивались ли вы с проблемами, связанными с топливными фильтрами? Удачи на дорогах всем!

Топливный фильтр: менять или и так сойдет?

Почему в топливе появляется грязь

При производстве бензина либо дизеля соблюдаются особые технологии, которые гарантируют высокое качество продукта, но во время транспортировки и хранения в горючее могут попасть посторонние вещества, что обуславливается несвоевременным обслуживанием хранилищ и емкостей для транспортировки. Покупая топливо даже на проверенных заправках, у водителя не может быть 100% гарантии, что в нем отсутствуют посторонние компоненты. Также при негерметичности емкостей в горючее может попасть вода, которая при проникновении в двигатель может привести к его серьезным повреждениям.

Техника безопасности

Самостоятельно выполняя замену топливного фильтра, важно соблюдать требования безопасности:

• Работы должны проводиться на открытом воздухе или в гараже (боксе) с хорошей вентиляцией. В противном случае бензиновые пары или пролитое топливо могут воспламениться, что нередко приводит к пожару.
• Категорически запрещается курить рядом с машиной или выполнять работу неподалеку от открытого огня.
• Чтобы защитить глаза и кожу от химического ожога при попадании топлива, необходимо работать в защитных очках и резиновых перчатках.

Фильтр для инжекторных моторов

Системы в автомобилях с ижектором, помимо задерживания мелких и твердых компонентов, обязаны справиться с возрастающим давлением, которое возникает в системе питания. Таким образом, такая система состоит из прочного материала, дабы впрыскивание топлива было безопасным. Поэтому в самой системе создаётся большое давление, а форсункам нужно только чистое профильтрованное топливо. Соответственно сам механизм, состоит из алюминия или стали. Для крепежа используют завальцовку и сварку. Из-за такой сложности, цена данной системы не маленькая.

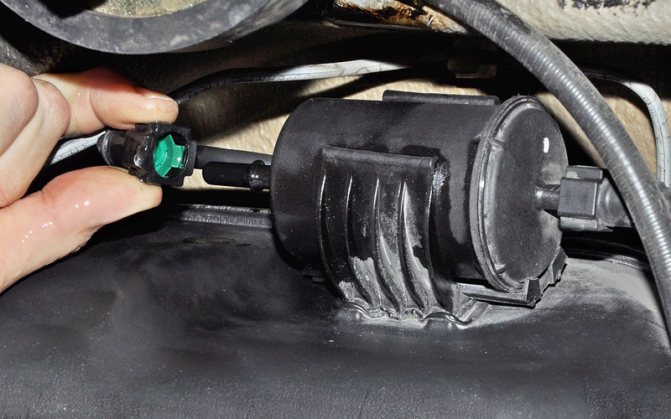

Подготовка автомобиля к замене топливофильтра

Перед тем как снять топливный фильтр, машину нужно поднять домкратом. Под колеса предварительно следует установить упоры — деревянные бруски или кирпичи — и вытянуть рычаг ручного тормоза. Подняв автомобиль на необходимую высоту, под днище подставляют опоры, чтобы обеспечить устойчивое положение.

Затем нужно снизить давление в топливной магистрали, вытащив предохранитель топливоподачи и дождавшись, когда мотор заглохнет. Чтобы пары бензина не воспламенились, с АКБ следует снять минусовую клемму.

Инструменты

Перед тем как поменять топливный фильтр, нужно запастись набором инструментов. Среди них:

• домкрат;
• плоскогубцы;
• плоская или крестообразная отвертка (в зависимости от вида винта);
• вороток;
• гаечные ключи: торцевой, разводной и трещотка.

Какой фильтр лучше выбрать?

Такой вопрос задают специалистам чаще всего, ведь в большинстве случаев необходимый набор запчастей для ТО автовладелец покупает сам.

При выборе в первую очередь нужно найти те фильтры, которые подходят для модели и модификации автомобиля. И лучше не пытаться модернизировать конструкцию автомобиля, установив, например, фильтр для дизеля в бензиновый двигатель.

После этого определиться с выбором бренда. Тут всё просто: хочешь фильтр «для себя», чтобы спокойно ездить и не считать километры – выбирай качественные бренды высшей категории. А хочешь провести последнее ТО перед продажей – подойдут и нормальные бюджетные варианты.

Однако большинство людей предпочитают самые выгодные предложения цены и качества, выбирая бренды средней ценовой группы. К ним относится в первую очередь Бош (Bosch), который давно полюбился покупателям.
