D4EA – это 4-цилинробовый двигательный агрегат рабочим объемом 1991 куб. см, произведенный автомобильным концерном KIA. Мотор работает на дизельном типе топлива и обеспечивает степень сжатия до 17величин, что говорит о высокой мощности и невероятном крутящем моменте. Двигатель используется на Hyundai: Santa Fe, Trajet, Tucson и Kia: Sportage, Carens.

Двигатель D4EA устанавливается на:

• Hyundai Santa Fe
• Hyundai Trajet
• Hyundai Tucson
• Kia Sportage
• Kia Carens

Технические характеристики D4EA 2,0 л/112 – 140 л. с.

Классическая схема двигателя – рядная четверка, дополнена одно- или двухвальной головкой для управления 16 клапанами. Корейскими разработчиками в двигателе использована топливная рейка Common Rail, внутри которой аккумулируется высокое давление для форсунок. На Санта Фе обычно ставили турбины TD025M-09T-3.3 производителя Mitsubishi.

Конструкция одновальной ГБЦ

Заводская модернизация турбиной WGT 28231-27000 дает 112 л. с. Чтобы увеличить мощность до 140 – 151 л. с., на конвейере производителя используют турбины VGT 28231 – 27900. Давление наддува в VGT чуть выше. С 2009 года ЭБУ «видит» и старые модификации турбин WGT, и новые VGT.

Турбина D4EA

Ниже приведены технические характеристики D4EA с обоими типами турбин:

Важной особенностью силового привода является индивидуальная настройка параметров под конкретный кроссовер, минивэн и тяжелый седан, для которых он предназначен.

Поршневая группа

На поршнях двигателя 2.0 CRDI могут разрушаться поршневые кольца, разрушаться перегородки. И опять же, это происходит из-за неправильного смесеобразования, когда форсунка впрыскивает топливо не в выемку в днище поршня, а слишком рано – практически по всему объему цилиндра, что вызывает чрезмерный нагрев жарового пояса поршня.

А при частых коротких городских поездках, когда двигатель не успевает прогреться или при экономии на масляном сервисе на двигателе 2.0 CRDI залегают поршневые кольца.

Выбрать и купить контрактный двигатель Хенде Санта Фе, Элантра, Трайджет, Туксан или Киа Спортейдж 2.0 CRDI (D4EA) вы можете каталоге моторов .

Особенности конструкции

Дизельный рядный турбированный двигатель D4EA имеет следующие нюансы архитектуры:

• цилиндры расточены в чугунном блоке;
• рубашка охлаждения и каналы смазки отлиты внутри блока;
• головка блока цилиндров и помпа алюминиевые;
• коленвал стальной кованый пятиопорный;
• камеры сгорания вихревые;
• Распредвал литой пятиопорный;
• передача ГРМ ременного типа;
• интеркуллер алюминиевый пластинчатый;
• центростремительная турбина и одноступенчатый компрессор объединены в единый узел;
• для наддува используется воздух с частичным подмешиванием выхлопа;
• сброс избыточного давления из турбины происходит через перепускной клапан с заводскими регулировками.

Блок цилиндров D4EA

В одновальной головке тепловые зазоры клапанов регулируются гидрокомпенсаторами. В двухвальной головке необходимо периодически регулировать зазоры клапанов подборкой высоты шайб.

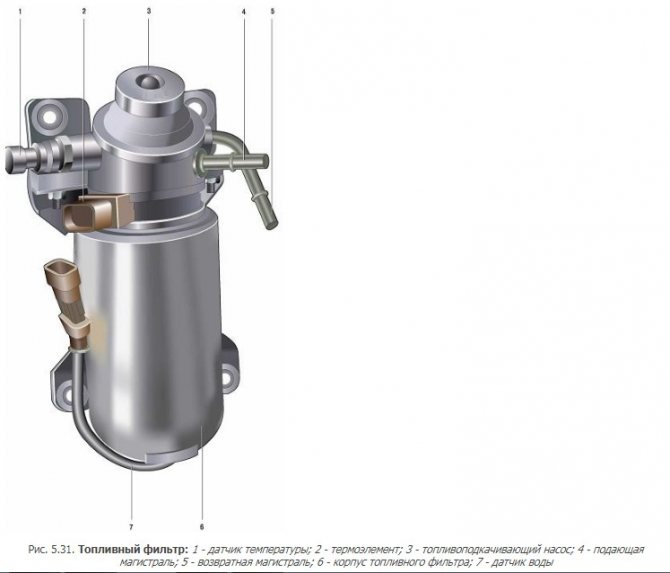

Топливный фильтр дизеля

В SOHC и DOHC моторах навесное оборудование отличается, расположено на головке ГБЦ и блоке по разному. Неизменной остается система смазки и охлаждения, зажигания. В руководство по эксплуатации собрана информация с пошаговыми рисунками, позволяющими осуществить своими руками капремонт и обслуживание мотора.

Толщина прокладки ГБЦ подбирается по результатам измерений в 8 точках выступающих частей поршня над посадочной поверхностью блока. На силовых приводах D4EA для автомобилей с АКПП маховики отсутствуют. В турбодизелях применяются

Замена старого привода в двигателе Хундай на новый.

Замена проводится по этапам:

1. Снимаем правое переднее колесо вашего Хёндай Туссан.
2. Снимаем с поверхности боковую защитную крышку.

1. Поднимаем натяжитель ремня ГРМ вверх для того, чтобы произвести съем ремня привода на вспомогательном оборудовании.

1. Отворачиваем гайки и установленные креплений, снимаем кронштейны крепления самой конструкции двигателя d4ea.

1. Отворачиваем болты и гайки креплений с верхней крышки ремня привода ГРМ.

1. Снимаем шкив от коленчатого вала.

1. Отворачиваем все оставшиеся болты креплений для снятия нижней крышки ремня. При этом сразу же достаем опорный кронштейн, на котором закрепляется двигатель Хёндай

1. С помощью торцового ключа, отпускаем стопорные болты и плавно проворачиваем конструкцию натяжителя строго по часовой стрелке. Как только доходим до упора в главный болт с помощью накидного ключа затягиваем стопорные болты и освобождаем ремень привода ГРМ.

В случае, если планируется использовать ремень привода ГРМ в дальнейшем, обязательно поставьте направление в виде метки, которая будет показывать направление вращения вала. Таким образом, при установке и вы точно не перепутаете направление установки ремня.

источник

Плюсы и минусы

Изначально мотор D4EA форсирован промышленным способом. Однако в заводских настройках на малых оборотах имеется турбояма. Силовой привод считается экономичным и надежным, но обслуживание и капитальный ремонт обходятся дорого из-за высоких расценок комплектующих.

Эксплуатационные характеристики двигателя подходят для минивэнов и кроссоверов. С другой стороны, качество отечественного дизтоплива оставляет желать лучшего, необходима частая замена свечей и форсунок.

Система питания дизеля

Даже при незначительном снижении характеристик моторного масла, высоком содержании внутри него воздуха и изменении уровня смазки в поддоне возникают неприятные сторонние звуки и шумы.

Преимущества и недостатки D4EA

Удачные технические характеристики позволили эксплуатировать этот двигатель и на минивэнах и на кроссоверах. Двигатель изначально форсирован, использует почти весь свой потенциал (версии с турбиной и интеркуллером). Силовая установка экономична и надёжна, выхлоп соответствует европейским нормам.

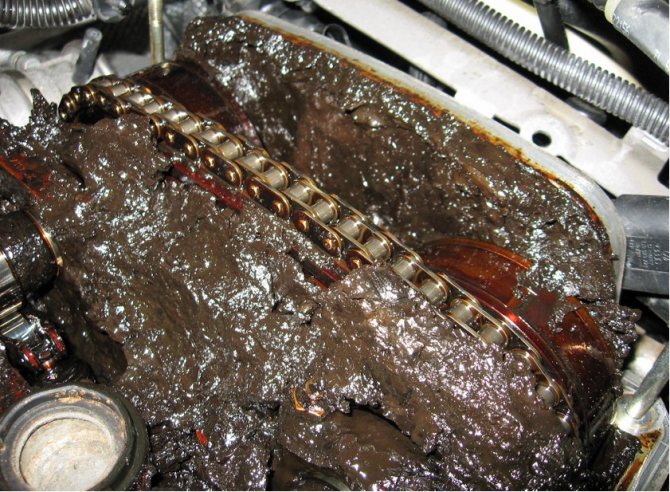

Результат использования низкосортного дизеля

Однако низкое качество российской солярки может сыграть с корейским двигателем злую штуку. Многократная процедура замены свечей и форсунок, это лишь полбеды. Высокие расценки на комплектующие делают обслуживание и капремонт дорогим удовольствием. Кроме того, двигатель очень чувствителен и к качеству масла. Даже при небольшом снижении свойств лубриканта, возникают неприятные и посторонние шумы в поддоне.

Список моделей авто, в которых устанавливался

Достаточно простое устройство ДВС дизельного типа позволило комплектовать мотором D4EA следующие автомобили Hyundai:

• ix35 – переднеприводный кроссовер;
• Tuscon – 2004 – 2009, семейный кроссовер;
• Trajet – 2000 – 2008, многозадачный минивэн;
• Santa FE – 2001 – 2006, среднегабаритный кроссовер;
• Elantra – 2000 – 2006, седан;
• Sonata NF – 2004 – 2010, седан бизнес класса.

Конвейерная форсировка силового привода сразу с завода также пригодилась другому корейскому автопроизводителю для установки в модели Kia:

• Sportage – 2004 – 2010, кроссовер;
• Cerato – 2003 – 2010, хетчбэк;
• Carens – 2006 – 2012, хетчбэк.

Kia Carens

Для разных турбокомпрессоров навесное оборудование отличается характеристиками и габаритами.

Особенности силового агрегата D4EA

Это не стандартный дизельный мотор, а нечто больше. Следующие особенности конструкции выделяют его на фоне аналогов:

• расточка цилиндров и отлив каналов смазки и охлаждения проведены прямо в чугунном блоке;
• прочный стальной коленвал и литой распредвал держатся на 5 опорах;
• ГБЦ и корпус водяного насоса изготовлены из алюминия;
• процесс сгорания топлива начинается в отдельной вихревой камере;

Интересна работа одновальной головки. Здесь теплозазоры настраиваются с помощью гидрокомпенсаторов, автоматически. А вот в двухвальной головке, где задействована схема DOHC, клапаны надо регулировать периодически, подбирая размеры механических компонентов вручную.

Отличаются между собой схемы газораспределения и расположением навесного оборудования. А вот другие, включая зажигание, остались неизменными.

Если двигатель D4EA интегрирован с автоматической коробкой передач, маховики отсутствуют. В остальных случаях на турбодизелях они применяются.

Регламент обслуживания D4EA 2,0 л/112 – 140 л. с.

Заводской мануал содержит описание всех параметров и график обслуживания на двигатель D4EA:

• замена масла при прохождении 10000 км;
• продувка картерной вентиляции в блоке ДВС необходима каждые 2 года/30000 км;
• производителем рекомендовано обслуживание фильтров через 20 и 30 тысяч км (воздушного и топливного, соответственно);
• выпускные коллекторы движков эксплуатируются при экстремально высоких температурах, прогорают после 70000 км;
• для АКБ сроки замены устанавливаются изготовителем, обычно батареи хватает на 5 – 7 лет;
• менять антифриз следует раз в два года, чтобы он не потерял свойства.

Дизель достаточно просто обслуживать и ремонтировать собственными силами в гаражах.

Обслуживание

Заводская инструкция содержит описание всех технических процедур и график обслуживания.

1. Каждые 10 тыс. км пробега рекомендуется менять масло.
2. Раз в год менять хладагент.
3. Каждые 30 тыс. км пробега или 2 года продувать картерную вентиляцию.
4. После 20-тысячного пробега обслуживать воздушный/топливный фильтры.
5. Свечи проверять регулярно, проводить обязательную замену каждые 20 тыс. км пробега.
6. После 70 тыс. км пробега менять выпускной коллектор.
7. После 5-7 лет эксплуатации заменить АКБ.

Обзор неисправностей и способы их ремонта

Во время работы мотор D4EA может выдавать ошибки с различными кодами. Например, Р0340 свидетельствует о сбое ДПРВ, поломка чаще всего появляется при перескоке ремня ГРМ на 1 – 2 зуба.

Ремонт D4EA

Корейский рядный турбо дизель чувствителен к качеству солярки, которая в РФ обычно содержит множество не предусмотренных регламентом добавок. Например, парафин резко осложнит зимний запуск мотора, а сухая сера в дизтопливе увеличивает износ поршней, цилиндров, клапанов. Специалисты рекомендуют добавлять моторного масла в пропорции 10 г/1 л топлива.

Распространённые неисправности двигателя

Нередко во время функционирования D4EA выдаёт различные коды ошибок. Так, Р0340 свидетельствует о нарушении датчика положения распредвала или перескакивании зубчиков приводного ремня. Его обрыв не грозит капитальным ремонтом, так как в двигателе нет соударения элементов поршень/клапан. Однако известны другие неисправности этой силовой установки.

1. Часто дизельный мотор глохнет, и это происходит по причине отказа форсунок или зависания рециркуляционного клапана. Проблема решается заменой форсунок или клапана EGR.

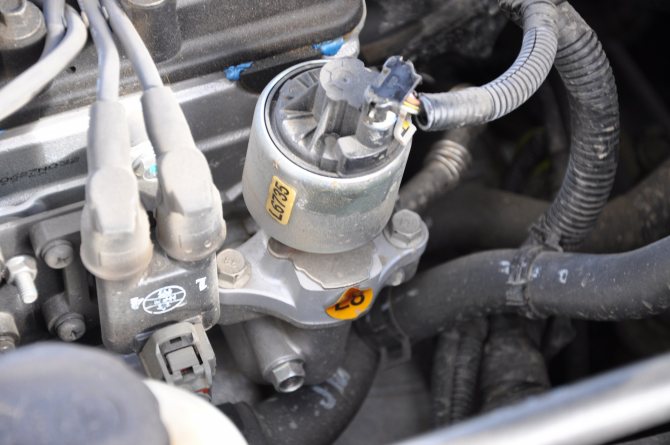

   Что такое клапан EGR

2. Обрыв ремня ГРМ происходит тоже довольно часто из-за заклина помпы. В этом случае рекомендуется заменить водяной насос одновременно с зубчатым ремнём.
3. Двигатель может начать сильно вибрировать во время работы. Такое возможно из-за выработки свечей зажигания или залегания колец. Причинами может стать засорение инжектора или износ подушек двигателя. Заменой расходников проблема быстро решается.

Корейский двигатель очень чувствителен к качеству топлива. А российская солярка обычно содержит много добавок. Так, при наличии в нём примесей, например, парафина, резко осложняется запуск мотора в зимнее время года, а большое количество сухой серы повышает риск износа поршневой группы.

Варианты тюнинга мотора

Заглушенный заводскими настройками до 112 л. с. двигатель D4EA сможет вернуть крутящий момент 300 Нм и мощность 140 л. с., если произвести чип тюнинг:

• покупка Galletto1260 для версии прошивки ЭБУ EDC15C2 или EDC15C7;
• приобретение самой пошивки от сообщества АДАКТ;
• заливка программного управления в бортовой компьютер.

Тюнинг D4EA

Помимо исчезновения турбоямы тюнинг имеет «побочный эффект» для некоторых моделей Kia. Например, появляется круиз-контроль в моделях Sportage, которого нет в заводской прошивке машины. Механический тюнинг турбодизеля невозможен, поскольку движок фактически уже форсирован надувным способом.

Таким образом, рядный турбодизель D4EA обладает мощностью 140 л. с., которая на некоторых автомобилях корейских производителей глушится до 112 л. с. устанавливается движок на кроссоверы и внедорожники, по умолчанию имеет турбояму на низких оборотах.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Двигатель d4ea – капитальный и текущий ремонт. Замена привода и ремня ГРМ.

Силовые агрегаты на новых современных моделях Хендай при определенном пробеге начинают приходить в негодность, и им требуется регулярный квалифицированный уход. В самом начале покупки хёндай вы сможете обойтись просто своевременной заменой масел, прокладок, фильтров и других наименований расходных комплектующих. Но чем больше машина эксплуатируется, тем чаще будут возникать проблемы с мотором.

Проблемы в двигателях Хундай проявляются как следствие износа основных деталей агрегатов и механизмов. При постоянном взаимодействии детали перетираются и между ними появляются зазоры. В результате топливо и масло протекает, и значительно возрастают параметры расхода топлива, смазочного материала. При этом значительно снижается показатель мощности мотора, что сопровождается появлением посторонних шумов и звуков.

Чем больше у Хендай пробег, тем чаще вы будете появляться в местных автосервисах для устранения появившихся неисправностей. При этом после диагностики придется ставить машины на текущий или капитальный ремонт.

Модернизация D4EA

Если на этом двигателе произвести чип-тюнинг, удастся несколько повысить мощность. Например, это удастся сделать на задушенном штатными регулировками 112-сильном ДВС. Путём несложной работы крутящий момент можно вернуть до 300 Нм, а мощность — повысить до 140 л. с.

Ниже представлен список дополнительных компонентов, которые позволят усилить D4EA.

Адаптер Galletto 1260, совместимый с прошивками ЭБУ.

Новая прошивка от АДАКТ.

Модернизация внесёт в работу двигателя немало пользы. Так, исчезнет турбояма. А на автомобилях Киа Спортейдж появится возможность задействовать круиз-контроль. Что касается механической доработки двигателя, то она невозможен — мотор фактически уже форсирован на штатном уровне.

Таким образом, турбированный агрегат D4EA легко выдаст 140 л. с., если провести над ним работу. На некоторых автомобилях устанавливается изначально форсированный агрегат.
