Корейский автоконцерн «Hyundai Motors» всегда славился выпуском качественной и функциональной продукции. Помимо многочисленной армии отличных моделей авто, корейцы спустили со своих конвейеров миллионы экземпляров высокотехнологичных и надёжных двигателей. В сегодняшнем материале наш ресурс хотел бы уделить внимание именно одному из моторов от Hyundai, а именно – дизельному агрегату с названием «D4EB». О функционале, истории создания данного ДВС, регламенте его обслуживания и особенностях поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй до конца.
Обзор неисправностей и способы их ремонта
Несмотря на надежную конструкцию и достаточно высокие эксплуатационные характеристики мотор D4BH имеет следующие «болезни»:
| Потеря мощности | 1) засорение сетки в баке 2) забит топливный фильтр 3) выработка ресурса воздушного фильтра |
1) прочистка 2) замена фильтра 3) замена картриджа |
| Плавающие обороты | 1) засорение форсунок 2) порвана прокладка клапана ЕГР |
1) замена форсунок 2) замена прокладки |
| Мотор «греми-дымит» | 1) задир цилиндров 2) залегшие кольца 3) выработка колпачков |
1) восстановление зеркала 2) замена или раскоксовка 3) замена маслосъемных колпачков |
Ремонт дизеля D4BH
Тюнинг мотора
Тюнинг D4EB проводится редким владельцем данного агрегата. Связано это с тем, что при имеющейся цене в 60 000-75 000 рублей и доступном функционале хотеть чего-то большего – настоящее кощунство. Если уж желание модернизации очень велико, наш ресурс может посоветовать вложится на 25-40 000 рублей и реализовать:
- перепрошивку «мозгов» ДВС;
- грамотную форсировку;
- замену «навесного» на что-то усиленное (ГРМ, система питания и т.п.).
Проведя все манипуляции качественно, в теории, увеличить мощность двигателей D4EB можно до 200-210 лошадиных сил. Стоит ли тюнинг того или проще купить новый агрегат помощнее? Решайте сами. В принципе, стоимость обеих процедур в итоге будет равна.
Регламент обслуживания D4EA 2,0 л112 140 л. с.
Технические характеристики автомобиля Toyota Land Cruiser Prado Тойота Ленд Крузер Прадо 2.7 AT 163 л.с. 4WD
Заводской мануал содержит описание всех параметров и график обслуживания на двигатель D4EA:
- замена масла при прохождении 10000 км;
- продувка картерной вентиляции в блоке ДВС необходима каждые 2 года/30000 км;
- производителем рекомендовано обслуживание фильтров через 20 и 30 тысяч км (воздушного и топливного, соответственно);
- выпускные коллекторы движков эксплуатируются при экстремально высоких температурах, прогорают после 70000 км;
- для АКБ сроки замены устанавливаются изготовителем, обычно батареи хватает на 5 – 7 лет;
- менять антифриз следует раз в два года, чтобы он не потерял свойства.
Перечень автомобилей, оснащаемых D4EB
Выше было упомянуто, что двигатели D4EB получили широкое серийное распространение только в пределах модельных рядов автоконцерна «Hyundai». В принципе, подобное положение дел особого удивления не вызывает, ведь рассматриваемые ДВС стали одними из первых дизелей новой формации у производителя и частично были экспериментальными. В дальнейшем они выступили неплохой платформой для других дизельных агрегатов. Сами же по себе D4EB преимущественно устанавливались на три модели:
- Hyundai Santa Fe (модели 1-ого и 2-ого поколений);
- Hyundai Sonata (4 поколение, использовались в качестве экспериментальных установок);
- Hyundai Grandeur (все вариации).
В качестве контрактных ДВС D4EB несложно адаптировать под многие автомобили разной формации – от легковушек до внедорожников. Технического функционала, однозначно, будет достаточно.
Обзор неисправностей и способы их ремонта
Двигатель Toyota 2NZ-FE
Во время работы мотор D4EA может выдавать ошибки с различными кодами. Например, Р0340 свидетельствует о сбое ДПРВ, поломка чаще всего появляется при перескоке ремня ГРМ на 1 – 2 зуба.
| Дизель глохнет | 1) зависший клапан EGR 2) отказ форсунок |
1) замена клапана рециркуляции выхлопа 2) замена форсунок |
| Обрыв ремня ГРМ | заклинивание помпы | рекомендуется замена помпы одновременно с зубчатым ремнем ГРМ |
| Вибрации | 1) выработка свечей 2) залегшие кольца 3) засорившиеся форсунки 4) износ подушек мотора |
замена расходников |

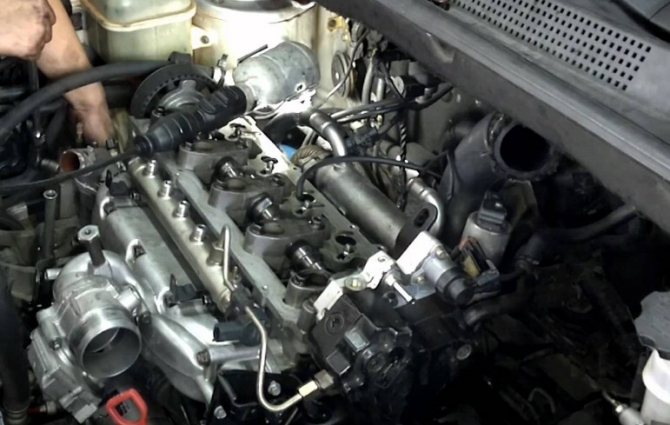

Ремонт D4EA
Читайте также:
Корейский рядный турбо дизель чувствителен к качеству солярки, которая в РФ обычно содержит множество не предусмотренных регламентом добавок. Например, парафин резко осложнит зимний запуск мотора, а сухая сера в дизтопливе увеличивает износ поршней, цилиндров, клапанов. Специалисты рекомендуют добавлять моторного масла в пропорции 10 г/1 л топлива.
Ремонт
D4EB считается мотором надёжным — часто не перегревается, не прогорает, клапана не гнёт. Однако у него имеется один существенный недостаток, связанный с форсунками. На них изнашиваются шайбы уже на пробеге в 70-100 тыс. км. После повреждения отработанные газы просекаю. Поменять эти шайбы несложно, по деньгам выходит около 1 тыс. рублей.
Другие неисправности мотора заметны реже, и связаны они большей частью с неграмотным обслуживанием или чрезмерной эксплуатацией. Признаком неполадки может стать шум двигателя на различных оборотах. Капремонт D4EB рекомендуется проводить каждые 150 тыс. км пробега, исключительно в профильных СТО Хёндай.
Общая проверка и удаление кокса
Рекомендуется проводить комплексную проверку после того, как мотор начнёт расходовать много масла, из заливной головки будет сапунить, и запускаться ДВС станет долго и проблемно.
Правильная диагностика обязана включать следующие операции:
- оценку уровня и качества масла,
- контроль дымности открытой горловины для лубриканта,
- сканирование давления горючего на средних оборотах и ХХ,
- тест по форсункам и режимам работы турбокомпрессора,
- замеры компрессии,
- диагностику свободного хода крыльчатки турбонагнетателя,
- контроль работы свечей накала.
По результатам комплексной диагностики удастся выявить состояние поршневых колец, и при необходимости, провести их раскоксовку. Для осмотра уплотнительных колец форсунки снимаются, замеряется компрессия и проводится эндоскопия.
Если выяснится, что кольца имеют нормальную посадку, не уплотняют колодец и элементы инжектора, есть шанс, что высокая дымность — результат прорыва газов как раз через кольца.
При обнаружении типичных следов коррозии на элементах обратки, есть повод задуматься о смене топлива. Низкосортная солярка включает высокое количество воды, конденсируемой в дизельном топливе. Потом она оседает в фильтре. При несвоевременной замене отстойника, вода переходит в топливоподающую аппаратуру, становясь причиной скорой порчи форсунок и насоса.
Большие капли масла на поршневых кольцах, задиры на стенках цилиндров, следы оплавления поршней, существенное изменение компрессии в цилиндрах — всё это говорит о проблемах, которые следует срочно решать.
Про раскоксовку
Раскоксовка — это удаление отложений двигателя — нагара. Горюче-смазочные материалы в виде солярки и масла в ходе эксплуатации мотора имеют свойство закоксовывать внутренние механизмы двигателя.
Процесс раскоксовки D4EB подразумевает добавление больших порций специального состава, эффективно очищающего нагар. Из-за того что D4EB имеет непосредственный впрыск, а КС установлены в поршне, химию заливают непосредственно в цилиндры ДВС.
После того как жидкость полностью выйдет через кольца поршней, удаляются остатки кокса из камер. Для этого используется продувка сжатым воздухом. Эффективность проведённого процесса раскоксовки определяется по резкому увеличению дыма из глушителя и изменению запаха выхлопа — он станет едким и неприятным.
Про измерение компрессии
Важно знать, что настоящая компрессия D4EB ниже той, что показывается по ходу замеров. Это объясняется свойствами масла, уплотняющего цилиндро-поршневую группу.
- На сильно прогретом ДВС масляная плёнка заметно тоньше, и компрессия снижается. По этой причине и запуск горячего мотора осложняется.
- Завод мотора проблематичен и при морозах. В таких условиях даже с идеальными свечами накала агрегату на солярке сложно запускаться, так как густое масло легче стягивается кольцами, а свежая доза лубриканта ещё не поступила.
Таким образом, методом тестирования состояния ЦПГ, а не только расчётом компрессии, можно улучшить, довести до идеала анализ измерения.
Особенности конструкции
Toyota Sera 1.5 турбо 4WD Серафима Бортжурнал MythBusters FHE шатуны
Изначально двигатель D4BH обладает следующими конструкционными особенностями:
- чугунный блок цилиндров с гильзами;
- головка блока цилиндров из легкого алюминиевого сплава;
- пара балансировочных валов с ременным приводом для уменьшения вибрационных нагрузок;
- пятиопорный коленвал, выполненный из стали ковкой, галтели упрочнены по технологии накатки;
- литой алюминиевый поршень укомплектован компрессионным кольцом со спецпокрытием;
- углы открытия клапанов соответствуют 20 и 55 градусам до ВМТ (впуск, выпуск, соответственно), закрытия — 49 и 22 градуса;
- камеры сгорания вихревого типа, распредвалы литые;
- ТНВД и ГРМ приводятся во вращение общим зубчатым ремнем;
- Регулировка тепловых зазоров клапанов до 1991 года осуществлялась шайбами, затем толкателями разной длины, описание операции заложено в руководство пользователя;
- маслофильтр вынесен на индивидуальный кронштейн;

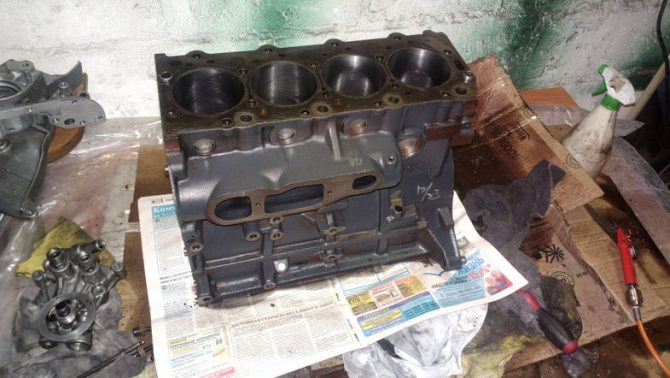

Блок цилиндров
ГБЦ D4BH
-
Читайте также:
ШПГ D4BH
Выполнить капремонт вполне по силам своими руками, однако существуют нюансы комплектации. Например, маслонасосы D4BH и D4BF внешне схожи, но отличаются расположением кронштейна генератора. Если их перепутать, приводной ремень генератора порвется сразу после ремонта, так как шкивы коленвала и генератора станут не соосны.

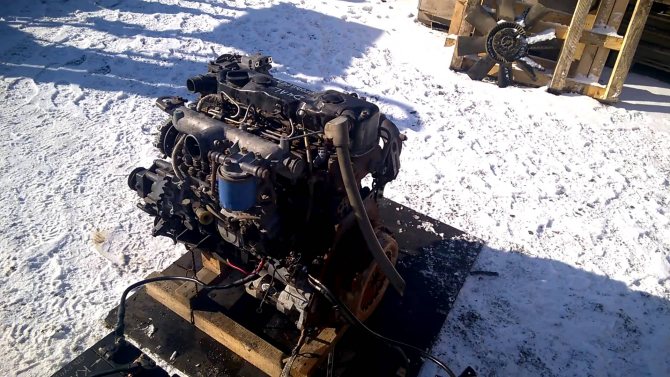

Характеристики силовой установки D4DB
Относительно небольшие объёмы двигателя делают его использование выгодным для различного рода перевозок. Описание всех параметров силовой установки можно посмотреть в таблице, что даст полное представление о дизельном моторе.
| Производство | Hyundai/Mitsubishi |
| Марка двигателя | D4DB/4D34T |
| Годы выпуска | 1998 — н.д |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Головка цилиндра | OHV |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня, мм | 115 |
| Диаметр цилиндра, мм | 104 |
| Степень сжатия | 18 |
| Объем двигателя, куб.см | 3907 |
| Мощность двигателя, л.с./об.мин | 130/2900 |
| Крутящий момент, Нм/об.мин | 370/1600 |
| Топливо | дизельное топливо |
| Экологические нормы | Euro II |
| Вес двигателя, кг | 331 |
| Расход топлива, л/100 км | 12 — 17 |
| Система охлаждения | принудительная |
| Масло в двигатель | 10w40 |
| 15w40 | |
| Сколько масла в двигателе, л | 8.2 |
| Порядок работы цилиндров | 1-3-4-2 |
| Турбина | да |
| Замена масла проводится, км | 1500 лучше 7500 |
| Расход масла, мл/100км | до 500 |
| Ресурс двигателя, тыс. км | |
| — по данным завода | н.д |
| — на практике | 400+ |
| Тюнинг | |
| — потенциал | н.д |
| — без потери ресурса | н.д |
| Двигатель устанавливался | Hyundai County |
| Hyundai HD | |
| Hyundai Mighty | |
| Mitsubishi Canter | |
| Mitsubishi Lancer | |
| Mitsubishi Mirage |
Особенностью таких силовых установок стала их надёжность, которая практически не зависит от условий работы. Правильное распределение компрессии и неприхотливость к погодным факторам делают автомобиль с двигателем серии D4DB удачным приобретением.
Обслуживание
На практике двигатели D4EB при своевременном и грамотном обслуживании способны прослужить свой эксплуатационный срок и даже больше. Рисков повреждения поршневой группы или клапанов при этом практически нет. Регламент по обслуживанию D4EB можно найти в руководстве (мануале), прилагаемом к мотору заводом-изготовителем.
Обслуживание двигателя
Желательно своевременно и качественно проводить замену масла. Это одно из главных правил, несоблюдение которого легко приведёт к поломкам двигателя. Поэтому надо знать, какой состав лучше заливать. Масло должно быть ориентировано для дизельных агрегатов. Оптимальным вариантом для D4EB можно считать смазку 10W-30 HD/DPF и аналогичные ей составы.
Периодичность замены масла указывает сам производитель. По инструкции это нужно делать каждые 8-10 тыс. км пробега. Общий объём составляет 4,6 литров, но заливается всего 4,2 или 4,3 литра.
-
Читайте также:
Второй обязательный пункт, рассматриваемый в процессе обслуживания D4EB, это замена расходников. В первую очередь следует обратить внимание на:
- фильтры масла и воздуха;
- маслосъёмные колпачки;
- элементы системы охлаждения;
- помпу;
- прокладки.
Осуществлять замену вышеперечисленных компонентов следует каждые 30 тыс. км пробега машины. Так рекомендует делать производитель, на самом же деле, учитывая качество российских дорог, необходимо заметно сокращать сроки проверки описанных элементов.
Третий пункт регламента по обслуживанию — свечи. Для мотора дизельного, это свечи накаливания. 80 тыс. км пробега автомобиля — стандартная периодичность проведения мероприятия. Но, как и в случае с расходниками, сроки заметно сокращаются ввиду низкого качества российской солярки.
На этом обслуживание двигателя D4EB не ограничивается. Рекомендуется также проводить следующие мероприятия.
- Настраивать клапанную систему каждые 15-20 тыс. км пробега авто.
- Замерять компрессию в цилиндрах силового агрегата каждые 10-15 тыс. км пробега.
- Проверять базовые компоненты силового агрегата на повреждения и актуальность функционирования каждые 60 тыс. км пробега.
- Регулярно осматривать коллекторы, распредвал, поршневую систему, маховик, ГБЦ.
Технические характеристики D4EA 2,0 л112 140 л. с.
Классическая схема двигателя – рядная четверка, дополнена одно- или двухвальной головкой для управления 16 клапанами. Корейскими разработчиками в двигателе использована топливная рейка Common Rail, внутри которой аккумулируется высокое давление для форсунок. На Санта Фе обычно ставили турбины TD025M-09T-3.3 производителя Mitsubishi.
Конструкция одновальной ГБЦ
Заводская модернизация турбиной WGT 28231-27000 дает 112 л. с. Чтобы увеличить мощность до 140 – 151 л. с., на конвейере производителя используют турбины VGT 28231 – 27900. Давление наддува в VGT чуть выше. С 2009 года ЭБУ «видит» и старые модификации турбин WGT, и новые VGT.
Турбина D4EA
Ниже приведены технические характеристики D4EA с обоими типами турбин:
| Изготовитель | GM DAT |
| Марка ДВС | D4EA |
| Годы производства | 2008 – … |
| Объем | 1991 см3 (2,0 л) |
| Мощность | 83 – 110 кВт (112 – 151 л. с.) |
| Момент крутящий | 250 – 350 Нм (на 2500 об/мин) |
| Вес | 201,4 кг |
| Степень сжатия | 17,3 |
| Питание | инжектор |
| Тип мотора | рядный дизель |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | силуминовый |
| Выпускной коллектор | литой чугунный |
| Распредвал | литой |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 83 мм |
| Поршни | дюралевые |
| Коленвал | стальной кованый, 4 противовеса, 5 опор |
| Ход поршня | 92 мм |
| Горючее | дизтопливо |
| Нормативы экологии | Евро-3 |
| Расход топлива | трасса – 5,8 л/100 км смешанный цикл 6,8 л/100 км город – 9,2 л/100 км |
| Расход масла | 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 10W30, 15W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, Kia, Mannol, Mobil |
| Масло для RD28T по составу | синтетика, полусинтетика |
| Объем масла моторного | 6,6 л |
| Температура рабочая | 85° |
| Ресурс ДВС | заявленный 150000 км реальный 250000 км |
| Регулировка клапанов | гайки, шайбы/гидротолкатели |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 7,3 л |
| Помпа | с пластиковой крыльчаткой |
| Свечи на RD28T | BCPR6ES от NGK или отечественные АУ17ДВРМ |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Gates, ширина 22 мм, ресурс 200000 км пробега |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | с обратным клапаном |
| Маховик | чугунный со стальным венцом, с посадочным диаметром сцепления 200 мм |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Hyundai/Kia 22224-23500 |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 37 Нм (коренной) и 25 Нм + 90° (шатунный) головка цилиндров – три стадии 25 Нм + 90° |
Надежность, проблемы и ремонт двигателей D4EB
Специально для топовых автомобилей компании Hyundai, в 2006 году, был создан дизель чуть большего размера, чем популярный D4EA. Инженеры взяли за основу этот D4EA 2-го поколения и увеличили рабочий объем за счет цилиндров большего диаметра. Было 83 мм, теперь мотор расточен под 87 мм поршень. Благодаря этому рабочий объем увеличился с 2.0 до 2.2 литров.
Сверху блока установлена одновальная 16-клапанная SOHC головка, конструктив которой не отличается от D4EA. Здесь также присутствуют гидрокомпенсаторы, а значит вам не нужно думать когда регулировать клапана. В приводе ГРМ используется ремень, который ходит 90 тыс. км по мануалу и затем требует замены. Экономия на таких вещах может закончиться встречей поршней с клапанами и загибом последних.
Здесь стоит топливная система Common Rail от Bosch с давлением впрыска до 1600 бар. Так как это турбодизель, то на данном движке установлена турбина MHI TF035HL, а управление мотором возложено на ЭБУ Bosch EDC16. Данный мотор может оснащаться сажевым фильтром открытого типа, закрытого типа или вообще без него, но все варианты отвечают экологическим нормам Евро-4. Встречается две версии D4EB: — с программно сниженной мощностью — 150 л.с. при 4000 об/мин и с крутящим моментом 335 Нм при 1800-2500 об/мин. — полновесная версия, мощностью 155 л.с. при 4000 об/мин и с моментом 343 Нм при 1800-2500 об/мин.
Этот мотор имеет несколько родственных и очень близких по конструкции силовых агрегатов: уже упомянутый D4EA и 3-цилиндровый D3EA.
Выпуск данного дизеля продолжался очень не долго и уже в 2010 году его заменили на 197-сильный D4HB.
Проблемы и недостатки двигателей КИА/Хендай D4EB
Проблемы данных дизелей ничем не отличаются от 2-литрового собрата D4EA, вы можете почитать о них в этой статье. Кроме того, здесь возможна проблема с прогаром медных уплотнительных шайб форсунок, что ведет за собой попадание газов в картер, увеличение давления и образованию масляных подтеков, а также загаживается маслоприемник. Это возможно при пробегах 100-150 тыс. км
Номер двигателя
Место, где находится номер двигателя расположено на блок цилиндров выше стыка коробки и блока.
