Эффективность работы любого ДВС, КПД двигателя, показатель мощности, моментная характеристика и топливная экономичность напрямую зависят от ряда факторов. Одной из важных составляющих в списке являются фазы газораспределения. Ответить на вопрос, что такое фазы газораспределения двигателя, можно следующим образом. Под такими фазами стоит понимать своевременное открытие и закрытие впускных и выпускных клапанов.

Большинство современных ДВС все более активно получают систему изменения фаз газораспределения, хотя еще около 20 лет назад массово доступный четырехтактный двигатель данной системы не имел. В обычном моторе клапаны открываются благодаря воздействию на них кулачков распределительного вала. Форма профиля кулачка распредвала определяет момент и продолжительность открытия клапана.

Рекомендуем также прочитать статью о системе рециркуляции отработавших газов ЕГР. Из этой статьи вы узнаете о том, что такое EGR, назначении и принципах работы данной системы.

Указанные параметры составляют так называемую ширину фазы газораспределения. Дополнительным параметром также является величина хода клапана (высота его подъема). Стоит учитывать, что топливно-воздушная смесь и отработавшие газы во впуске, в цилиндре ДВС и на выпуске ведут себя не одинаково, что зависит от различных режимов его работы. Скорость течения динамично изменяется, появляются колебания газовых сред, которые приводят к резонансам или застою. Все это влияет на эффективность наполнения цилиндров и их продувки на разных режимах работы силового агрегата.

Фиксированные фазы газораспределения заставляют конструкторов ДВС проектировать мотор так, чтобы присутствовала уверенная тяга в диапазоне низких и средних оборотов, но при этом оставался запас мощности для поддержания набранной скорости и дальнейшего ускорения автомобиля при выходе ДВС на режимы около зоны максимальных оборотов. Дополнительно необходимо обеспечить устойчивую работу силового агрегата на холостом ходу, эластичность на переходных режимах, а также экономичность и экологичность силовой установки. Если фазы газораспределения фиксированы, то улучшение одних параметров закономерно повлечет ухудшение других. Для решения этой задачи была разработана система изменения фаз газораспределения, которая гибко и динамично изменяет основные параметры работы ГРМ зависимо от того режима, в котором работает двигатель в определенный момент.

Система изменения фаз газораспределения VVT (англ. Variable Valve Timing) создана для динамичной корректировки рабочих параметров механизма газораспределения. Данное управление осуществляется с учетом различных режимов работы силового агрегата. Использование указанной системы регулировки фаз газораспределения позволяет добиться повышения мощности мотора и моментной характеристики. Система VVT обеспечивает экономию горючего, а также снижает токсичность выхлопных газов в процессе работы двигателя.

Система изменения фаз газораспределения влияет на основные параметры работы газораспределительного механизма. К таким параметрам относят моменты открытия и закрытия впускных и выпускных клапанов, длительность времени открытия клапана и высоту его подъема. Указанные параметры представляют собой в итоге фазы газораспределения, так как от них зависит продолжительность такта впуска и выпуска, что выражается тем углом, на который повернут коленчатый вал двигателя по отношению к мертвым точкам (ВМТ и НМТ) во время движения поршня в цилиндре. Форма кулачка распределительного вала определяет фазу газораспределения, так как указанный кулачок оказывает прямое воздействие на впускной или выпускной клапан ГРМ.

Устройство системы CVVT

CVVT (Continuous Variable Valve Timing) – это система непрерывного регулирования фаз газораспределения двигателя, обеспечивающая более эффективное наполнение цилиндров свежим зарядом. Это достигается за счёт смещения момента открытия и закрытия впускного клапана.

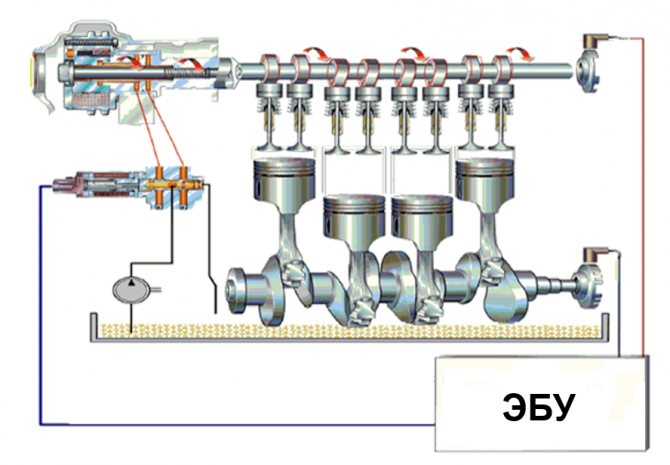

Система CVVT автомобиля

Система включает в себя гидравлический контур, состоящий из:

• Управляющего клапана-соленоида.
• Фильтра системы VVT.
• Исполнительного механизма (гидравлической муфты CVVT).

Все компоненты системы устанавливаются в головке блока цилиндров двигателя. Фильтр системы VVT подлежит периодической чистке или замене.

Гидравлические муфты CVVT могут быть установлены как на впускном, так и на обоих валах ДВС.

В случае установки фазовращателей на впускном и выпускном распределительных валах эта система газораспределения будет называться DVVT (Dual Variable Valve Timing).

Основные компоненты системы изменения фаз газораспределения
К дополнительным элементам системы также относятся датчики:

• Положения и частоты оборотов коленчатого вала.
• Положения распределительного вала.

Данные элементы подают сигнал на ЭБУ двигателя (блок управления). Последний обрабатывает информацию и формирует сигнал на электромагнитный клапан, регулирующий подачу масла в муфту CVVT.

Муфта CVVT

Гидравлическая муфта (фазовращатель) имеет звёздочку на корпусе. Она приводится в движение ремнем или цепью привода ГРМ. Распределительный вал жестко соединен с ротором фазовращателя. Между ротором и корпусом муфты расположены масляные камеры. За счёт давления масла, создаваемого масляным насосом возможно смещение ротора и корпуса между собой.

Муфта состоит из:

• ротора;
• статора;
• стопорного штифта.

Стопорный штифт необходим для работы фазовращателей в аварийном режиме. Например, при понижении давления масла. Он выталкивается вперед, что позволяет замкнуть корпус и ротор гидравлической муфты в среднем положении.

Муфта и клапан VVT

Как работает управляющий клапан-соленоид VVT

Данный механизм служит для регулирования подачи масла на задержку и опережение открытия клапанов. Устройство состоит из следующих элементов:

• Плунжер.
• Разъём.
• Пружина.
• Корпус.
• Золотник.
• Отверстия для подвода масла, подачи и слива.
• Обмотка.

ЭБУ двигателя формирует сигнал, после чего электромагнит перемещает золотник через плунжер. Это позволяет перепускать масло в разном направлении.

Системы изменения фаз газораспределения

В обычном двигателе фазы газораспределения определяются формой кулачка распределительного вала и остаются неизменными во всех диапазонах работы двигателя. Однако постоянные фазы газораспределения не позволяют создавать оптимальные процессы смесеобразования.

Чтобы варьировать фазами газораспределения необходимо изменять положение распределительного вала относительно коленчатого.

Холостой ход. На этом режиме работы следует устанавливать такой угол поворота распределительного вала, который соответствует самому позднему началу открытия впускных клапанов (максимальный угол задержки, при минимальном перекрытии клапанов). Этим обеспечивается минимальное поступление отработавших газов во впускной трубопровод, что улучшает стабильность работы двигателя и снижение расхода топлива.

Режим низких нагрузок. Перекрытие клапанов уменьшается для минимизации поступления отработавших газов во впускной трубопровод, что улучшает стабильность работы двигателя.

Режим средних нагрузок. Перекрытие клапанов увеличивается, что позволяет снизить «насосные» потери, при этом часть отработавших газов поступает во впускной трубопровод, что позволяет снизить температуру рабочего цикла и вследствие этого содержание оксидов азота в отработавших газах.

Режим высоких нагрузок при низкой частоте вращения коленчатого вала. На этом режиме обеспечивается раннее закрытие впускных клапанов, что обеспечивает увеличение крутящего момента. Небольшое или нулевое перекрытие клапанов заставляет двигатель бо­лее четко реагировать на изменение положения дроссельной заслонки, что, например, очень важно в транспортном потоке.

Режим высоких нагрузок при высокой частоте вращения коленчатого вала. Для того чтобы получить максимальную мощность при высокой частоте вращения коленчатого вала, необходимо перекры­тие клапанов около ВМТ с большим углом поворота коленчатого вала. Это связано с тем, что мощность в наиболь­шей степени зависит от максимально возможного количества топливно-воздушной смеси, попадающей в цилиндр за ко­роткое время, но, чем выше частота вращения, тем меньше время, отводимое на заполнение цилиндра.

Главными задачами системы изменения фаз газораспределения являются:

• улучшение качества работы двигателя на холостом ходу
• снижение расхода топлива
• оптимизация крутящего момента в области средних и высоких частот вращения коленчатого вала
• увеличение внутренней рециркуляции отработавших газов с сопутствующим ей снижением температуры газов при сгорании и уменьшением выброса оксидов азота
• увеличение мощности в области высоких частот вращения коленчатого вала

В 90-е годы все больше и больше двигателей стали обору­доваться системами изменения фаз газораспределения таким образом, что угол перекрытия клапанов мог изменяться в со­ответствии с режимами работы двигателя. В этих системах, применяемых на двигателях DOHC (с двумя распределительными валами), монтировалось специальное устройство в привод­ную шестерню распределительного вала впускных клапанов. Такие устройства называют изменяемыми фазами газораспределения VIVT (Variable inlet valve timing).

Впервые изменение фаз газораспределения было применено на автомобилях Альфа Ромео в 1983 году. После этого такие системы стали применяться на автомобилях Мерседес, Ниссан, БМВ, Порше и др. Принцип действия привода поворота распределительного вала, для изменения фаз газораспределения, может быть механический, гидравлический, электрический и пневматический.

Как правило, изменение фаз газораспределения применяется в двигателях с двумя распределительными валами, один из которых служит для открытия впускных клапанов, другой – выпускных. Широкое распространение находят системы с изменение натяжения цепи по принципу гидравлического кольца. Изменение фаз газораспределения при таком виде производится только для впускных клапанов. Распределительный вал для открытия выпускных клапанов приводится во вращение от коленчатого вала двигателя через шестерню или звездочку ременной или цепной передачи 1, а распределительный вал для открытия впускных клапанов через цепную передачу от звездочки установленной на распределительном вале привода выпускных клапанов 2.

Рис. Привод системы с изменение натяжения цепи по принципу гидравлического кольца: 1 – привод распределительного вала для выпускных клапанов; 2 – звездочка распределительного вала для привода выпускных клапанов; 3 – звездочка распределительного вала для привода впускных клапанов

В систему изменения фаз газораспределения масло поступает через отверстие в головке блока. Изменение потоков масла осуществляется управляющим клапаном 1, передвигающим золотник 2, по сигналам блока управления двигателем.

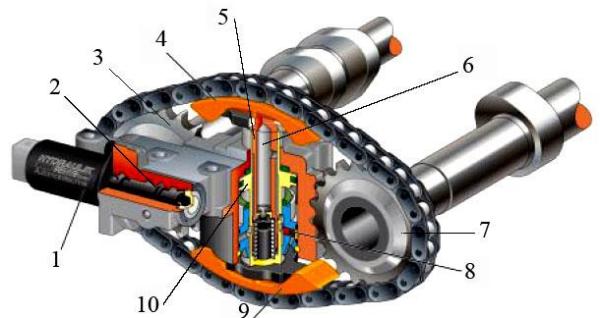

Рис. Устройство для изменения фаз газораспределения по натяжению цепи: 1 – управляющий клапан; 2 – золотник; 3 – звездочка привода впускных клапанов; 4,9 – натяжитель цепи; 5 – толкатель натяжителя цепи; 6 – полость для масла; 7 – звездочка привода выпускных клапанов; 8 – фиксатор стартовый; 10 – управляющий поршень

Для изменения фаз газораспределения впускных клапанов служит гидравлический цилиндр с поршнем 10. При подаче масла в цилиндр по сигналу блока управления поршень, выдвигаясь, воздействует на натяжитель цепи. Одна сторона цепи начинает удлиняться, а противоположная укорачиваться, при этом происходит поворот звездочки для привода впускных клапанов, не связанной цепной передачей с коленчатым валом. Управление подачей масла осуществляется с помощью клапана 1, управляемого электронным блоком управления. Указанная система имеет дискретный двухпозиционный диапазон изменения фаз газораспределения, так как давление масла, развиваемое штатным масляным насосом, изменяется в зависимости от частоты вращения коленчатого вала, и может служить только для движения поршня в верхнее или нижнее положение. Такой принцип изменения фаз газораспределения имеют серийные двигатели фирм Ауди, Порше и Фольксваген.

В зависимости от сигнала блока управления масло направляется в каналы А или В. При неработающем двигателе изменения натяжения цепи не происходит, ввиду отсутствия давления масла на управляющий поршень 6. Стартовый фиксатор 4 при этом входит в паз канавки управляющего поршня и стопорит его, исключая колебания цепи. Распределительный вал в данном случае устанавливается на более позднее открытие клапанов, соответствующее увеличению мощности двигателя.

Рис. Схема подачи масла в устройство изменения фаз газораспределения: а – позднее открытие клапанов; б – раннее открытие клапанов; 1 – возврат масла; 2 – подвод масла; 3 – продувочное и масляное отверстие; 4 – фиксатор стартовый; 5 – полость для масла; 6 – управляющий поршень; 7 – управляющие каналы

После запуска двигателя, когда давление масла начинает возрастать, оно воздействует на плоскость стартового фиксатора, преодолевая натяжение его пружины. Стартовый фиксатор освобождает управляющий поршень и он, передвигаясь, натягивает цепь, устанавливая фазы газораспределения в положение раньше или позже, соответствующее увеличению крутящего момента или мощности двигателя. При открытом управляющем канале А, масло воздействует на поршень сверху и он натягивает цепь вниз, устанавливая открытие клапанов в положение соответствующее большей мощности (позднее открытие клапанов).

При достижении частоты вращения коленчатого вала 1300 об/мин открывается канал В и масло воздействует на поршень снизу и он натягивает цепь вверх, устанавливая открытие клапанов в положение соответствующее большему крутящему моменту (раннее открытие клапанов).

Полость для масла служит для наполнения без давления плунжера натяжного устройства цепи нагнетательной полости при запуске двигателя. Это сказывается также положительно на шумовых свойствах при запуске двигателя. Отверстие 3 сверху полости для масла служит для вентиляции и смазки цепи.

В связи с все более повышающимися требованиями к уменьшению выбросов токсичных веществ с отработавшими газами в настоящее время разработаны устройства, которые могут из­менять фазы газораспределения во всем диапазоне возмож­ной частоты вращения коленчатого вала двигателя, как для впускных так и для выпускных клапанов, что позволяет регулировать количество остаточных отработавших газов в камере сгорания. Бесступенчатое изменение фаз газораспределения позволяет также улучшить работу двигателя на холостом ходу и полных нагрузках, обеспечивая повышение крутящего момента и мощности. Для увеличения давления на поршень может применяться отдельный масляный насос. Применения высокого давления позволяет устанавливать более точное положение распределительного вала в зависимости от нагрузки двигателя.

Необходимый угол изменения фаз газораспределения выбирается в зависимости от нагрузки и частоты вращения коленчатого вала по полю параметрических характеристик. Отклонение необходимого угла поворота распределительного вала от истинного угла рассчитывается по алгоритму блока управления, согласно выданному значению которого, изменяется ток в клапане управления давлением масла. Клапан управления в свою очередь изменяет давление масла на исполнительный механизм, позволяющий поворачивать распределительный вал. Частота вращения коленчатого вала определяется индуктивными датчиками, установленными на коленчатом или распределительном валах, считывающими частоту вращения по зубчатым колесам, установленным на валах.

Распределительный вал привода впускных клапанов может поворачиваться и с помощью поршня.

Рис. Схема устройства изменения фаз газораспределения: 1 – головка блока; 2 – распределительный вал; 3 – звездочка привода распределительного вала; 4 – поршень; 5 – электромагнит; 6 – якорь-клапан; 7 – косозубые шлицы; а – поздние фазы; б – ранние фазы; в – соединение деталей устройства косозубыми шлицами

Устройство устанавливается на переднем конце распределительного вала, управляющего впускными клапанами.

При низких частотах вращения коленчатого вала обеспечивается позднее открытие впускных клапанов и минимальное перекрытие клапанов, что позволяет добиться минимально воз­можного обратного выброса отработавших газов во впускной канал, увели­чения крутящего момента и снижения расхода топлива. В этом положении якоря-клапана его вертикальный канал соединен с пространством с правой стороны поршня, так как электромагнит 5 устройства выключен. Поршень 4 отжат влево под воздействием пружины и давления масла, поступающего через якорь-клапан 6.

На высоких частотах по команде электронного блока управления двигате­лем включается электромагнит 5, сердечник кото­рого соединяет вертикальный канал с пространством с левой стороны поршня. Масло из центрального отверстия распределительного вала поступает под поршень 4, имеющий внутренние и наружные косые шлицы. Ответные шлицы име­ет конец вала и ступица звездочки цепи 3. Двигаясь в направ­лении «назад», поршень за счет шлицев обеспечивает сдвиг звездочки в окружном направлении относительно вала на 12…15° в сторону более раннего впуска. Это позволяет увели­чить крутящий момент двигателя на высоких частотах враще­ния. Подобные механизмы устанавлива­ются на двигателях (MERCEDES-BENZ, ALFA ROMEO и др.) с двумя верхними распределительными валами.

В конструкции двигателей БМВ применены принципы работы обоих вышеописанных способов изменения фаз газораспределения.

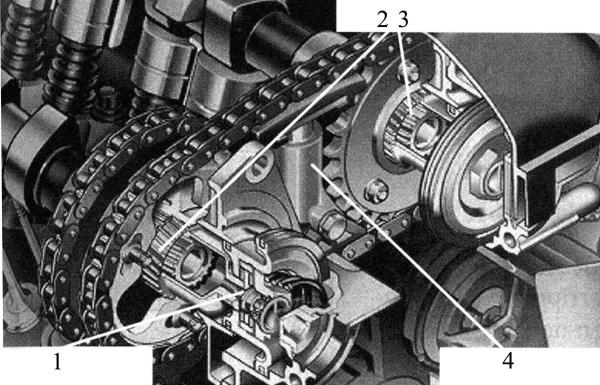

Рис. Бесступенчатое изменение фаз газораспределения фирмы БМВ: 1 – управляющий поршень; 2 – косозубая шестерня; 3 – прямозубая шестерня; 4 – натяжитель цепи

Косозубая шестерня 2 может перемещаться в продольном направлении при воздействии масла на управляющий поршень. Перемещаясь, она сдвигает в окружном направлении звездочку привода распределительного вала. Применение такой конструкции позволяет изменять фазы газораспределения не только для впускных (до 60°), но и для выпускных клапанов (до 46°).

Альтернативной вышеизложенным системам является более дешевая конструкция системы изменения фаз газораспределения, действующая с использованием гидроуправляемой муфтой.

Рис. Схема системы непрерывного изменения фаз газораспределения с гидроуправляемой муфтой: 1 – масляный насос; 2 –электронный блок управления двигателем; 3 – датчик Холла для распределительного вала привода выпускных клапанов; 4 – датчик Холла для распределительного вала привода впускных клапанов; 5 – распределительный вал для впускных клапанов; 6 – распределительный вал для выпускных клапанов; 7 – электрогидравлический распределитель распределительного вала для впускных клапанов; 8 – электрогидравлический распределитель распределительного вала для выпускных клапанов; 9 – рабочие полости; 10 – ротор; 11 – гидроуправляемая муфта; а – общая схема; б – поворот ротора относительно корпуса вправо; в – поворот ротора относительно корпуса влево

Рис. Общий вид системы непрерывного изменения фаз газораспределения с использованием лопастного гидравлического двигателя:

Привод состоит из двух частей – внутренней с закручивающимся ротором 10, связанной с распределительным валом и внешней 11, приводимой цепью или ременной передачей от коленчатого вала. Связь между обеими частями осуществляется с помощью масляной полости, в которой выступы ротора или лопасти поворачивают ротор влево или вправо. Одновременно с ротором поворачивается распределительный вал, на который навинчен ротор.

Давление масла в рабочей камере зависит от частоты вращения коленчатого вала, нагрузки и температуры двигателя. Положение распределительного вала относительно коленчатого вала во время работы двигателя может быть как переменным, так и постоянным (фиксированным). Питание рабочей полости осуществляется от системы смазки двигателя.

Жесткая связь между приводной звездочкой и ротором, связанным с распределительным валом, существует только во время запуска двигателя. Некоторые производители, например Ауди, при запуске двигателя блокируют ротор при запуске двигателя специальным плунжером, управляемым гидравлической системой, что позволяет установить распределительный вал привода впускных клапанов в положении наиболее благоприятного впуска топливовоздушной смеси. При наполнении масляной полости маслом, внутренняя и внешняя части привода разъединяются. При самом большом давлении масла распределительные валы поворачиваются в положение соответствующее наиболее позднему впуску горючей смеси и наиболее раннему выпуску отработавших газов.

Управляющий электрогидравлический распределитель 8 состоит из гидравлической части и электромагнита. Клапан установлен на корпусе распределительных валов и подключен к системе смазки двигателя. В цилиндре распределителя установлен золотник, перемещение которого приводит к изменению потоков масла. Управление положением золотника управляющего распределителя происходит по сигналу электронного блока управления 2. В зависимости от положения распределителя масло подается к гидроуправляемой муфте через один или через оба канала. Подключением того или иного канала производится перестановка ротора в положение «рано» или «поздно» или же он удерживается в определенном фиксированном положении.

Исходное положение золотника определяется натяжением возвратной пружины.

Диапазон перестановки распределительного вала составляет 40° по углу поворота коленчатого вала или 20° по углу поворота распределительных валов.

В настоящее время системы непрерывного изменения фаз газораспределения применяются на двигателях Ауди, Фольксваген, Тойота, Рено, Вольво и др.

Принцип работы

Принцип работы системы заключается в изменении положения распределительных валов относительно шкива коленчатого вала.

Система имеет два направления работы:

• Опережение открытия клапанов.
• Запаздывание открытия клапанов.

Опережение

Масляный насос при работе ДВС создает давление, которое подается на электромагнитный клапан CVVT. ЭБУ за счёт широтно-импульсной модуляции (ШИМ) управляет положением клапана VVT. Когда необходимо отрегулировать исполнительный механизм на максимальный угол опережения, клапан перемещается и открывает масляный канал к камере опережения гидромуфты CVVT. Из камеры запаздывания жидкость в это же время начинает сливаться. Это позволяет переместить ротор с распределительным валом относительно корпуса в противоположное относительно вращения коленвала направление.

Например, угол положения муфты CVVT на холостых оборотах составляет 8 градусов. И так как угол механического открытия клапана ДВС составляет 5 градусов, фактически он открывается на 13.

Запаздывание

Принцип аналогичен предыдущему, однако клапан-соленоид при максимальном запаздывании открывает масляный канал к камере запаздывания. В это время ротор CVVT перемещаются в сторону направления вращения коленвала.

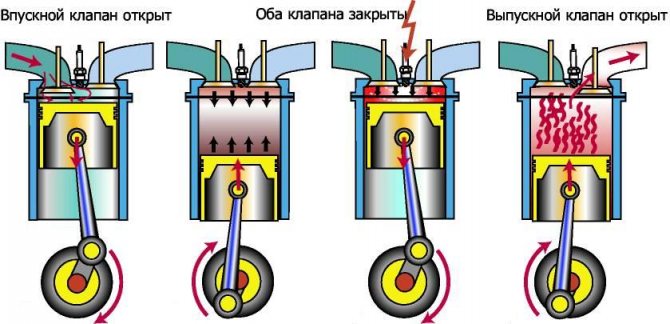

Как работает двигатель внутреннего сгорания

Воспламенение топливовоздушной смеси в цилиндре двигателя приводит к выделению выхлопных газов и увеличению температуры. Во время такта сжатия поршень движется к верхней мертвой точке (ВМТ) сжимая топливовоздушную смесь или воздух (дизельный двигатель).

Воспламенение происходит незадолго до ВМТ. В бензиновом двигателе топливовоздушную смесь воспламеняет искра свечи зажигания. В дизельном моторе в раскаленный от сжатия воздух впрыскивают распыленное топливо. Когда поршень приближается к нижней мертвой точке (НМТ), наступает выпускная фаза газораспределения. Выпускной клапан открывается и поднимающийся к ВМТ поршень выдавливает из цилиндра продукты горения топливовоздушной смеси. Когда поршень подходит к ВМТ заканчивается фаза выпуска и начинается фаза впуска. Поршень движется в ВМТ, в цилиндре возникает разряжение, благодаря которому воздух засасывает внутрь камеры сгорания. После достижения ВМТ фаза впуска завершается и начинается такт сжатия.

Логика работы CVVT

Система CVVT работает на всем диапазоне оборотов ДВС. В зависимости от производителя логика работы может отличаться, но в среднем она выглядит примерно так:

• Холостой ход. Задача системы – выполнить проворачивание впускного вала так, чтобы обеспечить позднее открытие впускных клапанов. Это положение повышает устойчивость работы двигателя.
• Средние обороты ДВС. Система обеспечивает промежуточное положение распределительного вала, обеспечивая снижение расхода топлива и выброс вредных веществ с отработанными газами.
• Высокие обороты ДВС. Действие системы направлено на максимальное увеличение мощности. Для этого впускной вал прокручивается так, чтобы обеспечить опережение открытия клапанов. Так, система обеспечивает лучшее наполнение цилиндров, что позволяет улучшить характеристики ДВС.

Принцип действия VVT

Суть работы системы VVT в том, чтобы в реальном времени, ориентируясь на режим работы двигателя, корректировать фазы открытия клапанов. В зависимости от конструктивных особенностей каждой из систем, реализовывается это несколькими путями:

• поворотом распределительного вала относительно шестерни распредвала;
• включением в работу на определенных оборотах кулачков, форма которых подходит для мощностных режимов;
• изменением высоты подъема клапанов.

Наибольшее распространение получили системы, в которых регулировка фаз осуществляется изменением углового положения распределительного вала относительно шестерни. Несмотря на то что в работу разных систем положен схожий принцип, многие автоконцерны используются индивидуальные обозначения.

• Рено – Variable Cam Phases (VCP).
• БМВ – VANOS. Как и у большинства автопроизводителей, изначально подобной системой укомплектовывался только распределительный вал впускных клапанов. Система, в которой гидромуфты изменения фаз газораспределительного механизма устанавливается и на выпускной распредвал, называется Double VANOS.
• Тойота – Variable Valve Timing with intelligence (VVT-i). Как в случае с БМВ, наличие системы на впускном и выпускном распредвалах именуется Dual VVT.
• Хонда – Variable Timing Control (VTC).
• Фольксваген в данном случае поступили более консервативно и выбрали международное название – Variable Valve Timing (VVT).
• Хюндай, Киа, Вольво, GM – Continuous Variable Valve Timing (CVVT).

Как фазы влияют на работу двигателя

Характер поведения газов внутри ДВС изменяется в зависимости от режима работы мотора. К примеру, на холостых оборотах скорость движения поршней значительно ниже, чем в режиме работы на максимальных оборотах. Соответственно, колебания газовой среды во впускном и выпускном коллекторах значительно зависят от режимной точки работы двигателя. Упомянутые колебания способны как приносить пользу, создавая резонансный наддув (подробней об акустическом наддуве в статье о системе изменения геометрии впускного коллектора), так и вред – паразитные колебания, застои. Именно поэтому скорость и эффективность наполнения цилиндров в разных режимных точках работы двигателя значительно отличаются.

На низких оборотах максимальное наполнение цилиндров будет обеспечивать позднее открытие выпускного клапана и раннее закрытие впускного. В таком случае перекрытие клапанов (положение, в котором выпускные и впускные клапаны одновременно открыты) минимально, поэтому исключается возможность выталкивания оставшихся в цилиндре выхлопных газов обратно во впуск. Именно из-за широкофазных («верховых») распределительных валов на форсированных моторах часто приходится устанавливать повышенные обороты холостого хода.

На высоких оборотах для получения максимальной отдачи от двигателя фазы должны быть максимально широкими, так как за единицу времени поршни будут прокачивать намного больше воздуха. При этом перекрытие клапанов будет положительно влиять на продувку цилиндров (выход оставшихся выхлопных газов) и последующую наполняемость.

Именно поэтому установка системы, позволяющей подстроить фазы газораспределения, а в некоторых системах и высоту подъема клапанов, под режим работы двигателя, делает двигатель эластичней, мощней, экономичней и в то же время дружелюбней к окружающей среде.

Обслуживание

Так как система включает в себя фильтр, его рекомендуется менять. Регламент замены в среднем – 30 тысяч километров. Возможна также и чистка старого фильтра. Автолюбитель вполне может справиться с этой процедурой самостоятельно. Основной сложностью при этом будет поиск места установки самого фильтра. Большинство конструкторов размещают его в масляной магистрали от насоса до электромагнитного клапана. После демонтажа и аккуратной тщательной очистки фильтра CVVT необходимо провести его осмотр. Главное условие – целостность сетки и корпуса. Нужно помнить, что фильтр довольно хрупкий.

Без сомнения, система CVVT направлена на улучшение характеристик двигателя во всех режимах его работы. За счет наличия системы опережения и запаздывания открытия впускных клапанов двигатель имеет лучшую топливную экономичность и сниженные выбросы вредных веществ. Также она позволяет понизить обороты холостого хода без снижения устойчивости работы. Поэтому данная система используется всеми без исключения ведущими автопроизводителями.

Какие бываю системы

Современной системой изменения фаз газораспределения от Honda является система I-VTEC, объединяющая системы VTEC и VTC. Данная комбинация существенным образом расширяет параметры регулирования двигателя.

Наиболее совершенная с конструктивной точки зрения разновидность системы изменения фаз газораспределения основана на регулировании высоты подъема клапанов. Данная система позволяет отказаться от дроссельной заслонки на большинстве режимов работы двигателя. Пионером в этой области является компания BMW и ее система Valvetronic. Аналогичный принцип использован и в других системах:

• Valvematic от Toyota;
• VEL, Variable Valve Event and Lift System от Nissan;
• MultiAir от Fiat;
• VTI, Variable Valve and Timing Injection от Peugeot.

В системе Valvetronic изменение высоты подъема клапанов обеспечивает сложная кинематическая схема, в которой традиционная связь кулачок-коромысло-клапан дополнена эксцентриковым валом и промежуточным рычагом. Эксцентриковый вал получает вращение от электродвигателя через червячную передачу. Вращение эксцентрикового вала изменяет положение промежуточного рычага, который, в свою очередь, задает определенное движение коромысла и соответствующее ему перемещение клапана. Изменение высоты подъема клапана осуществляется непрерывно в зависимости от режимов работы двигателя.

Система Valvetronic устанавливается только на впускные клапаны.

На что влияют фазы ГРМ

В двигателях современных бюджетных автомобилей не предусмотрена автоматическая регулировка фаз газораспределения, поэтому они настроены на средний режим работы. Форма кулачков распределительных валов таких двигателей рассчитана на максимальное наполнение и освобождение цилиндров при скорости вращения, близкой к максимальному крутящему моменту. Обычно он расположен между 2/3 и 3/4 от максимальных оборотов. Поэтому такой двигатель «плохо тянет» на оборотах ниже половины от максимальных.

Почему так происходит? Чем выше обороты двигателя, тем быстрей движутся поршни. В результате давление внутри цилиндра во время фазы выпуска возрастает, но пропускная способность выпускного клапана не меняется. Во время фазы впуска поршень движется быстрей, чем на холостых оборотах, но пропускная способность клапана не меняется. Поэтому чем выше обороты двигателя, тем хуже наполнение цилиндров. Поэтому нередко фазы выпуска и выпуска пересекаются. В то время когда выпускной клапан закрывается, но еще открыт, начинает открываться впускной клапан.

На холостых и низких оборотах часть топлива, которая поступает в двигатель, уходит в выхлопную трубу. Это снижает мощность и экономичность двигателя. По мере роста оборотов влияние этого эффекта слабеет. Поэтому чем выше обороты двигателя, тем длинней должны быть фазы газораспределения. Это позволит избежать снижения мощности мотора.

Если сдвинуть фазы газораспределения от оптимальной точки, то произойдет резкое падение мощности мотора. Ведь цилиндры будут или не до конца освобождаться от выхлопных газов или не до конца наполняться топливовоздушной смесью. Однако оптимальная точка начала фазы и ее продолжительность зависят от нагрузки на мотор и оборотов двигателя. Поэтому тюнинговые мастерские и умелые автомобилисты устанавливают вместо штатной шестерни распределительного вала разрезную шестерню, с помощью которой можно сдвигать фазу на угол до 10 градусов. Также используют тюнинговые распределительные валы, рассчитанные на различные режимы и нагрузки. Те, кто предпочитает ездить на максимальной скорости, устанавливают валы с максимальными фазами впуска и выпуска. Те же, кто ездит на средних оборотах двигателя, избегая резких стартов и больших скоростей, ставят валы с чуть уменьшенными фазами.
