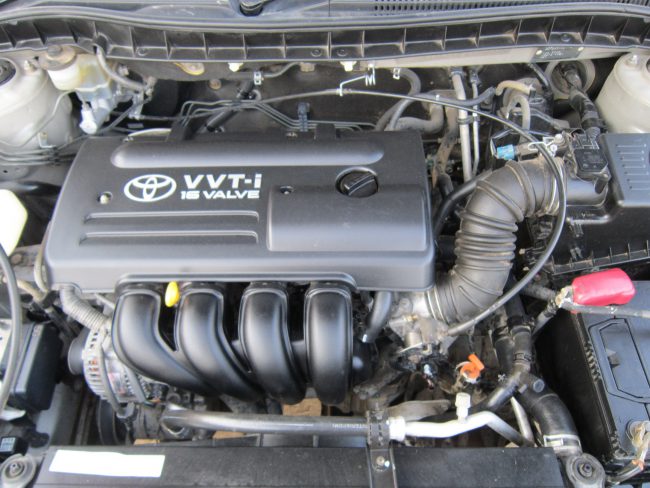

Эра борьбы за экологическую чистоту и экономичность привела к невероятному устареванию легендарных тойотовский двигателей серии A. Данные агрегаты невозможно было привести к нужным критериям экологичности, обеспечить необходимое сокращение выбросов, привести к современным допускам. Поэтому в 2000 году в свет вышел агрегат 3ZZ-FE, который изначально планировался для Toyota Corolla. Также мотор стали устанавливать на одну из модификаций Avensis.

Несмотря на позитив в рекламе, двигатель оказался не самым удачным в своем сегменте. Японцы применили максимум технологичных и актуальных решений, сделали все по методичке экологической чистоты, но пожертвовали ресурсом, качеством работы, а также практичностью сервиса. Начиная с серии ZZ, у компании Тойота больше не было миллионников. А Короллы 2000-2007 лет выпуска часто нуждаются в свапе.

Характеристики

Производство	Shimoyama Plant
Марка двигателя	3ZZ
Годы выпуска	2000-2007
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	81.5
Диаметр цилиндра, мм	79
Степень сжатия	10.5
Объем двигателя, куб.см	1598
Мощность двигателя, л.с./об.мин	109/6000
Крутящий момент, Нм/об.мин	150/3800
Топливо	95
Экологические нормы	Евро 4
Вес двигателя, кг	—
Расход топлива, л/100 км (для Corolla E120) — город — трасса — смешан.	9.0 5.9 7.0
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 10W-30
Сколько масла в двигателе	3.7
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.	~95
Ресурс двигателя, тыс. км — по данным завода — на практике	н.д. ~200
Тюнинг — потенциал — без потери ресурса	150+ н.д.

Руководство по ремонту Toyota Corolla (Тойота Королла)

1. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ, ЛЕВАЯ СТОРОНА.
2. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ, ПРАВАЯ СТОРОНА.3. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ (Смотрите страницу 16–20).4. СНИМИТЕ ПЕРЕДНЕЕ ПРАВОЕ КОЛЕСО.5. СНИМИТЕ КРЫШКУ ГОЛОВОК ЦИЛИНДРОВ № 2.
(а) Удалите две гайки, два зажима и снимите крышку головок цилиндров.
6. СНИМИТЕ КЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА.
(а) Медленно поверните натяжное устройство ребристого клинового ремня по часовой стрелке и ослабьте его. Затем снимите ремень вентилятора и генератора, постепенно вставьте обратно натяжное устройство ребристого клинового ремня, после чего закрепите его.
7. СНИМИТЕ БЛОК ХОЛОСТОГО ШКИВА РЕБРИСТОГО КЛИНОВОГО РЕМНЯ № 1.
(а) Удалите гайку, болт, трубку и снимите холостой шкив.
8. СНИМИТЕ БЛОК ГЕНЕРАТОРА (Смотрите страницу 19–20).9. СНИМИТЕ ИЗОЛЯТОР ПОДВЕСКИ ДВИГАТЕЛЯ ПОПЕРЕЧНО РАСПОЛОЖЕННОГО ДВИГАТЕЛЯ.
(а) Поместите деревянный брусок между домкратом и двигателем, установите домкрат, после чего удалите четыре болта, две гайки и снимите изолятор подвески двигателя, правая сторона.
10. СНИМИТЕ БЛОК КАТУШКИ ЗАЖИГАНИЯ.
(а) Отсоедините четыре соединителя.

(б) Удалите четыре болта и снимите четыре катушки зажигания.
11. ОТСОЕДИНИТЕ ЭЛЕКТРОПРОВОД ДВИГАТЕЛЯ..
(а) Отсоедините соединители.

(б) Удалите три зажима с трех скоб зажимов.

(в) Удалите болт и гайку, закрепляющие электропровод двигателя.
12. ОТСОЕДИНИТЕ ВЕНТИЛЯЦИОННЫЙ ШЛАНГ.
(а) Отсоедините вентиляционный шланг от крышки головок цилиндров.
13. ОТСОЕДИНИТЕ ВЕНТИЛЯЦИОННЫЙ ШЛАНГ № 2.
(а) Отсоедините вентиляционный шланг от крышки головок цилиндров.
14. СНИМИТЕ БЛОК КРЫШКИ ГОЛОВОК ЦИЛИНДРОВ.
(а) Удалите девять болтов, две уплотняющих шайбы, две гайки, три скобы зажимов и снимите блок крышки головок цилиндров.
15. УСТАНОВИТЕ ЦИЛИНДР № 1 НА TDC/СЖАТИЕ.
(а) Поверните шкив коленчатого вала и совместите его паз с меткой зубца «0» на крышке приводной цепи.

(б) Проверьте, что точечные метки зубчатого колеса коленчатого вала и зубчатого колеса VVT располагаются на прямой линии на поверхности крышки приводной цепи, как это показано на рисунке.

СОВЕТ:

Если это не так, то поверните коленчатый вал на один оборот (360°) и выровняйте метки описанным выше способом.:
16. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА.
(а) Используя SST, удалите болт шкива.

SST 09960–10010 (09962–01000, 09963–01000):

(б) Снимите шкив коленчатого вала с коленчатого вала.
17. СНИМИТЕ БЛОК НАТЯЖНОГО УСТРОЙСТВА РЕБРИСТОГО КЛИНОВОГО РЕМНЯ.
(а) Удалите болт, гайку и снимите натяжное устройство ребристого клинового ремня.

СОВЕТ:

Чтобы удалить болт, поднимайте и опускайте домкрат.:
18. СНИМИТЕ БЛОК ВОДЯНОГО НАСОСА.
(а) Удалите шесть болтов, снимите водяной насос и уплотнительное кольцо.
19. СНИМИТЕ ОПОРУ ПОДВЕСКИ ДВИГАТЕЛЯ ПОПЕРЕЧНО РАСПОЛОЖЕННОГО ДВИГАТЕЛЯ.
(а) Удалите три болта и снимите опору подвески двигателя поперечно расположенного двигателя.
20. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КРИВОШИПА.
(а) Удалите два болта, закрепляющих датчик положения кривошипа.
21. СНИМИТЕ БЛОК НАТЯЖНОГО УСТРОЙСТВА ЦЕПИ № 1.
(а) Удалите две гайки и снимите натяжное устройство цепи

ВНИМАНИЕ:

Не вращайте коленчатый вал без устройства натяжения цепи.
22. СНИМИТЕ БЛОК КРЫШКИ ЦЕПИ ИЛИ ЗУБЧАТОГО РЕМНЯ ПРИВОДА.
(а) Удалите одиннадцать болтов и гаек.

(б) Используя гнездовой гаечный ключ (Е8) удалите резьбовую шпильку.

(в) Снимите крышку цепи, поддев отверткой участки, находящиеся между головками цилиндров и блоком цилиндров.

ВНИМАНИЕ:

Будьте осторожны, чтобы не повредить контактные поверхности крышки цепи, головок цилиндров и блока цилиндра.
23. СНИМИТЕ МАСЛЯНЫЙ УПЛОТНИТЕЛЬ КРЫШКИ ЗУБЧАТОГО КОЛЕСА.
(а) Снимите масляный уплотнитель с помощью отвертки.
24. СНИМИТЕ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА № 1.
(а) Снимите диск датчика положения коленчатого вала с коленчатого вала.
25. СНИМИТЕ НАПРАВЛЯЮЩУЮ ПЛАНКУ НАТЯЖНОГО УСТРОЙСТВА ЦЕПИ.
(а) Удалите болт и снимите направляющую планку натяжного устройства цепи.
26. СНИМИТЕ БЛОК ЦЕПИ.
(а) Снимите цепь вместе с зубчатым колесом коленчатого вала, поддевая их отвертками, как показано на рисунке.

ВНИМАНИЕ:

• Положите ветошь, или подобный материал, для того чтобы защитить двигатель. • В случае необходимости вращения коленчатых валов со снятой с зубчатых колес цепью, поверните коленчатый вал на 1/4 оборота для клапанов, не касаясь при этом поршней.
27. УСТАНОВИТЕ БЛОК ЦЕПИ.
(а) Установите цилиндр № 1 на TDC/сжатие.

(1) Поверните головки коленчатых валов под шестигранный гаечный ключ и совместите точечные метки зубчатых колес коленчатого вала.

(2) Используя болт шкива, поверните коленчатый вал и расположите установочный ключ в верхнем направлении на коленчатом вале.

(б) Установите цепь на зубчатое колесо коленчатого вала, совместив звено цепи желтого цвета с меткой зубца на зубчатом колесе коленчатого вала.

СОВЕТ:

На цепи имеются три звена желтого цвета.:

(в) Закрепите зубчатое колесо, используя SST.

SST 09223–22010:

(г) Установите цепь на зубчатые колеса коленчатого вала, совмещая звенья цепи желтого цвета с метками зубцов на зубчатых колесах коленчатого вала.
28. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ПЛАНКУ НАТЯЖНОГО УСТРОЙСТВА ЦЕПИ.
(а) Закрепите направляющую планку натяжного устройства цепи болтом.

Крутящий момент затяжки: 19 Н·м (194 kgf·cm, 14 ft·lbf)
29. УСТАНОВИТЕ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА № 1.
(а) Установите диск с направленной вперед меткой «F» (3ZZ-FE) или «B» (4ZZ-FE).
30. УСТАНОВИТЕ МАСЛЯНЫЙ УПЛОТНИТЕЛЬ КРЫШКИ ЗУБЧАТОГО КОЛЕСА.
(а) Нанесите смазку MP на бровку масляного уплотнителя.

(б) Используя SST и молоток, вбейте легкими ударами новый масляный уплотнитель, пока его поверхность не будет находиться заподлицо с краем крышки цепи.

SST 09223–22010:

ВНИМАНИЕ:

Не допускайте попадания посторонних предметов на бровку уплотнения.
31. УСТАНОВИТЕ БЛОК КРЫШКИ ЦЕПИ ИЛИ ЗУБЧАТОГО РЕМНЯ ПРИВОДА.
(а) Удалите старый уплотняющий материал с контактной поверхности.

(б) Нанесите уплотнитель в форме небольшого шарика (диаметром 3,5–4,5 мм (0,1379–0,177 дюйма)), как показано на рисунке.

Уплотнитель:: Для водяного насоса: Деталь № 08826–00100, или эквивалентная: Для других частей: Деталь № 08826–00080, или эквивалентная.:

(в) Закрепите крышку цепи одиннадцатью болтами и гайкой.

Крутящий момент затяжки: 13 Н·м (133 kgf·cm, 10 ft·lbf) (М6) 19 Н·м (194 kgf·cm, 14 ft·lbf) (М8)

ВНИМАНИЕ:

• Удалите масло с поверхности контакта. • Устанавливайте масляный поддон в пределах трех минут после нанесения уплотнения. • Не заливайте моторное масло в течение двух часов после установки.

(г) Используя гнездовой гаечный ключ (Е8) установите резьбовую шпильку.
32. УСТАНОВИТЕ БЛОК НАТЯЖНОГО УСТРОЙСТВА ЦЕПИ № 1.
(а) Проверьте, что уплотнительное кольцо является чистым, и установите крючок, как показано на рисунке.

(б) Нанесите моторное масло на натяжное устройство цепи и закрепите его двумя гайками.

Крутящий момент затяжки: 9,0 Н·м (92 kgf·cm, 80 in.·lbf)

ВНИМАНИЕ:

При установке натяжного устройства цепи, установите крючок заново, если он высвобождает поршень.
33. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ КРИВОШИПА.
(а) Нанесите на уплотнительное кольцо датчика положения кривошипа моторное масло.

(б) Закрепите датчик положения кривошипа двумя болтами.

Крутящий момент затяжки: 9,0 Н·м (92 kgf·cm, 80 in.·lbf)
34. УСТАНОВИТЕ ОПОРУ ПОДВЕСКИ ДВИГАТЕЛЯ ПОПЕРЕЧНО РАСПОЛОЖЕННОГО ДВИГАТЕЛЯ.
(а) Закрепите опору подвески двигателя поперечно расположенного двигателя тремя болтами.

Крутящий момент затяжки: 47 Н·м (479 kgf·cm, 35 ft.·lbf)
35. УСТАНОВИТЕ БЛОК ВОДЯНОГО НАСОСА.
(а) Установите новое уплотнительное кольцо на крышку цепи.

(б) Закрепите водяной насос шестью болтами.

Крутящий момент затяжки: Болт A: 9,0 Н·м (92 kgf·cm, 80 in.·lbf) Болт B: 11,0 Н·м (112 kgf·cm, 8 ft·lbf)
36. УСТАНОВИТЕ БЛОК НАТЯЖНОГО УСТРОЙСТВА РЕБРИСТОГО КЛИНОВОГО РЕМНЯ.
(а) Закрепите натяжное устройство ребристого клинового ремня гайкой и болтом.

Крутящий момент затяжки: Гайка: 29 Н·м (296 kgf·cm, 21 ft.·lbf) Болт: 69 Н·м (704 kgf·cm, 51 ft.·lbf)
37. УСТАНОВИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА.
(а) Совместите установочный ключ для шкива с пазом ключа шкива и надвиньте шкив.

(б) Закрепите болт шкива коленчатого вала с помощью SST.

SST 09960–10010 (09962–01000, 09963–01000).: Крутящий момент затяжки: 138 Н·м (1407 kgf·cm, 102 ft·lbf)

(в) Поверните коленчатый вал против часовой стрелки и отсоедините штифт поршня от крючка.

(г) Поверните коленчатый вал по часовой стрелке и проверьте, что направляющая планка прижимается поршнем.

СОВЕТ:

Если поршень не отжимается, то прижмите направляющую планку к натяжному устройству цепи отверткой или пальцем, так чтобы крючок снялся со штифта и поршень отжался.:
38. УСТАНОВИТЕ БЛОК КРЫШКИ ГОЛОВОК ЦИЛИНДРОВ.
(а) Удалите старый уплотняющий материал (FIPG).

(б) Нанесите уплотнитель в двух местах, показанных на рисунке.

Уплотнитель: Деталь № 08826–00080 или эквивалентная.

ВНИМАНИЕ:

• Удалите масло с поверхности контакта. • Устанавливайте крышку головок цилиндров в пределах трех минут после нанесения уплотнения. • Не заливайте моторное масло в течение двух часов после установки.

(в) Закрепите крышку головок цилиндров и три скобы кабеля девятью болтами, двумя уплотняющими шайбами и двумя гайками. Равномерно затяните болты и гайки, за несколько проходов.

Крутящий момент затяжки: Без шайбы: 11 Н·м (112 kgf·cm, 8 ft·lbf) С шайбой: 9 Н·м (92 kgf·cm, 80 in.·lbf)
39. УСТАНОВИТЕ БЛОК КАТУШКИ ЗАЖИГАНИЯ.
(а) Закрепите четыре катушки зажигания четырьмя болтами.

Крутящий момент затяжки: 9,0 Н·м (92 kgf·cm, 80 in.·lbf)
40. УСТАНОВИТЕ ЭЛЕКТРОПРОВОДКУ ДВИГАТЕЛЯ.
(а) Закрепите электропровод двигателя болтом и гайкой.

Крутящий момент затяжки: 9,0 Н·м (92 kgf·cm, 80 in.·lbf)
41. УСТАНОВИТЕ ИЗОЛЯТОР ПОДВЕСКИ ДВИГАТЕЛЯ ПОПЕРЕЧНО РАСПОЛОЖЕННОГО ДВИГАТЕЛЯ.
(а) Закрепите изолятор подвески двигателя, расположенный с правой стороны, четырьмя болтами и двумя гайками.

Крутящий момент затяжки: 52 Н·м (530 kgf·cm, 38 ft·lbf)
42. УСТАНОВИТЕ БЛОК ГЕНЕРАТОРА (Смотрите страницу 19–20).43. УСТАНОВИТЕ БЛОК ХОЛОСТОГО ШКИВА РЕБРИСТОГО КЛИНОВОГО РЕМНЯ № 1.
(а) Установите трубку и холостой шкив с помощью гайки и болта.

Крутящий момент затяжки: 39 Н·м (400 kgf·cm, 29 ft·lbf)
44. УСТАНОВИТЕ КРЫШКУ ГОЛОВОК ЦИЛИНДРОВ № 2.
(а) Закрепите крышку головок цилиндров двумя гайками и двумя зажимами.

Крутящий момент затяжки: 7,0 Н·м (71 kgf·cm, 62 in.·lbf)
45. УСТАНОВИТЕ ПЕРЕДНЕЕ ПРАВОЕ КОЛЕСО.
Крутящий момент затяжки: 103 Н·м (1050 kgf·cm, 76 ft·lbf)
46. ЗАЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ (Смотрите страницу 16-20).47. ПРОВЕРЬТЕ УТЕЧКУ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (Смотрите страницу 16-15).48. ПРОВЕРЬТЕ УТЕЧКУ МАСЛА ДВИГАТЕЛЯ.

Модель 3ZZ FE

На нем установлен коленчатый вал, который обладает меньшим поршневым ходом. Если на предыдущем двигателе поршень имел 91.5 мм., то на 3ZZ FE он составляет 81.5 мм. Высоту блока пришлось уменьшить. От этого форма стала квадратной конфигурации. Следует сказать, что в дальнейшем точно такая же схема конфигурации было использована для конструкции самого маленького двигателя – 4ZZ.

В дальнейшем, четвертая модификация серии «А» была снята с производства вследствие жесткой конкуренции, а, отнюдь, не плохим качеством. В пылу борьбы за экологическую чистоту, экономичность 4А устарел, по мнению специалистов. Было уже невозможным сократить количество вредных выбросов. Привести к установленным нормам. В силу этих обстоятельств, было принято решение о выпуске нового агрегата.

Интересный факт! Применив новейшие технологии в духе современности, японцы удалось снизить количество выбросов, пожертвовав при этом ресурсом двигателя. Что повлияло на качество и практичность в худшем смысле.

Устройство мотора

Двигатель 3-FE использует стандартную инжекторную систему впрыска топлива. Оснащен качественным навесным оборудованием. В приводе газораспределительного механизма используется цепь. При этом силовой агрегат Тойота имеет маленький вес, в сравнении с другими моделями. Далее рассмотри конструктивные особенности блока цилиндров, поршней и коленчатого вала.

Тойота Королла 150 дорестайл

Блок цилиндров

Для изготовления блока цилиндров моторов 3-FE Тойота используется методика литья под давлением. Он производится из легкосплавного алюминия. Блок укомплектован чугунными гильзами с тонкими стенками. Их внешняя поверхность выполнена неровной, что способствует лучшему сцеплению с посадочным местом и увеличению теплоотвода. Гильзы вплавляются в блок цилиндров.

Диаметр цилиндров составляет 79 мм, с ходом поршня 91,5 мм. Из-за высокой средней скорости перемещения поршня отмечается ухудшение условий маслосъема, что сопровождается повышенными требованиями к качеству колец. При этом наблюдается лучшая тяга на низких оборотах двигателя Тойота, и снижаются потери тепла, благодаря компактности камеры сгорания.

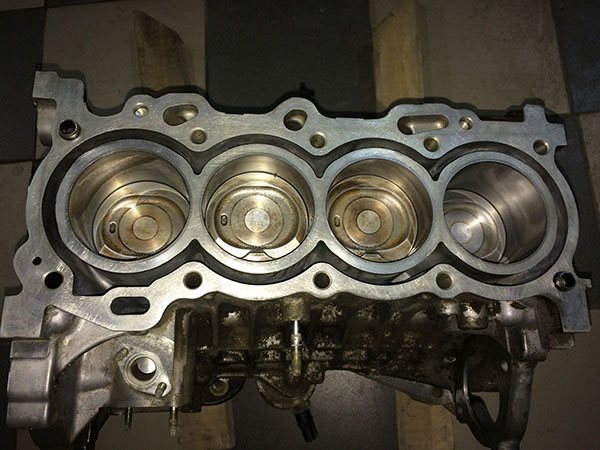

Блок цилиндров 3ZZ

Силовые агрегаты 3-FE выполнены с открытой верхней рубашкой охлаждения. Это сопровождается снижением общей жесткости блока, но позволяет упростить процесс производства.

Блок цилиндров оснащен достаточно массивным картером, также изготовленным из легкосплавного алюминия. Это способствует повышению жесткости блока. В нем объединяются опоры коленвала. Картер выполнен цельным изделием, в котором залиты стальные крышки коренных подшипников. По кромке соединения блока и картера расположена ось коленчатого вала. Картер способствует повышению жесткости блока цилиндров.

Коленвал и поршни

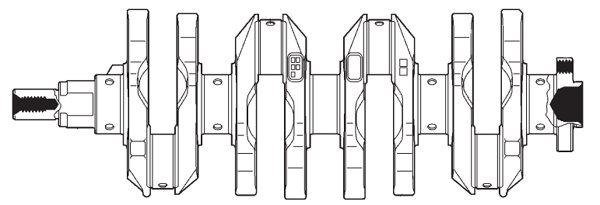

Коленвал моторов серии ZZ

Двигатель Тойота 3 имеет компактные габариты, такая цель была поставлена разработчиками. Также были приняты меры для уменьшения силы трения. Это привело к сокращению длины и диаметра шеек коленвала, что сопровождается повышенным износом и высокими удельными нагрузками.

Силовой агрегат Тойота компоновался поршнями с уменьшенной юбкой, для снижения потерь, обусловленных значительным рабочим ходом. При этом отмечается ухудшение охлаждения поршня.

Т-образные поршни крепятся к шатунам посредством плавающих пальцев. Крышки шатунов закреплены болтами без гаечной фиксации. В сравнении с предшествующими моделями Тойота, на двигателе 3 намного раньше проявляется стук поршней при перекладке.

Поршень

Отличия 3ZZ FE

• инжектор подает топливо по стандартной схеме. Конструкция не претерпела усложнений;
• двигатель не отличается большим весом. Если сравнивать его с аналогичными, то видимых различий нет;
• ГРМ имеет цепной привод;
• выброс вредных примесей снижен существенно (168 – 190 г/км);
• экономичность двигателя составляет примерно 7 км. на сотню пробега;
• надежность форсунок. Их отличает прочность и долгий срок службы;
• при правильной регулировке и эксплуатации, катушка зажигания не дает сбоев. Не следует забывать о периодической чистке и уходе за системой;
• долговечность поршней из-за их легкости;
• надежность навесного оборудования. Особо следует отметить стартеры, генераторы.

Значений символов на табличке

Каждый символ пропечатанный на металлической таблице имеет свое собственной значение. Посмотрев на них можно узнать об автомашине все:

• модификацию транспортного средства;
• модель мотора;
• VIN-код или идентификатор кузова;
• кодировка лакокрасочного покрытия, которым покрашена машина;
• кодировка отделки интерьера;
• модель АКПП или МКПП;
• обозначение производителя.

Таким образом прочитав эти числовые и буквенные значения можно узнать всю информацию о машине.

Регламентные работы, обслуживание 3ZZ FE

В перечень работ по обслуживанию двигателя входят:

1. Регулярная настройка клапанов. Это вызвано отсутствием автоматических толкателей (гидрокомпенсаторы не предусмотрены конструктивно). Периодичность составляет пробег от 40 до 50 тыс. км.
2. Своевременная замена свечей. Недоработка в этом плане грозит массой недостатков в работе двигателя.
3. Соблюдение надежной работы датчика температур. Перегрев двигателя чреват большими неприятностями.
4. Своевременная замена цепи ГРМ. Ее стоит менять вместе с натяжителем и успокоителем. Рекомендуется это проделывать при достижении 100 тыс. км. пробега.
5. Каждые 15 тыс. км. следует заменять фильтры. Но в наших условиях, когда качество бензина не соответствует нормам, лучше снизить этот порог до 8-10 тыс. км.
6. Каждые 30 тыс. км. следует менять ремни навесного оборудования.

Необходимо помнить! Для всех двигателей внутреннего сгорания важнейшим показателем надежности является своевременная замена масла. На 3ZZ FE лучшим интервалом можно считать 7 тыс. км

Неисправности, неполадки, методы ремонта

При обзоре поломок двигателя, можно провести аналогию с агрегатом 1ZZ FE. Повышенный расход масла, шум при работе. С точки зрения долговечности, двигатель не выдерживает никакой критики. Примерный ресурс его составляет около 200 тыс. км.

Со всеми критическими замечаниями согласен и производитель. Не даром, уже через семь лет, ему нашлась замена – 1ZR.

Неисправности, характерные и распространенные

Самыми частыми поломками и недостатками можно считать:

• блок цилиндров не подлежит капитальному ремонту. Это важнейшее препятствие на пути продления сроков службы двигателя;
• цепь ГРМ со временем подвержена растягиванию. При работе двигателя издает излишний шум, гремит;
• на холостом ходу агрегата ощущается очень сильная вибрация. При замене опор двигателя, ситуация не улучшается. Это кроется в ошибке конструкции;
• прошивка электронного блок оставляет желать лучшего. Из-за этого случаются провалы, при старте автомобиля;
• беспричинный спад оборотов двигателя;
• при засоре в топливных баках, каналах или фильтрах, двигатель «троит». Ни в коем случае нельзя заливать низкооктановый или некачественный бензин;
• маслосъемные колпачки имеют малый срок работу. Быстро изнашиваются и выходят из строя.

Проблемы и неприятные моменты в эксплуатации 3ZZFE

На движках 3ZZ FE, выпущенных до 2002 года, главной неисправностью, которая случается с моторами, считается масложор. Раскоксовка не помогает. Опытные механики советуют менять маслокольца.

Похожая статья Двигатель 3S-FE: характеристики и на какие авто ставился

Часто опытные автовладельцы жалуются на шумы и стуки агрегата. Эти симптомы расскажут механику о том, что разболталась цепь ГРМ. И чем быстрее проблема будет исправлена, тем лучше для клапанов. Срыв цепи не приведет к тому, что они погнутся и автовладельцу придется везти двигатель 3ZZ FE на капитальный ремонт.

Помимо цепи, может быть неисправен натяжитель цепи. Опытные механики рекомендуют при любых стуках и шумах привозить движок на диагностику в ремонтный центр. Требуется диагностика на стенде мотора, чтобы определить неисправность и привезти агрегат в нормальное состояние.

Клапана на этом движке 3ZZ FE не стучат.

Судя по отзывам автовладельцев, у этого движка есть еще одна проблема. Заключается в плавающих оборотах. Эта проблема преследует все двигатели модификации 3ZZ FE. Ее можно легко исправить. Нужно промыть модуль дросселя-заслонки и клапана на холостом ходу.

Вибрирование двигателя является детской болезнью или недоработкой производителей. Его никак не исправишь. В крайнем случае, потребуется проверить подушки, на которых стоит агрегат. Если с ними все в порядке, то с вибрированием придется свыкнуться.

Опытные механики не рекомендуют перегревать движок 3ZZ FE. Это чревато искривлением блока цилиндров. Если довести мотор до такого состояния, то владельцу придется заменить блок цилиндров.

Производитель запрещает проводить расточку или гильзовку цилиндров агрегата. Это приведет к тому, что агрегат отправится на покой через несколько месяцев, так как будет нарушена работа всех элементов мотора.

Маслосъемные колпачки придется постоянно менять. А также опытным механикам приходится устранять мелкие проблемы в головке блока цилиндров после пробега в 100 000 километров этого агрегата.

Toyota 3ZZ-FE. Тюнинг. Чип-тюнинг двигателя

Следует заметить, что при разработке двигателя совсем не брались в учет его спортивные модификации. По этой причине найти любые комплектующие невозможно ни на рынке, ни в специализированных сервисах. Не рекомендуется «изобретать» что-либо новое. Не следует забывать, что самодеятельность подобного рода может обернуться непредвиденными затратами на ремонт.

Компрессор на двигателе 3ZZ-FE

Рациональным зерном тюнинга можно считать применение компрессора Toyota SC-14. Это возможно установить поршневую систему. Путем многочисленных манипуляций и хитроумных приемов, применением дополнительного оборудования (всяческих прокладок ГБЦ, пониженного давления — больше 0.5 бар, интеркулера, блоу офф, форсунки прямоточного выхлопа, настройки и прочие изобретения), возможно довести мощность до 150 лошадей с потреблением 98-го бензина.

Но не следует забывать! При огромных затратах на тюнинг, увеличение мощности обернется слишком маленьким ресурсом такого двигателя! Затраты и выгода будут несоизмеримы.

Текст видео

Всем привет, это видео не игровой тематики, но все же решил сделать, т.к. у меня у самого возникла такая проблема и я решил поделиться с общественностью решением этой траблы. Всем приятного просмотра.

Путь к hosts: C:WindowsSystem32driversetc

Содержание файла hosts:

# Copyright (c) 1993-2009 Microsoft Corp. # # This is a sample HOSTS file used by Microsoft TCP/IP for Windows. # # This file contains the mappings of IP addresses to host names. Each # entry should be kept on an individual line. The IP address should # be placed in the first column followed by the corresponding host name. # The IP address and the host name should be separated by at least one # space. # # Additionally, comments (such as these) may be inserted on individual # lines or following the machine name denoted by a ‘#’ symbol. # # For example: # # 102.54.94.97 rhino.acme.com # source server # 38.25.63.10 x.acme.com # x client host

# localhost name resolution is handled within DNS itself. # 127.0.0.1 localhost # ::1 localhost

Что нужно писать в “Выполнить”: regedit.exe
