Помимо всем известных четырехтактных двигателей, которые используются в автомобилях, есть еще двигатели двухтактного действия, которые устанавливают на технические агрегаты: бензопилы, мотоциклы, газонокосилки, квадроциклы, скутеры, моторные лодки и т.д. Основное отличие двухтактного от четырехтактного двигателя — это принцип работы ДВС. Кроме этого, 2-х тактные моторы меньше по габаритам, способны развивать меньшую мощность и, следовательно, имеют меньший КПД.
Устройство двухтактного двигателя
Конструкция такого мотора проще, чем у четырехтактного. В двухтактного ДВС нет газораспределительного механизма. Двигатель состоит из блока цилиндра, в котором располагается коленвал на подшипниках.
Головка шатуна ложится в специальное для нее место — шейка вала. Между головкой шатуна и шейкой вала — вкладыши, которые фиксируются корончатыми гайками.
Верхняя часть шатуна крепится с поршнем посредством пальца. Палец — это пустотелый цилиндр, который служит соединительными элементом конструкции шатун-поршень.
На поршне в специальные канавки по периметру в верхней части устанавливаются компрессионные кольца, от которых зависит компрессия двигателя.
Движущим элементом в двигателе внутреннего сгорания является топливно-воздушная смесь, которая сгорая создает энергию, толкающая поршень вниз. От движения поршня вверх-вниз происходит вращения коленчатого вала. На коленвале закрепляется маховик, который передает вращение дальше, то есть валу коробки и так далее.
Охлаждение двухтактного двигателя осуществляется через ребра наружного блока. Кроме внешнего охлаждения, некоторая часть охлаждения идет от масла, которое содержится в бензине.
В двухтактные двигатели заливается бензин, в которое добавлено специальное моторное масло. Например, для газонокосилки Штиль, на 5 литров бензина, надо добавить 100 грамм, то есть, соотношение бензина к маслу 50:1. Именно столько количества масла отлично смазывает трущиеся поверхности цилиндр с кольцами поршня.
Четырехтактный двигатель его устройство и как он работает
Агрегаты четырехтактного типа имеют более сложное строение, но при этом они отличаются высокой производительностью и большим сроком службы. Их работа состоит из 4 циклов, о чем упоминалось выше. Это такт впуска топливной смеси, ее сжатие, рабочий ход и выпуск сгоревших газов. В отличие от двухтактных, на 4-х тактных моторах имеется масляный картер, посредством которого осуществляется смазывание вращающихся и трущихся деталей. Чтобы понимать, о чем идет речь, ниже представлена схема устройства четырехтактного двигателя внутреннего сгорания.

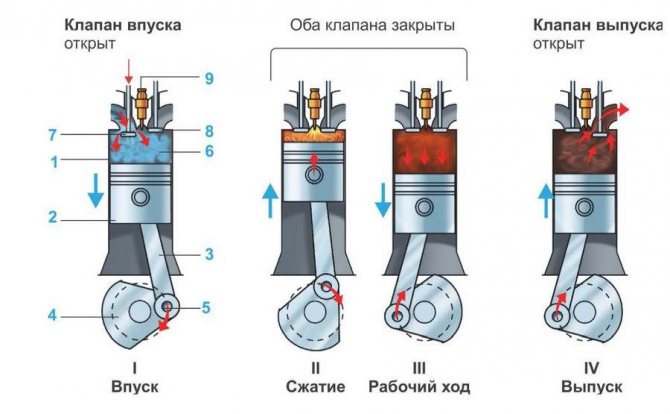

На схеме выше обозначены основные конструктивные элементы двигателя внутреннего сгорания 4-тактного типа:
- Цилиндр — основание, в котором осуществляется перемещение поршня
- Поршень — главный рабочий элемент всех двигателей внутреннего сгорания. Поршень имеет кольца, посредством которых обеспечивается сжатие топливной смеси
- Шатун — соединительный элемент между коленчатым валом и поршнем
- Коленчатый вал — находится в кривошипно-шатунной камере
- Палец шатуна — соединительный элемент между коленчатым валом и шатуном
- Камера сгорания — в этой камере происходит сжатие топлива и его воспламенение
- Впускной клапан — при его открытии в камеру сгорания поступает топливная смесь из карбюратора
- Выпускной клапан — открывается для выведения выхлопных газов из камеры сгорания
- Свеча зажигания — воспламеняет топливную смесь
Принцип работы аналогичен с двухтактными моторами, но есть некоторые отличительные особенности. Рассмотрим далее принцип работы четырехтактного мотора по циклам.
Первый такт.
Транспортировка воздушно-топливной смеси в камеру сгорания выполняется при открытии впускного клапана. Поршень при этом находится в верхней мертвой точке. Открытие клапана выполняется посредством кулачков газораспределительного механизма. Засасывание топливной смеси происходит до момента, пока поршень не достигнет нижней мертвой точки. Коленчатый вал при этом совершает пол оборота.
Второй такт.
Начинается он с того, что поршень движется с нижней мертвой точки в верх. При этом осуществляется сжатие поступившей на предыдущем этапе топливно-воздушной смеси. Как только поршень достигает верхней мертвой точки, возникает искра, создаваемая свечой зажигания. Вместе с первым тактом, коленчатый вал совершает один оборот.
Третий такт.
От силы давления, сформировавшегося от сжигания смеси, обеспечивается перемещение поршня из верхней мертвой точки в нижнюю. Такое перемещение поршня после сгорания газов называется рабочим ходом. Выхлопные газы на третьем этапе находятся в камере до момента, пока поршень не достигнет нижней мертвой точки. После этого начинается завершающий этап.
Четвертый такт.
Поршень перемещается с нижней мертвой точки в верхнюю, тем самым осуществляя высвобождение камеры сгорания от находящихся в ней выхлопных газов. Для этого происходит открытие выпускного клапана, который также при помощи кулачка соединен с газораспределительным механизмом. После этого цикл повторяется.
Анимированное изображение принципа работы четырехтактного двигателя показано на схеме ниже.
Четырехтактные моторы являются более совершенными, выносливыми и надежными по сравнению с двухтактными.
Принцип работы
Один оборот коленчатого вала является одним циклом рабочего процесса двигателя внутреннего сгорания.
Топливо (бензин+масло) с воздухом подается в рабочую камеру сгорания цилиндра, после чего за счет образования искры свечи зажигания, происходит взрыв горючей смеси, энергия которой резко отталкивает поршень вниз.Когда поршень движется вниз, открывается выпускное окно и немного позже открывается переходное окно, через которое впрыскивается новая порция горючего.
В картер двигателя топливная смесь попадает через окно, открывающееся за счет вакуума при движении поршня вверх от нижней мертвой точки (НМТ) к верхней (ВМТ). При этом движении также открывается окно для выброса газов сгоревшей смеси. Через милисекунды открывается продувочное окно. Через продувочное окно подается новая порция топлива.
Читайте также:
Рабочий цикл из двух тактов
Одноцилиндровый двухтактный двигатель работает по-другому. Здесь все четыре действия происходят за один полный оборот коленвала. При этом поршень делает только два такта (расширения и сжатия), двигаясь от ВМТ к НМТ и обратно. А впуск и выпуск являются частью этих двух тактов. Подробней принцип работы двухтактного двигателя внутреннего сгорания можно описать следующим образом.
Газы от сгорания топливной смеси толкают поршень вниз от ВМТ. Примерно на середине хода поршня в гильзе цилиндра открывается выпускное отверстие, через которое часть газов выбрасывается в патрубок глушителя. Продолжая двигаться вниз, поршень создаёт давление, благодаря которому в цилиндр поступает новая порция топлива, одновременно продувая его от остатков сгоревших газов. Подходя к ВМТ, поршень сжимает смесь и система зажигания воспламеняет её. Снова начинается такт расширения.
В авиамоделестроении широко используется двухтактный дизельный двигатель, его принцип работы тот же, что и у бензинового. Разница в том, что смесь топлива с воздухом самостоятельно воспламеняется в конце цикла сжатия. Горючим для таких моторов служит смесь эфира с авиационным керосином. Воспламенение этого горючего происходит при гораздо меньшей степени сжатия, чем у двигателей на традиционном дизельном топливе.
Как повысить мощность
Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.
Для повышения мощности ДВС можно сделать следующее:
- Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
- Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
- Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
- На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.
Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.
Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).
Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.
Однотактные и трехтактные силовые агрегаты
Существуют также одно- и трехтактные двигатели. Однотактные двигатели делают с внешней камерой сгорания. Такая схема реализует все четыре такта за один ход поршня. Трехтактный двигатель Ванкеля является роторно-поршневым. Из-за сложности конструкции и чрезвычайной требовательности к качеству обработки поверхностей такие моторы не получили широкого распространения.
Помимо всем известных четырехтактных двигателей, которые используются в автомобилях, есть еще двигатели двухтактного действия, которые устанавливают на технические агрегаты: бензопилы, мотоциклы, газонокосилки, квадроциклы, скутеры, моторные лодки и т.д. Основное отличие двухтактного от четырехтактного двигателя — это принцип работы ДВС. Кроме этого, 2-х тактные моторы меньше по габаритам, способны развивать меньшую мощность и, следовательно, имеют меньший КПД.
- Устройство двухтактного двигателя.
- Принцип работы 2-х тактного ДВС.
- Как увеличить мощность двигателя своими руками?
- Как увеличить тягу?
- Проблема с продувкой после увеличения мощности.
- Видео.
Как увеличить тягу
Тяга двухтактных моторов зависит от открытия дроссельной заслонки. С резким возрастание оборотов двигателя, возрастает тяга. Отсюда следует, что, для того, чтобы уменьшить время разгона ДВС, надо увеличить рабочий объем цилиндра.
-
Читайте также:
Когда двигатель работает на низких оборотах, качественная тяга повышает приемистость, увеличивает скорость разгона — ускорение.
Тягу также можно увеличить путем замены клапанов на специальные и настроить их так, чтобы они держались в открытом положении дольше, чем обычные.
Проблема с продувкой
Чем выше обороты коленвала, тем больше мощность. Но, конструкция двухтактных двигателей имеет такую особенность — чем быстрее начинает двигаться поршень, тем хуже продувается камера сгорания цилиндра, так как окна подачи и выпуска отработавших газов остаются открытыми очень мало времени.
Камерная продувка — это удаление газов и впрыск топлива в цилиндр из картера. Топливо начинает всасываться и находиться в картере при движении поршня вверх. Затем, когда поршень идет вниз, впускной канал закрывается и открывается продувочное окно, через которое подается новая порция топлива и выгоняются газы отработавшей предыдущей смеси топлива (смотрите рисунок выше, посередине).
Такая простая конструкция двухтактного двигателя исключает необходимость устанавливать газораспределительный механизм (ГРМ), насоса продувки, клапанов и узла смазки.
Продувка во время работы двухтактного двигателя на холостом ходу (ХХ) осуществляется по-другому. Во время работы на ХХ, продувка осуществляется открыванием на маленький угол заслонки. Такая продувка не качественная, поэтому на холостом ходу, многие наверное замечали, двигатель бензопилы или газонокосилки работает не стабильно. Что касается бензопилы, например, Echo (Эхо), то там надо наполовину вытягивать подсос.
Одноцилиндровый двухтактный двигатель имеет контурную продувку, то есть щелевую. В нижней части цилиндра в стенке есть специальная щель, через которую происходит газораспределение. В такте сжатия и рабочего хода, то есть когда поршень вверх, отверстия впуска и продувки должны быть закрытыми.
Контурная продувка — это предпоршневой объем (цилиндр под поршнем) представляет собой продувочный насос. Такая конструкция позволяет делать двигатели самых малых габаритов.
Эксплуатационные показатели в сравнении
Сопоставляя двухтактный двигатель и четырехтактный двигатель, разницу между ними можно заметить не только в устройстве, но и в эксплуатационных характеристиках. Сравнивать их можно по следующим показателям:
- литровая мощность;
- удельная мощность;
- экономичность;
- экологичность;
- шумность;
- ресурс работы;
- простота обслуживания;
- вес;
- цена.
Литровой называется мощность, снимаемая с литра объёма цилиндра. Теоретически она должна быть в два раза больше у двухтактного. Однако на деле этот показатель составляет 1,5−1,8. Сказывается неполное использование рабочего хода газов, затраты энергии на продувку, неполное сгорание и потери топлива.
Удельная мощность представляет собой величину отношения мощности мотора к его весу. Она также выше у двухтактных. Для них нужен менее тяжёлый маховик и не нужны дополнительные системы (газораспределения и смазки), утяжеляющие конструкцию. КПД у них также выше.
Экономичность (расход топлива на единицу мощности) выше у четырехтактных. Двигатели с двумя тактами часть топлива теряют впустую при продувке цилиндра.
Экологичность двухтактных ниже, опять-таки из-за потери несгоревшего топлива и масла. Убедиться в этом можно на примере двухтактного лодочного мотора. Он всегда оставляет на воде тонкую плёнку из несгоревшего топлива.
Читать также: Размеры профильной трубы прямоугольного сечения таблица
Шумность выше у двухтактных. Это связано с тем, что выхлопные газы из цилиндра вырываются с большой скоростью.
Ресурс работы выше у четырехтактных. Отдельная система смазки и меньшая оборотистость двигателя положительно сказываются на сроке его службы.
Проще обслуживать, безусловно, двухтактные моторы из-за меньшего количества вспомогательных систем. Масса больше у четырехтактных. Двухтактные дешевле.
В некоторых механизмах применение двухтактных двигателей является однозначным. Это, например, бензопилы. Высокая удельная мощность, маленький вес и простота делают его здесь безусловным фаворитом.
Двухтактные двигатели используются также в мототехнике, лодочных моторах, газонокосилках, скутерах, авиамоделировании. В большинстве самодельных машин и механизмов умельцы также используют двухтактный мотор.
