ШРУС — это шарнир равных углов скоростей. Он является нагруженным, весьма значимым элементом ходовой части для переднеприводных ВАЗ 2109. При идеальных условиях эксплуатации ресурс элемента рассчитан на продолжительный срок службы, равный практически ресурсу самого автомобиля.

Вероятные неисправности

В просторечье рассматриваемый узел многие владельцы ВАЗ именуют «гранатой» – именно на нее он внешне очень походит.

Чаще всего ШРУСы ломаются после того, как повреждаются пыльники. В этом случае в них начинает попадать грязь, песок и прочее. Посторонние частицы быстро разрушают узел, и его, разумеется, приходится менять.

Если испорченный пыльник будет обнаружен своевременно, то серьезной беды удается в большинстве случаев избежать. После его замены, ШРУС останется только промыть и вернуть на место. Когда же проблема остается вне поля зрения автовладельца ВАЗ, то велика вероятность, что граната придет в негодность буквально через 2-3 сотни километров пробега.

Признаком отказа ШРУСа становится характерный звук, напоминающий хруст гравия. Он возникает исключительно при повороте и наборе скорости. Подобный сигнал является основанием для неотложного осмотра шарнира и его замены.

По счастью, новый элемент стоит относительно дешево и продается практически в любом автомагазине. Однако экспериментировать не следует – берите лишь детали, изготовленные строго для ВАЗ-2109.

В целом заменить шарнир самостоятельно вовсе не трудно – достаточно обладать хоть небольшим опытом ремонта и базовым набором инструментов.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

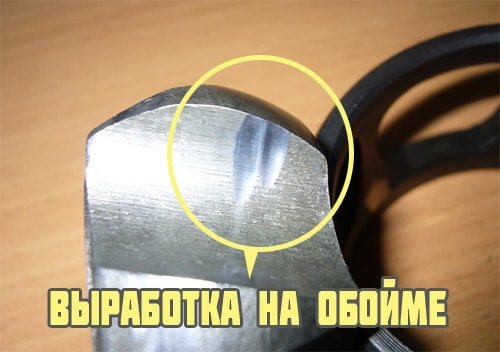

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Как поменять внутренний ШРУС

Для работы с внутренним ШРУСом придется полностью освободить весь привод. Первый этап:

• загоните машину на яму;
• слейте масло из КПП;
• снимите колесо;
• отвинтите гайку, удерживающую ступицу;
• вытащите палец рулевого наконечника;
• освободите привод;
• с помощью долота или крепкой отвертки выбейте внутренний ШРУС;
• осторожно извлеките привод;
• осмотрите сальник коробки передач – если он пропускает масло, то поменяйте и его;
• зажмите весь узел в тиски;
• снимите пыльник;
• удерживая ШРУС рукой за штырь, ударами молотка по обойме снимите его с привода;
• в новый элемент запустите специальную смазку (здесь ее понадобится вдвое больше, чем в случае с наружным);
• установите пыльник;
• ударами молотка насадите исправный шарнир на привод;
• верните узел в сборе на место;
• внутренний ШРУС вставьте в коробку передач;
• покрутите его, пока не услышите характерный щелчок, свидетельствующий, что он попал в шлицы;
• вылезайте из ямы;
• вставьте пробойник во втулку наружного ШРУСа;
• несколькими сильными ударами молотка вбейте внутренний шарнир в КПП (обратите внимание – ход довольно длинный);
• спуститесь в яму и убедитесь, что все встало на место;
• наденьте стойку со ступицей на наружный шарнир;
• закрутите гайку;
• зафиксируйте шаровую опору;
• присоедините рулевой наконечник;
• залейте масло в КПП;
• установите колесо.

Как нетрудно убедиться, поменять ШРУСы на рассматриваемой модели ВАЗ относительно просто. У квалифицированного слесаря вся работа занимает не более 20 минут. Самый сложный момент – это демонтаж внутреннего шарнира, но, по счастью, он выходит из строя очень редко, поскольку на этот элемент приходится меньше нагрузок.

Важно также приобрести качественные шарниры – в этом случае вы гарантированно проедете не одну тысячу километров до того, как придется вновь их менять. Также советуем крепить пыльники по краям металлическими хомутиками (продаются в сантехнических магазинах) – так резинка фиксируется лучше и надежнее защищает детали от загрязнений.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Советы бывалых автомобилистов

На этот счет есть несколько полезных советов, к которым стоит прислушаться.

1. Если во время езды по прямой слышен характерный хруст, значит, шрус вышел из строя. Если этот хруст слышен только в поворотах, тогда проблема кроется в неисправном шарнире.
2. Перед установкой нового шруса, обработайте место посадки гранаты смазкой. Это существенно продлевает срок ее службы.
3. Чтобы подправить шрус, как следует усадить его на место, используйте деревянные насадки. Если этого не сделать, риск повредить новый элемент очень высокий.
4. Пыльник должен устанавливаться максимально плотно и качественно. Если не сделать этого, вскоре туда попадет грязь и пыль. Эти компоненты быстро приведут его в негодность, придется вновь проводить ремонтные работы.
5. Стопорная гайка на ступице затягивается специальным динамометрическим инструментом. Причем затяжка выполняется строго с теми параметрами, которые указаны в руководстве по эксплуатации к вашей модификации ВАЗ 2114.
6. При плановом осмотре технического состояния вашего автомобиля, обязательно обращайте внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные компоненты могут привести к серьезным последствиям и внушительным финансовым затратам.
7. Покупку запчастей, в том числе и шрусов, следует выполнять только у проверенных продавцов, сертифицированных реализаторов. Купив плохую, низкосортную деталь, пытаясь просто сэкономить, вам придется заплатить еще больше за устранение тех последствий, к которым привело использование подобных элементов.

Шрус — это важный компонент любого автомобиля, заменить который даже своими силами не составляет особого труда.

Стуки в ходовой — частые спутники жизни владельцев ВАЗ 2114. Множество элементов, способных вызывать стук, плохие дороги, некачественные детали могут быть причиной посторонних шумов в подвеске. Распространенный источник проблемы — шаровый распределитель угловых скоростей, или ШРУС (граната).

Процесс замены детали несложен, поэтому поменять ее можно и своими руками. Часто задают вопрос, какой ШРУС для ВАЗ 2114 лучше: обычный или трипоидный. Среди самых распространенных доводов: трипоидный надежнее, но гудит и вибрирует на высоких скоростях. Обычный менее надежен, но машина лучше управляется на высокой скорости. Впрочем, можно встретить и противоположные мнения и доводы на этот счет.

Однозначного ответа, какой тип лучше, нет. Эксплуатация в жестких условиях показала, что принципиальной разницы в ощущениях от езды и надежности нет. Главное, купить качественную гранату из хорошо закаленного металла, правильно ее установить и следить за сохранностью пыльников.

Что понадобится в работе

Осуществляя замену внутреннего ШРУСа авто ВАЗ 2110, необходимо правильно подобрать оборудование и инструменты, без которых последующая работа невозможна. Ремонт узла не представляется возможным, потребуется только лишь его замена.

Для выполнения последующих операций, потребуется набор оборудования и инструментов:

• Новая внутренняя граната, которая включает в себя хомут, смазку, позволит гарантировать последующую безотказную работу системы на протяжении длительного периода времени;
• Подъемник, либо специальная смотровая яма с домкратом, потребуется для подъема и фиксации транспортного средства модели ВАЗ 2110, гарантирует безопасность в ходе выполнения работы;
• Набор стандартных инструментов, посредством которых выполняется замена внутреннего ШРУСа. Включает в себя ключи, отвертки, плоскогубцы и многое другое, что потребуется в ремонте.

Выполнение замены ШРУСа – инструкция

Этап 1:

1. Зафиксируйте автомобиль над землей с помощью подъемника при включении 4 скорости и затягивании ручного тормоза.
2. Установите противооткатные фиксаторы под колеса.
3. Снимите защитный колпак, а также с помощью монтировки открутите гайку ступицы.
4. После демонтажа ступичной гайки открутите элементы колеса автомобиля.
5. Вывесите колесо с помощью домкрата.
6. Найдите ШРУС и открутите 6 болтов, в этом случае шарнир будет зафиксирован только на фланце.
7. Открутите крепежные болты кулака (2 шт.);
8. Поверните рулевой механизм в самое крайнее положение, после проделанных этапов шарнир должен выпасть сам по себе.

Этап 2. Демонтаж:

• замените пыльник в составе обновляемого конструкционного решения;
• снимите стопорное кольцо;
• снимите шарнир, закрепленный шлицами вала;
• проведите диагностику оборудования;
• установите все узлы, новый ШРУС.

ШРУСы для переднеприводных автомобилей ВАЗ. Обзор рынка 2011-2013 гг.

Сегодня мы вновь возвращаемся к теме ШРУСов для автомобилей ВАЗ. Впервые анализ розничного сегмента по этой группе товаров журнал «Трансервис. Автобизнес» проводил ровно два года назад, весной 2011 года. Сегодня мы решили проверить, какие из торговых марок смогли удержать за собой места на витринах сибирских автомагазинов, и насколько выросла средняя цена на данные узлы.

Повышенный интерес к ВАЗовским «гранатам» не случаен. Все автомобили АвтоВАЗа сегодня используют передний привод. Это огромный рынок – несколько миллионов автомобилей. Ежегодно российский завод продает не менее 500 000 новых атвомобилей. И весь этот парк охватывается всего двумя типоразмерами ШРУСов наружным (2110 — 2215012) и внутренним (2108 – 2215056). При этом расчетный ресурс ШРУСов на автомобили ВАЗ заметно отстает от тех показателей, которые демонстрируют шарниры равных угловых скоростей большинства иномарок. Если для автомобилей иностранного производства нормой для наружного ШРУСа считается пробег, в 130 – 150 тысяч километров, то ВАЗовский шарнир, заскрежетавший на повороте уже после 100 тысяч километров пробега, вряд ли кого-то сильно удивит. Естественно, в очень бережных водительских руках и при постоянном контроле за пыльником и ВАЗовские ШРУСы показывают чудеса выносливости – по 180 -200 тысяч километров. Но такие долгожители являются скорее исключением из правил. Не удивительно, что этот сегмент рынка в последние годы сильно заинтересовал многочисленных производителей автокомпонентов и инжиниринговые компании из самых разных регионов. Сегодня в этом сегменте конкурируют около 20 достаточно известных торговых марок и не менее 10 малоизвестных и «серых». Есть бренды, которые появляются на один-два года, но основная масса игроков выходит на этот рынок всерьёз и надолго. Это объясняется тем, что производство шарниров равных угловых скоростей – довольно непростой производственный процесс. Для него требуются самые современные технологии металлообработки, поэтому затевать создание линейки ШРУСов ради того, чтобы по-быстрому заработать деньги на дешевом и некачественном товаре не имеет никакого смысла. ШРУС меняется, как правило, 1 – 2 раза за весь период эксплуатации автомобиля, и большинство потребителей предпочитают на этой покупке не экономить.

Ну а теперь приступим к сравнению данных по розничному рынку Сибирского региона. Напомним, что наше исследование проводится методом телефонного опроса товароведов и продавцов автомагазинов в четырех крупных городах России. В общей сложности опрашивалось 200 торговых точек. В рамках данного исследования экспертам было задано 4 вопроса:

1. Какие марки ШРУС 2110-2215012 (наружный) представлены в вашем магазине?

2. Назовите розничную стоимость каждой позиции?

3. Какие марки ШРУС 2108 – 2215056 (внутренний) представлены в вашем магазине?

4. Назовите розничную стоимость каждой позиции?

Результаты данного исследования мы сравнили с данными, полученными в рамках аналогичного опроса , проведенного в 2011 году. Результаты получились весьма интересными. Некоторым производителям удалось сохранить свои места на витринах, но многим пришлось и потесниться, уступив место на прилавке новым брендам.

ШРУС 2110-2215012

Начнем с наиболее востребованного наружного ШРУСа. В 2013 году неизменной осталась лишь доля присутствия на рынке ШРУСов оригинального бренда. В целом же картина рынка претерпела серьезные изменения. Начнем с того, что представленность ШРУСов марки Finwhalle, которые уже не первый год являются главными конкурентами оригинальных узлов в борьбе за лидерство на товарных полках, заметно сократилось (см. диаграмму 1). В 2011 году ШРУСы данной марки были представлены в 17% торговых точек (см. диаграмму 2). В 2013 году представленность данного бренда снизилась до 13%. Кто же его потеснил? Как выяснилось, сокращение присутствия Finwhalle в данном сегменте связано, скорее всего, с развитием торговой марки Lynx Auto. За два года ШРУСы этой марки смогли почти в 4 раза увеличить долю своего присутствия в автомагазинах сибирских городов – с 3 до 11%. Это очень хороший результат. Заслужили похвалы и маркетологи компании Лига-групп (бренд LGR). В 2011 году ШРУСЫ LGR были едва заметны на диаграмме (1%). В новом исследовании LGR представлены уже в каждом 10-м из опрошенных автомагазинов, потеснив традиционных середняков в своем ценовом сегменте – такие марки, как БелМаг, Kraft и некоторые другие. К числу торговых марок, которым следует записать последние два года в пассив, можно отнести ЗМЗ, Keno и Kroner. Их продукция в диаграмму 2013 года не попала, поскольку ШРУСы данных брендов нам в торговой сети не встретились.

Довольно интересной получилась ценовая картина. Стоимость ШРУСов большинства производителей на рынке в период с 2011 по 2013 год снизилась. По некоторым позициям снижение составило несколько десятков рублей, но есть и такие ШРУСы, которые за минувшие два года стали дешевле на 100 рублей и более. Единственны бренд, стоимость продукции которого выросла – LynxAuto. В остальном, если вы посмотрите на диаграмму 4, то увидите, что большинство игроков данного рынка остались в своих ценовых категориях.

ШРУС 2108 – 2215056

К сожалению, при проведении исследования в 2011 году мы не анализировали представленность торговых марок внутренних ШРУСов данного типоразмера, поэтому у нас нет возможности сравнить данные в динамике. Что же касается данных, которые были собраны в этом году, то они таковы. Число участников рынка в этом сегменте заметно меньше, чем в сегменте ШРУСов типоразмера 2110-2215012. Это объясняется не столь большим спросом на внутренние ШРУСы, поскольку они не испытывают столь высоких нагрузок, как наружные шарниры, и имеют больший ресурс ходимости. Лидеры по представленности в этом сегменте – те же. Наиболее хорошо на рынке представлена оригинальная продукция – 29% опрошенных заявили о наличии данных ШРУСов на своих витринах (см. диаграмму 5). На втором месте опять же Finwhale (11%), но в этом сегменте наиболее серьезную конкуренцию ему составляет не бренд LynxAuto, а торговая марка Kroner. Следом за ними – большая группа торговых марок, которые присутствуют в 5-8% торговых точек – LGR, LynxAuto, БелМаг, Trialli, Wego. Стоит обратить внимание на то, что в этом сегменте заметно хуже представлены ШРУСы Hola и полностью отсутствует торговая марка GLO.

Цены на внутренние ШРУСы в среднем на 200-400 рублей выше, чем на наружные (см. диаграмму 6). Если в сегменте наружных шарниров средняя стоимость данных автокомпонентов в 2013 году составила 737,08 (см. диаграмму 8), то в сегменте внутренних шарниров средняя цена составляет 915,01. Добавим, что, как и в первом сегменте, за минувшие два года произошло снижение стоимости продукции. Если в 2011 году внутренний ШРУС на рынке стоил около 1073 рублей, то сегодня средняя стоимость данного узла снизилась до 915 рублей. За отметку в 1000 рублей в 2013 году переходят внутренние ШРУСы лишь двух производителей: LynxAuto и Hola.Наиболее конкурентный ценовой сегмент – от 900 до 1000 рублей. Большинство представленных на рынке торговых марок работают именно в этом сегменте. Свои цены в сторону понижения за последние два года скорректировали практически все производители, за исключением LynxAuto (см. диаграмму 7). У некоторых поставщиков снижение цен практически незаметно и находится в рамках нескольких десятков рублей (Kroner, Hola), но подавляющее большинство ШРУСов подешевело более чем на 100 рублей за штуку.

Комментарии экспертов:

Кирилл Шипота, директор по маркетингу TRIALLI:

Шарниры равных угловых скоростей (ШРУСы), выпускающиеся под брендом TRIALLI, были представлены российскому рынку автокомпонентов в 2005 году. Мы первые начали поставки ШРУСов для автомобилей ВАЗ «восьмого» семейства, постепенно мы расширили ассортимент моделями для автомобилей ВАЗ 2121 «4х4» и Chevrolet Niva. В прошлом году мы анонсировали и начали поставки шарниров для автомобилей УАЗ, сразу охватив все модели — от 2206 до последних моделей «Хантер» и «Патриот». А также в прошлом году мы первые кто стал выпускать ШРУСы для автомобилей ВАЗ 1118 «Калина» и 2170 «Приора» с системой ABS. На сегодняшний день программа развития ассортимента предполагает расширение линейки ШРУСов и приводов для всех моделей, представленных в российском автопарке, в прошлом году мы расширили ассортимент для автомобилей корейских марок Daewoo, Kia, Chevrolet, Hyundai, в этом году — для автомобилей Renault и Ford. Наша компания поставляет ШРУСы, в комплект которых входит все необходимое для ремонта. Каждый шарнир укомплектован защитным чехлом (пыльником) из высококачественного неопрена, обеспечивающим надежное уплотнение шарниров. В комплект ШРУСов также входит специальная антифрикционная смазка на основе дисульфида молибдена (MoS2), крепеж.

ШРУСы Trialli – это объединенный опыт ведущих европейских производителей, официальных поставщиков комплектующих на конвейеры. Гарантированное качество подтверждается 100% вихретоковым контролем корпуса, сепаратора, шлицов и дорожек качения. В наружных ШРУСах «Trialli» применена классическая конструкция сепаратора с шариковыми подшипниками. Внутренние ШРУСы «Trialli» созданы с применением инновационных технологий, имеют современную усиленную трипоидную конструкцию, которая применяется у ведущих мировых производителей. Внутренние элементы ШРУСов дополнительно упрочнены индукционной закалкой, а на корпус ШРУСа наносится фосфатное покрытие, защищающее корпус от коррозии.

Вся продукция TRIALLI проходит многоуровневый контроль качества на каждом этапе производства от сырья до готовой продукции. Все предприятия, с которыми мы сотрудничаем, имеют сертификаты ISO и TS. Высокое качество изделий подтверждено и гарантийными обязательствами. При эксплуатации ШРУСов и приводов Trialli гарантийный срок составляет 100 000 км пробега!

Владимир Тутушкин, технический директор представительства LYNXauto:

Исторически ассортимент LYNX auto не ориентирован на продукцию для российских автомобилей, однако, по многочисленным просьбам наших клиентов, в Японии был разработан ряд позиций для российских автомобилей. В частности, для автомобилей LADA в торговую программу добавились наружные и внутренние ШРУСы на семейство LADA SAMARA и LADA PRIORA, а также приводные валы в сборе. Внутренние ШРУСы для LADA SAMARA существуют в двух модификациях – шарнир трипоидной конструкции и классический шестишариковый шарнир. Все ШРУСы LYNXauto имеют максимально полную комплектацию для установки на автомобиль. Потребителю не придется докупать что-либо для установки ШРУСа. В комплект входит: шарнир, крепёжная гайка, защитный чехол и хомуты для крепления, стопорные кольца, тюбик со смазкой. На упаковке шарнира есть наглядная инструкция по правильной установке изделия на автомобиль. ШРУСы LYNXauto пользуются заслуженной популярностью среди автолюбителей. По итогам 2012 года только на российском рынке было реализовано более 1 млн. шт. ШРУСов и приводных валов LYNXauto. Высокое качество продукции – это отличительная черта торговой марки LYNXauto. При производстве ШРУСов и приводных валов LYNXauto применяются несколько ступеней контроля качества: входной контроль всех материалов и комплектующих , пооперационный контроль качества на производственной линии и итоговый контроль готовых изделий. Таким образом, LYNXauto обеспечивает 100% контроль всей выпускаемой продукции. Ресурс любой автомобильной запчасти зависит, прежде всего, от условий эксплуатации автомобиля. В стандартных эксплуатационных условиях ресурс ШРУСов LYNXauto составляет более 100 000 км пробега.

Материалы подготовлены отделом маркетинга журнала «Автобизнес. Спецтехника и грузовые автомобили»

Расположение

Выполнить замену шруса у ВАЗ 2114 будет невозможно, если не знать, где именно эти элементы расположены. Их место нахождения определить легко — по обе стороны передней подвески в нижней части автомобиля. Они представляют собой продолговатые элементы и входят в ступицу каждого колеса.

То есть добраться до узла не сложно, но для этого потребуются определенные условия.

Диагностика работоспособности ШРУСА перед установкой

• Осматривать ШРУС следует визуально, а также путем его вращения относительно положения подшипников.
• Если при поворотах не будет обнаружено никакого хруста и треска, а наличие грязи и песка на смазке будет минимально, то очистить шарнир можно в бензине, путём вымачивания и чистки.

  Забиваем смазку в ШРУС

• Затем высушиваем его и выдавливаем в его корпус новую смазку. Это касается и пыльника ШРУСа, которому также необходимо промазать корпус.
