Горизонтально-оппозитный двигатель FB20, ставший наследником атмосферного мотора EJ204, был выпущен Fuji Heavy Industries Ltd в 2010 году и устанавливался на следующие модели Subaru: Forester (с 2010 года), Impreza (с 2012 года), и на XV (c 2012 года). У своего предшественника данный мотор перенял 4 цилиндра с номинальным объемом 1995 «кубиков».

Открытый БЦ FB20 выполнен из алюминия и оснащен гильзами из чугуна. Диаметр цилиндров составляет 84 мм, а ход поршня – 90 мм, поэтому данный двигатель по праву можно считать длинноходным. Кроме того, перед запуском FB20 в производство, были учтены все недостатки EJ204 и применены облегченные поршни, асимметричные шатуны, а также пересмотрена концепция системы охлаждения.

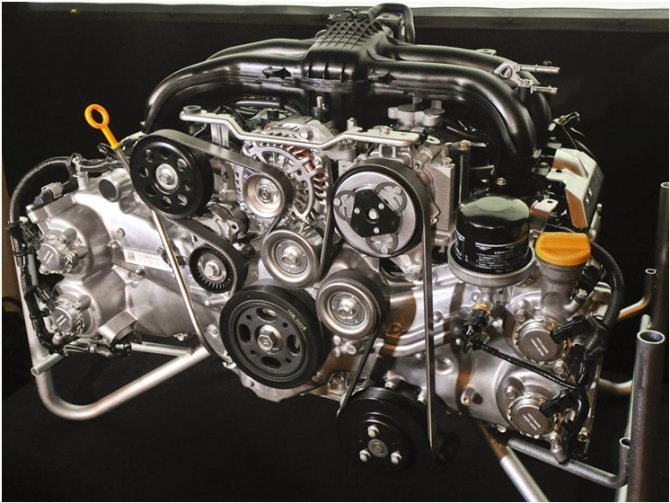

FB20 в подкапотном пространстве

Под алюминиевыми ГБЦ, расположенными на двухслойных прокладках из стали, скрывается пара валов ДВС, управляющих открытием и закрытием клапанов, которых имеется по 4 штуки на каждый цилиндр. Для улучшения синхронизации тактов работы двигателя, обеспечения увеличенных показателей и рабочих характеристик двигателя, в FB20 служит активная система управления фазами газораспределения и подъемом клапанов – AVCS (Active Valve Control System), разработанная специалистами Subaru. Распределительные валы приводятся в действие от цепи ГРМ. Для повышения экономичности мотора и соблюдения экологических норм, на впуске и выпуске установлены новые коллекторы и более прямая система удаления отработанных газов.

Технические характеристики FB20 2 л/150 л. с.

Производитель Subaru всегда тяготел к моторам с горизонтальным противоположным зеркальным расположением цилиндров, поэтому в двигателе семейства FB использован принцип взаимного уравновешивания горизонтальных и вертикальных сил для снижения вибраций. Оппозитная схема двигателя применяется автопроизводителями очень редко. Кроме Subaru, экспериментировали с подобной компоновкой Ferrari, Honda, BMW, Oltcit, Porsche и Volkswagen.

Блок цилиндров FB20

Первым поколением моторов Subaru Boxer считается серия EA (выпущено 4,1 млн. в период 1966 – 1989 г.), вторым – серия EJ (с 1989 по 2010 год произведено 7,6 млн.), третьим – FB серия.

Наличие соударения поршня/клапана является важной особенностью ДВС третьего поколения Boxer при обрыве цепного ГРМ привода, поэтому FB20 гнет клапана. Хотя официальный мануал производителя содержит информацию о том, что модификации EZ36, FB25, FA20, FB16 и FB20 не нуждаются в замене цепи и, даже периодическом ее осмотре, что не соответствует действительности.

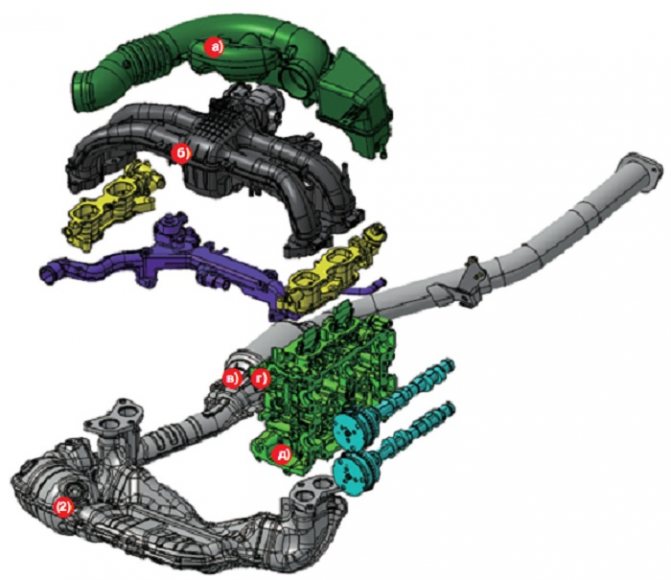

Впускной тракт FB20

Производитель во второй версии FB20 семейства FB постарался увеличить мощность за счет следующих технических решений:

• объем цилиндров увеличен до 1995 см3 (у первой версии FB16 он составляет 1600 см3);
• облегчены поршни и шатуны;
• диаметр цилиндра стал 84 мм, ход поршня 90 мм с сохранением степени сжатия 10,5 единиц и длинного хода;
• использован механизм сдвига фаз газораспределения AVCS на обоих распредвалах (впускной и выпускной).

Разборный пластиковый впускной коллектор FB20

Технические характеристики FB20 соответствуют следующим табличным значениям:

Руководство пользователя содержит описание параметров ДВС, периодичность замены масла и прочих расходников, операции ремонта и обслуживания. К сожалению пользователей капремонт, операции ТО и форсировка силового привода по большей части недоступны для выполнения своими руками. Поскольку конструкция очень сложная, необходимы специальные приспособления и инструмент.

Особенности конструкции

Из-за постоянно ужесточающихся требований экологов автопроизводители, преимущественно европейские, идут на намеренное снижение литражности ДВС и уменьшение размеров деталей ГРМ, ШПГ для снижения трения. В том отношении Subaru повторяет их судьбу. Горизонтально-оппозитный атмосферный двигатель FB20 обладает следующими нюансами конструкции:

• шатунные вкладыши без замков;
• мотор длинноходный, так как отношение длины хода к диаметру поршня больше единицы 90/84 мм;
• снижено давление внутри системы смазки;
• алюминиевый блок с чугунными гильзами цилиндров открытого типа;
• шатуны асимметричные;
• головка блока цилиндров из алюминиевого сплава с каждой стороны оппозита;
• система корректировки фаз газораспределения AVCS;
• дроссельные заслонки TGV для повышения экологичности;
• прямой выхлоп;
• полимерный впускной коллектор;
• нет клапанной крышки, вместо нее крышка распредвала;
• опоры распредвалов вынесены в отдельный узел для повышения ремонтопригодности;
• компактная камера сгорания, уменьшение угла развала между клапанами для повышения предела детонации.

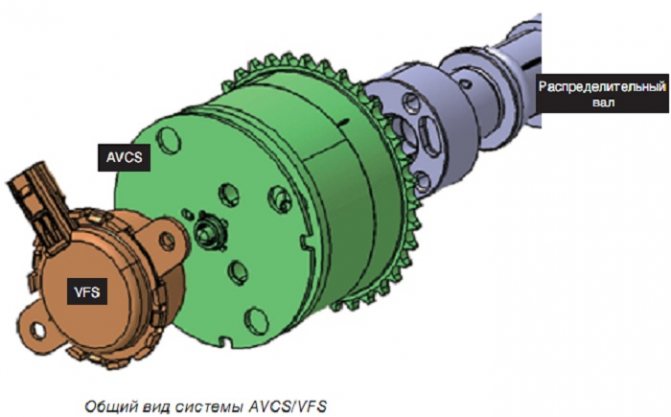

Гидромуфта AVCS

Произведена модернизация некоторых систем, например, навесное оборудование претерпело изменения:

• характеристики резонатора впускного тракта улучшены;
• потери давления понижены за счет особой формы впускного трубопровода;
• установлена активная система, управляющая впускными/выпускными клапанами;
• длина патрубков выпускного тракта оптимизирована.

Выпускной коллектор FB20

Остаточная турбулентность камер сгорания улучшена, форсунки вынесены в ГБЦ. Важной особенностью являются выемки сложной формы на торцевых поверхностях поршней. За счет этого в цилиндрах образуются завихрения, увеличивающие скорость горения смеси.

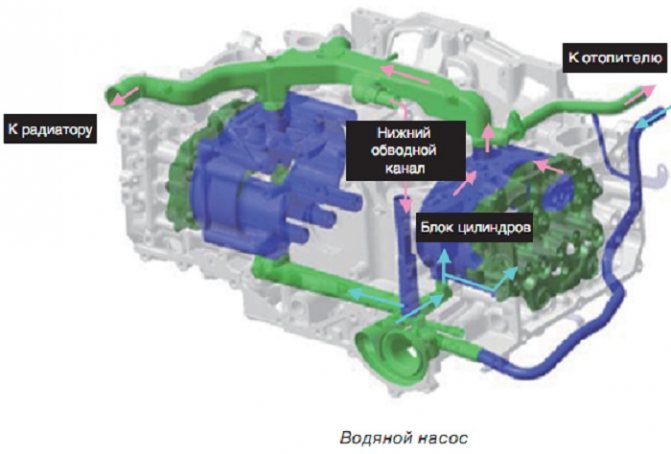

Система охлаждения FB20

В сравнении с предыдущей серией EJ снижены объемы выпускного коллектора. Зоны, в которых ветви выпускных патрубков сходятся, стали меньше. Каталитический нейтрализатор служит дольше, справляется с продуктами сгорания более эффективно. Данные изменения отодвигают капитальный ремонт, но по-прежнему затрудняют его выполнение собственными силами, что характерно для большинства оппозитных моторов.

Освещение

Лампочки, Лампа фары, Галогеновые лампы, Ксеноновые лампы, Диодные лампы, Лампа Птф, Лампа заднего Птф, Лампа заднего фонаря, Лампа тормоза, Лампочка подсветки номера, Лампочка стоп сигнала, Лампа заднего хода, Лампочка габаритов, Лампочка поворотника, Лампа панели приборов, Лампа багажника, Лампа подкапотная, Лампа освещения салона, Лампа подсветки печки, Фара, Фара левая, Фара правая, Фара ксенон, Омыватель фар, Насос омывателя фар, Форсунка омывателя фар, Корректор фар, Дополнительная фара, Фара искатель, Блок розжига фары, Датчик дорожного просвета, Крепление фары, Крышка фары, Отражатель фары, Светодиодная фара, Стекло фары, Противотуманка (ПТФ), Противотуманная фара, Крепление Птф, Противотуманный фонарь, Рамка Птф, Задний фонарь, Фонарь заднего хода, Стоп сигнал, Ходовые огни, Габаритные огни, Отражатель (катафот), Боковой габарит, Стояночные огни, Поворотник, Боковой поворотник, Задний поворотник, Передний поворотник, Повторитель, Плафоны, Подсветка номера, Подсветка багажника, Подсветка двери, Подсветка двигателя, Подсветка панели приборов, Подсветка салона, Проблесковый маячок

Плюсы и минусы

Изначально устройство ДВС оппозитного типа обладает следующими недостатками:

• высокая себестоимость мотора из-за слишком сложной его конструкции;
• повышенный расход масла.

С другой стороны, некоторые эксплуатационные характеристики двигателя гораздо выше, чем у рядных и V-образных аналогов:

• снижены вибрации и потери от трения;
• повышен эксплуатационный ресурс;
• понижен центр тяжести и улучшена система охлаждения;
• впускной и выпускной тракт модернизированы;
• обеспечены нормы Евро-4;
• на малых и средних оборотах повышен крутящий момент;
• увеличена жесткость блока цилиндров.

Модернизация клапанной крышки FB20

Автомобиль получает дополнительную устойчивость на поворотах, но обслуживание и ремонт силового привода обходится излишне дорого владельцу. Мало того, необходимы специализированные СТО, в которых нужный инструмент и приспособления имеются в наличии.

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Список моделей авто, в которых устанавливался

Производитель Subaru использовал мотор FB20 для комплектации следующих автомобилей:

• Forester (Япония) – 3 и 4 поколение, полный привод, кузов SJ и SH, 2010 – н. в.;
• Forester (Россия) – 4 поколение, полный привод, кузов SJ, 2012 – н. в.;
• Impreza (Япония) – 4 и 5 поколение седан и хетчбэк, кузов GP и GJ, 2011 – н. в.;
• Impreza (Россия) – 4 поколение седан, кузов GJ, 2011 – 2014 г.;
• XV (Япония) – 1 и 2 поколение, полный привод, кузов GT и GP, 2012 – н. в.;
• XV (Россия) – 1 и 2 поколение, полный привод, кузов GT и GP, 2012 – н. в.

Subaru Forester

В других машинах моторы этого поколения не применялись.

Тюнинг двигателя Subaru FB20

Чип-тюнинг

FB20 это типичный современный мотор, созданный, прежде всего, как экономичный и экологичный силовой агрегат. Кроме того, мотор термонагруженный, имеет склонность к жору масла, поэтому не нужно строить иллюзий по поводу тюнинга. Вы можете чуть агрессивней прошить блок управления, поставить выхлоп погромче и получить приятное субаровское звуковое сопровождение. Больше ничего делать не стоит, тем более FB20 турбо, лучше купите другой автомобиль.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<�НАЗАД

Регламент обслуживания FB20 2 л/162 л. с.

Чувствителен двигатель FB20 и к качеству бензина, и к качеству масла. В первом случае сохранится ресурс катализатора, во втором — ШПГ. Рекомендованные сроки ТО:

• цепь ГРМ полежит замене через 100000 км;
• рекомендовано регулировать тепловые зазоры клапанов после прохождения 30000 пробега;
• изготовителем крайне рекомендована очистка вентиляции картера через 2 года;
• производитель рекомендует замену масла и масляного фильтра через 7500 км;
• топливный фильтр нужно заменить после 30000 пробега;
• согласно перечню производителя воздушный фильтр идет под замену ежегодно;
• по требованиям завода антифриз меняют после 40000 км;
• ресурс свечей системы зажигания этих движков составляет 20000 пробега;
• начинают интенсивно прогорать стенки выпускного коллектора через 60 тысяч км.

Обслуживание FB20

В момент замены ГРМ цепи важно правильно выставить усилие натяжителя. Этот узел в FB20 гидромеханический, поэтому перетянутую цепь невозможно ослабить без частичной разборки мотора.

Обзор неисправностей и способы их ремонта

Кроме того, что мотор FB20 в момент обрыва или перескока звеньев цепи гнет клапана, имеются некоторые характерные неисправности:

Ремонт FB20

Для регулировки клапанов, замены/прочистки форсунок и свечей мотор приходится снимать из-за горизонтального расположения ГБЦ по бокам машины под капотом и отсутствия нормального доступа.
