Технические характеристики D4BH 2,5 л/99 л. с.

Блок цилиндров и выпускной коллектор в двигателе D4BH выполнены из чугуна. Впускной коллектор и ГБЦ алюминиевые. Рядная схема двигателя с 4 цилиндрами обеспечивает объемы камер сгорания 2,5 л за счет диаметра цилиндра 91,1 мм и хода поршня 95 мм.

Обозначение D4BH расшифровывается следующим образом:

• D4B – серия;
• H – турбина плюс интеркуллер.

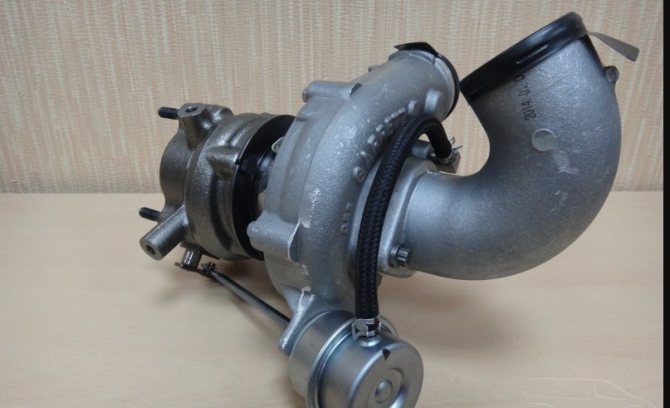

Турбина D4BH

Существуют атмосферные модификации этой же серии D4BA и D4BB, турбированные, но без интеркуллера D4BF. В зависимости от турбины форсировка позволяет получить разные значения параметров дизельного ДВС:

• 716938-5001S – потребовалось увеличить мощность до 140 л. с., использовался в минивэнах завода Hyundai H-1;
• 49135-04300 – 99 л. с., устанавливался изготовителем на минивэны H-1;
• Electronic 715843-5001S – 136 л. с., эксплуатируется с системой TCI в корейских минивэнах Starex;
• 716938-5001S – 140 л. с., производитель рекомендует эту комплектацию для микроавтобусов Starex;
• 49135-04300 – 99 л. с., для Starex 2.5 TD;
• Electronic 715843-5001S – 136 л. с., модернизация системой TCI для микроавтобуса H-1.

Впускной коллектор

В разных комплектациях кроме турбины может отличаться навесное оборудование – масляный насос, впускной коллектор. До 2001 года использовался механический ТНВД, затем с электронным управлением.

Наиболее важные технические характеристики D4BH сведены в таблицу:

Регулируются характеристики двигателя за счет использования разных турбин, конструкций ТНВД и впускного коллектора.

Модернизация D4BH

Двигатель D4BH уже турбирован, на нём установлен интеркулер. Поэтому модернизация в данном случае выглядит как ненужная мера. Кроме того, дальнейшее увеличение давления может повлечь за собой резкое снижение ресурса силового привода.

Хёндай Портер с D4BH

Тюнинг дизельной силовой установки прерогатива исключительно профессионалов. Без профильного образования, знания специфики, проводить доработки опасно. Нужно уметь рассчитывать показатели теплонапряжённости и прочности деталей мотора.

По сути, на D4BH производитель уже провёл модернизацию, подобрав конкретную версию турбины для определённой марки автомобиля, на которые он устанавливается. Базовые характеристики мощности D4BH равны 99 л. с. при объёме 2,5 литра и степени сжатия в 21 единицу.

Видео: портеровский двигатель D4BH

Заказать контрактный двигатель

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать в чем секрет

Особенности конструкции

Изначально двигатель D4BH обладает следующими конструкционными особенностями:

• чугунный блок цилиндров с гильзами;
• головка блока цилиндров из легкого алюминиевого сплава;
• пара балансировочных валов с ременным приводом для уменьшения вибрационных нагрузок;
• пятиопорный коленвал, выполненный из стали ковкой, галтели упрочнены по технологии накатки;
• литой алюминиевый поршень укомплектован компрессионным кольцом со спецпокрытием;
• углы открытия клапанов соответствуют 20 и 55 градусам до ВМТ (впуск, выпуск, соответственно), закрытия — 49 и 22 градуса;
• камеры сгорания вихревого типа, распредвалы литые;
• ТНВД и ГРМ приводятся во вращение общим зубчатым ремнем;
• Регулировка тепловых зазоров клапанов до 1991 года осуществлялась шайбами, затем толкателями разной длины, описание операции заложено в руководство пользователя;
• маслофильтр вынесен на индивидуальный кронштейн;

Блок цилиндров

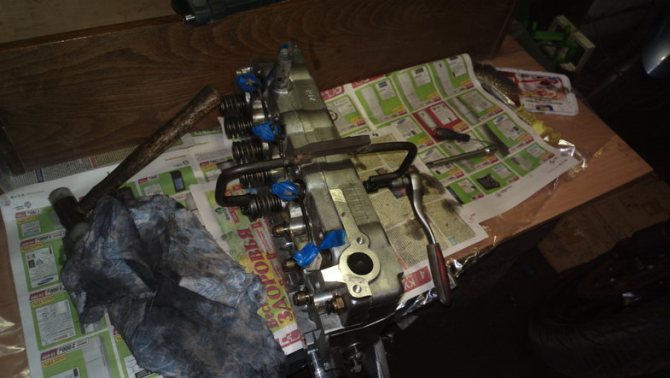

ГБЦ D4BH

ШПГ D4BH

Выполнить капремонт вполне по силам своими руками, однако существуют нюансы комплектации. Например, маслонасосы D4BH и D4BF внешне схожи, но отличаются расположением кронштейна генератора. Если их перепутать, приводной ремень генератора порвется сразу после ремонта, так как шкивы коленвала и генератора станут не соосны.

Описание двигателя D4BF

Двигатель D4BF для автомобиля Хёндай Портер

Выпуск силового агрегата начался в мае 1986 года, когда его установили под капот Митсубиси Паджеро. Он пришёл на смену 4D55, представляя собой революционную на то время конфигурацию:

• чугунный блок цилиндров, рядная 4-цилиндровая схема и компоновка;
• прочный кованый коленвал с двумя балансировочными валами;
• ГБЦ с компактными камерами сгорания и одним распредвалом.

Первые модификации данного мотора были атмосферные. Они развивали 74 л. с. при 4200 об/мин. Компания Хёндай, польстившись на такие показатели, переняла мотор и установила под капоты своих автомобилей подходящего класса. После этого концерн Митсубиси Моторс начал выпуск более мощных двигателей серии — турбированных. В качестве нагнетателя применили MHI TD04-11G, что позволило усилить агрегат до 90 л. с. В то же время Hyundai произвела турбо аналог под индексом D4BF, но уже с другим нагнетателем.

После добавления в конструкцию двигателя интеркулера, мощность агрегата выросла до 104 л. с. Это уже другая модификация — D4BH. Модель с бошевской Коммон Райл и более производительной турбиной появилась в 2001 году. Здесь были применены новейшие поршни, а степень сжатия снизили до 17 единиц. Таким образом, удалось повысить мощность до 114 л. с. Модели силовых агрегатов стали обозначаться как DiD и отвечать эко нормам Евро-3.

С 2005 года стали производиться модификации с ГБЦ типа DOHC. На этом моторе нашла применения система Коммон Райл 2 поколения. Было две таких версии: одна с турбиной IHI RHF4, другая — с той же турбиной, но с изменяемой геометрией. Первый вариант выдавал 136 л. с., второй — и того больше — 178 л. с. Выхлоп обоих двигателей соответствовал последним нормам Евро.

Мотор D4BF был заменён на 4N15 в 2020 году

1996 год ознаменовался снятием мотора D4BF с производства. Митсубиси заменил его на 4M40, но частично. Производство легендарного движка продолжалось, но только для отдельных автомобилей и ряда стран. Полностью был заменён в 2020 году на 4N15.

Перечень модификаций ДВС

Условно к разновидностям мотора D4BH можно отнести несколько вариантов этой же серии:

• D4BF – не имеет интеркуллера
• D4BA – атмосферная модификация;
• D4BB – такая же атмосферная версия, но объем увеличен до 2,6 л.

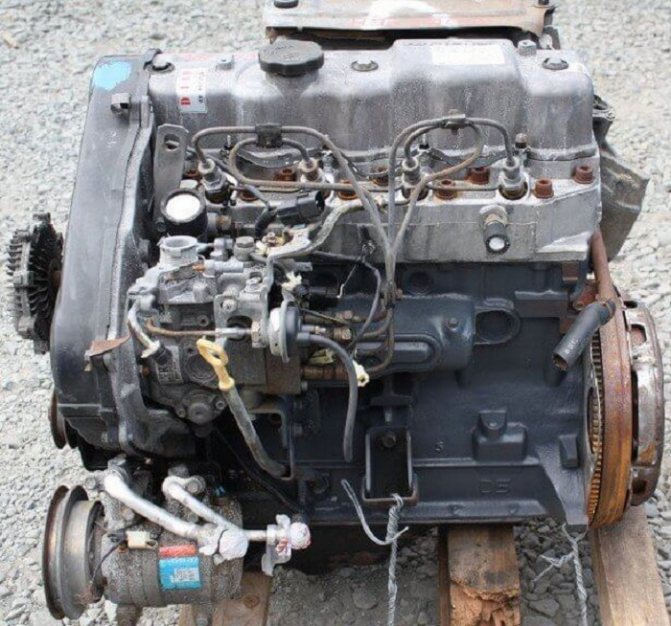

ДВС D4BB

В каждой из этих модификаций применяется собственное навесное оборудование, которое не подходит для базового варианта.

Эксплуатации D4BF на автомобилях разного типа

В коммерческой сфере автомобильный двигатель является важнейшим звеном, так как от его возможностей непосредственно зависит доход. Хёндай Портер как раз такая машина. Она оснащена двигателем D4BF на 2,4 литра. Грузовик отлично маневрирует в условиях города, ведь он небольшой. При этом у него отменная грузоподъёмность — 2 тонны.

Хёндай D4BF

Другая модель Хёндай под названием Галлопер, также комплектуется мотором D4BF. Это уже не грузовик, а джип, созданный для иных решений. Силовая установка выполнена на этом автомобиле в двух версиях: в обычном варианте и с турбонаддувом.

Разница между этими модификациями огромная: если простая версия ДВС (что на Портере) выдаёт всего 80 л. с., то турбированная модификация (D4BF) способна развивать мощность до 105 л. с. И при этом расход горючего практически не увеличивается. Так, внедорожник Galloper расходует всего на полтора литра солярки больше, чем компактный грузовик Porter.

Хёндай Портер, оснащённый 5-ступенчатой коробкой передач и описываемым двигателем, расходует примерно 11 литров солярки на 100 км пути.

Плюсы и минусы

Неприятной особенностью дизелей D4BH для владельцев становится ременный привод балансировочных валов с низким эксплуатационным ресурсом. Вторая проблема – вакуумный насос, точнее обрезание этой деталью шлицов на валу генератора, разбитый задний подшипник.

Вакуумный насос D4BH

В остальном дизель хлопот владельцам не доставляет, считается очень надежным и ресурсным. В среднем капитальный ремонт производится после 350 000 км пробега. Для автомобилей D и E класса расход топлива и смазки вполне экономичный.

Причины возникновения проблем с D4BF

Каждая поломка силового агрегата с чем-то связана. Важно уметь различать причины неисправностей D4BF. Их, на самом деле, не так много.

1. Неправильная, чрезмерная эксплуатация отрицательно сказывается на работе дизельного агрегата, приводит к быстрому износу поршней, вкладышей и других элементов.
2. Несоблюдение правил обслуживания также приводит к различным проблемам. Например, если менять масло после 10-тысячного пробега или ещё реже, двигатель может застучать. Сам производитель указывает, что замена должна быть проведена каждые 6-7 тыс. км пробега. Важно также заливать качественное масло, а не что попало.
3. Использование низкосортного дизельного топлива является причиной чуть ли не всех неполадок на D4BF, возникающих раньше срока.
4. ТНВД тесно связан с работой двигателя. Если, например, в Хёндай Портер насос начнёт барахлить, надо срочно осматривать и мотор. Значительный вред ТНВД приносит некачественная солярка с содержанием воды, частичек пыли и других примесей.
5. Естественный износ деталей никто не отменял. После определённого пробега на D4BF может выйти из строя практически любой узел мотора.

Список моделей авто, в которых устанавливался

Производитель реализовал мотор D4BH в качестве силового агрегата на следующих автомобилях Hyundai:

• Terracan – универсал с передним/полным приводом;
• Galloper – внедорожник;
• Porter – коммерческий грузовик с доступом к мотору из салона;
• Porter II – грузовик с улучшенным дизайном кабины;
• H-1/Starex – минивэны LVC;
• H-1/Grand Starex – минивэн для внутреннего рынка Кореи.

Hyundai Porter

Также рекомендовано конструкторским отделом производителя применение этих движков в грузовичках Kia Bongo/K2500.

Поломки топливного насоса высокого давления (ТНВД)

ТНВД – это очень важный агрегат, от которого во многом зависит работа двигателя. Выходит из строя насос чаще всего при износе определенных элементов. В Hyundai Porter это может проявляться в ослаблении натяги и увеличенным зазором. Если детали стоят не на своих местах, то они становятся хрупкими, а в щели попадает грязь.

Также срок службы разных элементов значительно укорачивает использование некачественного дизельного топлива.

Если в топливе есть хотя бы минимальный процент воды, то это может привести не только к небольшим поломкам, но и к полному выходу ТНВД из строя. Также на работу системы плохо влияют мелкие частицы пыли или других примесей. Дело в том, что насос работает при высоком давлении и большой температуре, поэтому сторонние элементы могут навредить плунжерным парам.

Чтобы не сталкиваться с поломками ТНВД на Hyundai Porter, необходимо качественное обслуживание, регулярная замена фильтров и промывка.

Регламент обслуживания D4BH 2,5 л/99 л. с.

Официальный мануал на дизельный двигатель D4BH регламентирует следующие сроки ТО:

• замена масла каждые 7500 пробега вместе с масляным фильтром;
• ремень ГРМ имеет ресурс 80000 км, а проверка осуществляется вдвое чаще;
• ремень навесного оборудования способен отходить 60000 пробега;
• топливный фильтр следует обновлять через 40000 км;
• замена воздушного фильтра производится каждые 40000 пробега;
• свойства антифриза резко снижаются после 20000 км.

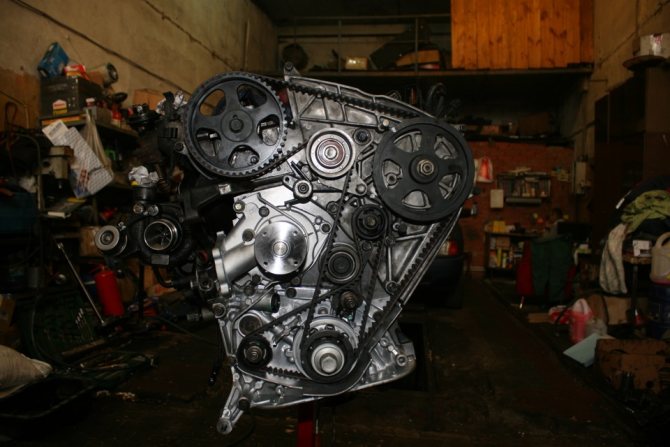

Замена ремня ГРМ

Достаточно компактное устройство ДВС неизбежно приводит к прогоранию выпускного коллектора, поэтому через 30000 км его необходимо осматривать, а менять примерно вдвое реже.

Признаки неисправностей мотора

Неисправности ДВС

Первые звоночки капитального ремонта двигателя можно определить по следующим признакам:

• машина неожиданно стала расходовать больше горючего;
• нестабильной стала подача солярки от ТНВД к форсункам;
• начал сходить со своего места ремень ГРМ;
• обнаружилась течь из насоса высокого давления;
• двигатель издаёт посторонние звуки, шумит;
• возникает чересчур много дыма из глушителя.

Крайне важно обращать на эти симптомы внимание, своевременно проводить техобслуживание. Необходимо избегать агрессивной манеры вождения, не перегружать автомобиль, всегда проверять новые топливные элементы на брак и низкое качество. Замену масла проводить согласно требованиям производителя, заливать всегда хорошие составы.

1. Хорошее масло обязано иметь сертификат качества.
2. Оно должно быть синтетическим и иметь длительный срок эксплуатации.
3. Лубрикант обязан быть стойким к окислению, обладать высокими смазывающими свойствами.

Обзор неисправностей и способы их ремонта

Несмотря на надежную конструкцию и достаточно высокие эксплуатационные характеристики мотор D4BH имеет следующие «болезни»:

Ремонт дизеля D4BH

Не следует забывать, что поршень стопроцентно гнет клапана в момент обрыва ремня ГРМ. При замене форсунок производитель рекомендует проверять на стенде и б/у и новые изделия, чтобы убедиться в их работоспособности.

Характерные неисправности двигателя

Первая неисправность, на которую сразу же обращают внимания владельцы автомобилей, это потеря двигателем своей мощности. Происходить такое может по разным причинам, приведём самые распространённые.

1. Может засориться топливный бак, а вернее — сетка или фильтр. Проблема решается прочисткой или заменой фильтра.
2. Не исключено, что выработался воздушный фильтр. Это повлечёт за собой замену картриджа.

Ремонт дизельного двигателя

Вторая неисправность двигателя связана с плавающими оборотами. Причинами становится засорение форсунок или неисправность прокладки рециркуляционного клапана. Инжектор можно почистить или заменить форсунки, а прокладку обновить.

Третья неисправность — шумность дизельного мотора и даже высокая дымность, что связано с задиром цилиндров или залёгшими кольцами. Чтобы исправить неполадки, рекомендуется восстановить поверхности цилиндров и заменить/раскоксовать кольца. Сильно дымить мотор D4BH может также из-за выработанных маслосъёмных колпачков.

В случае обрыва ремня ГРМ, поршень на D4BH обязательно гнёт клапана. Поэтому надо всегда внимательно за этим следить, чтобы не допускать подобных ситуаций.

Течь масла — следующая проблема. В этом виновата обычно прокладка клапанной крышки. Если с ней всё в порядке, то рекомендуется проверить сальники коленвала, балансирных валов и распредвала. Также надо обратить внимание на прокладку поддона и датчик масла.

О проблемах с ГБЦ можно судить по бурлящему антифризу в бачке. Лучше сразу купить новую головку, чтобы не было трещин и проблем с работой двигателя.

Варианты тюнинга мотора

Поскольку двигатель D4BH уже имеет и турбину, и интеркуллер, произвести для него тюнинг становится практически невыполнимой задачей. Дальнейшее увеличение давления, во первых, зависит от конструкции турбины, во вторых резко снижает ресурс силового привода.

Дизель D4BH не подлежит тюнингу

В принципе, производитель мотора D4BH уже производит тюнинг на заводе, подбирая конкретную версию турбины для определенного грузовика, минивэна или внедорожника, на которые он устанавливается.

Таким образом, мотор D4BH производителя KMJ является турбированным рядным силовым приводом продольного расположения для тяжелых транспортных средств в линейке Hyundai и Kia. Базовые характеристики равняются 99 л. с., 2,5 л и 230 Нм, соответственно при степени сжатия 21 единица.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Тюнинг двигателя 4D56

Чип-тюнинг

Такой старый мотор родом из 80-х не стоит трогать и пытаться увеличить мощность, хорошо что он вообще ездит. Но вас это скорей всего не остановит, поэтому езжайте в тюнинг контору, которая возьмется за чип-тюнинг 4D56 и залейте более злую прошивку. Версию на 115 л.с. можно раскачать до 140-145 л.с. и добавить около 70-80 Нм крутящего момента. Двигатель 4D56 на 136 л.с. чипуется в 170-175 л.с. при 3700 об/мин, а момент увеличивается до 350+ Нм при 1800-2400 об/мин. Топовая модель на 178 л.с. может дать до 210 л.с. при 4000 об/мин и момент 450+ Нм при 2100-2300 об/мин.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-
