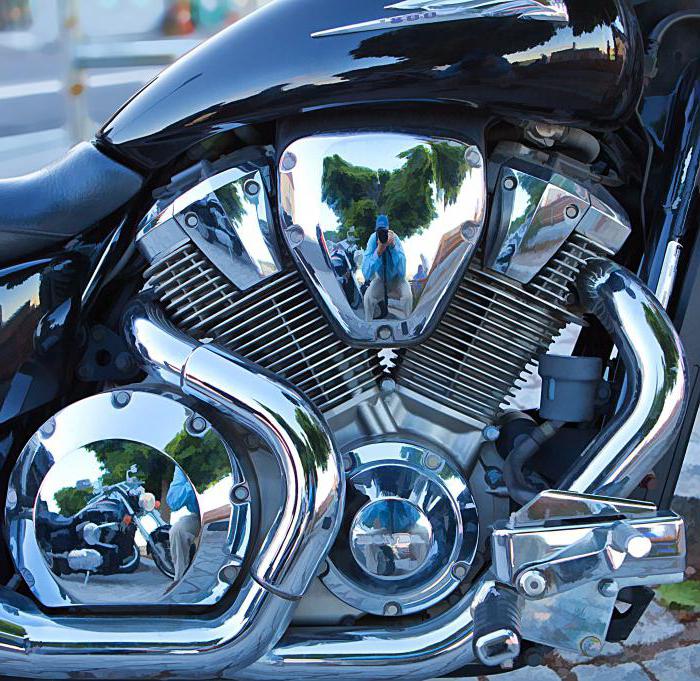

Виды двигателей мотоциклов

Бывают двухтактные и четырехтактные моторы, принцип работы которых несколько отличен.

Также на мотоциклах устанавливают разное количество цилиндров.

Помимо родного карбюраторного мотора, часто можно встретить инжекторные агрегаты. И если первый вид мотоциклисты привыкли исправлять самостоятельно, то инжекторный двигатель с прямой системой впрыска своими руками чинить уже проблематично. Давно уже выпускают дизельные мотоциклы и даже с электродвигателем. В статье будут рассматриваться характеристики двигателя мотоцикла карбюраторного типа.

Китайские двигатели

Сейчас не все могут себе позволить восстанавливать отечественную мототехнику, приобретать качественные японские или американские мотоциклы. Китайская продукция на порядок дешевле и пользуется хорошим спросом. Моторов, которые бы разработали китайские инженеры, нет. Все агрегаты – это переработанные ДВС от «Хонда», «Ямаха», «Сузуки» или же проданные лицензированные агрегаты от этих же брендов. Четырехтактные экземпляры вполне качественные, так как изготавливаются на японских линиях. А вот по поводу двухтактных ДВС у многих мнения сугубо негативные.

Моторы из Китая имеют две маркировки. Одна применяется для внутреннего использования, а вторая нужна для всего остального мира. Первые буквы в названии – это завод. Цифра 1 означает, что мотор с одним цилиндром, 2 – соответственно, с двумя. Третья буква – это объем. Так, I – это двигатель мотоцикла 125 см3. A,B — 50 см3, G – до 100 см3. L – до 200 кубических сантиметров.

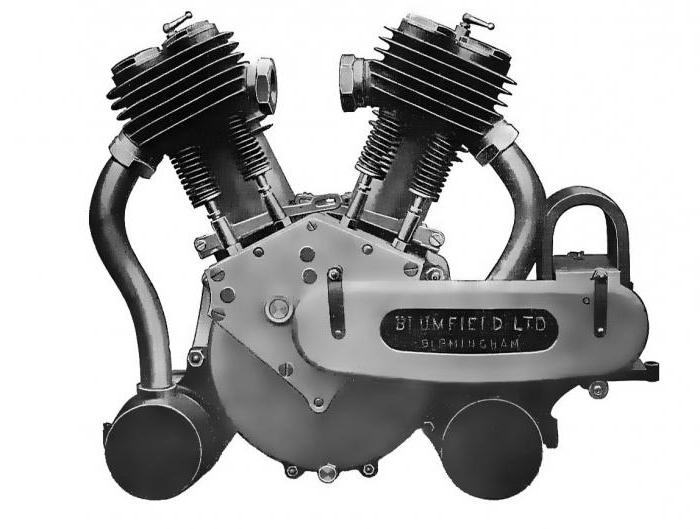

Владельцы китайских лицензионных моторов утверждают, что по качеству и техническим характеристикам, а также по надежности они значительно лучше отечественных силовых агрегатов. Также они практически беспроблемные – нужно понимать, что это все-таки не китайское народное творчество, а мотор, изготовленный по лицензии. Даже двигатель мотоцикла на 250 «кубиков» китайский будет иметь достаточный уровень надежности.

Четырехтактный двигатель

Такие моторы имеют рабочий цикл в четыре такта поршня и два оборота коленвала. Схема двигателя наглядно показывает устройство поршневого ДВС и его рабочий процесс.

1. При впуске поршень опускается от верхней мертвой точки, засасывая смесь через открытый клапан.
2. При сжатии поршень, поднимающийся от нижней мертвой точки, сжимает смесь.
3. При рабочем ходе смесь, загоревшись от электрической свечи, сгорает, и газы перемещают поршень вниз.
4. При выпуске поршень, поднимаясь, выталкивает отработавшие уже газы через открытый выпускной клапан. Когда им снова достигается верхняя мертвая точка, выпускной клапан закрывается, и все повторяется заново.

Преимуществами четырехтактников являются:

• надежность;
• экономичность;
• менее вредный выхлоп;
• небольшой шум;
• масло с бензином предварительно не смешивается.

Конструкцию этого вида может отобразить следующая схема двигателя.

Двухтактный двигатель

Объем двигателя мотоцикла этого вида, как правило, меньше, а рабочий цикл занимает один оборот. Кроме того, в нем нет впускных и выпускных клапанов. Эту работу воспроизводит сам поршень, который открывает и закрывает каналы и окна на цилиндрическом зеркале. Также при газообмене применяется картер.

Преимуществами этого двигателя являются:

• при одинаковом объеме цилиндра он имеет мощность, превосходящую четырехтактник в 1,5-1,8 раз;
• не имеет распределительного вала и клапанной системы;
• изготовление обходится дешевле.

Устройство

Размещение цилиндров здесь оппозитное (такое же, как и на других советских мотоциклах в классе тяжелых). По особенностям конструкции и техническим характеристикам это отечественный форсированный ДВС для мотоциклов дорожного типа.

Цилиндры, расположенные горизонтально, значительно лучше охлаждаются, а кривошипно-шатунный механизм лучше уравновешен. Что касается системы питания, то для каждого цилиндра инженеры предусмотрели по отдельному карбюратору. Это облегчало запуск и увеличивало мощность двигателя мотоцикла.

Индекс агрегата – МТ8. Кроме конструктивных отличий, он превосходил прочие моторы и в технических характеристиках. Так, мощность составляет 32-35 лошадиных сил. Максимальная скорость составляла 90-105 километров в час, если мотоцикл был оснащен коляской. Расход топлива составил шесть литров на 100 километров. При этом объем двигателя мотоцикла – всего 650 кубических сантиметров.

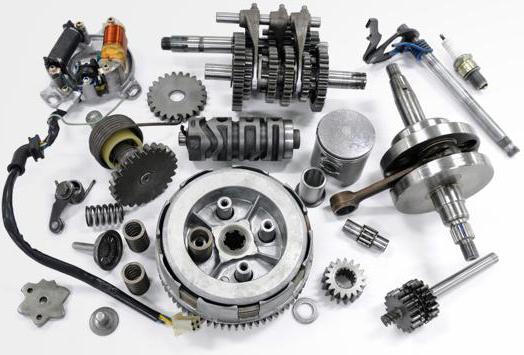

Цилиндры и рабочий процесс в них

Рабочий процесс одного и другого двигателя происходит в цилиндре.

Поршень здесь перемещается по цилиндрическому зеркалу или вставной гильзе. Если работает воздушное охлаждение, то цилиндрические рубашки имеют ребра, а при водном охлаждении — внутренние полости.

Коленвал через шатун воспринимает движение поршня, трансформируя его во вращательное, а затем передавая крутящий момент трансмиссии. Также от него начинают работать газораспределительный механизм, насос, генератор и уравновешивающие валы. Коленчатый вал имеет одно или несколько колен в зависимости от количества цилиндров.

В четырехтактном моторе, чтобы цилиндр лучше наполнялся смесью, впуск начинается еще до достижения поршнем верхней мертвой точки, а заканчивается после прохождения им нижней мертвой точки.

Очистка его начинается еще до достижения нижней мертвой точки, а выталкиваются отработавшие газы при движении поршня к верхней мертвой точке. После этого выпускной клапан закрывается, чтобы газы покидали цилиндр.

На моторе этого вида используются следующие типы газораспределительного механизма:

• OHV;
• OHC;
• DOHC.

В последнем типе имеется минимальное количество элементов, благодаря чему коленчатый вал может вращаться быстрее. Поэтому DOHC получает все большее распространение.

Четырехтактные моторы имеют более сложную конструкцию по сравнению с двухтактными, так как имеют систему смазки и газораспределительный механизм, отсутствующий у двухтактников. Тем не менее они стали широко распространяться из-за экономичности и менее вредного воздействия на окружающую среду.

Двигатели мотоциклов чаще всего бывают одно-, двух- и четырехцилиндровыми. Но встречаются агрегаты и с тремя, шестью и десятью цилиндрами. Цилиндры при этом бывают рядными — продольными или поперечными, горизонтальными оппозитными, V-образными и L-образными. Рабочий объем моторов обычно имеют не выше полутора тысяч кубов эти мотоциклы. Мощность двигателя — от ста пятидесяти до ста восьмидесяти лошадиных сил.

Схема мотоцикла

Хай, байкерам, байкершам, ну и просто любителям двух-, трех-, четырехколесной техники! Данный портал переполнен данными, порой недостающими для многих любителей несущего свободу транспорта и реставрации мото. Если Вы непосредственно ищете схемы электрооборудования или двигателей отечественных мотоциклов, Вам нужно перейти по этой ссылке. В этой же статье размещена информация, касающаяся общих принципов строения железных коней. Мы подарим уверенность тем, кто только начал изучать байки, и украсим настроение, описывая необычные мотоциклы, для тех, кто уже укрепился в байкерском движении.

Данный раздел призван описать схему мото техники для начинающих любителей двухколесных коней. Ниже поданная краткая информация визуального характера поможет вам разобраться в самых простых стальных скакунах. Именно так выглядели байки 1960-х гг. от ведущих мировых производителей подобной продукции. Причем касается это былых мото-легенд и современных брендов железных коней. По данной картинке можно изучать историю строения мотоциклов.

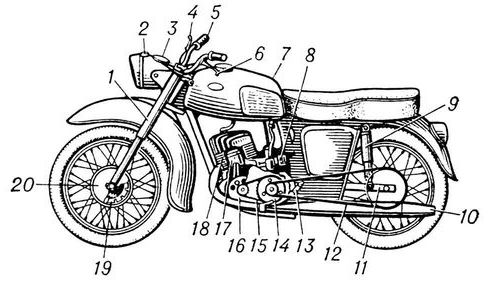

Под первым номером на схеме указана вилка передних амортизаторов. Сами пружины, при этом, в передней части мото вы не увидите, так как последние скрыты под железным кожухом, называемым штанами. Под номером 2 указаны лампы световой индикации приборной панели. В старых моделях байков их устанавливали непосредственно в верхней части фары. Третий номер — это спидометр.

Номер 4 представлен ручкой привода передних тормозов. 5 — это ручка (газа), изменяющая уровень подачи топлива с помощью дросселя. Под номером шесть указан рычаг сцепления. 7 — бензобак. 8 — воздухоочиститель. Именно так и выглядели его старые образцы. Номер 9 на рисунке представлен задними амортизаторами. 10 — выхлопная труба (а именно «глушак»).

11 номер покажет вам заднюю вилку (маятник). 12 — это цепь (цепной привод). Под номером 13 указан двигатель (его картеры). 14 представлен ведущей звездочкой. 15 — это моторная цепь. Номер 16 указывает на левую крышку картера (мотора). 17 — поршень. 18 — цилиндр (в народе именуемый, как «поршневая»). Под номером 19 на мото схеме продемонстрированы тормозные колодки переднего колесного барабана. Ну и 20 — это уже сам барабан переднего колеса.

Моторное масло

Смазка необходима для того, чтобы между деталями мотора не возникало чрезмерное трение. Она реализуется при помощи моторных масел, имеющих стойкую структуру от воздействия высоких температур и малую вязкость при низких показателях. Помимо этого, они не образуют нагар, не агрессивны к пластмассовым и резиновым деталям.

Масла бывают минеральными, полусинтетическими и синтетическими. Полусинтетика и синтетика стоят дороже, но эти виды предпочитают больше, так как считается, что они полезнее для двигателя. Для двухтактников и четырехтактников применяются разные виды масел. Также они отличаются по степени форсировки.

«Мокрый» и «сухой» картер

В четырехтактных двигателях используют три способа подачи масла:

• самотек;
• разбрызгивание;
• подача под давлением.

Причем большинство трущихся пар смазываются под давлением от масляного насоса. Но есть и те, которые смазываются масляным туманом, образующимся вследствие разбрызгивания кривошипно-шатунного механизма, а также детали, к которым масло стекается по каналам и желобам. При этом поддон картера служит резервуаром. Его называют в этом случае «мокрым».

В других мотоциклах предусмотрена система «сухого» картера, где одной секцией масло откачивается в бак, а другой подается под давлением к местам трения.

В духтактниках смазка происходит маслом, которое находится в парах топлива. Его смешивают с бензином предварительно, или во впускном патрубке оно подается насосом-дозатором. Этот последний вид получил название «система раздельной смазки». Он особенно распространен на зарубежных моторах. В России система входит в двигатель мотоцикла «Иж Планета 5» и «ЗиД 200 Курьер».

Преимущества конструкции

Главное отличие этого двигателя от всех прочих – это камеры сгорания более совершенной конструкции. Они имеют гильзу из чугуна, которая заключена в рубашку охлаждения из алюминиевого сплава. Здесь уже нет чугунных литых цилиндров, которые постоянно были подвержены перегреву на «Уралах» и других тяжелых мотоциклах.

Такой подход позволил значительно улучшить охлаждение и полностью исключить работу ДВС в режиме перегрева. На «Уралах» к такой конструкции пришли только в начале 80-х годов. Еще одна особенность – монолитный, а не составной коленвал, а также вкладыши в нижних головках на шатунах (а не подшипники качения). Это позволило значительно снизить шум. А еще у владельцев есть возможность легкого ремонта двигателя мотоцикла (в частности, коленчатого вала). При этом такой ремонт можно выполнять до четырех раз. Было мнение, что этот агрегат часто клинил из-за этих самых вкладышей. На самом деле клинил мотор не из-за этого, а из-за халатного обращения владельцев. Несвоевременно менялось масло, применялись некачественные масла в двигатель мотоцикла. Один-единственный недостаток данного силового агрегата – это несовершенный процесс фильтрации масла при помощи центрифуги. В остальном технология была неплохой и весьма современной.

Жидкая система охлаждения

Вариант подобен тому, что устанавливается на автомобилях. Теплоносителем здесь выступает антифриз, который является низкозамерзающим (от минус сорока до минус шестидесяти градусов по Цельсию) и высококипящим (от ста двадцати до ста тридцати градусов по Цельсию). Помимо этого, антифризом достигается антикоррозийный и смазывающий эффект. Чистую воду в этом качестве использовать нельзя.

Перегрев системы охлаждения может быть вызван перегрузкой или загрязнением поверхностей, отводящих тепло. Также в ней могут сломаться отдельные элементы, из-за чего жидкость вытечет. Поэтому за работой охлаждения необходимо постоянно следить.

Система питания

В качестве топлива для карбюраторных мотоциклов используют бензин, октановое число которого не ниже 93.

Двигатели мотоциклов имеют систему питания, в которую входит топливный бак, кран, фильтр, воздушный фильтр и карбюратор. Бензин находится в баке, который в большинстве случаев установлен выше мотора для того, чтобы самотеком поступать в карбюратор. В иных случаях он может подаваться при помощи специального насоса или вакуумного привода. Последний можно встретить на двухтактниках.

В топливном баке имеется крышка со специальным отверстием, куда поступает воздух. Во многих зарубежных мотоциклах, впрочем, воздух попадает через угольные резервуары. А некоторые имеют на крышке замок.

Благодаря топливному крану предотвращается подтекание топлива.

Через воздушный фильтр в карбюратор поступает воздух. Фильтр бывает трех видов.

1. В компактно-масляном типе воздух поступает в центр, поворачивает на 180 градусов и проходит в фильтр. При этом он очищается при повороте потока, где тяжелые частицы оседают в масле. Таким фильтром снабжен двигатель мотоцикла «Урал» и «Иж». Однако за рубежом используются другие виды, бумажные и поролоновые.
2. Бумажные фильтры являются одноразовыми. Их необходимо менять на каждом техническом обслуживании.
3. Поролоновые фильтры многоразовые — их можно промывать и вновь пропитывать маслом.

Спортивные мотоциклы, у которых двигатель 250 кубов и выше, сегодня имеют систему так называемого «прямого впуска», когда забор воздуха происходит спереди обтекателя, благодаря чему наполнение цилиндров на высоких скоростях увеличивается.

Геометрия мотоцикла и ее влияние на управляемость

Этот текст для тех, кому интересно разобраться в чем отличие и суть одноколейных транспортных средств. Ничего сложного, всё в рамках школьного курса математики и чуть физики.

Для начала познакомимся с кинематикой. Кинематика не учитывает массу тел и силы, действующие на эти тела, а лишь описывает их геометрические свойства, в отличие от динамики. Кинематическое исследование одноколейных транспортных средств имеет важное значение, поскольку оно помогает объяснить их динамическое поведение. Для наглядности тут будут приводиться некоторые простые примеры динамического поведения мотоциклов, чтобы показать, как кинематические особенности влияют на их устойчивость и маневренность.

Итак: кинематическое определение мотоцикла.

Хотя мотоциклы состоят из большого количества механических деталей, включая некоторые сложные, со строго кинематической точки зрения, условно рассматривая подвески как жесткие, мотоцикл можно определить просто как пространственный механизм, состоящий из четырех твердых тел:

• Задняя сборка (рама, седло, бак, двигатель, трансмиссия)
• Передняя сборка (вилка, траверсы, рулевая колонка и руль)
• Переднее колесо
• Заднее колесо

Эти тела соединены тремя поворотными шарнирами (ось рулевого управления и две оси колес) и находятся в контакте с землей в двух точках, которые мы называем пятнами контакта, как показано на рисунке ниже

Отметим, что число степеней свободы мотоцикла всего 3. У нас 4 твердых тела, каждое из которых имеет 6 степеней свободы (движение по осям – 3 и повороты вокруг осей – 3) 6х4 = 24. Учитывая, что 15 степеней свободы, ограничено 3-мя поворотными шарнирами и 6 степеней свободы, устранены 2-мя точками контакта колеса с землей. Если их вычесть из указанных 24-х степеней свободы ограниченные 21, то остается 3 — поступательное движение вперед, поворот руля и наклон относительно оси, проходящей через пятна контакта с землей.

Во время движения мотоциклист оперирует всеми тремя степенями свободы в соответствии со своим личным стилем и мастерством: результирующее движение мотоцикла и соответствующая траектория зависят от комбинации во времени трех движений, связанных с тремя степенями свободы. Эти соображения были сформулированы в предположении, что шины движутся без проскальзывания. Однако на самом деле движение шин — это не просто процесс качения. Разгон, торможение, движение в наклоне генерируют продольные и поперечные силы, которые приводят к проскальзыванию колес, в разной степени в зависимости от дорожных условий. Соответственно, в имеющимся трем степеням свободы мы должны добавить еще четыре, то есть продольное и поперечное проскальзывание каждого из колес.

Это кинематическое исследование относится к жесткому мотоциклу, т. е. без подвесок с колесами, с недеформируемыми шинам, и схематизированным в виде двух тороидальных твердых тел с круговыми сечениями. Теперь непосредственно о геометрии.

Мотоциклы можно описать с помощью следующих геометрических параметров:

• p – колесная база
• d — оффсет – расстояние между центром переднего колеса и плоскостью, в которой лежит ось рулевой колонки
• ε – кастор (угол наклона оси рулевой колонки)
• Rr– радиус заднего колеса
• Rf– радиус переднего колеса
• tr– радиус сечения задней шины
• tf — радиус сечения передней шины
• a – механический трейл
• an – геометрический трейл

Геометрический и механический трейлы могут быть описаны в следующих выражениях:

an = Rf*sin ε – геометрический или, как его еще называют — нормальный трейл. В данном случае это соотносится со словом «нормаль» — перпендикуляр и правильнее его называть геометрическим.

a = an*cos ε = Rf*tan ε – d/cos ε – механический или просто трейл.

Для простоты понимания мы будем пользоваться понятием механического трейла, но для построения, например, математической модели мотоцикла этого будет недостаточно.

Основными геометрическими параметрами для описания управляемости мотоцикла с точки зрения восприятия водителем являются трейл, кастор и колесная база. Однако неправильно было бы использовать только их независимо от других параметров, из-за сильного взаимодействия между ними. Далее будет показано каким образом эти параметры влияют на кинематическое и динамическое поведение мотоциклов.

Trail это то, что следует за чем-либо, как шлейф. Слово «трейлер», например, как раз наглядно показывает суть этого значения. Во избежание путаницы предлагаем не переводить значения этих терминов, например, как «след» или «вынос», а оставить как есть – «трейл». То же самое касается «оффсета», ибо в разных источниках он встречается под названием и «вылет» и «вынос», хотя, при этом могут иметь ввиду совсем другой геометрический параметр.

Величина колесной базы варьируется в зависимости от типа мотоцикла. Он колеблется от 1200 мм в случае небольших скутеров, 1300 мм для легких мотоциклов (125 куб. см), 1350 мм для среднекубатурных (от 250 куб. см) и до 1600 мм и выше для туристических мотоциклов большой кубатуры.

В целом, увеличение колесной базы, при условии, что остальные параметры остаются неизменными, приводит как к положительным, так и отрицательным эффектам.

Отрицательные:

• уменьшение жесткости несущей конструкции. Это негативно сказывается на управляемости
• увеличение радиуса разворота
• увеличение усилия, прилагаемого к рулю для поворота

Положительные:

• уменьшение степени перераспределения веса между колесами при разгоне и торможении. Меньше вероятность опрокидывания как вперед, так и назад
• Меньшая чувствительность к неровностям
• Улучшение курсовой устойчивости

Геометрические характеристики рулевой колонки, такие как трейл и кастор наиболее чувствительно влияют на управляемость и курсовую устойчивость. Значения угла наклона рулевой колонки – кастора варьируются в зависимости от целевого использования мотоцикла. Например, на мотоциклах для спидвея он составляет 19о, для спортбайков 21-24о, для туристов 27-34о. С точки зрения конструкции, малый угол усугубляет напряжение вилки в процессе торможения, а поскольку она все же не идеально жесткая и имеет свойство и гнуться и скручиваться, то усиление деформации может вызвать опасные колебания в передке, называемое вобблингом.

Величина трейла тесно связана с углом наклона рулевой колонки. Для ощущения хорошей управляемости мотоцикла при увеличении кастора, соответственно должен быть увеличен трейл.

Параметры трейла также изменяются в зависимости от типа мотоциклов и их колесной базы и могут составлять 75-90 мм на спортивных мотоциклах, 90-100 мм на спорттуристах и до 120 мм на тяжелых туристах.

Функция рулевого управления на мотоцикле по существу заключается в том, чтобы вызвать изменение боковой силы, необходимой для изменения направления движения или обеспечения равновесия. Исходя из этого, привод рулевого управления может гипотетически состоять из двух маленьких рычагов, расположенных перпендикулярно переднему колесу, которые при воздействии на них могли бы генерировать боковые толчки. С геометрической точки зрения классический рулевой механизм описывается тремя параметрами

• Кастор ε
• Оффсет d
• Радиус переднего колеса Rf

Эти три параметра позволяют рассчитать значение геометрического трейла. Трейл считается положительным, когда точка пересечения проекции оси рулевой колонки находится впереди пятна контакта переднего колеса. Как уже говорилось, механический трейл выражается уравнением a = an/cos ε, где an это геометрический трейл, который измеряется в плоскости, перпендикулярной оси рулевой колонки. Значение трейла является наиболее важным для устойчивости мотоцикла, особенно при прямолинейном движении.

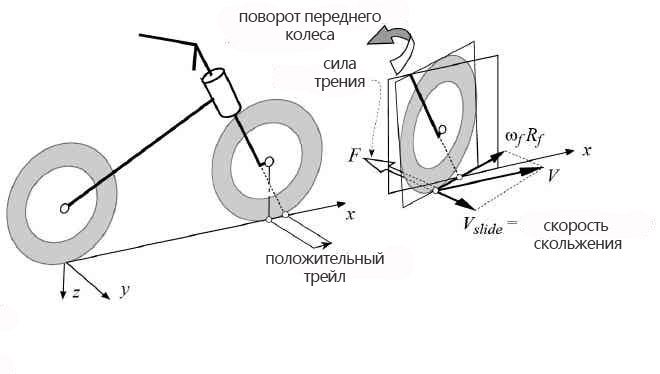

Каким образом возникает стабилизирующий эффект положительного трейла при прямолинейном движении?

Представим мотоцикл, движущийся со скоростью V прямолинейно

И допустим, что он подвергается внешнему воздействию. Будь то порыв ветра или неровность на дороге, способствующая отклонению переднего колеса влево. Мотоцикл движется вперед с постоянной скоростью V и пятно контакта переднего колеса также движется в этом же направлении и с той же скоростью. Вектор V можно представить в виде двух ортогональных (перпендикулярных) компонентов. Вектор ωfRf представляет собой направление и скорость движения пятна контакта и находится в плоскости переднего колеса, повернутого налево. Вектор Vslideпоказывает скорость скольжения пятна контакта и лежит в плоскости дороги. Сила трения F действует на переднюю шину (правильнее сказать — дорожное покрытие действует с силой F) параллельно вектору Vslide, но в противоположном направлении. Так как трейл положительный, то сила F генерирует момент, старающийся выровнять переднее колесо. Именно так и происходит, когда вы начинаете толкать вперед тележку в супермаркете. Каждое колесо такой тележки имеет трейл, но не за счет наклона поворотной оси, а за счет смещения оси и пятна контакта – оффсета.

Выравнивающий момент прямо пропорционален величине трейла. И наоборот, если представить, что пятно контакта находится впереди точки пересечения проекции оси рулевой колонки с дорожным покрытием, как, например в случае наезда на неровность, то трейл становится отрицательным. В таком случае сила F генерирует момент, который стремится не стабилизировать переднее колесо, а наоборот повернуть его еще сильнее, что выводит мотоцикл из состояния равновесия.

Малое значение трейла создает соответственно небольшой выравнивающий момент силы F. Если у водителя складывается впечатление, что рулевой механизм работает легко, то нужно понимать, что он очень чувствителен к неровностям на дороге. Более высокие значения трейла (полученные при больших значениях кастора) повышают устойчивость прямолинейного движения мотоцикла, но резко снижают маневренность.

Итак, что мы имеем: при повороте колеса относительно рулевой колонки возникает сила F прямо пропорциональная величине трейла. Это же самое, но в гораздо меньшей степени происходит и с задним колесом.

В данном случае мы будем оперировать понятиями геометрического трейла an – передний, bn — задний. Напомним зависимости:

an = cos ε

bn = (p + a) cos ε

Где ε — кастор, p – колесная база.

Это простой анализ показывает, как колесная база и трейл тесно связаны друг с другом и поэтому должны рассматриваться вместе. Не совсем корректно определять трейл как малый или большой без привязки к колесной базе мотоцикла. В таком случае было бы правильнее в качестве параметра сравнения использовать соотношение между передним и задним геометрическим трейлом:

Rn = an/bn

В среднем передний геометрический трейл составляет 4-8% от заднего. У спортбайков это соотношение приблизительно около 6-6,5%, у туристов от 6-ти до 8-ми, у тяжелых круизеров 5-6%. Такое соотношение у круизеров получается благодаря большой колесной базе. И делается это для того, чтобы прилагать меньше усилий к рулю, управляя таким тяжелым мотоциклом, особенно маневрируя на низких скоростях. Следует заметить, что эти мотоциклы, как правило, не ездят слишком быстро, поэтому в данном случае стабильность на высокой скорости принесена в жертву управляемости на низкой. Это соотношение также низкое у скутеров, так как они используются (ну или, как минимум, должны использоваться) на низких скоростях, и поэтому маневренность имеет более высокий приоритет, чем стабильность.

Вышеуказанный коэффициент должен учитывать распределение нагрузки на колеса. Мотоциклы с тяжелым передним колесом нуждаются в маленьком трейле, чтобы ими можно было проще рулить. Чем сильнее нагружено переднее колесо, тем больше значения генерируемой боковой силы трения. Поэтому для того же выравнивающего момента, действующего вокруг оси рулевой головки, достаточно меньшего трейла. Тогда более корректный параметр, назовем его коэффициентом управляемости — Rp, будет выглядеть так:

Rp = an/bn(Nf/Nr)

Где Nfнагрузка на переднее колесо, а Nr соответственно, на заднее.

Теперь, когда вы представляете о чем идет речь, взгляните на сравнительную таблицу по геометрии разных мотоциклов:

мотоцикл	p , мм	ε, град	a, мм	an, мм	Развесовка %	Rn	Rp
Ducati Monster 900	1430	23	104	95.7	45.2/54.8	6.78	5.59
Honda VTR1000F	1430	25	97	87,9	47.5/52.5	6,35	5,74
Suzuki GSX-R 750	1395	24	96	87,7	50.4/49.6	6,44	6,54
Yamaha TDM 850	1470	25	105	95,2	49/51	6,71	6,46
Kawasaki VN800	1625	34	149	123,5	43/57	8,4	6,34
Harley Davidson 1200 Sportster	1485	29,6	116.8	101,6	45/55	7,29	5,96
Honda XL600V Transalp	1505	28	108	95,4	47,4/52,6	6,70	6,03
Aprilia Gulliver 50	1255	25,5	55	49,6	42/58	4,2	3,04

Помимо геометрии мотоциклов как таковой, на их поведение, конечно же, влияет и действия водителя и характеристики подвесок и еще многие и многие другие факторы, о которых поговорим в следующих статьях. Если есть пожелания или комментарии, то оставляйте их ниже.

Vittore Cossalter

перевод motoshkola.ru

Карбюратор и его виды

Это устройство подготавливает и дозирует воздушно-топливную смесь, которая после него перейдет в цилиндр. Современные карбюраторы бывают трех видов:

• золотниковые;
• постоянного разрежения;
• регистровые.

Все отечественные моторы, а также двигатель мотоцикла «Урал» имеют золотниковые карбюраторы. Исключение составляет только «Урал-Восток», на котором установлен карбюратор постоянного разрежения.

В золотниковом карбюраторе ручка газа связана с золотником. Через воздействие на него регулируется поступающий в мотор воздух. С золотником связана конусная игла, которая входит в распылитель. При ее изменении смесь обогащается или обедняется. На распылителе установлен топливный жиклер. А вместе все элементы составляют дозирующую систему.

В карбюраторах постоянного разрежения движение ручки газа передается дроссельной заслонке, которая находится ближе к выходу из карбюратора. Воздух в камере над золотником взаимодействует со смесительной карбюраторной камерой. Так получается, что движение золотника регулируется разряжением во впускном тракте.

Регистровые карбюраторы, которыми снабжены многие иностранные одноцилиндровые четырехтактники, например двигатели Honda, совмещают в себе два предыдущих типа. В нем имеются две смесительные камеры, где в одной золотник приводится от ручки, а в другой — от разрежения в смесительной камере.

Big Piston = большой поршень

С ограниченным объемом амортизаторов, размещенных в узких голенях, в которых они работают сравнительно небольшими и сложными для выравнивания поршнями, японцы заменили системой Big Piston. Это гидравлические демпфирующие системы с большими поршнями, которые обеспечивают очень чувствительное и чрезвычайно точное демпфирование.

Большой поршень вилки Big Piston, идущий прямо к голени. Ниже представлены поршни традиционной вилки малого диаметра с регулировочным механизмом демпфирования отскока (справа) и демпфирования отскока, которые размещены в одном цилиндре амортизатора (так называемый патрон).

передняя подвеска мотоцикла

Большие диаметры здесь означают лучший контроль над управлением демпфированием, особенно в диапазоне малых и средних скоростей (речь идет о скорости подвески около 10-150 мм / с). Благодаря этому, мягкий ответ с превосходной стабильностью и обратной связью был согласована.

Следующим шагом было размещение системы демпфинга в одной лаге, а подавление отскока – в другой. Асимметричное разделение нагрузки не является проблемой. Жесткость вполне достаточная, чтобы избежать деформаций во время глубокой и быстрой фиксации вилки.

Следующий шаг в эволюции уже установился в гонках: в вилке с газовым двигателем (закрытый картридж) установлен небольшой газонаполненный амортизатор, который обеспечивает постоянную демпфирующую силу, потому что масло не смешивается в нем с воздухом и не образует эмульсию.

Post Views: 2 714

Запуск

Для того чтобы завести холодный мотор, необходима обогащенная смесь. В камере некоторых карбюраторов для этого имеется утопитель поплавка. Когда нажимается его стержень, уровень топлива в камере резко возрастает до уровня выше допустимого. Из-за этого топливо начинает перетекать во впускной трубопровод. А часть топлива вытекает наружу. С некоторых пор, правда, конструкции карбюраторов выполняют таким образом, чтобы пары не попадали наружу. Такие конструкции предполагают использование обогатительной смеси, представляющей собой воздушную заслонку или еще один топливный канал. Ее применяют вместо утопителя.

В последнее время четырехтактные двигатели мотоциклов часто имеют систему впрыска топлива на электроуправлении. Она состоит из топливного насоса с электроприводом, аккумулятора, электромагнитных форсунок, электронного БУ, который соединен с различными датчиками, распределительного трубопровода.

Встречаются также системы регулирования моторов, где регулировка систем питания и зажигания объединены, что повышает экономичность и в то же время мощность агрегата.

Основная неисправность системы питания, из-за которой может потребоваться ремонт двигателя мотоцикла, — сокращение или даже прекращение подачи топлива из-за засора. Чтобы этого избежать, используют топливный фильтр. Кроме этого, необходимо следить за состоянием воздушного фильтра и герметичности патрубков.

Более изящные схемы мото

В перечне необычных картинок, где схематически изображен мотоцикл, можно встретить и чертеж крестообразного байка. Это детище современной науки и техники пестрит изобилием необычного, от дизайна всей своей конструкции до формы двигателя и количества его цилиндров.

X-образный движок и смотрится круто, и силушки способен выдавать немало. К сожалению, пока мало кому удалось на практике убедиться в превосходстве данной модели железного коня, так как выпускаются массово в наши дни преимущественно стальные скакуны с оппозитными, рядными и v-образными моторами.

Чтоб самому собрать подобное чудо-техники, нужно и денег немало, и времени свободного побольше. А главное, чем нужно запастись — это желание творить оригинальное в мото-механике. Все же решающая роль в конструкторском процессе по созданию мотоциклов остается за финансами.

Как бы там ни было, а остальное в схеме подобного мото осталось практически без изменений. Тот же цепной привод, та же пара колес. Двигатель Иксообразной формы стоит там, где устанавливаются и другие типы моторов — под рамой и между двух колес. Не видно на схеме байка пожалуй только топливной емкости и нормального сиденья. Все же место под и то, и другое конструкторы оставили на ваше усмотрение и возможности фантазии.

Схема электроники мотоцикла

Ну а на указанной в нижней части этого раздела картинке подробно описана электронная система байка. На ней четко указаны основные узлы, вырабатывающие ток и главные потребители последнего. Кроме того, данная картинка демонстрирует в четком ракурсе и связь вышеуказанных частей мото.

Думаем, все из вас успели догадаться, что это чертежи электроники одноцилиндровой модели мото. Кроме того, наверняка всем видно, что это старенький отечественный байк, который давным-давно снят с производства. Тем не менее, не канули в небытие любители подобного транспорта. Им нужны схемы, облегчающие реставрацию мотоциклов, вот почему такие картинки из сети не исчезнут наверное никогда, невзирая на прогресс и постепенное улучшение качества жизни.

• Назад
• Вперёд

Система выпуска

Выпускная система состоит из цилиндрического выпускного канала, патрубка и глушителя. В двухтактниках от размеров и формы деталей системы напрямую зависят экономичность и мощность. Поэтому для них используют выпускные системы на каждом цилиндре в отдельности. Они имеют резонатор, патрубок и глушащую насадку.

У четырехтактников выпуском управляют клапаны газораспределительной системы, поэтому резонанс в них особой роли не играет. В них обычно все патрубки сводятся к единственному глушителю.

На некоторых мотоциклах выпуски снабжены каталитическими нейтрализаторами, снижающими токсичность выбросов (они установлены, например, на двигатели Honda и других японских производителей). Такие устройства были разработаны вследствие ужесточающихся требований к отработавшим газам в странах Евросоюза, США и Японии. Для того чтобы предотвратить обратный выброс смеси из цилиндров на холостом ходу и малом вращении коленчатого вала, в выпускных системах многих мотоциклов предусматриваются специальные мощностные клапаны.

Двухтактные рядные двухцилиндровые ДВС

Практически все моторы, действующие по этому принципу, работают по одной схеме. В ней задействуется коленвал, а шатунные шейки на нем расположены под углами в 180 градусов. Эти модели по сравнению с четырехтактными аналогами имеют меньшее количество недостатков. Это можно связать с тем, что искра в каждом цилиндре проскакивает после полного оборота коленчатого вала. В результате отсутствует неравномерность вспышек, которая есть в четырехтактных моторах.

Но велик эффект так называемой качающейся пары. При высоких частотах оборотов коленвала этот эффект может проявиться в навязчивых вибрациях. Проблема осложняется еще и тем, что этим двухцилиндровым моторам нужны отдельные камеры. Это означает наличие в конструкции центрального коренного подшипника, а также сальников. В результате коленвал будет более широким, чем в четырехтактном аналоге.
