Серия двигателей Honda D представляет собой семейство рядных 4-хцилиндровых двигателей, устанавливаемых на компактные модели, такие как Civic, CRX, Logo, Stream и Integra первого поколения. Объемы варьируют от 1.2 до 1.7 литров, количество клапанов также использовалось разное, как и конфигурация газораспределительного механизма.

Также внедрялась система VTEC, которая известна среди любителей автоспорта, особенно что касается Honda. Более ранние версии данного семейства с 1984 года использовали разработанную Honda систему PGM-CARB, которая являлась электронно управляемым карбюратором.

Эти двигатели являются адаптированными для Европы японскими форсированными двигателями, которые при своих скромных размерах и объеме выдают до 120 л.с. на 6000 об/мин. Надежность систем, обеспечивающих столь высокие характеристики, проверена временем, ведь первые подобные модели были разработаны в 1980-х годах. Самое главное, что реализовано в конструкции – это простота, надежность и долговечность. При необходимости замены одного из этих двигателей целиком не составит проблем купить контрактный в хорошем состоянии из другой страны – выпускалось их достаточно много.

Внутри семейства D есть серии, разбитые по объемам. Двигатели D16 все имеют объем 1.6 л – маркировка крайне проста. Из основных характеристик, общих для каждой модели, следует отметить размерные характеристики цилиндров: диаметр цилиндра 75 мм, ход поршня 90мм и общий объем – 1590 см3.

D16A

Производился на заводе Suzuka Plant для моделей: JDM Honda Domani с 1997 по 1999 год, HR-V c 1999 по 2005 год, а также на Civic в кузове ej1. Мощность его составляет 120 л.с. при 6500 об/мин. Этот ДВС представляет собой компактный мощный силовой агрегат с алюминиевым блоком цилиндров, одним распределительным валом и VTEC.

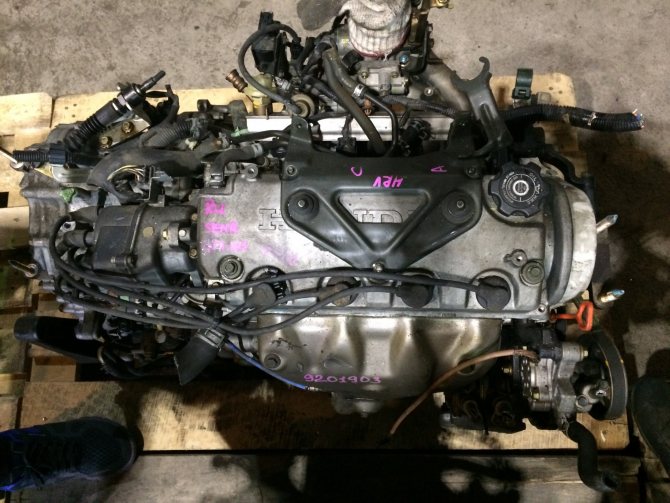

Двигатель Honda d16A

Пороговые обороты составляют 7000 об/мин, а VTEC включается по достижении 5500 об/мин. ГРМ приводится в действие ремнем, который необходимо заменять каждые 100 000 км, гидрокомпенсаторов нет. Средний ресурс составляет около 300 000км. При должном обращении и своевременной замене расходников прослужить он может и больше.

Именно D16А стал прототипом всех последующих в данном семействе двигателей Honda, которые при сохранении размерных и объемных характеристик со временем получили существенную прибавку к мощности.

Из наиболее обсуждаемых среди владельцев проблем является вибрация двигателя на холостом ходе, которая пропадает при 3000-4000 об/мин. Со временем приходят в негодность подушки двигателя.

Промывка форсунок также поспособствует снятию эффекта вибрации двигателя сверх нормы, однако, каждый раз прибегать к химическим средствам для заливки прямо в бак не стоит – лучше периодически проводить очистку топливного распределителя на СТО с необходимой аппаратурой.

Как и многие двигатели, особенно инжекторные, D16A чувствителен к качеству топлива. Лучше всего использовать либо качественный и проверенный Аи-92, который нередко любят разводить, либо Аи-95, так как изготовителем в рекомендации указываются обе эти марки.

Для того, чтобы на D16A отыскать номер, присвоенный при выпуске с конвейера, необходимо заглянуть на блок в месте соединения коробки и двигателя между собой – там имеется отлитый щиток, на котором номер выбит.

Рекомендуемое масло – 10W40.

Виды ремонта

На второй сотне тысяч км в двигателях Honda Civic обычно приходится менять лямбда-зонд (датчик кислорода), приводной ремень, цепь газораспределительного механизма. В моделях серии D может требоваться замена шкива коленвала или коленвала целиком, выпускного коллектора (трещины в нем не завариваются). Когда пробег приближается к 300 тыс. км, может понадобиться капитальный ремонт двигателя «Хонда Цивик» с полной переборкой и заменой ряда деталей. В ходе капремонта приходится менять:

• масло и охлаждающую жидкость, фильтры, прокладки, свечи;
• сальники и шатунные вкладыши коленвала, сальники распредвала;
• маслосъемные колпачки, маслосъемные, компрессионные и стопорные поршневые кольца, полукольца 4-го цилиндра;
• ремень ГРМ;
• крышку, прокладку и бегунок распределителя;
• клапаны с последующей притиркой и регулировкой.

Кроме этого, требуется чистка ДЗ и КХХ, форсунок, внутренних поверхностей двигателя, поддона. Головку блока цилиндров нужно перебрать, ее поверхность обычно приходится фрезеровать и шлифовать, а сам блок цилиндров – чистить. Расточка цилиндров в двигателях Honda Civic требуется крайне редко, если сильно увеличен зазор замков поршневых колец. В ходе ремонта нужно измерить щупом или нутрометром эти замки и сравнить результаты со значениями, приведенными в таблице зазоров.

Зачастую в ремонте нуждается не только блок цилиндров, но и генератор. Его слабые места – подшипники, реле, диодный мост. В ходе капитального ремонта двигателя рекомендуется произвести ревизию насоса охлаждающей жидкости, ремня гидроусилителя руля, подушек, радиатора и в случае необходимости заменить их. Также нужно убедиться в герметичности системы охлаждения, прочистить ее.

D16B6

Эта модель отличается от описанной выше системой подачи топлива (PGM-FI), но мощностные характеристики примерно на том же уровне – 116 л.с. при 6400 об/мин и 140 Н*м/5100. Из моделей машин этот ДВС побывал только в кузове европейского варианта Accord 1999 года (CG7/CH5). Данная модель не оснащена VTEC.

Этот двигатель устанавливался на машины: Accord Mk VII (CH) с 1999 по 2002 год, Accord VI (CG, CK) с 1998 по 2002 год, Torneo седан и универсал с 1999 по 2002 год. Он считается неклассическим для модели Accord, поскольку для Азиатского и Американского рынков она поставлялась с двигателями F и X серий. На европейском рынке господствуют несколько иные правила и ограничения в отношении экологичности выхлопа двигателей, а большинство японских ДВС с высокой мощностью не подходят под эти стандарты.

PGM-FI – это программируемый последовательный впрыск топлива. Разработка первой половины 1980-х годов, когда в Японии начали производиться наиболее интересные во всем мире двигатели для машин. По-сути, это первый автомобильный многоточечный впрыск, который запрограммирован на последовательную подачу топлива в цилиндры. Разница также еще и в наличии электронного процессора, который управляет системой подачи с учетом большого количества факторов – всего 14. Приготовление смеси в каждый момент времени производится максимально точно для достижения наибольшего КПД, причем совершенно не имеет значения сколько времени авто стояло или находилось в движении, какая погода. Такая система распределенного программируемого впрыска защищена от любых внешних воздействий, кроме неправильного перепрограммирования системы, затопления салона или намокания основных блоков управления, расположенных под передним сиденьем.

Рекомендуемое масло – 10W-40.

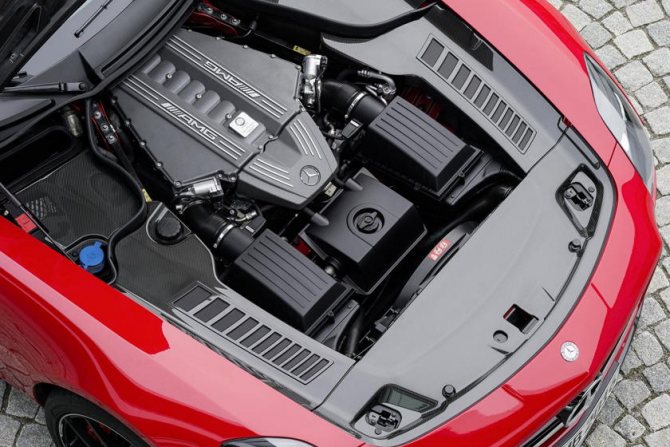

Mercedes 6.2-liter

Mercedes также отправился на турбонаддув для своих последних 4.0-литровых V8. Тем не менее, мы все еще любим 6.2-литровый V8 M156, который первоначально приводил в действие 467-сильный C63 AMG. Он показал целый ряд улучшений производительности по сравнению с остальной частью диапазона Mercedes и продолжил свою работу практически во всех модельных AMG-модельх от CL63 AMG вплоть до родстера SL63. Конечная версия этого двигателя была названа M159 и использовалась в суперкаре SLS, производя 622 hp. «V8» от Mercedes «V8» продолжается в автомобилях, таких как AMG GT R Coupe, с его 577-сильным двойным турбо V8.

Недостатки

Моторы рассматриваемой компоновки отличаются сложной конструкцией, что обуславливает высокую стоимость. Кроме того, при относительно небольших длине и высоте они широки. Также вес двигателя V8 большой (от 150 до 200 кг), что вызывает проблемы с развесовкой. Поэтому их не устанавливают на небольшие автомобили. К тому же такие моторы имеют значительный уровень вибраций и сложны в балансировке. Наконец, они затратны в эксплуатации. Во-первых это обусловлено тем, что устройство двигателя V8 весьма сложное. К тому же он имеет большое количество деталей. Поэтому ремонт двигателя V8 сложен и дорог. Во-вторых, такие моторы характеризуются высоким расходом топлива.

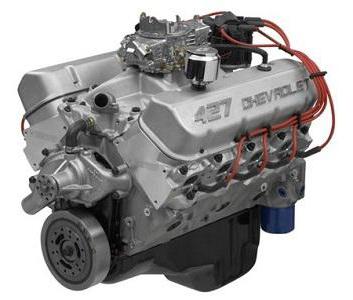

Объем

Данный параметр является одним из основных для любого двигателя внутреннего сгорания. В начале истории ДВС не было никакой связи между объемом мотора и количеством цилиндров, а средний объем был значительно выше, чем сейчас. Так, известны 10 л одноцилиндровый мотор и 23 л шестицилиндровый.

Однако позже были введены упомянутые выше нормативы объема цилиндра и зависимость между объемом и мощностью.

Как было сказано, рассматриваемую компоновку применяют в основном для многолитровых силовых агрегатов. Поэтому объем двигателя V8 обычно составляет не менее 4 л. Максимальные значения данного параметра для современных двигателей легковых автомобилей и внедорожников достигают 8,5 л. На грузовики, тракторы и автобусы устанавливают более объемные силовые агрегаты (до 24 л).

Компоновка

В начале прошлого века встречались весьма необычные для современности схемы двигателей, например, семицилиндровые, рядные восьмицилиндровые и звездообразные.

С упорядочением конструкции моторов, благодаря введению названных выше принципов, количество цилиндров было теперь определено для двигателей в зависимости от их мощности. И далее, возник вопрос об оптимальном их расположении.

Первым появился наиболее простой вариант компоновки — рядное расположение цилиндров. Такой вид предполагает их установку в ряд друг за другом. Однако данная компоновка актуальна для двигателей с количеством цилиндров не более шести. При этом наиболее распространены четырехцилиндровые варианты. Двух- и трехцилиндровые моторы встречаются относительно редко, хотя и появились еще в начале XX в. Пятицилиндровые двигатели также не особо распространены, к тому же они были разработаны лишь в середине 70-х гг. Шестицилиндровые рядные моторы в настоящее время утрачивают популярность. Рядную компоновку восьмицилиндровых двигателей перестали применять еще в 30-х гг.

Применение V-образной схемы для моторов с большим количеством цилиндров обусловлено компоновочными соображениями. Если использовать рядную компоновку для многоцилиндровых силовых агрегатов, то они получатся слишком длинными, и возникает проблема с их размещением под капотом. Сейчас наиболее распространена поперечная компоновка, а разместить рядный даже шестицилиндровый силовой агрегат таким образом очень сложно. В данном случае наибольшие проблемы возникают с размещение коробки передач. Именно поэтому такие двигатели уступили в распространенности V6. Последние можно расположить как продольно, так и поперечно.

Система охлаждения

При движении на высокой скорости мощные моторы сильно нагреваются. Поэтому разработке их систем охлаждения было уделено большое внимание. Мотор W16.4 оборудован двухконтурной системой жидкостного охлаждения которая включает в себя:

1. Три радиатора основного контура охлаждения, расположенных в передней части автомобиля, куда заливается порядка 40 литров охлаждающей жидкости. Они обеспечивают нормальную температуру мотора при работе в штатном режиме.
2. Дополнительный контур охлаждения начинает работать в случаях, когда температура охлаждающей жидкости превышает допустимое значение и двигатель может перегреться. Это происходит , например, когда автомобиль стоит в пробке. Этот контур охлаждения вмещает порядка 20 литров охлаждающей жидкости и имеет отдельный водяной насос.
3. Кроме того, силовой агрегат дополнительно оснащен небольшими радиаторами, по которым циркулируют не только охлаждающая жидкость, но также моторное и трансмиссионное масло. Эти радиаторы охлаждаются потоками воздуха, которые поступают через систему сложных схем притока наружного воздуха.

Вообще, в кузове конструктивно предусмотрено большое количество воздухоприемников, предназначенных для эффективного охлаждения мотора. Именно они во многом определяют экзотический экстерьер автомобиля.

Преимущества

V-образные двигатели отличаются от моторов с рядной компоновкой повышенным крутящим моментом. Этому способствует схема двигателя V8. В отличие от рядного мотора, где направление сил прямо перпендикулярно, в рассматриваемом двигателе они воздействуют на вал с двух сторон по касательной. Благодаря этому создается значительно большая инерция, придающая валу динамичное ускорение.

К тому же коленчатый вал V8 отличается повышенной жесткостью. То есть данный элемент прочнее, поэтому более долговечен и эффективен при работе на предельных режимах. А также это расширяет диапазон рабочих частот двигателя и позволяет быстрее набирать обороты.

Наконец V-образные моторы более компактны в сравнении с рядными. Причем они не только короче, но и ниже, что видно по фото двигателя V8.

Lexus 1UZ-FE

Хотя есть еще много замечательных V8, мы просто не могли не оставить нашего единственного японского участника. 4.0-литровый Lexus 1UZ-FE был представлен в 1989 году с двумя верхними распредвалами и четырьмя клапанами на цилиндр. Это было относительно продвинуто для своего времени, в то время как его высокая плавность и надежность пуленепробиваемости делали его популярным на протяжении многих лет. Для этих автомобилей, таких как роскошный LS400, эти двигатели первоначально производили 256 л.с., но составляли 300 л.с. с добавлением изменяемых фаз газораспределения и других обновлений в более поздних версиях. Подобно малым блочным двигателям Chevy, эти двигатели 1UZ-FE нашли свой путь в огромное количество разнообразных применений от моторных лодок до внедорожных гонщиков.

История

Первый двигатель V8 запустили в производство в 1904 г. Он был разработан двумя годами ранее Леоном Левассером. Однако его применяли не для автомобилей, а устанавливали на самолеты и небольшие суда.

Первый автомобильный двигатель V8 объемом 3536 см3 выпустила фирма Rolls-Royce. Однако она построила лишь 3 автомобиля, оснащенных им.

В 1910 г 7773 см3 V8 был представлен производителем De Dion-Bouton. И хотя автомобилей, оснащенных им, было выпущено также совсем немного, в 1912 г его представили в Нью-Йорке, вызвав большой интерес. После этого созданием таких двигателей занялись американские производители.

Первой относительно массово производить автомобили с двигателем V8 стала фирма Cadillac в 1914 г. Это был нижнеклапанный мотор объемом 5429 см3. Существует мнение, что его конструкция была скопирована с упомянутого выше французского силового агрегата. В первый год выпустили примерно 13 000 автомобилей, оснащенных им.

Через 2 года свою версию V8 объемом 4 л представил Oldsmobile.

В 1917 г Chevrolet также начал выпуск 4,7 л V8, однако, в следующем году производитель вошел в состав GM, подразделениями которого являлись и две упомянутые выше фирмы. Однако Chevrolet, в отличие от них, сориентировали на выпуск экономичных автомобилей, на которые предполагалось устанавливать более простые двигатели, поэтому производство V8 остановили.

Все рассмотренные выше двигатели устанавливали на дорогие модели. Впервые в массовый сегмент их перенесла фирма Ford в 1932 г на Model 18. Более того, данный силовой агрегат имел значительное техническое новшество. Он был оснащен литым чугунным блоком цилиндров, хотя до этого производство таких деталей некоторые считали технически невозможным, поэтому цилиндры были отделены от картера, что усложняло и удорожало их изготовление. Для создания цельной детали потребовалось усовершенствовать технологию литья. Новый силовой агрегат назвали Flathead. Его производили до 1954 г.

В США особо обширное распространение двигатели V8 обрели в 30-е гг. Они стали настолько популярными, что такими силовыми агрегатами оснащали все классы легковых автомобилей, кроме субкомпактного. А авто с двигателем V8 к концу 1970-х гг составляли 80% всех производимых в США. Поэтому многие термины, связанные с этими силовыми агрегатами, американского происхождения, а V8 у многих все еще ассоциируются с американскими автомобилями.

В Европе данные двигатели не обрели такой популярности. Так, в первой половине прошедшего века ими оснащали лишь штучно выпускаемые элитные модели. Только в 50-е гг начали появляться первые серийные восьмицилиндровые моторы или автомобили с двигателем V8. И то некоторые из последних оснащали силовыми агрегатами американского производства.

McLaren V8

McLaren открыла свои двери в 1963 году, и, хотя она была необычайно успешной в автоспорте, только спустя много времени она переключилась на дорожные автомобили. Меняющийся в игре McLaren F1 впервые появился в 1992 году, но нам пришлось ждать до 2011 года для MP4-12C для своего первого суперкара на V8. И какой автомобиль был. Трехмоторный 3,8-литровый V8 M838T в этой модели произвел 592 л.с. и достиг максимума в 727 л.с. в гибридном гиперкаре P1. Недавно выпущенная 720S — первая новая модель, которая оснащена полностью обновленным движком под кодовым названием M840T, создающим 710 л.с. в этом приложении, и мы ожидаем от него больших чисел в будущих моделях.
