За историю существования двигатель D4CB модернизировался дважды. Первое поколение получило топливную систему от моторов Bosch, соответствовало нормам Евро-3. Устанавливались ДВС в машины Porter II (123 л. с.), H1/Starex (145 л. с.) и Sorento (145 л. с.).

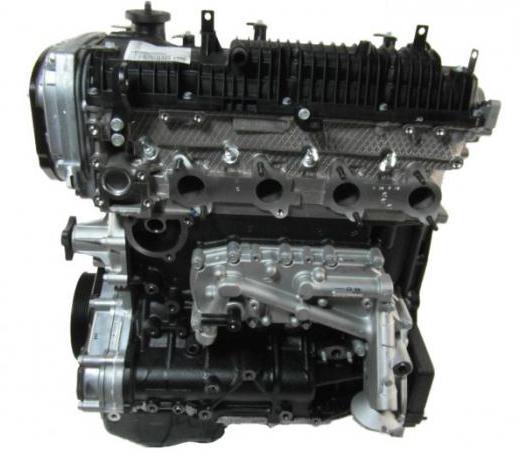

ДВС D4CB

Второе поколение производителя удовлетворяет регламенту Евро-4. Моторы завода Hyundai комплектовали машины Porter II (126 л. с.), Starex и Sorento (170 л. с.). Третье поколение движков создано под Евро-5, эксплуатируется в автомобилях Porter II, Grand Starex/H1 и Bongo III. Топливная система здесь Delphi, двигатели мощностью 170 л. с. оснащены турбокомпрессорами VGT с изменяемой геометрией.

Назначение двигателя

Силовой агрегат любой автомашины не только создает энергетический потенциал, но и определяет следующие технические параметры:

1. Грузоподъемность.
2. Максимальную скорость.
3. Тяговую мощность.
4. Срок эксплуатации.
5. Периодичность технического обслуживания.
6. Количество выделяемых вредных веществ при работе.
7. Потребление топлива на разных режимах.

Наиболее распространенные моторы, которые в настоящее время устанавливаются на автомобили различного класса и назначения, являются двигателями внутреннего сгорания. В зависимости от используемого топлива для осуществления рабочего процесса автомобильные ДВС подразделяются на бензиновые и дизельные. В последнее время все больше увеличивается количество двигателей, работающих на газовом топливе и электроэнергии, но массового применения такие моторы еще не получили.

Список моделей авто, в которых устанавливался

Дизельный мотор D4CB устанавливался на несколько автомобилей производителя Hyundai:

• H1/Starex – фургон iLoad, автобус iMax, с 1996 года;
• Porter – автобус, пикап, фургон, с 1996 года.

Hyundai Starex

Комплектовались дизелем D4CB и корейские машины Kia:

• Sorento – среднеразмерный кроссовер;
• Bongo – грузовик с классической кабиной, Super Cab (3 места) и Double Cab (6 мест).

Kia Bongo

В других моделях авто этот дизель не использовался. Основным недостатком является скрученный пробег б/у транспортных средств с этим силовым приводом, поступающих на рынок РФ. Пользователи несвоевременно меняют масло и расходники, снижается ресурс двигателей.

Двигатели для «Киа» и «Хендай»

Практические все автомобили «Киа», выпускаемые компанией, а это более 25 моделей, оснащаются двигателями производства «Хендай». Это связано с тем, что — это составная часть концерна «Хендай Мотор Компани», который по объему выпуска автомашин занимает четвертое место в мире. Аналогичными двигателями оснащается автомобильная продукция, выходящая под маркой «Хендай».

Разработка и изготовление собственных силовых агрегатов делает компанию не только независимой от сторонних поставщиков, но и позволяет комплектовать выпускаемые автомобили несколькими вариантами двигателей, что увеличивает спрос. К примеру, микроавтобус «Хендай Старекс», кроме своего базового двигателя D4CB, может комплектоваться еще четырьмя вариантами ДВС.

Наличие собственной базы по изготовлению моторов позволяет производителю чаще выполнять модификацию или выпуск новой модели автомобиля за счет сокращения времени на конструкторские, технологические и адаптационные мероприятия.

Дополнительную прибыль приносит продажа уже готовых двигателей компаниями, не имеющими собственных ресурсов для производства, а в дальнейшем и запасных частей к этим моторам.

Особенности моторов «Хендай»

Силовые агрегаты марки выпускаются сразу на нескольких производственных площадках компании в шести странах мира. Такой большой объем продукции объясняется широким использованием корейских двигателей благодаря следующим достоинствам:

• высокой мощности;
• общей надежности;
• экономичности;
• низкой чувствительности к составу топлива;
• компактным размерам;
• ремонтнопригодности;
• небольшому весу;
• доступной стоимости;
• удобному и простому обслуживанию.

Номенклатура выпускаемых моторов многообразна и состоит из двигателей со следующими конструкционными и техническими параметрами:

• рядные четырехцилиндровые бензиновые и дизельные;
• рядные шестицилиндровые бензиновые;
• V-образные шестицилиндровые дизельные и бензиновые;
• V-образные восьмицилиндровые дизельные и бензиновые.

Такой разнообразный ассортимент силовых агрегатов обеспечивает комплектацию автомобилей концерна от легковых моделей до тяжелых грузовиков. В ограниченных объемах производятся моторы слабой мощности (от 2,0 до 32,0 л. с.) для малой техники (бензопилы, генераторы, мопеды, снегоходы, мотоциклы и т. д.).

Обозначения двигателей

Для маркировки и обозначения своих моторов в компании разработана, утверждена и действует специальная система, позволяющая по номеру узнать основные технические параметры силового агрегата. Согласно установленным правилам, порядковые знаки (числа или буква) обозначают следующие:

• 1 (буква) – тип ДВС, дизельный (D), бензиновый (G);
• 2 (число) – количество цилиндров от 4 до 8;
• 3 (буква) – модификация или модель;
• 4 (число)– объем двигателя;
• 5 (число или буква) – год производства;
• 6 (число или буква) – производитель;
• последние числа – серийный номер.

Согласно указанным обозначениям, двигатель D4CB расшифровывается как:

• дизельный;
• четырехцилиндровый рядный;
• третьей модификации;
• объем 2,5 л (В).

В зависимости от применяемого турбонаддува мощность D4CB составляет от 140 до 170 л. с.

Дополнительно стоит отметить, что выпускаемые двигатели концерна «Хендай» для автомобилей имеют четырехтактное исполнение и обладают четырьмя клапанами на цилиндр.

Обслуживание D4CB

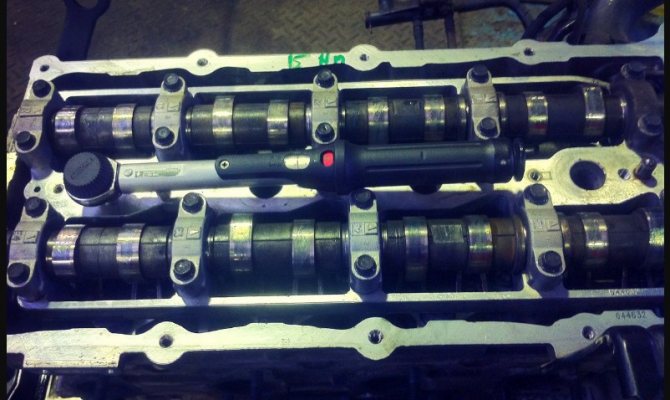

Два распредвала D4CB

На территорию РФ двигатели D4CB попадают на б/у автомобилях, часто со скрученным пробегом. Приходится менять масло и расходники на свой страх и риск. Часто это делается несвоевременно, что приводит к снижению ресурса двигателя. По этой причине рекомендуется проводить замену лубриканта и других важных расходников непосредственно после приобретения автомобиля, не доверяя указаниям продавца.

Регламент обслуживания мотора D4CB включает следующие мероприятия:

• замену масла и фильтра проводить каждые 7,5 тыс. км пробега (на турбированном двигателе — каждые 5 тыс. км пробега);
• прочищать систему вентиляции — каждые 20 тыс. км пробега;
• топливный фильтр менять каждые 30 тыс. км пробега, а воздушный фильтр — ежегодно;
• замену антифриза проводить каждые 30 тыс. км пробега или через каждые три года;
• замену свечей и АКБ проводить каждые 60 тыс. км пробега;
• менять цепь ГРМ рекомендуется каждые 100 тыс. км пробега;
• через такой же промежуток времени (100 тыс. км) менять шланги и другое навесное оборудование;
• через 150 тыс. км пробега рекомендуется обновить балансировочные валы.

Технические характеристики

Двигатель получил широкое распространение и продолжительный период выпуска благодаря своим параметрам. Технические характеристики двигателя D4CB следующие:

• тип – дизельный;
• вариант исполнения – рядный;
• количество цилиндров – 4 шт.;
• рабочий процесс – четырехтактный;
• объем – 2,497 л;
• мощность – 140 л. с., с 2006 г. – 170 л. с.;
• число оборотов при максимальной мощности – 3 800;
• вариант подачи смеси – непосредственный впрыск;
• тип турбины – TCI, с 2006 г. – VGT;
• величина сжатия – 17,6;
• рабочий процесс цилиндров – 1-3-4-2;
• вариант охлаждения – водяной;
• механизм газораспределения – верхний с 2 валами;
• поршень – диаметр 91 мм;
• поршень – ход 96 мм;
• количество клапанов – 16 шт.:
• исполнение ГРМ – цепь;
• длина – 59,6 см;
• высота – 74,0 см;
• ширина – 61,5 см;
• сухая масса – 263,2 кг;
• расход топлива (смешанный цикл) – от 7,9 л до 11,5 л.

Особенности двигателя

К конструктивным особенностям мотора следует отнести головку блока, выполненную из алюминиевого сплава, что облегчает вес двигателя. Сам блок цилиндров сделан из высокопрочного чугуна методом литья, с последующим процессом расточки цилиндров. С целью увеличения жесткости в ГБЦ установлена дополнительная нижняя плита. Коленчатый вал имеет пять точек опор с подшипниками. Сам вал выполнен из стали методом ковки. Для изготовления поршней использован алюминиевый сплав.

В процессе модернизации в 2006 году были выполнены следующие улучшения:

• установлен пластиковый впускной коллектор;
• изменена форма клапанной крышки;
• масляный насос вмонтировали в блок цилиндров;
• поршни получили антифрикционное напыление;
• цепь ГРМ оснастили утолщенными звеньями;
• заменены датчики давления и уровня масла;
• установлена турбина VGT с воздушным охлаждением.

Это позволило увеличить мощность двигателя до 170 сил.

Плюсы и минусы

Основным достоинством D4CB являются улучшенные характеристики двигателя для грузовиков и минивэнов. Низкий расход ГСМ, высокий эксплуатационный ресурс, возможность многократного капремонта. Благодаря изменению версии прошивки ЭБУ моторы полностью соответствуют эксплуатационным условиям не одинаковых транспортных средств. Впрыск Common Rail напоминает инжекторную систему Direct Inject, считающуюся самой экономичной.

Недостатками силового привода являются:

• высокий эксплуатационный бюджет из-за коротких сроков между плановыми ТО;
• впрыск Common Rail чувствителен к качеству дизтоплива;
• медные кольца на форсунках быстро разрушаются;

Не вызывает нареканий головка блока цилиндров, зато ТНВД обладает низким ресурсом.

Основные неисправности

Несмотря на то что двигатель D4CB имеет удачную конструкцию, отработанную технологию производства, качественную сборку, периодически, как и у любого сложного механизма, работающего в тяжелых условиях, у него возможно возникновение неисправностей. При этом характер возникновения этих неисправностей не является каким-то специфичным, присущим именно данной модели двигателя, он совершенно типичен для всех дизельных моторов. К наиболее встречающимся неполадкам следует причислить:

1. Сильную дымность. Главной причиной обычно является неисправность топливной аппаратуры, в том числе клапана головки блока цилиндров, в результате которой топливо не полностью сгорает и образуется дым.
2. Возможные трудности при пуске. Характерно возникновение указанного недостатка в зимний период. Чаще всего причиной данного неприятного происшествия становится выход из строя предпускового подогрева. Также это может происходить при нарушенных контактах в системе электрообеспечения, неисправности генератора, слабо заряженной аккумуляторной батареи.
3. Потеря мощности и неустойчивая работа мотора. Практически всегда происходит по причине выхода из строя внутреннего подкачивающего насоса ТНВД или самого ТНВД. Кроме того, иногда такое явление случается по причине загрязнения воздушного фильтра.
4. Увеличение шума при работе двигателя. Причин может быть сразу несколько. Поэтому во избежание крупной поломки и дальнейшего серьезного ремонта следует как можно быстрее определить источник повышенного шума и устранить его.

Преимущества и недостатки

Как и любой другой мотор, D4CB имеет свои плюсы и минусы. Основным достоинством принято считать улучшенные характеристики. Это касается расхода топлива и масла, высокого эксплуатационного моторесурса, возможности часто проводить капитальный ремонт. Благодаря использованию новой прошивки блока управления, мотор с одинаковой отдачей функционирует на транспортных средствах разного типа. Отдельного внимания заслуживает впрыск Коммон Райл, являющийся самым экономичным в мире.

Что касается минусов, то это высокие затраты на эксплуатацию, чувствительный Коммон Райл и ТНВД, медные кольца форсунок и быстрый износ вкладышей коленвальных опор.

1. Из-за коротких сроков между ТО по регламенту, владельцам двигателя D4CB приходится всё время раскошеливаться на круглую сумму денег.
2. Коммон Райл, несмотря на экономичность и передовые технологии, слишком чувствителен к качеству солярки. То же самое можно сказать и про ТНВД. Насос быстро приходит в негодность из-за низкокачественного дизтоплива, а его ремонт считается очень дорогостоящим.
3. Медные кольца быстро разрушаются, хотя и выполняют много полезных функций.
4. Износ вкладышей приводит к засорению каналов, по которым проходит масло, что вызывает перегрев поршневой группы.

Уход за двигателем

Для того чтобы двигатель работал надежно, длительный период и с наименьшими эксплуатационными затратами, важно выполнять следующие простые правила:

• соблюдать установленные сроки выполнения технического обслуживания;
• выполнять ТО мотора в полном объеме с использованием оригинальных, рекомендованных производителем расходных материалов;
• осуществлять своевременную замену цепи ГРМ;
• соблюдать чистоту топливной системы и своевременно обслуживать топливный фильтр;
• избегать вариантов запуска двигателя с буксира;
• перед началом движения прогревать мотор;
• избегать продолжительного движения на высоких оборотах;
• в случае потребности применять для ремонта только качественные запчасти, сам ремонт выполнять в квалифицированных мастерских.

Для всех автомобилей «Киа» и «Хендай», которые оборудованы двигателем D4CB, периодичность ТО установлена 15 000 км. В случае если автомашина эксплуатируется в трудных условиях, к которым можно отнести постоянные поездки в городе, а также по пыльным загородным дорогам, периодичность выполнения технического обслуживания требуется сократить до 7 500 км пробега.

Обзор неисправностей и способы их ремонта

При обрыве верхней цепи мотор D4CB своими поршнями в обязательном порядке гнет клапана. Для этого дизеля выявлены следующие неполадки:

С увеличением эксплуатационного ресурса увеличивается износ зубчатого венца маховика с оригинальной формой зуба и дополнительного венца для подключения бендикса стартера.

Ремонт D4CB

Ремонт двигателя и запчасти к нему

В случае выполнения ремонта двигателя Kia или Hyundai необходимо приобретать качественные запчасти. Одним из хороших вариантов считается приобретение контрактных запасных частей. Контрактные запчасти — это детали и агрегаты, снятые с аварийных автомобилей в Европе и Японии. Такие запчасти в несколько раз дешевле оригинальных, но обладают высоким качеством, в том числе и контрактный двигатель D4CB. Это связано с тем, что все сервисные обслуживания автомобилей в этих регионах выполняются в срок и в полном объеме, а при ремонте используются только оригинальные запчасти.

Починка любого двигателя — дорогостоящее мероприятие. Чтобы она была качественной и позволила дальнейшую надежную и продолжительную эксплуатацию автомобиля, необходимо выполнять ее в условиях специализированных сервисных мастерских. Такие мастерские располагают необходимым оборудованием и квалифицированными мастерами для проведения работ, а также предоставляют гарантию на отремонтированный двигатель.
