Четырехтактный дизельный двигатель Д 144 предназначен для установки на трактора, тяжелую сельскохозяйственную и строительную технику. Это двигатель имеет усовершенствованную конструкцию, отличается надежностью и простотой в эксплуатации. Все эксплуатационные характеристики и сделали этот мотор чрезвычайно популярным, поэтому он нашел широкое применение и устанавливается на различную спецтехнику.

История создания двигателя Д-144

Двигатель Д-144 представляет собой дизельный агрегат с воздушным охлаждением. Является модернизированной версией двигателей Д-120 и Д-130. Разработка и последующих выпуск их был организован на ВМТЗ. На данный момент продолжается совершенствование данного мотора, его постоянное обновление.

ООО «Владимирский моторно-тракторный завод» является специализированным предприятием по разработке подобных двигателей. Именно поэтому Д-144 является конкурентоспособным не только на нашем, отечественном рынке, но и на мировом. Установка данного агрегата практикуется в зарубежные технические средства различного назначения.

Описание

Экономичность и надежность двигателя Д 144 достигается за счёт использования воздушного охлаждения и современных технологий от ведущих производителей дизельных двигателей для спецтехники. Владимирский моторо-тракторный завод, который изготавливает эти силовые агрегаты, предлагает несколько исполнений, в том числе для северного использования, когда допускается работа техники в экстремально низких температурах.

По своим эксплуатационным и техническим характеристикам мотор Д 144 конкурентоспособен среди аналогичных силовых агрегатов, как на отечественном рынке, так и среди лучших мировых аналогов.

Масса силового агрегата в зависимости от его модификации и используемого навесного оборудования может колебаться от 375 до 410 килограмм. Эксплуатационная мощность этого силового дизельного агрегата составляет 60 лошадиных сил при 2000 оборотах в минуту. Цилиндры мотора располагаются в ряд, а суммарный рабочий объём составляет 4,15 литра.

Особенностью этого четырехцилиндрового мотора является наличие свободного впуска и воздушного охлаждения. Последние позволяют существенно упростить конструкцию силового агрегата, что положительно сказывается на надежности техники и простоте сервисного обслуживания.

Использование современных технологий позволяет улучшить эксплуатационные характеристики, а сам мотор может с легкостью эксплуатироваться в экстремально тяжёлых условиях. Двигатель предназначен для работы в условиях ограниченного воздухообмена. При этом исключается перегрев силового агрегата, что предупреждает серьезные поломки мотора.

Применяемость Д-144, основные его характеристики

Особого внимания заслуживает именно универсальность данного мотора. Д-144 в различное время устанавливался в следующую технику:

• трактора: Т-28, ЛТЗ-55, Т-40;
• путевые транспортные средства: ПРМ, МСШУ;
• агрегаты для осуществления сварочных работ – АДД;
• электростанции различного типа – ЭД-16-Т400, АД-16-Т400;
• станции компрессорные – ПКСД;
• многое другое.

Подобная распространенность легко объясняется большим количеством плюсов использования данного двигателя. К наиболее существенным относится именно простота эксплуатации. Для выполнения технического обслуживания и даже замены каких-либо деталей требуется минимальное количество инструментов и навыков. Прим всем этом ресурс данного двигателя достаточно велик.

Все характеристики можно разделить на основные группы – базовые, которые имеют место во всех без исключения разновидностях и уникальные, различающиеся.

2.1 Базовые характеристики

Основные параметры Д-244 выглядят следующим образом:

• размер цилиндра (его диаметр) – 105/120 мм;
• рабочий объем цилиндра – 4.16 л;
• величина запаса крутящего момента – 15% (номинальная);
• расход масла в виде угара – 0.3-0.5% в зависимости от количества израсходованного топлива;
• масса дизельного двигателя в зависимости от состояния (вместе с заправочными емкостями/сухой) – 375-390 кг.

Обозначенные выше параметры являются универсальными, идентичными вне зависимости от конкретной модификации. В то же время имеется большое количество различных нюансов. Одной из основных особенностей являются габаритные размеры. Они также являются одинаковыми на всех разновидностях мотора Д-144:

• длина – 919 мм;
• ширина – 741 мм;
• высота – 848 мм.

Также именно габаритными размерами обусловлена возможность инсталляции мотора в технику самых разных типов. Существенным фактором является мощность мотора. Она позволяет реализовывать самые разные задачи. Двигатель хорошо себя зарекомендовал в различных условиях работы – как при чрезмерно низких температурах так и наоборот – при высоких.

2.2 Основные характеристики различных видов двигателя Д-144

Все двигателя Д-144 делятся на 3 типа по отдаваемой на выходе мощности. Так, модели с эксплуатационном мощностью 44.1 кВт (60 л.с.), имеются следующие рабочие характеристики:

• скорость вращения коленчатого вала – 2 000 об/мин;
• объем цилиндра (рабочий) – 4.16 л;
• количество рабочих цилиндров – 4 шт.;
• крутящий момент, максимальный – 221 Н×м;
• величина удельного расхода топлива грамм/Вт×ч – 242.

Также имеются модели мощностью 50 и 37 л.с. Двигателя мощностью 50 л.с. имеют следующие рабочие параметры:

• скорость вращения коленчатого вала – 1 800 об/мин;
• рабочий объем цилиндров – 4.16 л.;
• максимальный крутящий момент, Н×м – 205;
• удельный расход топлива, грамм/Вт×ч – 241;
• количество рабочих цилиндров – 4.

Двигатель мощностью 37 л.с.:

• количество рабочих цилиндров – 4;
• рабочий объем каждого, л – 4.16;
• величина максимального крутящего момента, об/мин – 1 500;
• диаметр цилиндра, мм – 105;
• максимальный крутящий момент, Н×м – 192.

В настоящее время на ВМТЗ ведется разработка модифицированной версии данного типа двигателя. Причиной тому является его востребованость в различных сферах человеческой деятельности. Важным моментом является воздушное охлаждение. Именно за счет этого, отчасти, достигается относительно небольшой расход топлива при достаточно высокой мощности на выходе.

Техническое обслуживание

Обслуживание этого силового агрегата проводится в полном соответствии с требованиями автопроизводителя. Работы по техническому обслуживанию мотора проводятся через определенный промежуток часов работы силового агрегата. Также подготовительные работы в обязательном порядке проводятся при подготовке к весенне-летнему и осенне-зимнему периоду эксплуатации.

Замена масла выполняется каждые 500 часов работы двигателя. Причём следует помнить о том, что зимой и летом используются различные по своим показателям вязкости смазки. При этом каждые 150 часов необходимо проверять состояние головок цилиндров и масляного радиатора. Выполняется соответствующая очистка и замена фильтров тонкой и грубой очистки топлива, проверяются зазоры клапанов и натяжение привода.

Раз в 1000 часов эксплуатации силового агрегата рекомендуется выполнять капитальный ремонт и обслуживание двигателя, которое подразумевает вскрытие мотора, проверку состояния клапанной крышки, ревизию цилиндров и полную смену технических жидкостей. Отметим, что такие работы представляют определённые сложности, поэтому лучше всего выполнять их в условиях сервиса.

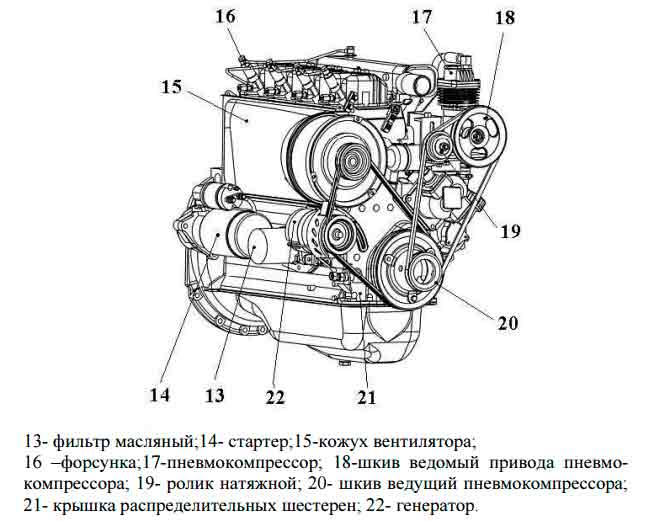

Устройство основных систем, принцип работы

Работа Д-144 максимально проста, она аналогична обычным ДВС, работающим на дизельном топливе. Пуск установки осуществляется стартером. Причем в некоторых технических средствах, где установлен агрегат Д-144, данный стартер является автоматическим. В качестве средства облегчения пуска выступают свечи накаливания. Их предельные углы наклона выглядят следующим образом:

• продольный – 200;
• поперечный – 200.

3.1 Система питания

Система питания двигателя рассматриваемого типа является полностью стандартной, какие-либо существенные отличия от аналогичных агрегатов попросту отсутствуют. Подача дизеля осуществляется при помощи топливного насоса рядного типа, всерижимного. Форсунки установлены закрытого типа, имеется многослойный распылитель.

Установлен целых два вида различных фильтров для топлива:

• тонкой очистки;
• грубой очистки.

Оба фильтра достаточно просто и быстро заменить. Главное их достоинство – универсальность. Подходят подобные расходные материалы также и от других моторов. Имеется воздухоочиститель. Он представляет собой бумажный элемент. Имеется инерционно-масляная прокладка.

3.2 Система смазки

Смазка всех составных частей осуществляется комбинированным способом. Под давлением происходит разбрызгивание на все необходимые поверхности. Непосредственно охлаждение самой смазочной жидкости происходит в специальном радиаторе. Именно за счет него появляется возможность не использовать жидкостное охлаждение в данном моторе. Достаточно воздушного – так как часть тепла уходит через специальный дополнительный радиатор.

Также в систему смазки мотора входит масляный насос, фильтр. Насос шестеренчатый, с приводом от двигателя. Масляный фильтр сменяемый. Как и бумажный он подходит от различных других видом моторов. Радиатор охлаждения масла выполнен из оребренной трубки.

3.3 Система охлаждения

Изначально Д-144 охлаждался только лишь пассивно. Но последние модификации оснащаются специальным вентиляторов для принудительного воздушного охлаждения. Данный вентилятор является осевым, включается автоматически при срабатывании специального датчика. Крутящий момент передается через ременную передачу. Приводит в действие вентилятор КВ двигателя.

Регулятор теплового состояния мотора – принудительно/сезонное. Воздушное охлаждение двигателя с помощью радиатора дополняется радиатором, через которое проходит масло.

3.4 Электрическое оборудование

Комплект электронного оборудования данного двигателя включает в себя всего два элемента:

• стартер;
• генератор.

Генератор дает на выходе переменный ток, в него встроен выпрямитель – именно он отвечает за преобразование переменного тока в постоянный. Имеется специальный регулятор напряжения – он выравнивает скачки при наличии таковых. Номинальное напряжение генератора – 12/24 В. Мощность его может колебаться от 700 до 1 000 Вт.

Стартер является стандартным для двигателей такого типа. Напряжение его также может быть как 12, так и 24 В. При этом мощность колеблется в зависимости от типа конкретного двигателя. Она может быть:

• 4 кВт;
• 5.9 кВт.

Рекомендации по поводу ремонта

Разборки двигателей проводятся в соответствии с неисправностями, которые были перед самой разборкой.

Замена деталей поршневой группы

Кольца заменяют, если забор в замке кольца превышает 5мм. Канавки под кольца и маслоотводящие отверстия очищаются от нагара, а поршень промывается дизельным топливом. Установленные кольца должны плавно перемещаться в канавках и утопать в них.

Поршни заменяются в случае, когда зазор по высоте между верхней канавкой и компрессионным кольцом составляет больше 0,5 мм, а также в случае при превышении зазора в 0,5 мм между юбкой поршня и цилиндром при нахождении поршня в ВМТ. При установке поршня замки колец устанавливают под углом в 90о одно к другому, но они не должны быть против отверстия под палец. При этом поршни устанавливаются только в те же цилиндры, в которых они работали.

Замена вкладышей КВ

Вкладыши подлежат замене при следующих условиях:

• зазор в шатунных подшипниках — 0,4 мм
• зазор в коренных подшипниках — 0,35 мм
• овальность шеек — 0,15 мм

Шейки КВ, а также подшипники изготовляют двух номиналов. Верхний и нижний вкладыши подбираются заводом-изготовителем, а нарушение их комплектности является нарушением эксплуатации.

При сборке КШМ все маслоподводящие каналы в картере и КВ должны быть очищены, промыты дизельным топливом и продуты сжатым воздухом. Постели и наружные поверхности вкладышей протираются насухо, а шейки вала покрываются тонким слоем моторного масла.

Коленной вал должен свободно двигаться в затянутых подшипниках, а нижние головки шатунов должны перемещаться вдоль шеек от усилия руки.

Дополнительное оборудование, приборы

Данный двигатель может при необходимости комплектоваться достаточно обширный перечнем различного дополнительного оборудования. В первую очередь это пневмокомпрессор. Причиной тому является его востребованость на строительной технике. Именно в неё обычно устанавливается Д-144. Система смазки такого компрессора принудительная, охлаждение же пассивное, воздушное.

Гидравлическая система также может быть смонтирована на данный двигатель. Так как нередко используется различного рода навесное оборудование. Например, в случае, если Д-144 установлен на трактор для проведения сельскохозяйственных и иных работ. Ещё одно достаточно часто устанавливаемое дополнительное оборудование – привод тахоспидометра.

Достоинства и недостатки трактора Т-40

Плюсы:

1. Высокая проходимость на любом грунте.
2. Легкость маневрирования на любой скорости.
3. Весь функционал трактора доступен на заднем ходу.
4. Легкость управления.
5. Универсальность: возможность комплектации навесным оборудованием для машин других типов (Т-25, «Беларусь»).
6. Отсутствие проблем с запчастями и техническим обслуживанием.
7. Надежность, долговечность.
8. Рулевое управление трактора оснащено гидроусилителем руля.

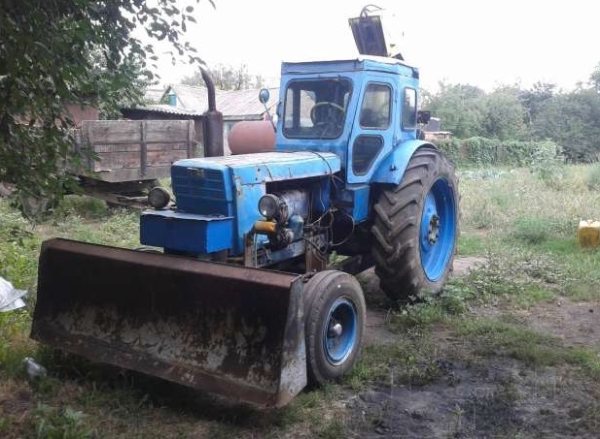

Трактор т-40 с навесным оборудованием

Минусы
Основной недостаток трактора – воздушное охлаждение мотора. Из-за него возникают эксплуатационные сложности:

1. Охлаждение недостаточно эффективно в жару.
2. Осложнен прогрев двигателя перед запуском в зимний период.
3. Отсутствие подогрева и кондиционирования в водительской кабине, из-за чего работа в жару и в холод становится некомфортной.

Опыт использования Д-144, его слабые и сильные стороны

На 2020 год накопилось достаточно много отзывов о работе данного двигателя. Выявлены все плюсы и минусы этого мотора в зависимости от модификаций, условий использования. Отчасти именно это является одним из его самых главных плюсов. Так как владелец уже знает чего ожидать от агрегата при определенном сроке работы, пробеге.

К наиболее существенным плюсам стоит отнести именно простоту ремонта самого двигателя. Многие устанавливают Д-144 не только на разработанные на заводе трактора, но и на самодельные. Это возможно именно по причине универсальности данного мотора. Отдельного внимания заслуживает генератор. Он выдает трехфазный ток, причем на одной из его обмоток присутствует постоянный ток.

По этой причине нет необходимости в установке дополнительного выпрямителя тока. В то же время наличие реле-регулятора строго обязательно. Не стоит забывать об этом при самостоятельно сборке трактора и комплектации его Д-144.

Многие пользователи выделяют факт наличия специального рычага, который позволяет включать/выключать гидравлический насос. Обычно он окрашивается другим цветов. На картине ниже – синим. Топливный насос установлен одноплунжерный. Именно за счет него имеет место достаточно существенная экономия топлива.

При необходимости возможно установить на двигатель дополнительные опции. Это наддув и автономный впрыск.

Помимо большого количества различных достоинств имеются также определенные минусы. К таковым в первую очередь следует отнести:

• выхлопной коллектор сделан из стали, а не из чугуна – с течением времени он прогорает и дым начинает выходить в разные стороны;
• на топливном насосе имеется гайка-сопун – добраться до неё без специального ключа достаточно сложно, почти невозможно;
• воздушное охлаждение не позволяет достаточно быстро остудить двигатель при наличии такой необходимости;
• каждые 2-3 месяца необходимо осуществлять доливку масла;
• часто просачивается масло через сальник на коленчатом валу.

Цена двигателя Д-144

Стоимость двигателя Д-144 зависит от его состояния, а также некоторых иных немаловажных моментов – это год выпуска, количество отработанных моточасов, а также техника, на которой он ранее использовался.

Непосредственно с завода новый мотор обойдется порядка 150 тыс. рублей. В то же время уже бывший в употреблении можно приобрести за гораздо более меньшую сумму. Например, выпущенные в 2003 году двигателя в достаточно приличном состоянии обойдутся в 50-100 тыс. рублей за штуку.

Модификации

За годы нахождения в производстве этот силовой агрегат претерпел несколько модернизаций, в настоящее время покупателям предлагают три основные модификации (Д 144-ХХ или Д 144-ХХМ, где ХХ — цифры, которые обозначают модификацию, а М — буква, которая обозначает особенности этой модификации. Версии двигателя имеют обозначение типа Д 144-ХХ.YY, где ХХ — цифры, которые обозначают модификацию, а YY — цифры, которые указывают на регион эксплуатации) которые различаются показателями эксплуатационной мощности и используемого оборудования.

Большой популярностью пользуется модификация Д 144-11, на которую по лицензии устанавливаются насосы и другие агрегаты от чешских производителей. Отметим, что каждая модификация и базовая модель изготавливается в исполнении для стран с умеренным и холодным климатом.
