Много на наших дорогах колесит старых японских Тойот с двигателем 1С, (1С-L, 1С-LС турбо, 1С-TL турбо) и видимо еще долго будут. Не по наслышке мы знаем о хорошем качестве японских авто. Конечно, и наших «Москвичей» с «Жигулями» встречается достаточно, а вот если перевести затраты при эксплуатации в деньги, то у владельцев японских устаревших авто они в разы меньше.

Самой главной составной частью автомобиля является двигатель, а его техническая характеристика, качество и надежность передается самому автомобилю. Но, как говорится идеального ничего в этом мире нет, как и в двигателях автомобиля.

Разберемся в недостатках дизеля 1С и его моделей, который монтировался до 1992 года на автомобилях Тойота:

• Карина СА60/67, с 1982 по 1988 гг;
• Королла СЕ70/71/72, с 1982 по 1987 гг;
• Королла СЕ90/96/97, с 1987 по 1992 гг;
• Корона СТ140/147, с 1982 по 1987 гг;
• Литайс/Таун Айс СМ20/25, с 1982 по 1986 гг;
• Литайс СМ35 с 1985 по 1988 гг;
• Литайс/Таун Айс СМ50, с 1986 по 1989 гг;
• Литайс/Таун Айс CR26, с 1982 по 1988 гг;
• Литайс» СЕ70 с 1982 по 1983 гг;
• Литайс СЕ80 с 1983 по 1987 гг;
• Литайс СЕ90/96/97, с 1987 по 1991 гг;
• Литайс CR50 с 1979 по 1983 гг;
• Литайс CV10, с 1983 по 1985 гг;
• Литайс СМ10, с 1983 по 1985 гг.

Учитывая отзывы владельцев вышеперечисленных Тойот, можно сказать, что в целом двигатель 1С неплохой в сравнении с отечественными двигателями, но, все таки имеет свои недостатки. Ведь и сейчас на наших дорогах часто встречаются устаревшие модели авто с таким двигателем, поэтому и информация о его недостатках и слабых местах еще долго будет актуальной.

Обзор

В последнее время в радиолюбительских кругах набирает популярность такое направление, как робототехника. Платформа Arduino позволяет присоединиться к этому увлекательному процессу даже начинающих разработчиков, снижая порог вхождения в тему до приемлемого минимума. Роботизированные платформы с дистанционным управлением являются наиболее часто повторяемыми проектами. Думаю, что никто не отказался бы иметь под рукой послушного робота, который исправно выполняет команды своего хозяина.
Чтобы привести в движение шасси робота, разработчики, как правило, применяют моторы-редукторы. Они способны при небольших размерах обеспечивать достаточную силу тяги для реализации уверенного движения. Среди любительских легковесных роботов, фаворитом в этом направлении является мотор постоянного тока с редуктором 1:48, внешний вид которого показан на рисунке №1.

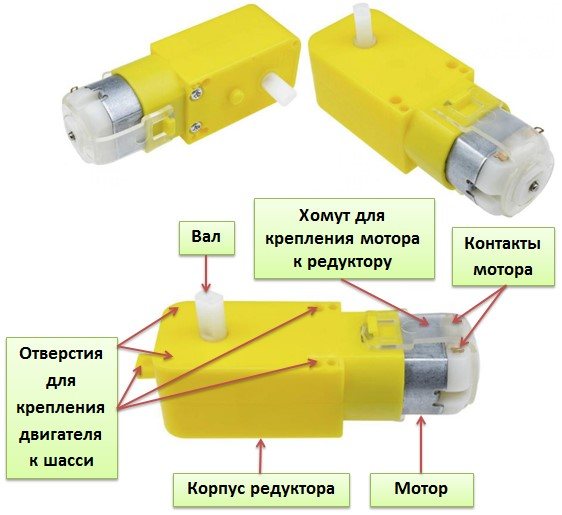

Рисунок №1 – мотор постоянного тока с редуктором 1:48

Редуктор данного мотора содержит шестерни из прочного пластика. Тем не менее, для управления массивными конструкциями использовать его не рекомендуется. Силиконовый хомут не даёт двигателю выпасть из редукторного корпуса, но он может быть отстёгнут вручную. Такой подход позволяет легко заменить двигатель на аналогичный при выходе последнего из строя.

Данный класс моторов с редуктором выпускается 4-х типов, а именно:

• Прямой одноосевой мотор-редуктор;
• Прямой двухосевой мотор-редуктор;
• Угловой одноосевой мотор-редуктор;
• Угловой двухосевой мотор-редуктор.

Рисунок №2 наглядно демонстрирует разницу их конструктивного исполнения. Вне зависимости от внешнего вида, все моторы имеют одинаковые характеристики.

Рисунок №2 – разновидности моторов с редуктором
