Внедорожники Toyota под именем Land Cruiser выпускаются достаточно давно и насчитывает несколько поколений. Поначалу на джипы устанавливались силовые агрегаты с рабочим объемом до 3,0 литров. И только с появлением 80 серии на внедорожник начали устанавливаться моторы с объемом 4,2 литра, среди которых и 1HD-T.

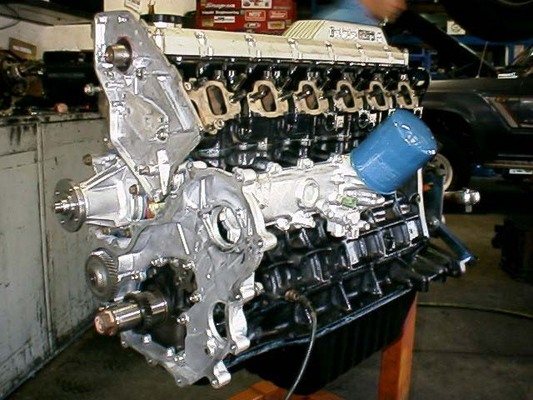

Двигатель 1HD-T устанавливался на Land Cruiser с начала поступления джипа в продажу в 1988 году и до 1995 года, после чего на его смену пришел более совершенный агрегат 1HD-FT. Двигатель Toyota 1HD-T зарекомендовал себя как очень надежный и неприхотливый. Он с легкостью может работать на всех видах дизтоплива. Но у него также имеются и недостатки. Самыми слабыми местами у него являются турбонаддув и привод газораспределительного механизма.

Характеристики двигателя модификации 1HD-FTE

1HD-FTE под капотом

Технические характеристики силового агрегата 1HD-FTE:

• блок цилиндров выполнен из чугуна,
• годы массового выпуска – начало в 1989-м, конец – в 2007-м,
• привод ГРМ – зубчатый ремень,
• степень сжатия – 18,8,
• точный объём – 4164 ,
• диаметры цилиндров – 94 миллиметров,
• ход поршня – 100 мм,
• допустимый расход моторного масла – 1 литр,
• используемое ДВС топливо – дизель,
• клапанов на один цилиндр – 4 шт,
• количество цилиндров – 6 шт,
• крутящий момент (н/м) – 380,
• мощность ДВС (л.с.) – 170+,
• объем масла в (1ХД-ФТЕ) двигателе – 11,4 л,
• периодичность полной замены смазки – 7 — 10 тысяч км,
• рабочая температура – н.д.,
• экологический класс – Евро-3.

• примерный ресурс – 500+ тысяч км,

Расход топлива

Ленд Крузер 100

Перечислим, сколько потребляет дизель 1HD-FTE, учитывая его модификацию.

1. Расход топлива (л/100 км) 1HD-FTE на Ленд Крузер 100 с постоянным полным приводом и 4АКПП, :
   в городе – 15.8;
2. за пределами города – 10.8;
3. в смешанном цикле – 12.6;
4. У Ленд Крузер 100 с постоянным полным приводом, но 5МКПП, потребление дизеля (л/100 км):
   в городе – 14.1;
5. за пределами города, на трассе – 10.8;
6. в смешанном цикле – 11.1;

Модификации мотора

ДВС 1HD-FTE — последний представитель линейки тойотовских 1HD двигателей, агрегирован цифровым ТНВД, более качественно охлаждающейся ГБЦ, распределительным валом 224/246, а также турбиной CT20B.

Максимальная мощность мотора подскочила до 202 «лошадей», а крутящий момент превысил 400 Нм. Производство этих силовых агрегатов остановили в 2007-м году.

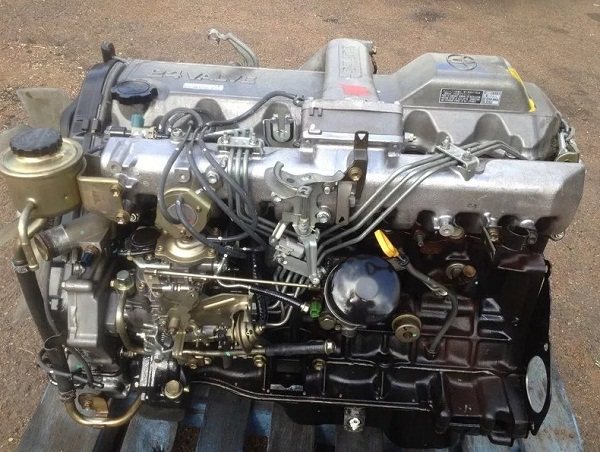

Силовой агрегат 1HD-FT

Предшественники:

1. 1HD-T — это модификация, на которой все надстройки устанавливались. Мотор с 8-клапанной головкой блока циллиндров и CT22-турбиной, 165-сильной мощности. Давление наддува составляло 0,48 бар.
2. 1HD-FT — силовой агрегат, производство которого стартовало в средине девяностых. Был оснащен уже 16-клапанной головкой и измененным распределительным валом. Давление турбины увеличено до 0,62 атмосфер, но по эконормам мощность пришлось занижать до 170 л.с.

Особенности конструкции

Последний серийный вариант двигателя, на котором стала использоваться электронная система подачи топлива Nippon Denso. Применен усовершенствованный турбокомпрессор, который позволил снизить расход топлива. Настройки мотора обеспечили сдвиг пика крутящего момента в зону низких оборотов, а также расширили диапазон эффективной работы двигателя.

Моторы оснащены охладителем сжатого воздуха. Мощность установки достигает 202 л.с. при 3400 об/мин.; крутящий момент — 430 Н/м в диапазоне 1200-3200 об/мин. Выхлоп соответствует требованиям Евро-3 и 4.

Мотор оснащен чугунным блоком, в котором имеются 6 цилиндров с диаметром 94 мм. Ход поршня составляет 100 мм, что обеспечивает рабочий объем 4164 см³. Охлаждение жидкостное; для циркуляции антифриза установлен центробежный насос. Термостат единственной модификации, не зависит от рынка сбыта. Особенностью конструкции мотора является общий корпус подшипников коренных опор коленчатого вала, выполненный в виде единой плиты. Конструкция обеспечила увеличение жесткости силового агрегата.

Газораспределение — 4-клапанная головка и уменьшенные клапаны (33 и 30,5 мм соответственно). Распределительные валы двигателей FT и FTE имеют разный профиль кулачков. Оба варианта оснащались головкой, изготовленной из чугуна.

Двигатель с 4 клапанами на цилиндр имеет 1 распределительный вал. Парные клапаны каждого цилиндра оборудованы общим мостом, на который воздействует коромысло.

Подача топлива выполняется электронным насосом.

Используемая в ДВС система EGR обеспечивает подачу выхлопных газов в цилиндры двигателя при его частичной загрузке. Дополнительно корректируется подача топлива через форсунки.

Технические особенности 1HD-FTE

Производство 1HD стартовало в 1990 году. Шестицилиндровый двигатель сменил старый 12H-T с аналогичной сборкой. Чугунный блок цилиндров у ДВС c ⌀цилиндра 94 мм оборудован коленвалом с ходом поршня в 100 мм. Объём двигателя приличный, и равен 4,2 л.

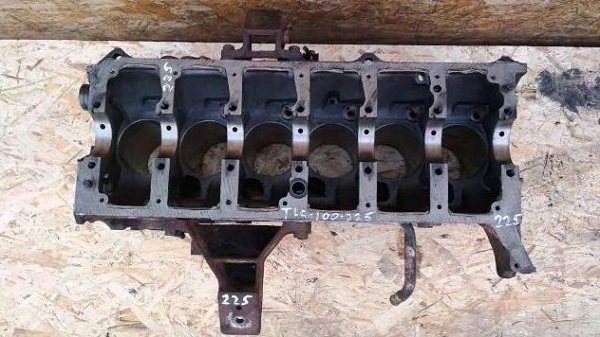

Чугунный блок цилиндров 1HD-FTE

Накрывает цилиндры 1HD-T головка блока с 1 распредвалом . На каждый цилиндр 2 клапана. 8 — миллиметровые ножки клапанов, ⌀впускных– 42,5 мм, ⌀выпускных–36 мм. У более современных 1HD-FTE головка блока с двумя распредвалами, ножка клапана 7 мм, диаметр впускных 33 мм, выпускных — 30,5 мм.

ГБЦ 1HD-FTE

На моторах серии клапана нужно регулировать каждые 40.000 км. На впуске зазоры равны 0.15-0.25, на выпуске – от 0.35 до 0.45 мм. На моторах FTE у впускных клапанов зазоры равны 0.17-0.23 мм, зазоры у выпускных равны 0.47-0.53 мм.

Плановая замена ремня ГРМ предусматривается через 100 тыс. км пробега. Если основной пробег городской, то через 80 000 км.

У дизелей 1HD стоит турбокомпрессор Toyota CT26, надувающийся 0,48 bar, и 0.62 bar – на FTE.

Турбокомпрессор Toyota CT26

У двигателей 1HD-FTE– улучшенное охлаждение форсунок и новые седла у выпускных клапанов, турбина CT20B, степень сжатия 18,8, что на две десятых больше, чем у прородителя. Объём моторного масла увеличен, а механический ТНВД заменён на электронно-цифровой, крышка у клапанов изменена, а на место 224/246 начали ставить распределительные валы 216/246. В результате – более высокие показатели момента и мощности.

Рядные двигатели серии 1 HD выпускали до 2009 года, затем их сменили дизеля 1VD.

Основные преимущества и недостатки двигателя

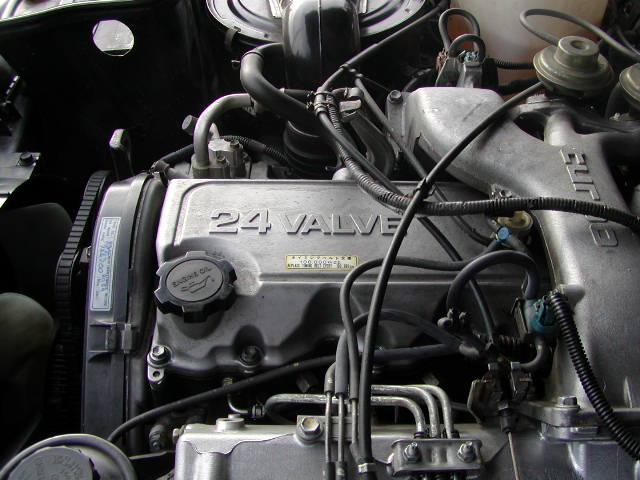

1HD-FT в Lexus LX450

Среди преимуществ можно выделить огромный потенциал эксплуатации, достаточно показательную тягу, подхват с самых малых оборотов. Автомобиль, оснащенный ДВС 1HD-FT, приятно эксплуатировать, ведь с любой передачи можно выйти на отличное ускорение, а поведение двигателя на высоких оборотах вовсе не похоже на дизельные повадки.

Также дизель обладает хорошим расходом топлива. Даже агрегаты, которые прошли больше 500 тысяч километров, не увеличивают расход топлива. Тем не менее, отзывы владельцев выделяют несколько негативных моментов силового агрегата:

• определенная нежность системы ТНВД и необходимость ее постоянного обслуживания;
• достаточно частая регулировка клапанов на двигателях с большим пробегом;
• при серьезных поломках ремонт неуместен – необходим новый агрегат.

Но это неполадки и неприятности происходят уже на второй половине миллиона километров пробега. У некоторых водителей счетчики пробега прошли больше миллиона делений, а двигатель все еще не нуждается в капитальном ремонте.

Обслуживание

Дизель Тойота 1HD-FTE относится к самым надёжным силовым агрегатам этой компании. Но для максимального продления срока его службы требуется использование качественных запчастей и расходников.

Оригинальное масло Тойота 10W-40

Моторное масло – одно из самых важных. Его адекватный выбор не только сохраняет, но и увеличивает ресурс двигателя. Особенность данного двигателя – он ровно работает на средних по цене маслах, в т.ч. российского производства. В зависимости от реальных условий эксплуатации, ему подходят масла (синтетика, полусинтетика) с вязкостью 10W-40, 5W- 30 или 5W-40.

Перечислим регламент сервиса двигателя 1HD-FTE:

1. Масло меняется каждые 10,000 км, при этом в двигатель заливается 11,4 литра.
2. Фильтрующий топливный элемент нужно менять каждые 30,000.
3. Воздушный фильтр лучше менять раз в 20,000.
4. Ремень ГРМ меняется через 100,000 км, а лучше – через 70,000.
5. Регулировка клапанов каждые 40,000.
6. Приводные ремни периодически осматриваются и меняются по мере необходимости. Антифриз меняется каждые 100 тысяч км, а система должна проверяться ежегодно.
7. Плановая замена помпы – через каждые 50 000.

1HD-FTE. Ремень ГРМ

Список моделей авто, в которые устанавливался

В основном двигатель 1HD-FTE устанавливался на джипы компании Toyota:

Япония

Toyota Land Cruiser (10.1989 — 12.1994) suv, 9 поколение, J80

Toyota Land Cruiser (04.2005 — 06.2007) 2-й рестайлинг, suv, 10 поколение, J100

Toyota Land Cruiser (08.2002 — 03.2005) рестайлинг, suv, 10 поколение, J100

Toyota Land Cruiser (01.1998 — 07.2002) suv, 10 поколение, J100

Россия

Toyota Land Cruiser (01.1990 — 12.1995) suv, 9 поколение, J80

Toyota Land Cruiser (04.2005 — 12.2007) 2-й рестайлинг, suv, 10 поколение, J100

Toyota Land Cruiser (08.2002 — 03.2005) рестайлинг, suv, 10 поколение, J100

Toyota Land Cruiser (01.1998 — 07.2002) suv, 10 поколение, J100

Недостатки и слабые места

Перечислим основные минусы и слабые места ДВС 1HD-FTE:

1. Быстрый износ осей, рокеров, распредвалов – существенная проблема этих двигателей.
2. Клапан ЕГР с впускным коллектором быстро забиваются продуктами горения.
3. Регулировка клапанных тепловых зазоров требуется раз в 40 000 км.
4. Регулятор давления горючего периодически ломается.
5. Ремень ГРМ редко держится больше 100 тыс. км.
6. Как всегда, электронный ТНВД «нежнее» механического.

Электронный ТНВД на двигатель 1HD-FTE

Неисправности и ремонт

Распространенными дефектами моторов серии 1HD являются:

1. Проблемой моторов, имеющих большой пробег, становится износ деталей механизма газораспределения. Увеличение зазоров приводит к рассухариванию стержня клапана, и деталь проваливается в камеру сгорания. При контакте клапана с поршнем происходит разрушение деталей и образование глубоких задиров на зеркале цилиндра. Для предотвращения поломки рекомендуется проводить визуальный осмотр механизма через каждые 40 тыс.км.
2. Клапан рециркуляции отработавших газов (ЕГР) становится причиной засорения впускного коллектора сажей и частичками масла. Многие владельцы отключают систему, продлевая жизнь двигателю.
3. Появление периодических вибраций на холостом ходу, напоминающих троение. Причиной является износ плунжерных пар в ТНВД. Ремонт заключается в замене изношенных деталей.
4. Течь магистрали обратного слива топлива по месту стыка с форсункой. Дефект возникает в результате неаккуратной сборки, приводящей к деформации уплотнительного торца на форсунке. Рекомендуется провести подрезку торца на токарном станке, поскольку подтяжка гаек течи не устраняет, а еще больше деформирует детали. При сильном повреждении торца требуется замена форсунки.

Тюнинг

Чип-тюнинг 1HD-FTE возможен, и добавляет момента до 100 Нм и мощности до 50 лошадиных сил. Это заметно меняет характер машины. Кому этой добавки мало, может обратить внимание на Gturbo турбокит. При правильной настройке крутящий момент увеличивается до 1000+ Нм, а мощность возрастает до 400 лошадиных сил.

Турбокит GTurbo Grunter Vortex

Главные преимущества двигателя

Основным плюсом данного силового агрегата является поддержание добрых традиций серии. ДВС 1HD-FTE, используя дизель в качестве топлива, не доставляет своим владельцам никакого дискомфорта в эксплуатации. Заводясь при любых температурах и в любых условиях, ДВС может обеспечить огромный ресурс и отсутствие необходимости частого ремонта.

Лестные отзывы о работе агрегата позволяют вывести следующие преимущества его использования:

• ресурс свыше 500 000 километров,
• исправлены неполадки с подачей топлива, которые присутствовали в прошлом поколении,
• турбина придает тяги с самых низких оборотов,
• двигатель подлежит капитальному ремонту по истечении ресурса.

Это большие преимущества, ведь новое поколение двигателей Toyota данных плюсов лишены. Одним из недостатков мотора, о котором говорят многие российские водители, является сложная регулировка клапанов, а требуется она здесь достаточно часто. Учитывая качество топлива, которым заправляют у нас большинство данных агрегатов, этот минус естественный.
