Двигатель Z16XE появился в 1998 году и выпускался до 2010 года. Он относится к маркетинговому семейству Ecotec. Этот двигатель порадовал поклонников марки Opel 16-клапанной ГБЦ. Больше никаких особенных решений в нем нет. Т.е. фазовращатели не предусмотрены, впускной коллектор абсолютно пассивный. В приводе ГРМ используется зубчатый ремень, в приводе клапанов предусмотрены гидрокомпенсаторы. Блок данного двигателя чугунный. Для поршневой группы двигателя Z16XE предусмотрено несколько ремонтных размеров. Также есть ремонтные размеры для вкладышей. Тем не менее, этот двигатель уже сделан с учетом более строгих экологических норм. Его поршни облегчены, уменьшены внутренние потери на трение за счет уменьшения поршневых колец и маслосъемного в частности.

Это привело к тому, что двигатель Z16XE и его преемники неприятно удивили жором масла. Далее мы подробно об этом расскажем.

Двигатель Z16XE устанавливался почти на все модели Opel. Первыми его получили Astra G и Vectra B и Zafira A, затем Meriva A, Corsa C и Vectra C.

На нашем YouTube-канале вы можете посмотреть разборку 1,6-литрового двигателя Z16XE, снятого с модели Meriva 2005 года выпуска.

Выбрать и купить двигатель для Opel вы можете в нашем каталоге контрактных моторов.

Надёжность двигателя

Самая обсуждаемая и распространенная проблема этого силового агрегата – повышенный расход масла на угар. С этой проблемой сталкиваются владельцы почти всех автомобилей Opel с данным мотором.

При покупке автомобиля с этим двигателем следует проверить его дымность, желательно на холодную. Сизый (светло-серый) дым указывает на горение масла. Также стоит выкрутить свечи и осмотреть их – жирный масляный налёт говорит о том, что проблема с потреблением масла в самом разгаре.

Частые неисправности

Мотор Z16XE зарекомендовал себя как надёжный агрегат с доступными составляющими и расходными материалами. Но за период эксплуатации владельцами автомобилей с данным двигателем был определён ряд наиболее частых неисправностей.

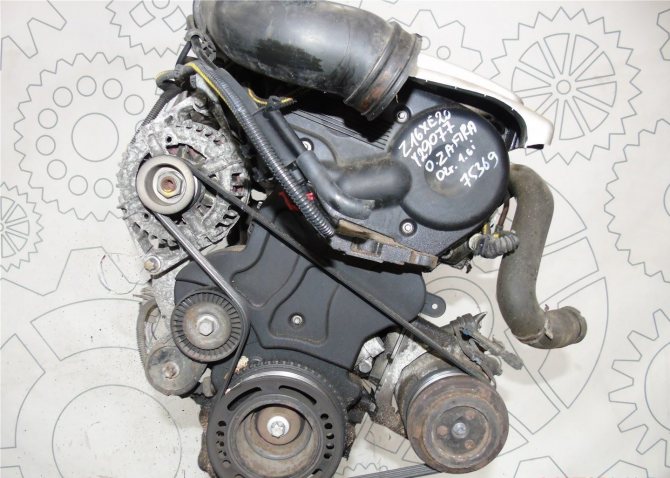

Контрактный двигатель для Opel Zafira A

Перечень характерных неисправностей:

• Высокое потребление масла. После повышение расхода масла не стоит отправлять агрегат для проведения дорогостоящего капительного ремонта. Частой причиной является сдвиг маслосъёмных колпачков со своих посадочных мест. В качестве решения проблемы необходимо заменить направляющие клапанов, а сами клапана отрегулировать.

Если проблема не пропала и расход масла остаётся повышенным, то необходимо заменить кольца поршневой группы. Операция дорогостоящая и требует привлечения опытного моториста.

• Частое засорение EGR. Клапан EGR способствует снижению температуры горения топливной смеси, также уменьшается и уровень CO2 в выхлопе. EGR устанавливается как экологический элемент. Последствием засорения EGR становятся плавающие обороты двигателя и возможно снижение мощности мотора. Единственный выход продления службы данного элемента – использование только качественного и чистого топлива.
• Как и многие 16-ти клапанные моторы с двумя распределительными валами, агрегат Z16XE требует особого внимания к ремню ГРМ. Менять его рекомендуют после 60000 км пробега, но при некачественном изделии или браке, такая операция может потребоваться раньше. Последствия лопнувшего ремня ГРМ не очень приятные – погнутые клапана, соответственно, вызов эвакуатора и последующий дорогостоящий ремонт.
• Многие владельцы автомобилей с моторами Z16XE жалуются на неприятный металлический звук, который появляется после 100000 км пробега. Диагнозом низкокачественного СТО станет необходимость проведения капительного ремонта, но проблема может быть в расшатанных креплениях впускного коллектора. Игнорирование проблемы приведёт к поломке коллектора. Стоимость детали высока.

Для устранения неприятного звука достаточно снять коллектор (болты следует откручивать крайне аккуратно), и одеть на все места соприкосновения металла фторопластовые кольца или паранитовые прокладки, которые можно изготовить самостоятельно. Стыки дополнительно следует обработать автомобильным герметиком.

К теме двигателей не относится, но многие владельцы Opel Astra и Opel Vectra жалуются на некачественно продуманную электропроводку данных автомобилей.

Это приводит к постоянному обращению к автоэлектрикам, стоимость услуг которых достаточно высока.

Блок управления

Блок управления на автомобилях Opel и с двигателем Z16XE – слабое место. Нельзя сказать, что он часто беспокоит. Но многие глюки двигателя связаны именно с блоком. Блок располагается на самом двигателе, поэтому на него практически постоянно воздействуют вибрации и перепады температур.

Из неисправности блока появляются самые разнообразные ошибки. Например, ошибки по MAP-сенсору и странные провалы тяги обычно связаны именно с ЭБУ. Если двигатель Opel непредсказуемо глохнет, переходит в аварийный режим и не развивает более 3000 об/мин, то с блоком управления явные неполадки.

Также ошибки и симптомы, которые только появляются на прогретом двигателе тоже почти всегда связаны с ЭБУ. При этом двигатель начинает троить, фиксируются ошибки по нескольким датчика.

Неисправность ЭБУ, а точнее его разъема, в некоторых случаях можно буквально нащупать. Сбои в работе двигателя могут появляться или пропадать в момент шевеления косы проводки на ее входе в разъем ЭБУ.

Часто в ЭБУ двигателя Opel возникают трещины на плате, которые могут починить опытные электрики.

Неисправный блок можно поменять на Б/У. Если приобретается только ЭБУ, то нужно узнать его ПИН-код (карпасс) и ПИН-код своего ЭБУ. Изначально они написаны на вкладыше сервисной книги. Если ПИН-коды неизвестны, то ЭБУ нужно приобретать иммобилайзером, т.е. замком зажигания. Это значительно упрощает привязку б/у блока к автомобилю.

Выбрать и купить блок управления для двигателя Opel, вы можете в нашем каталоге контрактных запчастей.

Тюнинг двигателя X16XEL и Z16XE

Самый дешевый вариант это поставить холодный впуск, выпускной коллектор 4-1 без катализатора, прямоточную выхлопную систему и прошить блок управления. Это даст прибавку около 10-15 л.с. По-хорошему дальше идти не нужно, у вас и так будет звук и небольшая прибавка мощности, но если очень хочется накормить производителей распредвалов, тогда купите Dbilas dynamic 262, подъем 10.0 мм, возьмите еще впускной коллектор от этого же производителя, сделайте портинг ГБЦ с совмещением каналов и не забудьте настроить блок управления под новое железо. Турбировать этот мотор так, как это нужно делать стоит очень дорого и проще свапнуть 2-х литровый турбомотор или купить автомобиль с ним.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<�НАЗАД

Система вентиляции картерных газов

Система вентиляции картерных газов на двигателе Z16XE не имеет мембранного клапана. Ломаться в ней нечему. Но маслоотделитель и трубки системы довольно быстро засоряются, поэтому проходимость системы нарушается. Следовательно, давление газов в картере увеличивается.

На это двигатель реагирует течами масла по уплотнениям. Сальники обычно сопротивляются до последнего, а вот прокладка клапанной крышки и поддона начинают течь.

Но что еще хуже, высокое давление в картере мешает работе маслосъемных колец. Т.е. снимаемое ими масло очень плохо стекает. На фоне этого маслосъемные кольца быстро закоксовываются, что усугубляет проблему жора масла.

Поэтому за проходимостью системы ВКГ необходимо следить. Трубки засоряются масляным нагаром, в маслоотделителе при коротких поездках собирается водно-масляная эмульсия, которая может замерзнуть зимой.

Дроссельная заслонка

Дроссельная заслонка на двигателе Z16XE имеет полностью электронное управление. Как правило, она вообще никаких проблем не вызывает. То есть, плавающие обороты, задумчивые отклики на газ и неадекватные реакции на газ на данном двигателе почти всегда связаны с клапаном EGR, о котором расскажем позже.

Но если клапан EGR заглушен, а холостые обороты немного плавают, то почти наверняка поможет чистка дроссельной заслонки.

Выбрать и купить дроссельную заслонку для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.

Клапан EGR

Клапан EGR на двигателе Z16XE является известным слабым местом. Проблемы с ним могут быть как механические, так и электрические. Чаще всего этот клапан подклинивает из-за налипшей на нем сажи или не может плотно закрыться. При этом сервопривод пытается попасть в нужную дозировку рециркулирующих газов. На это двигатель реагирует плавающими оборотами холостого года, дерганиями при езде на постоянной скорости движения или провалами тяги при плавном ускорении. Все эти симптомы могут проходить при ускорении с полностью открытой дроссельной заслонкой. В большинстве случаев фиксируются ошибки по клапану EGR.

Реже бывают проблемы по его электрической части – иногда протираются дорожки в потенциометре, из-за чего неправильно фиксируется положение клапана, и клапан неправильно работает.

От загрязнений помогает чистка и отмачивание клапана в подходящих чистящих средствах. Конечно, многие автовладельцы решают отшить клапан. Его можно заглушить, перекрыв канал подачи отработавших газов. Но двигатель продолжит выдавать ошибки, т.к. при помощи MAP-сенсора будет видеть некорректное давление во впускном коллекторе.

Самым правильным отключением EGR будет заливка оригинальной прошивки для этого мотора, но изначально не оборудованного системой EGR.

Выбрать и купить клапан EGR для двигателя Opel, вы можете в нашем каталоге контрактных запчастей.

Техническое обслуживание

Техническое обслуживание необходимо проводить в обязательном порядке согласно руководству эксплуатации автомобиля. Это поможет поддерживать основные узлы автомобиля в постоянной готовности к выезду.

Opel 1.6 16V Z16XE под капотом

Перечень обязательных элементов технического обслуживания:

1. Замена масла и масляного фильтра. Как было указано выше, замену масла лучше всего проводить через каждые 7500 км. При выполнении всех операций необходимо быть уверенным в надёжной фиксации автомобиля (закреплении его на домкратах), а также в исправности вспомогательного инструмента. Отработанное масло следует утилизировать, категорически запрещено сливать его в землю.
2. Замена топливного фильтра. По совету многих автолюбителей, замену топливного фильтра на моторах Z16XE следует производить одновременно с заменой масла (через каждые 7500 км). Это поможет сохранить не только ресурс двигателя, но также и клапан EGR.
3. Через каждые 60000 км пробега следует производить замену свечей зажигания и высоковольтных проводов. Износ свечей зажигания приводит к перерасходу топлива, а также снижению мощности мотора и ресурса ЦПГ.
4. Через каждые 30000 км пробега проверять в сервисном центре или на СТО количество отработанных газов в выхлопе. Самостоятельно такую операцию произвести не получится, требуется наличие специального оборудования.
5. Через каждые 60000 км проверять состояние ремня ГРМ. При необходимости заменять на новый.

Техническое обслуживание необходимо проводить чаще если:

• Эксплуатация автомобиля происходит в районах с повышенной влажностью или на пыльной местности, а также в условиях низких или высоких температур.
• На автомобиле постоянно перевозят грузы.
• Автомобиль эксплуатируется не часто, но с длительными временными интервалами.

Впускной коллектор

Легкосплавный впускной коллектор двигателя Z16XE представляет собой составную конструкцию из нескольких частей: двух внутренний и двух внешних половинок. Еще в 2000-х годах выяснилось, что взаимные крепления половинок коллектора могут ослабевать, из-за чего нарушается плотное прилегание деталей.

После этого коллектор начинает дребезжать, шуршать и вибрировать. Производитель признал эту проблему и менял шумящие коллекторы по гарантии. А с мая 2005 года на двигателях Z16XE, а также Z16XEP появился усовершенствованный коллектор.

На практике старый дребезжащий коллектор можно снять, разобрать и собрать на герметике, чтобы устранить взаимный люфт его половин.

Выбрать и купить впускной коллектор для двигателя Opel, вы можете в нашем каталоге контрактных запчастей.

Модуль зажигания

Катушка зажигания на двигателе Z16XE представляет собой большой модуль – это стандартное решение для многих двигателей Opel. Но этот модуль надежнее модуля, который используется на 1,8-литровом двигателе. Модуль зажигания двигателя Z16XE служит довольно долго и не имеет проблем с пробоем изоляторов. К тому же, он стоит вполне вменяемых денег – оригинальный модуль от Delphi стоит порядка $70. На неисправность этого модуля зажигания однозначно указывают пропуски зажигания, которые не перемещаются между цилиндрами. Нередко он выходит из строя после проблем с регулятором напряжения генератора. Для собственного успокоения модуль зажигания можно проверить на искру, но без высоковольтных проводов от двигателя Opel Vectra A не обойтись. Модуль зажигания нужно снять с клапанной крышки, не отключать его, сдернуть резиновые изоляторы и вместо них подключить высоковольтные провода. Второй стороной провода соединяются со свечами вашего мотора. Далее нужно запустить двигатель и по очереди проверить свечи на искру.

Для этого с одной свечи нужно снять провод, выкрутить свечу, снова вставить свечу в провод и положить ее на «массу» (на клапанную крышку, например). Если искры не будет на одной из свечей, то модуль зажигания нужно менять.

Выбрать и купить катушку зажигания для двигателя Opel, вы можете в нашем каталоге контрактных запчастей.

Каких «сюрпризов» ждать от опелевского мотора 1.4 с технологией Twinport?

«В прошедшем году вы писали, что ваша сотрудница Елена Шемет купила в Германии Opel Astra GTC с двигателем Z14 XEP. Данный двигатель (а также несколько иных из этого семейства) оборудован системой Twinport. Не могли бы вы рассказать об опыте пользования этим двигателем, нюансах, обслуживании. Отдельно интересуют особенности Twinport — периодичность его чистки от нагара выхлопных газов ЕГР и прочее».

На самом деле ничего сверхъестественного в процессе эксплуатации мотор 1.4 Twinport (Z14 XEP) от автовладельца не требует. Качественные ГСМ, своевременная замена расходных материалов, то есть все то, в чем нуждается любой двигатель современного автомобиля. По «железу» мотор считается беспроблемным: при соблюдении вышеназванных условий его хватит на долгие годы и не одну сотню тысяч километров. Впрочем, это не значит, что двигатель совсем не будет требовать к себе внимания.

Например, цепной привод ГРМ вряд ли стоит рассматривать как вечный механизм. Его замена может понадобиться уже при пробеге 200.000 км и, между прочим, обойдется дороже комплекта ремня и роликов. Далее можно вспомнить пресловутый клапан EGR, который со временем может выйти из строя и потребовать замены или решения проблемы одним из «альтернативных» способов. Впрочем, о системе рециркуляции выхлопных газов мы довольно подробно рассказывали, так что не будем повторяться.

Twinport — это фирменное обозначение системы впускного тракта с изменяемой геометрией, которую для многоклапанных моторов использует не только Opel, но и другие производители (разумеется, со своей спецификой и под другими названиями). И призвана она обеспечить хорошие характеристики по части экологии, экономии и отдачи ДВС в максимально широком диапазоне оборотов. Так, по утверждению Opel, в случае с двигателем 1.6 применение Twinport вкупе с EGR позволило снизить расход топлива на 6%.

Суть технологии заключается в следующем. Один из двух впускных каналов, приходящихся на каждый цилиндр, снабжен заслонкой. В режиме больших оборотов/нагрузок она находится в открытом положении, обеспечивая максимальное поступление воздуха в цилиндр. В остальных случаях — в закрытом, что позволяет увеличить скорость воздушного потока, подаваемого в цилиндр через один оставшийся канал, и создать необходимые условия для качественного смесеобразования даже при малых оборотах и нагрузках.

Соединенные тягой заслонки открываются и закрываются одновременно при помощи вакуумного регулятора, управляемого через электронный блок двигателя. На ряде модификаций (в том числе и на двигателе Z 14 XEP до 2006 г.в.) также используется реостатный датчик положения заслонок, позволяющий ЭБУ отслеживать работу системы.

Как видим, ничего сверхсложного Twinport собой не представляет. Тем не менее со временем система может преподнести автовладельцу «сюрпризы». Например, не так уж редко считывание кодов ошибок при появлении сигнала check engine может указать на неисправность датчика положения заслонок. При этом реальная причина может крыться даже не собственно в отказе самого датчика, а в выдаваемых им некорректных показаниях. Причиной этого являются люфты, возникающие в приводном механизме заслонок: механизм работает исправно, но на ЭБУ посылаются ложные данные.

Еще одна проблема — зависание заслонок в открытом или закрытом положении, что может происходить по причине как износа приводного механизма, так и влияния отложений (нагара) во впускном тракте. К слову, последнее также может являться причиной преждевременного износа приводного механизма системы.

По какой бы причине ни отказал Twinport, следствием будет ухудшение тягово-мощностных характеристик. В зависимости от того, в каком положении «зависли» заслонки, автомобиль начинает «тупить» либо в зоне низких, либо в зоне высоких оборотов. Возрастает расход топлива, загорается check engine, при чтении выдается ошибка Р1113.

В общем-то, эти симптомы и становятся поводом обратить внимание на Twinport. В зависимости от проблемы могут быть применены решения, которые впору назвать «народными», так как официально система считается неремонтопригодной, в случае чего коллектор меняется в сборе.

Стоит ли предпринимать какие-то превентивные меры к Twinport до наступления проблем, чтобы отдалить их возникновение? В ответ на этот вопрос специалисты вспоминают старую поговорку «Не мешай машине ездить». Просто так снимать коллектор смысла не имеет. Другое дело, если при выполнении других ремонтных работ придется иметь дело и со впуском. Вот тогда не будет лишним осмотреть систему, очистить ее каналы от отложений и при обратной установке убедиться в том, что все работает как надо. Банальное «глушение» Twinport (путем демонтажа заслонок или установки их в одном из положений) проблемы не решает, так как в этом случае в тех или иных режимах не будет возникать условий для качественного смесеобразования со всеми вытекающими из этого последствиями.

Иван КРИШКЕВИЧ ABW.BY

У вас есть вопросы? У нас еcть ответы. Интересующие вас темы квалифицированно прокомментируют либо специалисты, либо наши авторы — результат вы увидите на сайте abw.by. Присылайте вопросы на адрес [email protected] и следите за сайтом

Ремень ГРМ

Согласно сервисной книге, ремень ГРМ подлежит замене каждые 90000 км или раз в 6 лет. На практике все меняют его каждые 60 000 км. Обрыв ремня ГРМ является довольно частой причиной серьезной поломки этого двигателя. Тут всё дело в качестве неоригинальных ремней. Поэтому затягивать с заменой неоригинала не стоит – 60000 км это предел для них.

Также отметим, что на двигателях Z16XE с большими пробегами случается разрушение шпонки зубчатого шкива коленвала. Поэтому при возможности стоит менять шпонку и осматривать шкив на предмет износа.

Рекомендуемые типы масла

Средний пробег агрегата Z16XE до капительного ремонта составляет 300000 км. При условии своевременного проведения технического обслуживания с заменой масла и фильтров.

Согласно руководству по эксплуатации Opel Astra и Opel Vectra, замену масла следует проводить не реже одного раз за каждые 15000 км. Более поздняя замена приводит к уменьшению эксплуатационного срока мотора. На практике, многие владельцы данных автомобилей советуют замену масла проводить чаще – каждые 7500 км.

Z16XE

Рекомендуемые масла:

• 0W-30;
• 0W-40;
• 5W-30;
• 5W-40;
• 10W-40.

Менять масло следует только на прогретом моторе. Последовательность замены следующая:

• Прогреть двигатель до его рабочей температуры.
• Аккуратно открутить сливной болт поддона и слить отработанное масло.
• Очистить магнитную сторону сливного болта от мусора, закрутить его обратно и залить специальное масло для очистки двигателей.
• Завести мотор и дать ему поработать на холостых оборотах в течение 10-15 минут.
• Слить промывочное масло, заменить масляный фильтр и залить рекомендуемое.

Для замены масла потребуется не менее 3.5 литров.

ГБЦ

Двигатели Z16XE получили дефектную ГБЦ. По информации производителя, неправильно изготовленные головки блоков выпускались до мая 2003 года. В сервисном бюллетене упоминается следующий факт: «стержни клапанов имеют слишком шероховатую поверхность, которая вызывает ускоренный износ направляющих втулок и маслосъемных колпачков. В результате масло стекает по клапанам, попадая в камеры сгорания». Производитель менял ГБЦ на дефектных моторах при наличии жалобы со стороны владельца.

На практике так оно и было. При снятии и осмотре ГБЦ буквально на всех двигателях Z16XE были обнаружены клапаны с сильным масляным налётом на них. Также клапаны прилично люфтили в направляющих. Т.е. направляющие были изношены. Вся эта неприятность достигала пика уже к пробегу в 70000 – 100000 км. Моторы приходилось ремонтировать: по возможности специалисты пересобирали ГБЦ с новыми втулками, сальниками клапанов и другими компонентами. Но дефекты в ГБЦ – не единственная причина жора масла на двигателе Z16XE.

Выбрать и купить головку блока цилиндров (ГБЦ) для двигателя Opel, вы можете в нашем каталоге контрактных запчастей.

Технические характеристики Z16XE

Z16XE является заменой более старой модели — X16XEL, которая выпускалась с 1994 по 2000 год. Небольшие отличия заключались в датчике положения коленчатого вала, в остальном двигатель ничем не отличался от своего собрата.

Характеристики Z16XE

Основной проблемой ДВС Z16XE является его фактический расход топлива, который для города составляет 9.5 литра. При смешанном варианте езды – не более 7 литров. Блок цилиндров выполнен из высококачественного чугуна, выпускался практически без брака, за исключением нескольких единиц. Головка блока двигателя производилась из алюминия.

Технические характеристики Z16XE:

Общее количество клапанов – 16 штук, по 4 на один цилиндр.
