В 2005 году Ульяновским автозаводом был произведен и представлен полноприводный автомобиль повышенной проходимости – УАЗ Патриот. Модель пришла на смену аналогичному автомобилю УАЗ-3162 «Симбир», который производили на этом же заводе в период с 1997 по 2002 год. По сути, новый автомобиль является глубоко модернизированной версией «Симбир». Производитель поработал над комфортабельностью внедорожника, переработал кузов и «поколдовал» над технической составляющей. Так появились новые мосты по типу «Спайсер», на выбор стал доступен 5 или 9-местное исполнение салона. Двигатели к транспортному средству поставляет Заволжский моторный завод, являющийся частью холдинга Soller. Отечественные автолюбители дружелюбно встретили новинку: это уже не прежний Симбир, который явно страдал от недостатка комфорта в салоне. В ходе производства модели производитель задействовал ряд иностранных комплектующих материалов и узлов: внедорожник Patriot оснастили гидравлическим усилителем рулевого управления итальянского производства, немецкой тормозной системой (ContiTeves) и британской системой кондиционирования.

В 2006 году машина получила антиблокировочную систему производства Bosch. Ровно через 2 года изготовитель авто решил провести еще один рестайлинг: на этот раз был улучшен климат-контроль, модернизирована система отопления и вентиляции салона, улучшена система охлаждения силового агрегата. В промежутке между 2006 и 2020 годом было еще несколько рестайлингом, но глобальное обновление UAZ Patriot пережил как раз таки в 2020 году. Ульяновский завод презентовал совершенно новую версию внедорожника. Серьезно был видоизменен дизайн авто: новая фальшрадиаторная решетка, другие линии кузова. Внутри также поработали на славу: изменений претерпела приборная панель, рулевая колонка и рычаг коробки передач. Модель стала более современной и еще более комфортной. Серьёзные изменения произошли и в линейке силовых агрегатов: стали доступен новый 150-сильный 2.7-литровый движок. Однако в интернете до сих пор ведутся дискуссии касательно надежности недавно появившихся силовых установок. В этой статье ответим на вопрос, каков ресурс двигателя УАЗ Патриот, и какие «сюрпризы» следует ждать от моторов внедорожника.

История завода

История Заволжского моторного завода насчитывает вот уже 45 лет. В 1958 году ЗМЗ, на котором производили преимущественно запчасти и литье из алюминиевых сплавов, в небольшом поселке переформировался в моторный завод. Здесь производили силовые агрегаты для Горьковского, Ульяновского, а также Московского автомобильных предприятий.

Первый двигатель, который был собран на нем — это ГАЗ 21 для Волжского автозавода. Моторный завод постоянно наращивал свои возможности и мощность. Постоянно совершенствовалось оборудование, цеха, технологии производства. Особо уделяли на заводе по производству двигателей внимание литейному участку.

В 80-х на этом заводе спроектировали первый 4-цилиндровый и 16-клапанный бензиновый мотор. Его объем составлял 2,3 литра, а работу ДВС контролировал микроконтроллер, который отвечал за систему впрыска и зажигания. Этот двигатель получил название ЗМЗ 4062.

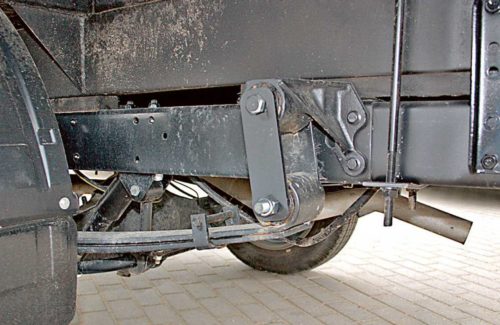

Подвеска; ходовая часть; рулевое и тормозное управление

Фургоны «Соболь» ГАЗ-2752 созданы на базе рамного шасси. Спереди они оснащены независимой двухрычажной пружинной подвеской с газонаполненными амортизаторами и стабилизатором поперечной устойчивости. Сзади – зависимая рессорная подвеска; на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами двухстороннего действия; дополнение – стабилизаторы поперечной устойчивости (опция).

Ведущий мост у «Соболя» значительно отличается от «ГАЗелевского»: односкатные колёса, ступицы послабее, полуоси потоньше и подлинее, тормозные барабаны поуже. Подвеске хватило по два листа на каждую рессору.

Рулевой механизм ГАЗ-2752 «Соболь» функционирует по классической схеме «винт – шариковая гайка», и уже в базовой комплектации дополнен гидроусилителем руля. ГАЗ-2752 «Соболь» в самой простой, стартовой комплектации оснащается 16-ти дюймовыми стальными колёсными дисками, галогеновой оптикой, аудио-подготовкой и отопителем салона.

Тормозная система гидравлическая двухконтурная с вакуумным усилителем, датчиком аварийного падения уровня тормозной жидкости и регулятором давления. На передних колёсах устанавливаются дисковые тормозные механизмы, а на задних колёсах предпочтение отдано традиционным тормозам барабанной системы.

Мотор ЗМЗ 409

На конвейер данный мотор поставили в 1996-м году. Сегодня на базе этого ДВС выпускается несколько агрегатов с объемом от 2,3 до 2,7 л. Это установки моделей 406 и 405. Сюда входил и 409 двигатель. Данный мотор преимущественно устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколение этих силовых установок снабжено нейтрализатором газов и производится полностью в соответствии со стандартами ЕВРО-2.

За несколько лет производства двигатели несколько раз подвергались серьезным изменениям и доработкам. В 2003 году была изменена конструкция распределительных валов. На замену башмакам натяжителей, изготовленных из пластика, пришли звездочки, которые позволили избавится от проблемы выхода из строя гидравлических толкателей вследствие засорения моторного масла продуктами износа пластика.

Затем, вместе с тем, что завод перешел на импортные комплектующие для особо важных узлов моторов, руководство задумало еще более серьезные модификации своей продукции. Систему распределительных валов заменили упрощенным узлом. Это сразу отразилось на надежности. Было проделано также много других модернизаций.

Сегодня Заволжский моторный завод — это передовое отечественное предприятие. Продукция, которую выпускают здесь, имеет высокие характеристики и качество.

Конструктивные особенности

Особенности конструкции мотора ZMZ Pro:

• для привода распределительных валов использована 2-рядная цепь с увеличенной прочностью;
• для натяжения привода применяются отдельные звездочки с гидравлическими регуляторами положения;
• в приводе навесного оборудования использованы натяжные ролики импортного производства;
• для снижения риска течи масла из-под поддона предусмотрена металлическая прокладка;
• измененные клапаны и доработанный вал с модернизированным профилем кулачков.

Для привода распределительных валов использована 2-рядная цепь с увеличенной прочностью.

Газораспределительный механизм

Для привода клапанов используются чугунные распределительные валы с отбеленными кулачками (для повышения прочности). Валы установлены в головке блока, осевое перемещение ограничивается упорными полиамидными кольцами. Для привода валов использована цепь с автоматическими натяжными звездочками (работают от системы смазки двигателя). В приводе клапанов установлены гидравлические толкатели, каждый клапан оборудован возвратной пружиной.

Технические характеристики ДВС ЗМЗ 409

409 двигатель представляет собой 4-х цилиндровый, рядный мотор, который управляет при помощи микропроцессоров. Рабочий объем агрегата составляет 2,6 л, степень сжатия -9. Порядок работы цилиндров организован по схеме 1-3-4-2, коленчатый вал вращается в правую сторону. Максимальные показатели крутящего момента составляют 230 кг-см при оборотах в 3900 об/мин. Масса мотора составляет 190 кг. Система питания этого двигателя представляет собой впрыск топлива в трубу. Система вентиляции, которая применена в этом силовом агрегате, закрытая, принудительного действия, работающая благодаря разрежению в выпускной системе. Система смазки также принудительная, комбинированная, с разбрызгиванием. Система охлаждения представлена в виде жидкостной, принудительной и закрытой. Электрическая часть представлена в виде однопроводной системы.

Обзор модификаций ГАЗ-2752 «Соболь»

ГАЗ-2752 «Соболь» представлен на рынке в грузовом либо грузопассажирском варианте. Во втором случае, предусмотрено семь полноценных мест и изолированный от пассажирского грузовой отсек.

Грузовая, трёхместная версия фургона ГАЗ-2752 имеет штатную грузоподъёмность 770 килограммов. Объем грузового отсека достигает 6,86 м3, его точные размеры: 2,460/1,830/1,530 метров. Погрузку можно осуществлять как через задние распашные, так и через боковую сдвижную дверь. Погрузочная высота грузовой платформы составляет всего лишь 70 сантиметров.

В фургоне без проблем размещаются не только всевозможные коробки/упаковки с товаром, инструменты; но и достаточно громоздкие предметы. Поскольку высота багажного отсека – более полутора метров, и он пошире ГАЗелевского (за счёт того, что на «Соболе» установлены односкатные колёса, и расстояние между колёсными арками увеличенное).

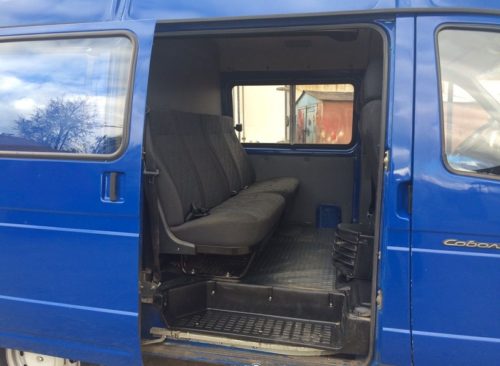

Комбинированная, грузопассажирская версия ГАЗ-2752 «Соболь» имеет, плюсом к водительскому, ещё шесть мест для пассажиров, и располагает 3,7 м3 полезной площади в багажном отсеке. Штатная грузоподъёмность комби-версии ГАЗ-2752 составляет 305 килограммов. Размеры грузового отсека следующие: 1,330/1,830/1,530 метров. Как уже было отмечено, салон в грузопассажирском «Соболя» отделён от грузового отсека глухой перегородка, что положительно сказывается на комфорте пассажиров и их защите от груза. Предусмотрена возможность установки потолочного вентиляционного люка в пассажирском отсеке.

Кроме заднеприводных, выпускаются также и полноприводные цельнометаллические фургоны «Соболь» (их заводской индекс – ГАЗ-27527). «Соболь» 4х4 также доступен в трёхместной грузовой и семиместной грузопассажирской версиях, особенности которых описаны выше.

Конструкция мотора

Рассмотрим конструкцию и основные узлы мотора ЗМЗ 409. Сперва про блок цилиндров. Основным материалом для этого узла послужил серый чугун. Между цилиндрами инженеры сделали специальные каналы, по которым циркулирует охлаждающая жидкость. Моноблочная конструкция уже имеет все необходимое и все отверстия для закрепления навесного оборудования и смазочные каналы. Нижняя часть этого узла оснащена опорами для коренных подшипников для монтажа коленчатого вала. Крышки этих подшипников не поддаются замене.

Головка блока цилиндра изготовлена в виде литой детали из алюминия. ГБЦ оснащена впускными и выпускным клапанами. Каждый из цилиндров оснащен двумя клапанами. Справа располагаются впускные, а слева выпускные клапаны. Гидротолкатели позволили избавится от процесса ручной регулировки зазоров. Теперь зазоры кулачков регулируются в автоматическом режиме.

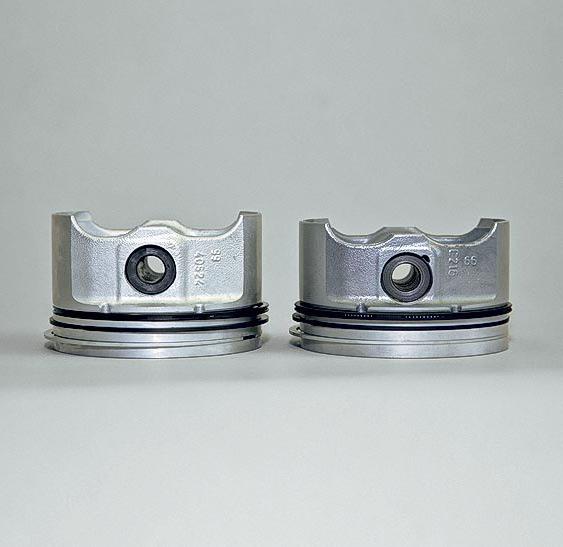

Поршни также изготовлены из алюминия. Эти детали обладают терморегулирующими вставками. Юбка изготовлена по бочкообразному профилю, а также оснащена специальным микрорельефом, который позволяет значительно улучшить приработку, а также значительно снизить потери трения.

Дно каждого поршня имеет по черные канавки, которые сделаны для того, чтобы максимально предотвратить возможные удары поршня о днище тарелок клапанов при возможных нарушениях работы.

Поршневые кольца монтируются по три на каждый из поршней. На двигатель 409 технические характеристики предусматривают два компрессионных и одно маслосъемное кольцо. Что касается наружной поверхности компрессионного кольца, то она покрывается слоем специального пористого хрома. Нижнее кольцо покрыто оловом, а вся остальная поверхность колец фосфатирована.

Коленвал изготовлен из особо прочного чугуна. Он пятиопорный, для лучшей разгрузки опор оснащен противовесами. Носок коленвала, а также хвостовик идут с резиновыми уплотнениями.

На заводе вал прошел динамическую балансировку. Чтобы исключить перемещения его по осям, инженеры ограничили его при помощи двух шайб, которые расположены с двух сторон среднего или третьего подшипника. Упорные шайбы, в свою очередь, состоят из полушайб.

Двигатель Cummins 2.8 «Газель»

Двигатель Cummins 2.8 устанавливается на машины ГАЗ «Газель» и ГАЗ «Некст», а также ГАЗ «Бизнес». Это 4-цилиндровый мотор с мощностью 88,3 кВт и объемом 2,781 л. Работает на дизельном топливе. Блок цилиндра сделан из серого чугуна с фрезерованным гильзами цилиндров. Коленчатый вал также из серого чугуна, хорошо отбалансирован.

Мы рассмотрели основные типы двигателей для «Газелей» и их наиболее востребованные модификации. Надеемся, что данная статья была вам полезна!

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Система газораспределения

Распределительные валы в этом моторе изготовлены методом литья. Материалом послужил высокопрочный чугун. Чтобы достичь большей стойкости к износу, поверхность распределительного вала прошла специальную обработку.

Данные детали вращаются на подшипниках, которые образованы головкой цилиндров и специальными съемными крышками, изготовленными из алюминия.

Привод – цепной, двухступенчатый. Система натяжения цепи осуществляется при помощи гидронатяжителей.

Клапаны в этом моторе сделаны из специальной жаропрочной стали. 409 двигатель оборудован клапанами, которые проворачиваются во время работы. Привод осуществляется от гидротолкателей распределительных валов. Так как это двигатель 409, технические характеристики его позволяют не регулировать зазоры вследствие использования гидротолкателей. Клапанные пружины выполнены в виде двойных пружин. Эти детали унифицированы с двигателями от ВАЗ 2108. Гидротолкатели выполнены в виде цилиндрического стакана, а масло подводится из головки цилиндров.

Система охлаждения

Двигатель ЗМЗ 409 оснащен жидкостной, закрытой, принудительной системой охлаждения. Система представлена в виде водяной рубашки на блоке цилиндров, на головке цилиндров, водяного насоса, а также термостата, датчика температуры ОЖ, датчика нагрева окружающей среды.

Двигатель ЗМЗ 409 предусматривает самый оптимальный тепловой режим в пределах 80-90 градусов. Ее поддерживает термостат. Он работает автоматически. Правильный температурный режим позволяет сделать неприхотливым в обслуживании внедорожник УАЗ. Двигатель 409-й модели обладает высокой экономичностью, а его детали – огромной износостойкостью.

Чтобы водитель бы спокоен, а двигатель ЗМЗ 409 не перегревался, инженеры вывели на приборную панель лампочку аварийного температурного режима. Индикатор сработает, если температура выйдет за пределы 104 градусов. Датчик расположен сверху в бачке радиатора. Нужно следить, чтобы мотор не перегревался, иначе потребуется ремонт 409 двигателя.

Техническое обслуживание

Чтобы этот мотор исправно работал в радость своему владельцу, нужно регулярно проводить техническое обслуживание. Тогда, при выполнении этого условия двигатель будет обладать высокими качествами работы. Для этого агрегата нужно использовать только качественное топливо и смазочные материалы.

Ухаживать и обслуживать нужно все системы мотора и автомобиля. Лишь на таких условиях мотор прослужит долго и будет работать без поломок. Нужно регулярно проверять уровни масла, охлаждающей жидкости, натяжение ремней насоса охлаждения.

Чтобы двигатель работал надежно, обязательно нужно ухаживать за системой питания. Лишь при условии регулярного обслуживания можно добиться стабильной работы. Нужно быть уверенным, что все соединения топливопровода надежны, также нужно время от времени проводить очистку топливных форсунок.

Вопросы ремонта

Ремонт двигателю может понадобится, если пробег составляет около 300 тысяч километров. Потребность в ремонте может наступить и ранее, если автомобиль или агрегат использовались в особенно жестких условиях.

Ремонт 409 двигателя нужен в случае, если падет мощность, уменьшается уровень давления масла, если мотор дымит, а расход топлива повышенный.

Для двигателя продаются запчасти, поэтому заменить изношенные детали или узлы не представляет большого труда.

Отзывы

«Патриот» УАЗ (двигатель 409 устанавливается именно на него) хорошо показывает себя в условиях отсутствия дорог. По бездорожью на этом автомобиле ездить одно удовольствие. Однако в остальном 409 двигатель отзывы имеет неоднозначные. Кто-то утверждает, что двигатель есть масло, кто-то пишет на форумах, что столкнулся с повышенным расходом топлива. Многие пишут, что на джипе УАЗ двигатель 409 непригоден для езды по асфальту. Но на других автомобилях этот мотор весьма неплохо себя показывает.

Возможность проведения тюнинга и его виды

Одним из самых распространенных видов тюнинга не самого двигателя, а автомобиля УАЗ является замена силового агрегата на аналогичные ДВС других марок.

1. В основном используются дизельные модели от импортных внедорожников. У такого вида тюнинга есть огромный недостаток: для владельца автомобиля он обходится недешево.
2. Второй вариант – проведение чип-тюнинга двигателя, поскольку на ЗМЗ 409 установлен блок управления МИКАС 11 или МИКАС 7,2. Благодаря такому виду тюнинга можно изменить настройки системы, отрегулировав их согласно вашим собственным требованиям.
3. Третий вариант заключается в небольшом увеличении мощности двигателя путем установки турбо компрессора либо газовой турбины. Тюнинг двигателя ЗМЗ 409 таким способом позволяет увеличить его мощность в среднем на 30%.

Двигатель ЗМЗ 409 – весьма неплохой силовой агрегат, устанавливаемый в основном на автомобили марки УАЗ. Стоимость его небольшая, технические характеристики и рабочие параметры ненамного хуже, чем у импортных аналогов.

Отзывы о двигателе весьма неоднозначные: для езды по бездорожью он великолепен, но есть и свои минусы: большой расход топлива и тяжелый ход по асфальту или в городской черте.
