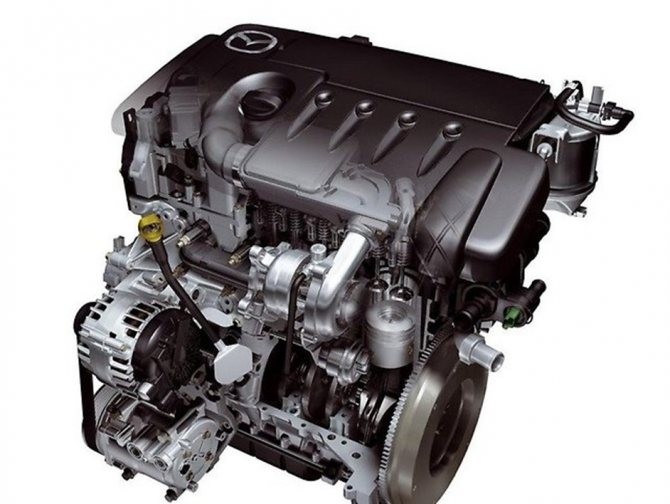

Модель под названием L3 – это двигатели с четырьмя цилиндрами, разработанные и выпущенные автомобильным концерном Мазда. Машины оснащались такими движками в период с 2001 по 2011 год.

Семейство агрегатов класса L представляет собой двигатели средней объемности, вмещающие в себе от 1,8 – до 2,5 литра. Все двигатели бензинного типа оснащаются блоками из алюминия, что в свою очередь дополняются гильзами из чугуна. Дизельные варианты двигателей используют блоки из чугуна с алюминиевыми головками на блоке.

Особенности двигателей Mazda

Японская компания Mazda начала выпускать автомобили с 1960 года и с первых шагов отличалась нешаблонным подходом к моторостроению. Малолитражки комплектовались компактными и экономичными двигателями, больше похожими на двигатели для мототранспорта. Едва приступив к производству автомобилей, Mazda Motor Corporation выкупила и усовершенствовала роторно-поршневой двигатель внутреннего сгорания (РПД). Поскольку разработали его Вальтер Фройде и Феликс Ванкель, РПД часто называют Ванкель-двигателем.

Схема работы роторного двигателя Мазда (Ванкель-двигатель)

РПД отличается от классических ДВС (двигателей внутреннего сгорания) уменьшенными в 1,5-2 раза габаритными размерами и на порядок меньшим количеством движущихся деталей, в нем нет коленвала и шатунов. Такая конструкция позволяет без усилий разогнать автомобиль до 100 км/с и поддерживать высокие обороты. Инженеры Mazda сократили почти вдвое потребление двигателем бензина и масла, уменьшили токсичность его выхлопа. Усовершенствованный РПД нашел применение на спортивных автомобилях. Именно роторному мотору команда Mazda обязана одержанной в 1991 г. победой на гонках «24 часа Ле-Мана», где выступали гоночные авто серии 747.v

Среди классических двигателей Mazda преобладают рядные четырехцилиндровые, бензиновые и дизельные, реже встречаются рядные шестицилиндровые. Рядная конфигурация самая простая, поэтому она надежней и проще в обслуживании, чем V-образная. Конфигурация V6 использовалась на самых крупных моделях. Все классические (не роторные) двигатели четырехтактные.

Эксперименты с ДВС продолжаются, в 2011 г. появились бензиновая и дизельная версии двигателя на базе технологии Skyactiv, позволяющей на 20-30 % сократить механические потери энергии. В начале 2020 представители компании сообщили о разработках второго поколения этих двигателей, устанавливать Skyactiv-2 на серийных моделях планируется с 2018-19.

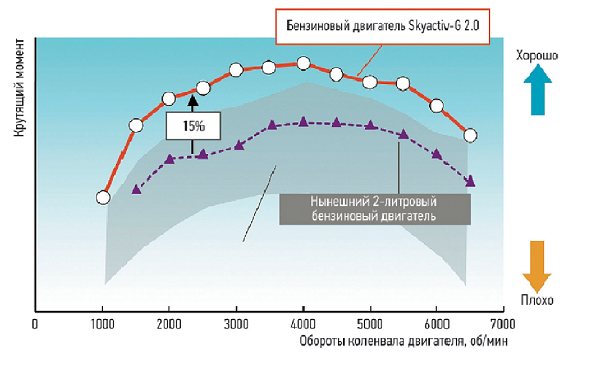

График наглядно демонстрирует преимущества мотора Skyactiv

Обзор неисправностей и ремонт

На этом двигателе предусмотрено специальное окошечко на передней крышке, через которое пользователь может провести техническое обслуживание элементов. Отсюда можно, например, разблокировать храповик, отрегулировать цепь ГРМ или зафиксировать натяжной рычаг. В целом двигатель относится к лучшим по ремонтопригодности среди аналогов. Об этом говорит не только сокращение количества вспомогательных ремней, но и другие особенности. Многие узлы и системы управляются и контролируются датчиками и электроникой:

• Исполнительный механизм газораспределения постоянно следит за состоянием фаз клапанов выпуска и впуска, управляя ими с помощью гидравлического давления OCV;
• Маслоклапан управляется электроблоком РСМ;
• Обороты коленвала регулируются датчиком, посылающим сигнал на ЭБУ;
• Работа распределительных валов также контролируется блоком управления через отдельный датчик;
• Смазка двигателя осуществляется с помощью маслонасоса, установленного на торцевой части поддона. Вся подача контролируется электроникой и не требует обслуживания.

Маздовский РСМ блок управления

Двигатели Mazda Atenza

Mazda Atenza, автомобили в спортивном стиле, выпускаются с 2002 года. В 2003 эта серия появилась на российском рынке как Mazda 6. На сегодняшний день существуют три поколения модели:

1. GG, 2002-2008 гг. выпуска, рейстайлинг 2005, изначально создавались на платформе «Форд Мондео».
2. GH, 2007-2013, рестайлинг 2010.
3. GL/GJ, c 2012, рестайлинг 2020.

В 2003 году 43 % от общего объема продаж автомобилей бренда пришлось на долю Mazda Atenza. Флагманом линейки стал Mazda 6 MPS, престижный спортивный седан.

Разные модели Mazda Atenza оснащались бензиновыми и дизельными ДВС, на российский рынок в поколении GG шли только модификации с бензиновым двигателем. Преимущественно двигатели Atenza рядные четырехцилиндровые. Шестицилиндровые V-образные двигатели объемом 3 и 3,7 л выпускались только для рынка США.

На авто разных поколений устанавливались ДВС с такими характеристики объема/мощности:

В поколении GG:

• бензиновые — MZR I4 L8 -1,8 л/120 л. с., L0 — 2 л/141 и 147 л. с., LF – 2,3 л/166 л. с.;
• бензиновый турбированный MZR 2.3 DISI Turbo с прямым впрыском и оптимизированной системой газораспределения S-VT. В линейке Mazda Atenza устанавливался только на MPS. Рекордсмен мощности, при объеме 2,3 л обладает мощностью 260 л. с., на 3000 оборотах развивает крутящий момент 380;
• дизельный MZR-CD I4 2,3 л/130 и 136 л. с.

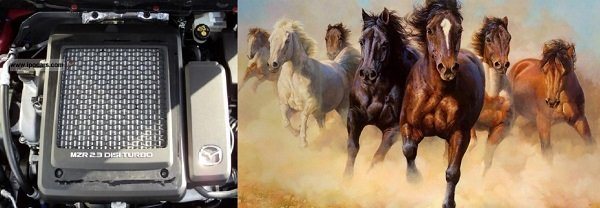

Под капотом Mazda Atenza MPS скрывается табун лошадей на 260 голов

В поколении GH:

• бензиновые – к MZR I4 L8 и L0 прибавился двигатель Mazda Atenza L5-VE 2,5 л/163 л. с.;
• дизельные – 2 л/140 л. с., 2,2 л/ 129, 163 и 180 л. с.

В поколении GL/GJ автомобили стали комплектоваться двигателями Skyactiv-G (бензин) 2 л/165 л. с., 2,5 л/195 л. с., Skyactiv-D (дизель) 2,2 л/175 л. с.

Двигатели Skyactiv — первые серийные бензиновые ДВС со сжатием 14:1. Для сравнения, в турбированном двигателе для MPS этот показатель — 9,5:1, а в болидах «Формулы-1» редко превышает 12:1. Такое сжатие позволило повысить термодинамический КПД, на 15 % увеличить крутящий момент и на столько же сократить расход топлива и объем вредных выбросов. За счет уменьшения размеров и веса движущихся деталей — поршней и шатунов – на 30 % снизили их трение, а двигатель стал на 10 % легче аналогов линейки MZR. Благодаря регулировке фаз на 20 % сократились насосные потери.

Технические характеристики

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Двигатели Mazda Axela

Mazda Axela (Mazda 3) – компактный автомобиль, в первом поколении появился на рынке в 2003 г. как пятидверный хэтчбек, позже стали выпускать и седаны. В 2006 году вышла рестайлинговая модель, а в 2009 ей на смену пришло второе поколение Axela (рейстайлинг в 2011). С 2013 выпускаются Mazda Axela 3 поколения.

В автомобилях этой линейки устанавливались бензиновые инжекторные четырехцилиндровые рядные двигатели:

• MZR-Z6 1,6 л/105 л. с.;
• MZR ZY 1,5 л/111 л. с.;
• MZR LF 2 л/141-155 л. с.

Исключительно для европейского рынка в третьем поколении выпускались Mazda Axela с турбированным дизельным двигателем 2,2 л/150 л. с.

Варианты тюнинга L3

Основные этапы тюнинга двигателя связаны с усовершенствованием взаимосвязанных узлов и систем:

• Модернизация выхлопной системы автомобиля положительно скажется на тяге. Очень популярны в кругу маздоводов системы CorkSport, AutoExe, Greddy и другие. Часто устанавливают фирменный катбэк, без удаления катализаторов;
• На большинстве модификаций двигателей L3 достаточно изменить угол опережения зажигания на несколько градусов, чтобы прибавить мощность;
• Чип-тюнинг является ещё одним известным методом повышения мощностных характеристик ДВС. В ходе этой модернизации перепрошивается блок управления, настроенный изначально с ограничениями под условия эксплуатации, юридические аспекты и экологические нормы. Однако чиповка полезна только для турбированных версий L3, для атмосферников же данная процедура будет бесполезной;
• Установка Джеттера. Это компактный электронный блок, позволяющий изменить скорость реакции дроссельной заслонки после нажатия педали акселератора.

Установка катбэка или полная замена родного глушителя позволит значительно увеличить мощность маздовского движка

Приведённые выше способы тюнинга позволяют увеличить мощность двигателя в несколько раз. В зависимости от конкретной технологии, сила мотора может повыситься до 350 л. с.

Двигатели Mazda Bongo Brawny

Mazda Bongo Brawny – линейка мало- и среднетоннажных грузовиков-фургонов (минивэнов). Линейка «Бонго» выпускается с 1966 г., а «Бонго Брауни», автомобили с удлиненной базой, являются ее ответвлением. Первые авто этой серии появились в 1983 г., за три месяца до выхода третьего поколения Bongo, и выпускались параллельно с четвертым поколением. Их выпуск завершен в 2010. Если предыдущие поколения минивэнов были коммерческим транспортом, то «Брауни» создавались как семейный транспорт для 6-9 пассажиров. В России, Европе эти авто лучше известны как Mazda E-series.

В авто этой линейки использовались маломощные четырехцилиндровые двигатели с двумя клапанами на цилиндр:

• бензиновый FE, 2 л/82 л. с.;
• дизельный RF, 2 л/72 л. с.;
• дизельный R2, 2,2 л/64 л. с.;
• дизельный/турбированный/с электронным насосом WL/WL-T/WL-E (SK56), 2.5 л/78-130 л. с.

Порочные заслонки

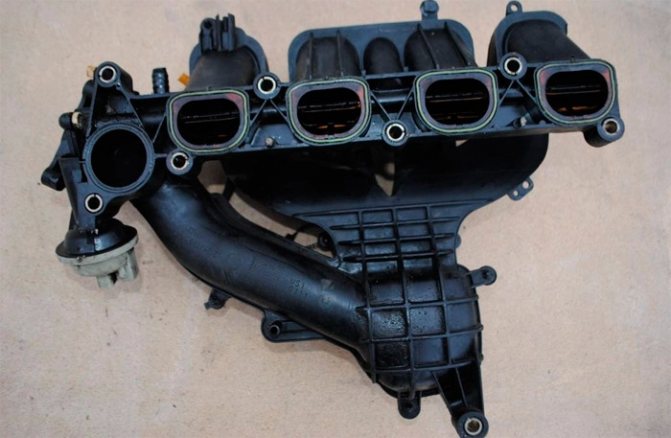

Первые Mondeo, произведенные до 2003-2004 года, прославились проблемами с вихревыми заслонками во впускном коллекторе (они улучшают производительность мотора в широком диапазоне оборотов). При приближении их конца обнаруживался специфический звук, напоминающий грохот. В крайнем случае, заслонки даже могли оторваться, а это означало повреждение клапанов и дна поршней.

Многие, опасаясь за возможные последствия, просто удаляли заслонки. Ford ответил на проблему модификацией заслонок – хрупкий пластик заменили более прочным материалом. Вскоре недуг вновь напомнил о себе в четвертом поколении Мондео и его производных — S-Max и Galaxy. Причем, здесь уже нельзя было просто демонтировать заслонки, так как они имели обратную связь с блок управления двигателем. В результате, загорался индикатор неисправности двигателя.

Двигатели Mazda Demio

Mazda Demio — автомобили класса В (субкомпактные) на общей платформе Mazda и Ford. Выпускаются с 1996 г., в 1999 г. первое поколение подверглось рестайлингу. Авто второго поколения появились в 2003, для европейского рынка выпускались как Mazda 2. За три года с начала производства было продано более 370 тыс. авто этой версии, из них 28 % — в Европе.

На Mazda Demio устанавливаются четырехцилиндровые бензиновые моторы с распределенным впрыском топлива, жидкостным охлаждением.

• бензиновый мотор B3 имеет две версии: до рестайлинга — B3-ME, 1,3 л/53-73 л. с., после рестайлинга — B3-E, 1,3 л/83 л. с.;
• две версии есть и у двигателя 1,5 л/100 л. с.: B5-ME и B5-Е.

Ряд двигателей устанавливался только на автомобили для внутреннего японского рынка:

• Demio DY5W ZY-VE 1,5 л/103 л. с;
• Demio DY5W, DY3W, DY3R — ZJ-VE – 1,3 л/75-91 л. с.;
• ZJ-VEM (DE3FS) – 1,3 л/90 л. с.;
• P3-VPS (DEJFS) – 1,3 л/84 л. с.

Регламент обслуживания L3

Основные положения руководства по обслуживанию двигателя L3 касаются замены смазки. Производитель рекомендует заливать следующие составы:

• API SJ ACBA 52-30;
• API SL ILSAC GF-3 5W-20;
• API SG от 0W-40 до 20W-40.

Делать это следует каждые 20 тыс. км пробега, вместе с фильтром.

Другие процедуры, которые надо проводить периодически, через указанные временные промежутки:

• 20 тыс. км пробега — проверять частоту холостого хода;
• 20 тыс. км — очистка воздушного фильтра;
• 40 тыс. км — проверять систему охлаждения, уровень хладагента;
• 60 тыс. км — замена воздушного фильтра;
• 60 тыс. км пробега — проверять состояние вспомогательного ремня;
• 120 тыс. км — проверять на слух зазоры в ГРМ. При наличии повышенного шума — отрегулировать;
• 120 тыс. км — заменять свечи зажигания, но проверять их следует при каждом техосмотре;
• 100-200 тыс. км — замена антифриза.

Двигатели Mazda Familia

Mazda Familia – одна из первых и основных линеек, выпуск этих компактных авто был начат в 1963 г. и продолжался 40 лет. За эти годы с конвейера сошло восемь поколений автомобилей семейства Familia. После 1977 все авто этой линейки в Европе именовались Mazda 323.

В первом поколении Mazda Familia устанавливались четырехцилиндровые рядные двигатели объемом до 1 литра с верхним расположением клапанов в блоке цилиндров:

• SA OHV объемом 782 см3, мощностью 42-45 л. с., PB OHV 987 см3/52-58 л. с., PC SOHC, 985 см3/45-51 л. с.;
• во втором поколении к PB и PC прибавились их усовершенствованные версии с увеличенным объемом TB – 1,2 л/68 л. с., TC – 1,3 л/69 л. с., а также первый роторный двигатель 10А (двухсекционный, объемом 1 л, мощностью 110 л. с.);
• в третьем устанавливались двигатели PC, TC, UC – 1,4 л/70 л. с., на фургонах E5 – 1,5 л/70 л. с. Ряд моделей комплектовался двигателем «Мицубиси» 4G32 1,6 л/110 л. с.;
• в четвертом использовались двигатели серии Е: Е1 – 1,1 л/54 л. с., Е3 – 1,3 л/67 л. с. Е5 – 1,5 л/74 л. с. и E5S – 1,5 л/87 л. с. В 1983 на Mazda Familia впервые был установлен турбированный двигатель XG Turbo с мощностью до 115 л. с.
• в пятом, наряду с Е3 и Е5, используется E5 turbo мощностью 115 л. с., В5 -1,5 л/72 л. с. В6 – 1,6 л/84 л. с., B6T – турбированный, 138 л. с., B6D – 107 л. с (первый мотор с системой переменной длины впускного коллектора VICS, более экономичный в сравнении с аналогами);
• в шестом, наряду с разными модификациями В3, В5 и В6, стали устанавливать моторы объемом 1,8 л B8 SOHC – 103 л. с., BP DOHC – 140 л. с., BPT DOHC (турбированный) – 180 л. с., а в лимитированных сериях гоночных авто – BPD, выдававшие до 209 л. с. В 1989-94 гг. некоторые модели Mazda Familia комплектовались дизельными двигателями PN — 1,7 л/57 л. с.
• в седьмом, наряду с В3, В5, BP и B6D, появляются двигатели Z5 – 1,5 л/89 л. с., шестицилиндровый V-образной конфигурации KF V6 – 2 л/144 л. с., дизельный RF -2 л/71 л. с.;
• восьмое поколение комплектовалось двигателями разных серий: объемом 1,3 л B3-ME 54-72 л. с., объемом 1,5 л серии Z — Z5-DE (92 л. с.), ZL-DE (88-110 л. с.), ZL-VE (130 л. с.), 1,6 л — ZM-DE, 105 л. с., 1,8 л – FP, 122 л. с. Наиболее широк ассортимент моторов объемом 2 л – FS (130 л. с.), FS-ZE (170 л. с., для спортивных моделей), дизельные RF (70 л. с.) и RF-T DI (турбированный с прямым впрыском, 89 и 99 л. с.).

Двигатели Mazda MPV

Mazda MPV – минивэны, выпуск которых налажен в 1989 г. В Японии он продолжается и сейчас, а в Европе и США прекратился в 2006 г. На сегодняшний день существует три поколения этой серии — LV, LW и LY, с рестайлинговыми версиями 1996, 2002 и 2008. Фургоны первого поколения в 1990-1991 гг. попали в ТОП-10 по версии журнала Car and Driver, и позиционировались как «машина для грядущего топливного кризиса».

Минивэны комплектовались двигателями серий G, F, L:

• бензиновые четырехцилиндровые рядные: G5 (2,5 л/102 л. с.), G6 (2,6 л), FS-DE (2 л/130 л. с.), L3-VE (2,3 л/164 л. с.) и турбированный L3-VDT(263 л. с.)$
• бензиновые шестицилиндровые V-конфигурации – JE V6 – 3 л/150 л. с., GY-DE V6 2,5 л, AJ V6 2,5 л/170 л. с. и 3 л/200 л. с.;
• дизельные турбированные RF (MZR-CD), 2 л/134 л. с., только для европейского рынка.

Вывод

«Семерка» продается только на вторичном рынке, с пробегом. А потому каждый покупатель должен иметь представление о том, сколько стоит ремонт двигателя Мазда СХ-7, когда его можно отремонтировать, а когда нет. Важно ознакомиться с ключевыми особенностями агрегата, обратить внимание на его сильные и слабые стороны. И, конечно, нужно рассмотреть варианты на тот случай, когда двигатель Mazda СХ-7 заклинил и уже не подлежит ремонту. Наличие контрактных движков на рынке существенно облегчит решение этой проблемы.

Двигатели Mazda Premacy

Mazda Premacy – компактвены, выпуск которых начат в 1999 г. Второе и третье поколение этих авто в экспортном варианте более известны как Mazda 5. Premacy позиционировалась как компактный MPV, модели второго поколения этой линейки стали наиболее востребованными на экспортных рынках и быстро вытеснили Mazda MPV.

Авто этой серии комплектовались традиционными для Mazda четырехцилиндровыми рядными двигателями, бензиновыми и дизельными, в первом поколении – серии F (RF), во втором и третьем — MZR L (MZ-CD), в третьем также появились двигатели SKYACTIV.

• бензиновые FP-DE — 1,8 л/99 и 112 л. с., FS-DE/FS-ZE- 2 л/128 л. с., MZR L8 — 1,8 л/114 л. с., MZR LF — 2 л/148 л. с., L3 — 2,3 л/157-159 л. с., L5 — 2,5 л/170 л. с., Skyactiv-G (PE-VPS) – 2 л/165 л. с.;
• дизельные — RF-T DI — 2 л/89 и 99 л. с., MZ-CD — 2 л/119 и 141 л. с.

Повышенный КПД двигателей Skyactiv обусловлен рекордным показателем сжатия

В 2007 г. была выпущена версия Mazda Premacy Hydrogen RE Hybrid с гибридным двигателем. Двухсекционный роторный двигатель объемом 1,3 л работает на бензине и водородном топливе, достигая мощности 109 л. с. Он комплектуется электромотором мощностью 110 кВт, который может получать энергию от Ванкель-двигателя или батареи.

Роторный двигатель – это экзотика. Им комплектуется ограниченная серия автомобилей Mazda. Моторы Skyactiv появились только в 2011 г., и авто с такими двигателями крайне редко попадают на разборки. А вот бензиновые и дизельные четырехцилиндровые рядные двигатели – это классика. Контрактные двигатели Mazda разных серий этого типа можно найти в интернет-магазине JapZap.

Типы вкладышей шатунных подшипников

Контуры приводных ремней для вспомогательных приборов были максимально упрощены, чтобы повысить ремонтопригодность моторов. Все вспомогательные агрегаты мотора теперь оснащаются единственным ремнем привода, который автоматически регулирует уровень натяжения.
