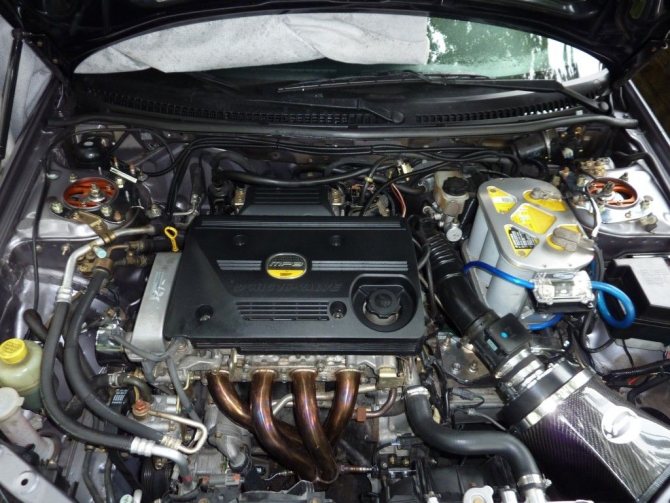

Двигатель Mazda FS — 16-клапанная японская головка, по качеству исполнения сопоставимая с итальянскими узлами от Ferrari, Lamborghini и Ducati. Блок такой конфигурации объемом 1,6 и 2,0 л устанавливался на марках Mazda 626, Mazda Capella, Mazda MPV, Mazda MX-6 и других моделях бренда, выпускавшихся в период с 1993 по 1998 г., пока его не сменил мотор FS-DE.

За время использования движок зарекомендовал себя как агрегат с высоким эксплуатационным ресурсом и приемлемой ремонтопригодностью. Такие особенности обусловлены целым комплексом технических параметров модуля.

Характеристики двигателей Мазда FP

Параметры	Значения
Конфигурация	L
Количество цилиндров	4
Объем, л	1.839
Диаметр цилиндра, мм	83
Поршневой ход, мм	85
Степень сжатия	9.7
Число клапанов на цилиндр	4 (2- intake; 2 – exhaust)
Газораспределительный механизм	DOHS
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя, учитывая частоту вращения коленчатого вала	74 кВт – (100 л.с.) / 5500 об/мин
Максимальный крутящий момент с учетом частоты вращения коленчатого вала	152 Нм / 4000 об/мин
Система питания	Распределенный впрыск, дополненный управлением EFI
Рекомендованный бензин, октановое число	92
Экологические нормы	—
Вес, кг	129

Являюсь обладателем Мазда 323BJ 1999г.в. с мотором FP 1840см 114 л.с. по паспорту, Европейка. На Мазде 323BJ Familia from Japan. Стоит точно такой же мотор FP 1840см, но лошадей по паспорту 135штук. Задался Вопросом: Где скрывается эта 21 лошадка? В железе мотора или в блоке управления ДВС? Изучая ShopManual По железу ремонту ДВС FP 1840 я не нашел разницы вообще не какой между 323F BJ Европа и 323BJ Familia Japan. Даже блоки ECU по разъему одинаковы. Из чего я делаю вывод, что кони в количестве 21 штука прячутся в блоке управления ДВС. И если они прячутся в ECU Famili, как заполучить мне эти 21 лошадь в мой ECU со 114л.с.? Кто и как может в этом помочь? Подскажите пути решения или варианты, цена вопроса. Может уже проходил кто этот виток эволюции. И следующий вопрос по железу двигателя, а речь пойдет о ГБЦ. Взаимозаменяемость ГБЦ FPи FS. Являемся обладателями выше указанный двигатель FP 1840см стоящий на МАЗД 323F BJ, имеем в закромах Родины головку блока от двигателя FS-ZE. Можно ли установить ГБЦ от двигателя FS-ZE на блок FP? И заведется ли это все на имеющихся мозгах ECU со 114 л.с. ? Какие подводные камни могут быть?

Масла машина стала есть всё больше и больше. Правда на 3000 км после поездки в Тулу со скоростью под 200 стала меньше, но потом расход плавно увеличился хоть и крутил я его так же, 2 литра синтетики 5w30 на 1000 км. Но дыма сизого не наблюдал, периодически легкое синеву по утрам наблюдал, но не паровоз на станции. Последний замер компрессии перед разбором и пробеге 180120км показал 12.8, 7.8, 12,5, 12,7. Несколько раз перемерял, но результат +/- 0.1 такой. За исключением 2 цилиндра, масло в цилиндр, компрессия 13, точно кольца легли подумал я, но после разбора оказалось износ. При этом мотор работал ровно, без провалов, и разгонялся под 200 км/ч. Так вот начинаем разбираться во взрослых лошадях, в толпах маленьких пони и еще разного рода животных живущих, где то в автомобилях.

Этап 1. поиск с простого.

Начел кататься по разборкам и вести беседы, самая адекватная во всех отношениях оказалась на Старокалужском шоссе. Там я провел наверное 3-4 дня своего отпуска. Начал с простого, с замены блока управления ДВС от аналогичного Японского автомобиля (Familia) со 135 понями или 114 лошадей. Не рекомендую делать это без литературы под рукой засада в имобилайзере, но автомобиль я завел. РАЗНИЦЫ НЕТ. Просто убил время. Прошивки, устройство блоков и т.д. одинаковые, проверено на одном и том же железе ДВС. Не почувствовал я хоть малейшей прибавки на низах, в верхах или по середине. Как утром заводилась что на родном, что на эксперементальном и расход все одинаково работае. Еще раз перерыл литературу и убедился сам во всех странах по разному снимают мощность лошадей для вписывания в омологационые документы, одни с маховика как Япония, потери могут составлять до 40% в трансмиссии пока дойдут лошади до колеса, другие с кардана (Северная Америка, Канада), третьи с колеса (Европа и Россия). Хотя в Европе не все производители моторов предлагают мощность с колеса вписать в омологационные документы. Многие кто продают свои моторы другим, как комплектующие для производства или машиностроения и не под своим брендом, но мелко где-нибудь нацарапано, что это сделали мы для кого то, лошадиные силы будут предоставлены только с маховика, а вписаны в документы, как с колеса. Думаю на эту тему и посудиться можно. Ну немного отклонился от процесса.

Мне понравилась фишка, случайно обнаружил при отключенной системе ABS, TCS, TCS off, у меня отсечка стала не 6500, а 7500. Не кто так не проверял? После по электрике было установлено все обратно. ECU нужен только для контроля работы железа. Нужно искать в железе коней))))).

Этап 2.

Вооружившись фонариком, штанге циркулем и карманным инструментом напросился полазить по стеллажам с моторами от мазд на Старокалужском шоссе. И нашел там несколько моторов, то что называют FS-ZE. Со всех поснимал клапанные крышки, замерил р,в. осмотрел и выбрал тот на котором было написано 52450км, самый чистый внутри, с АКПП и 4WD. После откручивания того что мне не нужно (АКПП и 4 WD), был куплен погружен в багажник и увезен в берлогу для дальнейшего разбора и анализа. Да разобран до винтика. Я не буду ставить себе мотор кот в мешке или лотерею, да и не собирался я его себе ставить, куплен для сравнения. Разобрал я его быстро. Разложил.

Этап 3.

Так как капиталка лайт это не мой подход, а мотор потребляет масло в огромных количествах я его снял с машины для полного капитального ремонта и сравнения деталей с FS-ZE. Разобрал и разложил все рядом. Взял измерительный инструмент, новые запчасти, литературу, телефон с фотоаппаратом и началось. Так же сфотал FS впускные колектора для информации черный ящик внизу) и FP с именяемой геометрией впускного коектора

Этап 4. Впускные ресиверы клапана и форсунки.

Самый большой ресивер по объему у FS-ZE, от моего FP отличается почти на литер. Внутри и там и там стоят заслонки. Форсунки за 1 минуту эксперимента от FS-ZE (темно фиолетовые и темно зеленые) налили немного больше чем от FP (коричневые и синие) примерно на 6-10 мл. Топливный Клапан FP 34 от FS-ZE пока не знаю чем отличаются от FP 47 на моторе FP кроме места крепления на топливной рампе. В книге написано срабатывание бри более высоких оборотах, проверим на практике позже.

Этап 5. Дроссельная заслонка На входе на FP 57mm, на FS-ZE 58 мм, но думаю это не важно, так как сама заслонка у FS-ZE и FP одинаковые 56 мм.

Этап 6.

Обе головки блоков цилиндров идентичны как две капли воды, чем меня немного разочаровали. Приводные звездочки р/в с метками, камеры сгорания, клапана, каналы, впуск, выпуск система охлаждения каналы, механические толкатели с регулировочными шайбами, отливки FSH9, крепеж на ГБЦ все одинаковое на FP и FS-ZE. Очень порадовало, то что возможна без доработок установить гидротолкатели клапанов вместо механических толкателей с регулировочными шайбами, имеются масленые каналы для каждого в отдельности толкателя.

Ставить я буду ГБЦ от мотора FS-ZE так она более свежая и хлопот предвещала меньше. Головка блока была помыта разобранной, проверены все зазоры, все оказалось как новое при пробеге 52000, заменены м/с колпачки, отфрезерована поверхность и собрана обратно, лежит завернутая ждет своего часа.

Этап 7. Распределительные валы.

Держу я в руках выпускные и размышляю, если они одинаковые то лишний раз удостоверюсь сам, что в ECU на этих моторах нет смысла вообще лазить насколько Японцы примитивно надежно сделали работу блока управления ДВС без заморочек и самостоятельной адаптацией (проходил на ДВС Митсубанов грузовиков промышленные и дорожно строительной техники с блоками ECU). Да выпускные распределительные валы и подъемом и шириной кулачка одинаковы. Подъем кулачка на выпуске 8.1 (высота кулачка 43.2 минус база 35.1) и на FP и на FS-ZE. Еще не кому не смешно платить налог за мифические 170 маленьких поней, как за взрослых лошадей в Российских условиях)))) По мне так это развод называется не обижайтесь.

Впускные распределительные валы разные, но не критично и до 170 сил по всем параметрам на колесо не доходит. Максимум по моему расчету до реальных колесных 140 л.с. Подъем впускного кулачка на двигателе FP 8.0 (высота кулачка 43.1 минус база 35.1). Подъем впускного кулачка на двигателе FS-ZE 8.5 (высота кулачка 43.85 минус база 35.35). Профиль впускного кулачка на FS-ZE шире, чем на FP. По моему мнению сюда легко можно поставить впускной вал с подъемом до 9.6 мм без переделок, доработок и на гидриках. Вопрос где это добро взять.

Этап 8. Прокладка ГБЦ

Прошу присмотреться к фото с прокладками ГБЦ. Толщина прокладок одинакова, все отверстия совпадают идеально, НО на двигателе FS-ZE у которого по заявлению производителя 170 поней и степень сжатия 10,5 и соответственно тепло отдача выше в систему охлаждения каналы в прокладке мелкие дырочки. А FP у которого 114 л.с., 9.1 степень, теплоотдача меньше, нормальные для охлаждения каналы в прокладке ГБЦ. Я наверное в наших условиях эксплуатации поставил бы на двигатель FS-ZE прокладку ГБЦ от FP. Непонятно зачем японцы так сделали. По степени сжатия у меня были сомнения, и не зря, промерив и пролив свою ГБЦ и поршень получил, что в моем FP степень сжатия 9.7-9.8, хотя в книжке написано 9.1. Опечатка или модификация, думаю второе, голова до меня точно не фрезеровалась и в мотор не кто не лазил. Так же пролив все в FS-ZE камеры в головке блока одинаковы по объему получил 10.4-10.5 степень сжатия что по иностранным книгам более соответствует действительности при установке поршней FP в FS-ZE.

Этап 9. Поршневая Шатуны и Блок цилиндров Помпа

Помпы идентичны, отличия уплотнительной резинкой из за разной высоты блок цилиндров. Масленые насосы идентичны. Шатуны разной длины, FS-ZE длиннее FP. Блок цилиндров разной высоты FS-ZE выше FP. К.В. одинаковы по всем параметрам, имеют отливку со штампом какая группа и в каком цилиндре что стоит с завода. FS-ZE стояло BGGB, а на FP BBBBB.

Приятно так же было найти оригинальные запчасти МАЗДА в три раза дешевле, но в других коробочках . Например вкладыши на фото все оригинал с клеймом МАЗДА, слева из коробочки MAZDA, в середине б.у. шатунный оригинал, и AutoWelt. Так же сравнил поршневую AutoWelt и то что стояло в моторе, одно и тоже. Одни дрова, но в разной упаковке. Это для информации. При расточке блока цилиндров и заказе запчастей включите в список и масленые форсунки их в Москве нет по нормальной цене. Может просто стечение обстоятельств у меня. То что нашел в Москве за 2400 рублей за 1 штуку меня не устроило. Я заказал через exist за 1200 рублей за к-т 4 штучки. Но срок поставки 2 недели.Прокладки, сальники и т.д. Полный кит прокладок купил AutoWelt за 2400 рублей, а оригинал за 8100. Сравнил сальники AutoWelt понравились больше, чем NOK оригинал. Но пришел к выводу, вывод делал по м/с колпачкам, что все с одного завода с Тайваня)))). Потом сдал оригинал обратно.

Пока все разобрано и ждет запчастей, можете спрашивать, то что интересно. Сборка начнется через 2 недели не раньше.

170 л.с. с FS-ZE мы можем получить только на маховике без навесного оборудования, что и делают Японские товарисчи в автопроме. Данный мотор может выдать на колесе не более 140 л.с. с навесным оборудование (генератор, компрессор кондея, ролики и т.д.) и потерями в трансмисии. Поэтому владельцы чисто японских машин платят до 40% налога страховки и т.д. за воздух по Российским и Европейским стандартам.

Обслуживание мотора FP

• Замена масла. Интервал 15 тысяч километров – это норма интенсивности замены масла для авто фирмы Mazda моделей Capella, 626, а также Premacy. Эти авто имеют двигатели типа FP, размером на 1,8 л. Двигатели сухими вмещают до 3,7 л машинного масла. Если в процедуре замены меняется масляный фильтр, лить масла нужно ровно 3,5 л. Если замены фильтра не происходит, машинного масла вливается 3,3 литра. Классификация масла по API – SH, SG и SJ. Вязкость – SAE 10W-30, что значит внесезонное масло.
• Замена ремня газораспределительного механизма. Согласно регламенту техобслуживания эту процедуру требуется проводить в интервале один раз на 100 000 километров пробега транспортного средства.
• Замена свечей зажигания. Один раз на 30 000 километров необходимо также заменять свечки. В случае, если в двигателе установлены свечи из платины, их заменяют раз в 80 000 километров. Для моторов Mazda FP рекомендуются свечи зажигания моделей Denso PKJ16CR8, NGK BKR5E-11, а также Champion RC9YC
• Замена воздушного фильтра. Эту деталь нужно менять при каждых 40 000 километрах пробега автомобиля. Каждые 20 000 километров фильтр обязательно следует проверить.
• Замена системы охлаждения. Охлаждающая жидкость меняется в двигателе раз в два года и заправляется в специальную для этого емкость, вмещающую 7,5 литров.

Особенности

Главной отличительной чертой движков Mazda FS являются конусообразные направляющие, адаптированные под японские бугели. Их специфическая конфигурация обусловила внедрение других конструкторских решений.

Распредвалы

Имеют насечки для обозначения впускных (IN) и выпускных (EX) осей. Они отличаются расположением штивтов для шкивов, что определяет положение коленвала по фазе распределения газов. Распред вал с тыльной стороны кулачка имеет заужение. Оно необходимо для сбалансированного движения толкателя вокруг оси, что является важным условием равномерного износа узла.

Подача масла

Цельнометаллически толкатель с распределительной шайбой, установленной сверху. Система имеет конструкцию смазки опорных поверхностей через сам распредвал. На первом бугеле сделан канал с фрезеровкой для расширения полости, что позволяет обеспечить бесперебойную подачу масла. В остальных распредвалах присутствует проточка с каналом для притока масла на все стороны каждого бугеля через специальные отверстия.

Преимущество такой конструкции в сравнении с подачей через постель заключается в более равномерной смазке ложа за счет принудительной доставки масла к верхней части блока, на которую припадает основная нагрузка при отдаче кулачков, надавивших на толкатель. Благодаря такой технологии повышается эксплуатационный ресурс всей системы. На практике, износ постели и распредвалов ниже, чем на комплексах с другой методикой подачи масла.

Крепление кулачков

Осуществляется при помощи болтов, что, по утверждению разработчиков, дешевле и надежнее фиксации шпильками.

Головки

У первого шатуна установлен сальник распределительного вала с отверстием для стравливания избытка/отработанного масла по нижнему уровню, что позволяет исключить протечки смазочных материалов. Кроме того, в ДВС Мазда FS применена более сложная методика прилегания крышки клапанов без канавок на боковых частях корпуса двигателя, а не через поверхность, где расположена прокладка технологической канавки в виде полумесяца, характерной для технологии изготовления основной массы двигателей Мазда.

Клапана

Ножка впускного клапана в 6 мм оснащена шляпкой в 31,6 мм, что на 4 мм шире диаметра впускного седла, а благодаря высоте поднятия клапана зона эффективного сгорания топлива больше, чем в основной массе европейских авто. Выпуск: седло 25 мм, клапан 28 мм. Узел ходит свободно без «мертвых» зон. Центр кулачка (ось) не совпадает с осью толкателя, что вызывает естественное вращение двигателя в посадочном месте.

Комплекс таких решений обеспечивает внушительный ресурс мотора, его плавный ход при повышенных нагрузках и общую мощность в сравнении с другими моделями двигателей от Mazda.

Слабые места

Большинство поломок двигателя FS обусловлены выходом из строя клапанов EGR. Это происходит по ряду причин:

• Использование некачественного масла. Признаком неисправностей этого вида является коксование клапанов.
• Эксплуатация на топливе с неподходящим октановым числом или без установки соответствующих настроек двигателя. Работа мотора в таких условиях провоцирует образование прогаров на шляпках клапанов.

Плавающие обороты двигателя, внезапная потеря мощности и детонации — симптомы, указывающие на проблемы с агрегатом. Дальнейшая эксплуатация автомобиля в таких условиях чревата заклиниванием клапанов в открытом положении.

Упорные поверхности коленвала — еще одно слабое место мотора Mazda FS. Они получают выработку от сальников из-за специфики размещения кулачков: изначально система отверстий вала продумана так, чтобы впрыскиваемое масло попадало на верхнюю часть кулачка и потом во время его движения распределялось по шатуну, образуя равномерную пленку. На практике проточка маслоподачи синхронизирована только с первым цилиндром, где смазка поступает в момент продавливания пружин клапанов (при максимальной нагрузке с обратки). На 4-м цилиндре в тот же момент смазка подается с тыльной стороны кулачка в момент продавливания пружины. На других кулачках, кроме первого и последнего, система настроена на впрыск масла до набегания или после сбегания кулачка, из-за чего контакт вала с кулачками происходит вне момента впрыска масла.

Тюнинг двигателя Volkswagen EA113 / EA827

Атмосферный. Турбо

Для слабых модификаций 1.8 литровых двигателей Volkswagen, самый простой метод увеличения мощности, это установка распредвала от более мощных моторов, вроде ADZ, ABS и прочие. Кроме того, к этому стоит добавить поршни от такого же моторчика и прошивку ЭБУ, данные манипуляции приведут к небольшому, но весьма чувствительному увеличению лошадинных сил. Дальнейшее наращивание мощности, с помощью заводских деталей, можно продолжить путем установки 16 клапанной ГБЦ. Если же этого мало, тогда стоит купить спортивный распредвал с фазой 270 и больше (Autotech например), ставить паук 4-2-1, прямоточный выхлоп, холодный впуск и настроить (например на Январе). Городить что-то еще более мощное бессмысленно, мотор пожилой и постоянные поломки испортят картину. Турбировать мотор турбокитом или переделывать в стандартный VW 1.8T бессмысленно, под замену пойдет практически все вместе с навесным, родным останется только блок цилиндров с коленвалом. Куда проще и надежней купить контрактный 1.8 турбо мотор и пользоваться надежными заводскими 150-240 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

<<�НАЗАД

Все о двигателе и коробке Мазда Фамилия: Изучаем семейное авто

Выбирая автомобиль, будущий автовладелец сам расставляет приоритеты. Что для него важнее? Дизайн или технические характеристики, внутренний комфорт или надежность, качество или цена? Разумный выбор заключается, прежде всего, в приобретении надежного и техничного автомобиля.

Такой продукт уже много лет позиционирует на мировом автомобильном рынке концерн Мазда. Модели Mazda Familia, выпускаемые с 1963 по 2003 год, отличаются именно своей надежностью и доступностью. Мазда Фамилия отмечается, как один из лучших представителей семейных авто в своем классе.

Сегодня мы поговорим о двигателях и коробках переключения передач автомобилей Мазда Фамилия, устанавливаемых в авто в зависимости от года его выпуска и модификации.

Двигатель

Двигатель – сердце автомобиля. Чем больше автомобиль, тем мощнее и объемнее в нем двигатель. Малообъемный двигатель не сможет справиться с тяжеловесным авто, и наоборот нет нужды устанавливать многолитражный мотор на маленький автомобиль. Поэтому производитель чаще всего ориентируется на будущую стоимость автомобиля. Чем объемнее и мощнее двигатель, тем дороже будет автомобиль.

Mazda Familia выпускалась с различными модификациями двигателей. Их объем составлял от 1.2 до 2.2 л, а мощность варьировалась от 58 до 210 л.с.

В зависимости от потребляемого топлива, на автомобили Mazda Familia устанавливались бензиновые и дизельные двигатели.

Начиная с 80-х годов прошлого столетия, на автомобили Мазда Фамилия стали устанавливать турбодвигатели, что заметно увеличило их мощности. Этот факт позволил нарастить объемы производства и оставить позади многих конкурентов.

Самые популярные марки двигателей Mazda Familiа:

1. HR15DE – мотор серии HR с 16-ю клапанами и четырьмя рядными цилиндрами. Этим двигателем укомплектованы модели 10-го поколения. Объем мотора составляет 1498 куб. см, мощность – 116 л.с. Средний расход топлива – 5.8-6.8 л на 100 км пробега.
2. HR16DE – более усовершенствованный мотор серии HR с 16-ю клапанами и четырьмя рядными цилиндрами. Этим двигателем укомплектованы модели 10-го и последующих поколений. Объем мотора составляет 1598 куб. см, мощность – 150 л.с. Средний расход топлива – 6,9-8,3 л на 100 км пробега.
3. ZL-DE– мотор серии ZL с 16-ю клапанами, двумя валами и четырьмя рядными цилиндрами. Этим двигателем укомплектованы модели 9-го поколения. Объем мотора составляет 1498 куб. см, мощность – 110 л.с. Средний расход топлива – 5.8-9.5 л на 100 км пробега.
4. ZL-VE – более мощный мотор для 9-го поколения Мазда Фамилия серии ZL с 16-ю клапанами и четырьмя рядными цилиндрами. Объем мотора составляет 1598 куб. см, мощность – 130 л.с. Средний расход топлива – 6.4 -6.8 л на 100 км пробега.
5. FS-ZE – наиболее солидный мотор серии FS с 16-ю клапанами и четырьмя рядными цилиндрами. В двигателе функционирует система сгорания обедненной смеси. Этим агрегатом укомплектованы модели 9-го поколения. Объем мотора составляет 1991 куб. см, мощность – 170 л.с. Средний расход топлива – 4.7 — 10.7 л на 100 км пробега.
6. QG13DE и QG15DE – малотиражные моторы серии QG. Этими двигателями укомплектованы самые экономные модели Мазда Фамилия. Объем мотора составляет 1295 куб. см и 1497 куб. см соответственно. Мощность у агрегатов – 90 и 110 л.с. Средний расход топлива – 3.8-7.0 л на 100 км пробега.
7. QG18DEN – мотор серии QG с 16-ю клапанами и четырьмя рядными цилиндрами. Уникальность этого двигателя состоит в том, что он работает на природном газе. Популярен у автовладельцев, благодаря низкой топливной цене. Объем мотора составляет 1769 куб. см, мощность – 105 л.с. Средний расход топлива – 5.8-6.8 л на 100 км пробега.

Двигатель Mazda Z6, 1.6л

Современный автомобиль помимо скоростных показателей должен обеспечивать высокий уровень комфорта и экономичности. Над разработкой силовых установок трудится немало научных центров и можно выбрать машину с различным типом двигателя.

Для японского концерна выпуск моторов объёмом до 2 литров стал началом успеха в продвижении 3 серии автомобилей Mazda.

Двигатель Z6 является одной из наиболее удачных разработок и позволяет пройти весь заложенный производителем ресурс без необходимости капремонта.

Описание и особенности двигателя Z6

С выпуском каждого нового поколения автомобили Mazda предоставляют всё более совершенные технические характеристики двигателя. Количество их модификаций свидетельствует о постоянном процессе совершенствования силовых агрегатов.

Мотор Z6 устанавливается на автомобили Mazda 3 серии и зарекомендовал себя как самый надёжный из бензиновых двигателей.

Завод-изготовитель уже более 15 лет выпускает данную модель, что служит лучшей рекомендацией надёжности силовой установки Mazda Z6.

Разработка более совершенных двигателей происходит постоянно. Мотор MZR Z6 стал заменой уже морально устаревшему и не соответствующему экологическим нормам движку B6D. Силовой агрегат был практически полностью переработан.

Кардинально изменилась камера сгорания, также трансформация затронула впускной и выпускной коллкетор. Для работы газораспределительного механизма в двигателе Mazda Z6 на замену ременной передачи установлена цепь.

Такая система повышает ресурс мотора, исключая необходимость в проведении капитального ремонта, вызванного выработкой деталей механизма ГРМ.

Устройство и технические характеристики Mazda Z6

Классическая система сборки такой силовой установки представляет собой рядное расположение цилиндров. Устройство двигателя основано на типичной для Mazda схеме, и головка блока цилиндров практически не подвержена поломкам.

Для мотора такого типа характерен невысокий расход топлива, который даже в городском режиме не превышает 8.5 л.

Регулируемый впускной коллектор обеспечивает увеличение скорости воздушного потока, что положительно сказывается на динамике движения машины.

Одной из особенностей двигателя стала система изменения фаз газораспределения S-VT, которая закрепляется на впускном распределительном валу. Установка гидрокомпенстаторов на мотор Z6 не предусмотрена, что будет требовать регулировки клапанов. Основные технические решения, также имеют особенности, которые следует рассмотреть отдельно.

• Привод ГРМ – выполнение по типу DOHC имеет 2 распредвала и обеспечивает стабильную работу двс в любых режимах. В качестве дополнительного оснащения используется S-VT, что улучшает характеристики двигателя;
• Система охлаждения – имеет закрытый контур и жидкосную циркуляцию. Такой способ является наиболее эффективным и приводится в действие движением коленвала. Помпа для охлаждающей жидкости находится на силовой установке и обеспечивает её подачу в радиатор;
• Система рециркуляции – гарантирует более полное сжигание остаточных газов путём их возврата в камеру сгорания. Такой механизм получил название EGR и позволяет сократить выброс вредных веществ, увеличивая экологичность мотора;
• Система смазки – подача масла к основным узлам и деталям происходит под давлением. Полнопоточная очистка исключает попадание примесей, а масляный фильтр имеет обратный клапан для предотвращения пересыхания масляных каналов;
• Система зажигания оснащена электронным управлением, а свечи для Z6 можно выбрать простые, иридиевые или дополненные платиновой накладной. Для их замены потребуется снять блок воздушного фильтра и короб электронного управления. Процедура установки свечей не вызывает сложностей и может выполняться своими руками;
• Поршневая группа – имеет облегчённую конструкцию и изготавливаются из алюминиевого сплава не подверженного тепловой деформации. Для увеличения показателей скольжения юбка поршня покрывается графитом.

Мазда Z двигатель — Mazda Z engine

В Мазде Z

-ряды является меньшим бензиновым рядными четыре двигателем в диапазоне перемещений от 1,3 л до 1,6 L. Они эволюция чугунного блока B-двигатель .

Z-двигатель имеет 16-клапанов , управляемых двумя верхними распределительными валами , которые , в свою очередь , приводимым в цепи синхронизации . Блок 98-02 Z5, ZM и ZL двигателя чугун такой же , как ранее B серии двигателей.

Другие Z двигатели имеют алюминиевый сплав блок и головку, с чугунными гильзами цилиндров . Функции блока разделить верхнюю и нижнюю сборку блока для дополнительной прочности и жесткости, специальный длинный впускной коллектор для дополнительного крутящего момента , S-VT непрерывного регулирования фаз газораспределения , а также из нержавеющей стали 4: 1 выхлопного заголовка .

С 2011 года , Мазда прекратила Z-двигатель, заменив его на SkyActiv
D-двигателем
.

Z5

1,5 л (1 489 куб.см) 92 л.с. (69 кВт; 93 л.с.) Z5-DE

был использован в 1995-1998 Мазда Protege , Mazda Lantis (Астина) и в Mazda Familia Neo (1994-1997). Диаметр цилиндра и ход поршня были 75,3 мм × 83,6 мм (2,96 × 3,29 в в).

Двигатель Z5 был первой итерации для всех новых Z-серии линий двигателей Mazda. Z серии двигатель совершенно новый дизайн , но на основе B-серии. Блок, блок Внутренность и масло-пан похожи на серию B двигателей , но DOHC головка представляет собой совершенно новый дизайн.

Блок чугуна, масло-пан представляет собой 2- х частей конструкции с верхним алюминия и нижней штампованные стали, поршень масла Омыватели являются стандартными. Головка цилиндра была компактной конструкции с круглыми впускных и выпускных отверстий.

JDM версии производят 97 PS (71 кВт; 96 л.с.) и 110 л.с. (81 кВт; 108 л.с.). Была также обедненная смесь версии введена в августе 1995 года; эта модель производит 94 л.с. (69 кВт; 93 л.с.

) и видит пробег газа улучшений от десяти до пятнадцати процентов в стандартном японском испытательном цикле.

ZJ

1,3 л (1348 куб.см) ZJ

74 мм × 78,4 мм (2,91 × 3,09 в в) доступен либо с непрерывной кулачковой фазировкой VVT
ZJ-VE
91 л.с. (68 кВт; 92 л.с.) или высокой эффективностью Миллер цикл
ZJ- ВЭМ
90 л.с. (67 кВт; 91 л.с.).

Приложения:

З.Ы

1,5 л (1 498 куб.см) 111 л.с. (83 кВт; 113 л.с.) ZY-VE

78 мм × 78,4 мм (3,07 × 3,09 в в)

• Используется в Demio / Mazda2 (2002-2014), Verisa и Axela / Mazda3

ZL

1,5 л (см тысяча четыреста девяносто восемь) 88 л.с. (66 кВт, 89 л.с.) ЕЕС, 110 л.с. (82 кВт; 112 л.с.) JIS, ZL-DE

78 мм × 78,4 мм (3,07 × 3,09 в в)

1,5 л (см тысяча четыреста девяносто восемь) 130 л.с. (97 кВт; 132 л.с.) JIS ZL-VE

78 мм × 78,4 мм (3,07 × 3,09 в в) 1.5 л ZL-VE имеет больше энергии , чем немного больший 1,6 л Z6 / M- ДЕ его из — за изменения фаз газораспределения на впускном кулачке (S-VT).

Приложения:

Z6 / М

1,6 л (1,598 По куб.см) 105 л.с. (78 кВт; 106 л.с.) ZM-DE

78 мм × 83,6 мм (3,07 в × 3.29 внутри) ЗМ двигатель, известный также как Z6, имеет идентичный отверстие еще немного длиннее , инсульт , чем ZL, а также пересмотренная головка с круглыми впускными и выпускными отверстиями. Он имеет точно такой же диаметр и ход , как и предыдущее поколение B6.

1,5 л (тысяча четыреста девяносто восемь куб.см) 130 л.с. (97 кВт; 132 л.с.) ZL-VE

и 1,6 л (1,598 По куб.см) 105 л.с. (78 кВт; 106 л.с.)
ЗМ-ДЕ
тесно связаны между собой двигатели с равным отверстием 78 мм (3.1 в) и разделяют некоторые основные части. ZL имеет ход 78,4 мм (3,09 дюйма) в то время как ЗМ имеет 83.6 мм (3.29 дюйма).

Приложения:

• 1998-2002 Mazda Familia
• 2003-2013 Mazda3
