Для автовладельцев, разбирающихся в технике, и специалистов в автосервисах индикация на панели приборов может многое сказать о состоянии узлов и агрегатов транспортного средства. Если знаний и опыта эксплуатации авто недостаточно, лучше всего воспользоваться инструкцией или советами профессионалов. Одной из сложностей является отличающееся обозначение одних и тех же дефектов для различных марок и моделей авто. Отдельные индикаторы оповещают о поломках в работе узлов и агрегатов, другие несут информационную нагрузку.

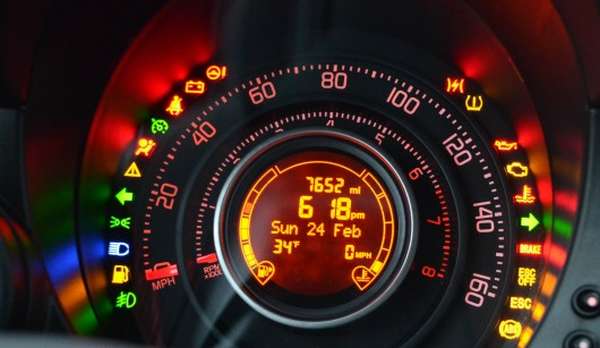

Все лампочки на панели приборов делятся на три категории:

• Индикаторы красного цвета всегда предупреждают владельца автомобиля об опасности. Оперативное принятие мер, обращение в автосервис, самостоятельная диагностика и ремонт автомобиля требуются немедленно. При этом в некоторых случаях необходимо прекратить движение и заглушить двигатель. В других ситуациях можно своим ходом добраться до сервиса.
• Лампочки, горящие желтым цветом, предупреждают о поломке или дефекте в работе узлов техники. Задачей индикаторов является предупреждение владельца о необходимости определенных действий или о плановом техническом обслуживании.
• Индикаторы зеленого цвета говорят водителю о различных сервисных операциях, активности той или иной функции.

На панели приборов могут загораться различные индикаторы. При этом часть из них является типовыми для любых марок и моделей техники. Расшифровка кодов индикаторов также является одинаковой. Самыми распространенными являются следующие виды датчиков.

Значок на панели приборов в форме эмблемы или силуэта транспортного средства может иметь несколько вариантов расшифровки. Чаще всего значок загорается вместе с дополнительными элементами. Стандартными вариантами расшифровки являются:

Если силуэт автомобиля на панели приборов перечеркнут разводным ключом, скорее всего в работе силового агрегата зафиксированы дефекты. Чаще всего подобная индикация указывает на проблемы с датчиками мотора или электронными блоками трансмиссии. В подобных ситуациях необходимо производить полную диагностику двигателя на современном стенде.

В ситуациях, когда на фоне эмблемы автомобиля загорается замок, поломки имеются в противоугонной системе, установленной на заводе. Запустить мотор и начать движение невозможно до устранения неисправности. В штатном режиме значок замка моргает при закрытых дверях автомобиля. Такая ситуация является нормой.

Для транспортных средств с гибридными моторами восклицательный знак на фоне значка транспортного средства, горящий желтым цветом, говорит о сбоях в работе электропривода. Некоторые владельцы отключают аккумулятор и сбрасывают ошибку. Такая мера помогает на короткий промежуток времени. Собственнику необходимо обратиться в сервис.

Практически на любой панели приборов имеется индикатор в форме машины, указывающий на открытые двери. Если автомобиль закрыт при одновременной работе лампочки, требуется проверить концевые датчики на дверях и крышке багажника. Чаще всего достаточно почистить или заменить данные элементы.

Если транспортное средство, оснащенное системой стабилизации курсовой устойчивости, движется по сколькой трассе, загорается соответствующий индикатор желтого цвета. Система автоматически пытается выровнять автомобиль исключить пробуксовку и заносы. Поэтому беспокоиться за постоянное загорание лампочки не стоит. Если же рядом периодически появляется ключ, перечеркнутый занос, треугольник, необходимо обратиться в сервис для ремонта системы стабилизации.

На многих современных авто автоматически определяется интервал до прохождения ТО. Если время техобслуживания подошло, на панели загорается желтый гаечный ключ. При проведении регламентных работ в сервисном центре счетчик сбрасывается.

Указанные индикаторы являются типовыми для большинства марок и моделей транспортных средств. Размеры, расположение, форма значков на приборной панели могут отличаться, при этом расшифровка остается неизменной и понятной для автовладельцев.

Назначение значков на щитке приборов

На приборной панели могут располагаться множество различных знаков, индикаторов и лампочек, причем многие символы характерны только для определенных моделей автомобилей. Более подробно о том, что могут обозначать все значковые символы на контрольном щитке, вы можете узнать из книжки по эксплуатации к машине. В этой статье мы ознакомим вас с самыми распространенными индикаторами. Все они используются для того, чтобы предупредить водителя о возможных неисправностях, а также активации того или иного оборудования.

Описание других важных индикаторов приборной панели

Engine Oil Sensor — индикатор уровня масла в двигателе.

Иконка с надписью MAIN обычно фигурирует в гибридных моделях, и информирует она о проблеме в системе электроснабжения.

Следующие индикаторы сигнализируют о неисправностях. Они являются частью систем безопасности автомобиля.

Этот индикатор загорается одновременно с предупреждающим сообщением на экране приборной панели.

В Европейских машинах подобный индикатор желтого цвета означает неисправность системы контроля устойчивости.

SRS — Supplemental Restraint System. Если загорается эта иконка, то система пассивной безопасности информирует о неисправности подушки безопасности.

Цвет

Все сигнальные лампы можно условно разделить на несколько групп в соответствии с цветами, которыми они горят:

1. Красные. Обычно это индикаторы, предназначенные для обозначения неисправностей либо для напоминания. Например, о том, что поднят рычаг ручного тормоза.
2. Значки желтого либо оранжевого цвета используются для предупреждения водителя о том, что некоторые агрегаты или механизмы автомобиля нуждаются в обслуживании. В некоторых случаях их появление обусловлено необходимостью проведения ремонта.
3. Синие и зеленые лампы. Как правило, их индикация на приборке обусловлена тем, что все оборудование функционирует в нормальном режиме. К примеру, во многих авто синие индикаторы означают включение дальнего освещения.

Указатели приборной панели

40. Красный восклицательный знак может иметь несколько объяснений, и выглядит он по-разному:

* Если знак в кружке — проблема тормозной системы. Лучше остановиться и не продолжать движение.

* Активирован ручной тормоз.

* Тормозные колодки изношены.

* Низкий уровень тормозной жидкости. Это самая неприятная проблема, так как тормозной шланг, возможно, был поврежден.

Довольно часто этот индикатор загорается, если неисправен поплавок (датчик уровня).

В некоторых машинах данный индикатор сопровождается словом «BRAKE» (пер. тормоза), однако его суть остается все та же.

41. В топливном фильтре обнаружена вода.

42. Side Airbag Off — переводится, как «отключена боковая подушка безопасности». Такие же иконки могут сообщать об отключении передней подушки безопасности.

43. Обнаружена неисправность.

44. Включены фары ближнего света.

45. Индикатор сигнализирует о том, что воздушный фильтр загрязнен.

46. Активирован режим экономии топлива. В разных машинах этот индикатор выглядит по-разному.

Основные символы

Индикатор	Что означает
	Значение этой лампочки заключается в предупреждении водителя о том, что поднят рычаг стояночного тормоза. Он всегда горит, когда рычаг поднят. Если же изображение появилось в ходе езды, это, вероятнее всего, говорит о возможных неисправностях в работе тормозной системы.
	В зависимости от модели авто, этот символ может иметь как красный, так и синий оттенок. В первом случае он свидетельствует о слишком высокой температуре силового агрегата, в этом случае водитель должен заглушить мотор и удостовериться в том, что ДВС не кипит. Возможно, из-за поломок в работе системы охлаждения закипел тосол. Синий знак говорит о не прогретом двигателе. В том случае, если изображение моргает, это говорит о неполадках в электроцепи.
	Всегда загорается при включении зажигания. Если изображение появилось при запущенном ДВС, это говорит о том, что в системе снизилось давление масла, как правило, это свидетельствует о недостатке жидкости. В зависимости от авто, сообщение о недостатке масла может быть дополнено надписью Oli Min.
	Индикаторный символ аккумулятора говорит о том, что напряжение в электросети машины снизилось. Также он может сообщить о разряде АКБ, неработоспособности генераторного узла, а также о наличии других неисправностей в работе бортовой сети.

Что означают разные знаки на приборной панели

60. Отключена система стабилизации (Stability Control).

* Если горит индикатор «Check Engine» (проверь двигатель), то данная система автоматически отключается.

У разных производителей данная система имеет свое название: Automatic Stability Control (ASC), Dynamic Stability Control (DSC), Vehicle Dynamic Control (VDC), Vehicle Stability Control (VSC) и другие.

Если колена начинают скользить, система начнет выравнивать автомобиль, используя системы тормозов, систему управления подвеской, а также систему подачи топлива.

Если иконка мигает — проблема в электрике системы охлаждения.

61. Включен датчик дождя.

62. Когда мотор запущен, этот индикатор предупреждает о том, что мотору и его системе нужна диагностика. При этом некоторые системы автомобиля могут отключиться и перестать работать до тех пор, пока все неисправности не будут надлежащим образом устранены.

63. Индикатор информирует о включенном обогреве заднего стекла.

64. Включено автоматическое очищение лобового стекла.

Лампочки систем безопасности

Значок	Что значит
	Обычно появление этого символа на приборке сопровождается надписями. Индикатор относится к категории напоминающих, например, о том, что нужно поменять масло в двигателе или что водитель забыл закрыть дверь либо пристегнуть ремень.
	Данный значок применяется не на многих автомобилях, его появление, как правило, связано с неполадками в работе механизмов контроля стабильности.
	Такое изображение может означать, что в работе системы подушек безопасности произошли неполадки. К примеру, причина может заключаться в плохом контакте датчика или выходе из строя механизма преднатяжителя. Следует отметить, что если лампочка появилась на щитке, то подушка по факту может сработать в любое время. Соответственно, это может отразиться на безопасности автолюбителя.
	Этот знак также относится к системе безопасности, только в данном случае речь идет конкретно о боковых подушках.
Лампа в виде ключа может быть выполнена как в красном, так и в зеленом цвете, она появляется при активации иммо. Кроме того, изображение может появиться после активации противоугонной системы. Вместо него также может использоваться обычная красная лампочка.
	Этот индикатор обычно сообщает автовладельцу об определении неполадок в работе трансмиссионной системы, и как правило, он исчезает после замены рабочей жидкости в коробке. Но нельзя все списывать на масло проблемы могут быть более серьезными.
	Если приборка авто оснащена такой лампочкой, то ее появление связан ос выходом из строя противоугонной установки.
	То же самое, что и ключ неполадки в работе коробки передач. Такое изображение более актуально для спортивных машин. Нужно учитывать, что символ может гореть и при повышении температуры масла в коробке.
	Неполадки в функционировании системы гидро- либо электроусилителя руля. Автомобиль необходимо проверить, более предпочтительна компьютерная диагностика.
	В тормозной системе заканчивается жидкость. Нужно произвести проверку уровня вещества и при необходимости добавить.
	Произошли проблемы в работе ABS, также система могла полностью отключиться. Нужна более тщательная диагностика.
	Данный индикатор сообщает автовладельцу о том, что пора менять тормозные колодки.
	Символ Чек его активация на приборке обусловлена обнаружением блоком управления неполадок в работе мотора или некоторых узлов авто. В двигателе могут произойти неисправности в работе системы зажигания, впрыска. Так или иначе, появление этого изображение ничего хорошего не сулит.
	Данное изображение появляется в том случае, если снижается мощность силового агрегата. Причины могут быть разными.
	Случились неполадки в функционировании каталитического нейтрализатора. Скорей всего, причина кроется в его перегреве.
	Нужно заняться проверкой системы охлаждения, в частности, блок управления зафиксировал пониженный уровень охлаждающей жидкости. Следует выявить причину и при необходимости восполнить объем.
Пора менять масло в моторе. В некоторых авто эта лампочка появляется тогда, когда пора проводить плановое техобслуживание.
	Следует произвести замену воздушного фильтра.
	Нужно пристегнуть ремешок безопасности.
	Произошел перегрев масла в коробке передач, нужно определить причину.
	В коробке передач снизился уровень рабочей жидкости.
	Блок управления зафиксировал неполадки в работе коробки передач, в частности, речь идет об автоматических КПП.
	Произошла блокировка коробки передач, имеются в виду «автоматы».
	Неполноценно работает кислородный контроллер, следует произвести его замену или очистку, если есть возможность.
Блок управления зафиксировал проблемы в функционировании системы слежки.
	Проблемы в работоспособности механизма ночного видения.

Цветовая индикация сигнальных лампочек

Водителям-новичкам необходимо сразу запомнить, что красный индикатор всегда сигнализирует об опасности. Значки вынесены на отдельную линию, часто подписаны «Warning» – предупреждение. Датчики индикаторов следят за уровнем и давлением масла, работой генератора и температурой двигателя. Также красным цветом загораются символы, если ЭБУ автомобиля фиксирует неисправности в тормозной системе, двигателе, системе стабилизации и пр. При активации красного значка рекомендуется остановиться и проверить исправность системы.

Что означает отличие значков по цвету

Желтый предупреждающий цвет индикатора можно соотнести с желтым сигналом светофора. Загоревшийся значок предупреждает водителя, что, вероятно, существует неисправность в контролирующих системах автомобиля. Машину необходимо диагностировать.

Зеленый цвет показывает водителю, что агрегаты и системы включены и работают.

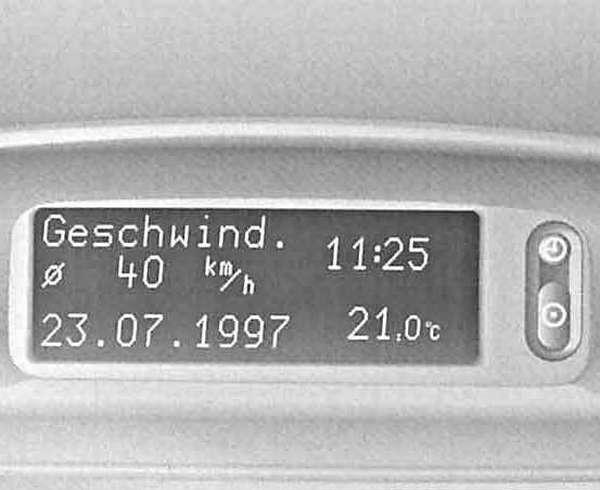

Дисплеи и сообщения

Транспортное средство может быть оборудовано не только одной приборкой со значками, но и дисплеем. На экране, который может быть расположен как в самой приборной панели, так и вне ее, указываются основные сообщения касательно функциональности тех или иных агрегатов. К примеру, если есть необходимость замены моторной жидкости, на дисплее высветится соответствующее сообщение. Оно может быть выведено как на английском, так и на русском языке, если блок управления перепрошит.

Разобраться с дисплеем сможет каждый, здесь ничего сложного нет. На нем просто будут выводиться сообщения предупреждающие либо информирующие о том, что автомобиль работает в нормальном режиме или о том, что какой-то из узлов нуждается в проверке. На дисплее также могут выводиться основные параметры температура в салоне и за бортом, скорость движения, пройденный километраж и т.д (автор видео канал melvladimir).

Генератор

После того, как вы проверили аккумулятор, следующей вещью в списке будет генератор переменного тока. Вы должны знать, что могут быть разные способы того, как генератор может работать со сбоями, и это зависит от модели. В некоторых моделях генератор автомобиля просто сдается и больше не выдает заряд, в котором его целью является генерация электричества, которое передается на аккумуляторы.

Проверьте генератор

Лампочки систем контроля и управления

Значок	Описание
Включилась антипробуксовочная система. В зависимости от авто, видов индикатором может быть много. Если цвет лампочки зеленый, то с узлом все в порядке, если желтый то его нужно проверять на предмет неисправностей.
	Индикатор помощи автолюбителю.
	Символ поворота, используется в приборках только полноприводных авто.
	Включился механизм помощи при экстренном торможении.
	Произошли сбои в работе механизма кинетической стабилизации ходовой части.

Контрольный индикаторы автомобилей Фольксваген

Общая информация

Причин, из-за которых загорается «чек» двигателя, очень много. Ошибка появляется на панели приборов внезапно и без предупреждений, а определить, что к этому привело, непросто. И даже если в транспортном средстве предусмотрены средства автоматической диагностики как, например, в BMW, Porsche, VW или Audi, выполняющие сканирование систем машины на предмет сбоев, найти источник такой ошибки без технического осмотра невозможно.

Рядовому автомобилисту надпись Check engine совершенно ничего не говорит, поэтому нужно как можно быстрее посетить сервисный центр и проверить двигатель. Однако в некоторых случаях найти источник ошибки и устранить ее можно и в домашних условиях. Для этого нужно разбираться с ключевыми причинами возникновения уведомления и способами их решения. Своевременная диагностика — это хороший способ вернуть машине прежнюю работоспособность, сэкономив денежные средства.

Для гибридных авто

Индикатор	Обозначение
	Бортовой компьютер сообщает о неполадках в работе АКБ. По каким-то причинам батарея не подзаряжается, автовладелец должен произвести более детальную проверку аккумулятора.
	ЭБУ зафиксировал пониженный заряд. Загореться такой индикатор может в случае пониженного заряда высоковольтной батареи, к АКБ это не относится.
	Символ предупреждения о необходимости подзарядки.
	Лампочка в виде черепашки говорит о снижении мощности двигателя гибридной машины.
	Перестал работать клаксон, нужно искать причину, часто она заключается в перегоревшем предохранителе.
	Индикатор необходимости проверки основных узлов авто, аналог Чек Энджин в бензиновых авто. Требуется детальная диагностика.
	Информирующая лампочка, сообщает о том, что транспортное средство готово к использованию, все агрегаты и механизмы функционируют в нормальном режиме.
Индикатор заряда высоковольтной АКБ, эксплуатация авто не рекомендуется, нужно подождать, пока устройство не зарядится полностью.
	Бортовой компьютер зафиксировал неисправности в работоспособности электропривода авто.

Безопасно ли ездить с таким индикатором

Учитывая, что контрольная лампа может гореть даже от банального перегорания лампочки или реле, то в каких-то случаях можно ездить и не беспокоиться. Например, неисправный датчик дождя для многих не станет весомым поводом обращаться в сервис и платить от 1000 руб. за диагностику.
Другое дело, если вместе с EPC загорается лампа «Check Engine» и отсутствует «драйв» двигателя. В этом случае тянуть с диагностикой нельзя. В противном случае в ближайшие 100 км не избежать серьезных механических повреждений (замены поршневой, ГРМ и пр.).

Фотогалерея «Индикаторы дизельных авто»

1. Свечи накала дизеля, красный цвет значка говорит о необходимости диагностики

4. Желтый или красный цвет — ЭБУ обнаружил конденсат в топливной системе

2. Индикатор забитого сажевого фильтра

3. Символ неполадок в работе системы очистки отработанных газов

Обозначения на приборной панели

47. Индикаторы систем помощи и безопасности

Такие индикаторы показывают активность системы помощи спуска с горы или системы безопасности во время движения в гору.

48. Красный — температура системы охлаждения выше нормы.

Такой же индикатор синего цвета — температура системы охлаждения ниже нормы

49. ABS — Antilock Braking System (антиблокировочная система тормозов).

Этот индикатор загорается в случае:

* Неисправности в системе ABS

* Система ABS была намеренно отключена.

50. Индикатор, сигнализирующий о воде в топливной системе или других проблемах, связанных с данной системой.

51. Индикатор зажигается, когда открыта дверь.

52. Индикатор зажигается, когда открыт капот.

53. Индикатор низкого уровня топлива.

54. Индикатор сигнализирующий о проблеме с автоматической коробкой передач (АКПП). Возможен перегрев АКПП или других частей трансмиссии.

55. Включен автоматический ограничитель скорости (ASL — Automatic Speed Limiter).

56. Индикатор амортизаторов подвески.

57. Эта иконка может означать:

* Уровень давления в системе смазки (Oil Pressure) двигателя упал.

* Уровень масла ниже допустимого значения.

58. Индикатор включенного обогрева лобового стекла.

59. Индикатор, информирующий об открытом багажнике.

Приборы освещения

Символ	Обозначение
	Значок включения головного освещения, если горит зеленым, то оптика функционирует нормально.
Бортовой компьютер зафиксировал неполадки в работе головного освещения, автовладелец должен заняться диагностикой проблемы, поскольку неработоспособность оптики влияет на безопасность вождения. Причины могут быть разные, начиная от перегорания самой лампы и заканчивая неисправностями в электроцепи и перегоранием предохранителей.
	Индикатор активации дальнего освещения. В зависимости от модели автомобиля, значок может быть не только синим, но и желтым или зеленым.
	Блок управления сообщает об активации автоматической функции переключения источников света. В более старых авто таких значков на приборке нет.
	Появление данного символа обусловлено обнаружением проблем в функционировании устройства регулировки уровня осветительного потока. То есть свет фар отрегулировать не получится. Проблема может заключаться в плохом контакте устройства с электроцепью, выходе из строя самого регулятора. Нужно произвести проверку.
	Блок управления сообщает о наличии неполадок в проводке, в частности, речь идет о задней оптике. Фары либо не работают, либо работают неполноценно, причина также может крыться в плохом контакте с электроцепью. Данный индикатор может также сообщать о неработоспособности стопов.
	Включены противотуманные фары.
	Тоже противотуманки, только теперь речь идет о задних фарах.
	Включено габаритное освещение.

Если вы заметили, что индикаторы не просто горят, а стали моргать, или хотя бы один из них, это говорит о неполадках в работе электроцепи. К примеру, причина может быть обусловлена перегоранием источников освещения либо поломкой контроллера или датчика. В любом случае, такие проблемы требуют оперативного вмешательства.

Расшифровка иконок на приборной панели полноприводных автомобилей

Активирован полноприводный режим (AWD — All-wheel Drive)

Индикатор указывает на то, что был включен полноприводный режим с понижающим рядом в раздаточной коробке.

Индикатор блокировки центрального дифференциала. Машина работает в режиме «жесткого» полного привода.

Индикатор блокировки заднего дифференциала

Индикатор сообщает о то, что деактивирован полный привод.

Индикатор информирует о неисправности полного привода.

Замена датчика кислорода

К появлению надписи «чек авто» может привести повреждение или неправильная работа датчика кислорода (лямбда-зонда). Этот элемент является важной частью системы отработки выхлопных газов, который следит за объемами оставшегося кислорода после сгорания топливно-воздушной смеси. При выходе из строя лямбда-зонда электронный блок управления получает неверную информацию, что приводит к следующим проблемам:

• Внезапное повышение расходов топлива.
• Снижение мощности силовой установки.

Современные автомобили оборудованы двумя или четырьмя датчиками кислорода, поэтому для определения поврежденной детали придется задействовать сканер ошибок. Если в гараже имеется такой прибор, то проверка двигателя будет простой.

Существует масса причин, вызывающих повреждение или неправильную работу этого датчика. Одной из самых распространенных является покрытие детали масленой сажей, что препятствует нормальному снятию показателей. В результате расход топлива начинает расти, а выхлопная система выделяет большое количество вредных веществ CO2.

Столкнувшись с такими проблемами, нужно незамедлительно поменять кислородный датчик, иначе из строя может выйти другой узел — катализатор. Ремонт последнего более дорогой, что обусловлено наличием в его составе драгоценных сплавов. А если в машине установлено сразу несколько катализаторов, то суммарная стоимость ремонта может достигнуть 90 000 рублей. Таких внушительных затрат можно избежать, если вовремя провести замену датчика.

Новый элемент тоже недешевый, но его покупка обойдется в сотни раз дешевле, чем ремонт всей системы нейтрализатора выхлопных газов. Реализовать замену элемента несложно своими руками. Для этого достаточно определить, где находится лямбда-зонд и изъять его для установки нового.

Будет также интересно: Признаки и устранение неисправностей датчика положения коленвала

Свечи зажигания

Загорание надписи «чек» на панели приборов случается и при износе свечей зажигания или высоковольтных проводов. Без этих элементов процесс воспламенения топливной смеси станет невозможным, т. к. свеча не сможет подавать нормальную искру. О повреждении этого элемента могут сигнализировать следующие проблемы:

• Отсутствие искры.
• Неестественный интервал подачи искры.

Такие сбои приводят к неправильной работе силовой установки, что будет ощущаться при ускорении с места. Средний срок службы свечей зажигания в современных автомобилях составляет 150 тыс. км. Модели, выпущенные до 1996 года, нуждаются в замене через каждые 25—30 тыс. км. Однако установленный эксплуатационный срок может снижаться под воздействием разных факторов. В первую очередь этому способствует низкое качество топлива и стиль вождения водителя.

Если замена свечей давно не проводилась, а в работе двигателя ощущаются серьезные сбои, нужно максимально быстро поменять их. Важно не откладывать такую работу на далекое будущее, т. к. это повлечет за собой неоправданные финансовые расходы. Новые свечи стоят недорого, а заменить их можно самостоятельно.

После такого несложного ремонта качество работы двигателя существенно улучшится, а расход топлива будет возвращен к нормальному значению. Чтобы поменять деталь, достаточно открыть капот и открутить старые свечи обычным свечным ключом.

Помимо этих элементов, из строя могут выходить и высоковольтные провода, которые осуществляют подачу искры к свечам зажигания. Поэтому они тоже нуждаются в замене и техническом обслуживании. Правильная и своевременная замена свечей продлит срок службы важных узлов автомобиля и сделает их работу слаженной, надежной и качественной.
