В советское время ИЖ «Юпитер-6» считался одною из самых качественных моделей двухколесного транспорта. Все предыдущие варианты имели свои недостатки. Шестой «Юпитер» объединил в себе многие хорошие качества предыдущих мотоциклов и обрел что-то новое, поэтому его можно спокойно назвать лучшим продуктом Ижевского завода.

Но для нашего времени ИЖ «Юпитер-6» можно назвать раритетным. Ведь со дня его выпуска прошло больше 30 лет. Его не так часто можно увидеть на дорогах, а найти новый байк или экземпляр с маленьким пробегом довольно трудно.

Краткая характеристика ИЖ «Юпитера-6»

Шестерку, как и другие модели этого ряда, относят к мотоциклам так называемого среднего класса. Это значит, что он, в основном, предназначен для поездок по дорогам с твердым покрытием. Вездеходом ИЖ «Юпитер-6» назвать сложно. Хотя стоит отметить его неплохую проходимость по грязи. Это обусловлено его небольшой массой.

Также стоит отметить, что существовало две заводские вариации этого байка. Первая – привычная всем двухколесная, вторая – с коляской. Весит такой дополнительный агрегат почти под 100 килограмм. А это значит, что с ним многие технические характеристики, такие как скорость, расход топлива и так далее, ухудшались. Может быть именно поэтому вторая модификация встречается реже.

Технические характеристики

мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Общие данные

мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

* Г абаритные размеры даны без учета полуобтекателя, багажника, дуг безопасности и зеркала.

*1 В скобках приведены нормы для мотоциклов с дисковыми тормозами.

*2 Контрольный расход топлива является показателем, определяющим общее техническое состояние мотоцикла и не является нормой эксплуатационного расхода топлива, которую предприятие не устанавливает, так как она зависит от условий эксплуатации мотоцикла.

Двигатель

мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Силовая передача

мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Ходовая часть

мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Электрооборудование

мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Заправочные емкости

мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Таблица 3

Регулировочные данные

содержание .. 1 2 3 8 ..

Внешний вид

ИЖ «Юпитер-6» имеет классический дизайн. Черное удлиненное седло, красный корпус. Иногда цвета варьировались от желтого до голубого. Стоит выделить обилие хромированных деталей. Шестерка может похвастаться красивыми блестящими выхлопными трубами. Иногда на модель ставили дополнительную защитную раму, которую тоже покрывали хромом. В целом внешний вид байка приемлем: строгий, без излишеств, а что же еще можно сказать про дизайн, полностью скопированный с чешской Явы.

Заводские нововведения

ИЖ «Юпитер-6» может похвастаться своими техническими усовершенствованиями. Очень хорошо на нем заиграло новое жидкостное охлаждение. Когда в сорокоградусную жару воздушные собратья глохнут, этот мотоцикл спокойно едет и не знает никаких проблем. Также не стоит забывать об улучшенной системе бесконтактного зажигания с электростартером. Теперь она не так часто ломается. Кик-стартер, конечно, тоже присутствует, но это больше как запасной вариант, нежели альтернатива.

Еще одним плюсом является изменение в креплении выхлопной системы. В шестом «Юпитере» оно фланцевое, что убрало проблему люфта трубы на высоких скоростях. Была добавлена новая функция аварийного запуска, которая очень спасает при разряженном аккумуляторе.

Пять случайных статей о мотоциклах:

Два года на Яве

Читать далее >>

Игольчатый подшипник и демонтаж поршня на Ява 634 и ЧЗ 472

Внимание: игольчатый подшипник Многие чехословацкие мотоциклы Jawa-350 и CZ-350, поступившие к нам в последние годы, прошли к настоящему времени 30—50 тысяч километров. После такого пробега, естественно, нередко возникает необходимость в замене изношенных деталей цилиндро-поршневой группы и кривошипно-шатунного механизма. Эта работа, как показывает редакционная почта, вызывает затруднения у некоторых владельцев машин, поскольку новый двигатель конструктивно несколько отличается от предшественников, достаточно хорошо изученных мотолюбителями. В помощь им публикуем статью, рассказывающую об особенностях его конструкции и, в частности, о демонтаже поршня. Двигатель, применяемый на всех моделях мотоциклов ЯВА-350 типа «634» и ЧЗ-350 типа «472», в отличие от выпускавшихся ранее, имеет игольчатый подшипник в верхней головке шатуна, где прежде стояла бронзовая втулка. Он представляет собой стальное кольцо (рис. 1) внутренним диаметром 20 мм, запрессованное в…
Читать далее >>

Установка генератора переменного тока Г421 на ИЖ-49 и ИЖ-350. Чертеж переходного фланца и измененная схема электрооборудования

Вместо постоянного переменный Мотоциклы ИЖ-49, как известно, давно сняты с производства. Но многие еще не хотят с ними расставаться, потому что эти надежные неприхотливые машины хорошо приспособлены к тяжелым условиям эксплуатации. Серьезные трудности создает, пожалуй, лишь система электрооборудования постоянного тока, включающая несколько сложных приборов. требующих особого ухода.Я упростил эту систему, переведя ее на переменный ток по образцу мотоцикла «Восход», то есть использовал его электрическую схему, генератор Г-421 и катушку Б-300.Единственная сложность переделки заключается в установке генератора. Для него надо выточить показанный на рисунке фланец-переходник из любой стали. который винтами М6—15 через отверстия диаметром 6,5 мм крепим на правой половине картера вместо прежнего генератора. На правую полуось коленчатого вала ставим ротор генератора и приворачиваем его укороченным на 15 мм старым болтом. Затем устанавливаем поршень так. чтобы он на 4 мм н…
Читать далее >>

Двигатель ИЖ Планета Спорт. Испытания

В предыдущем номере (февраль 1976) журнала была опубликована статья о редакционных испытаниях нового мотоцикла. В ней упоминалось, что он был принят редакцией в январе минувшего года. А в августе из Ижевска пришло сообщение, что вместо него можно получить на заводе другую машину, уже с раздельной смазкой. Один из авторов этой статьи, Б. ДЕМЧЕНКО отправился на старом мотоцикле в Ижевск, а вернулся оттуда на другом, с раздельной смазкой. Ниже мы публикуем путевые заметки об этой поездке, которая входила в программу редакционных испытаний, и материал инженеров Э. КОНОПА и Л. ОВСИЕВИЧА, основанный на дальнейшей эксплуатации мотоцикла «ИЖ—Планета-спорт». 5августа. От Москвы до Казани 800 километров отличной дороги. Они пройдены без единой задержки. Жара — около 28 градусов. Мотор работает чисто, спокойно. Но на скоростях выше 110 км/час появляется детонация, а при выключении зажигания наблюдаются калильные вспышки. Однако перегрева, потери мощности нет.6ав…
Читать далее >>

Минск М-105 — ответы на частые вопросы

Тем, кто ездит на мотоциклах Минск М 105Каждый год десятки тысяч новичков становятся владельцами легких мотоциклов М-105. С первых же дней у них возникают вопросы, связанные с эксплуатацией. Но еще больше всяких «почему» и «отчего», когда мотоцикл начинает стареть. На вопросы, встречающиеся наиболее часто, отвечает начальник бюро двигателей Минского мотоциклетного и велосипедного завода Ю. В. Урусов.Почему мотоцикл не развивает максимальную скорость, указанную в технических условиях? Чем это объяснить?Основные причины снижения скорости одинаковы для всех мотоциклов с двухтактным двигателем. Это отложение нагара в выпускной системе и неподходящее калильное число свечи, неправильная установка зажигания и регулировка карбюратора, чрезмерное натяжение цепи и недостаточное давление в шинах, неплотное соединение половин картера или карбюратора с цилиндром. Кроме того, на М-105 нужно контролировать зазор между грибком и крышкой воздушного фильтра — он должен быть…
Читать далее >>

вход регистрация забыли пароль?

ИЖ «Юпитер-6» — технические характеристики

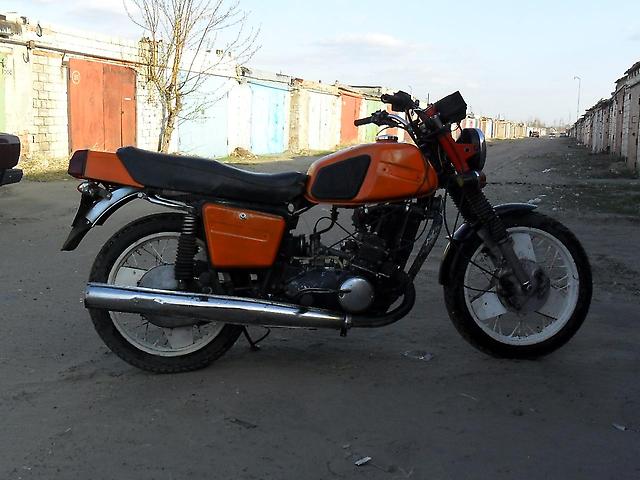

Главной частью каждого мотоцикла является его силовая часть. У «Юпитера» с этим все в порядке. Двигатель ИЖ «Юпитер-6» работает в двухтактном режиме. Общий объем его двух цилиндров составляет 347 кубических сантиметров. Система смазки, к сожалению, неразделенная. А это значит, что после каждой заправки в бензобак помимо топлива нужно добавлять масло. Максимальная мощность мотора составляет 25 лошадиных сил, а крутящий момент 35 Н*м.

Расход топлива, а именно А-92, на сто километров при скорости в 60 км/ч составляет четыре литра. Но это на трассе. В городском режиме при тех же оборотах он возрастает до семи литров. Предельная скорость данного байка – 125 км/ч. Но на самом деле это не предел. Есть масса способов увеличить этот порог. Самый простой из них – это заменить звездочки. На главную поставить деталь с большим количеством зубцов, а на ведомую – с меньшим.

ИЖ «Юпитер-6» оборудован старыми барабанными тормозами. Но они нормально справляются со своей задачей. При желании на этот мотоцикл можно поставить и дисковые тормоза. «Юпитер» можно считать компактным байком. Некоторые умельцы даже умудряются отправлять его (в разобранном виде) по почте. В высоту он достигает 120 см, а в длину всего 220.

Советские мотоциклы для ШКМГ, часть 31: ИЖ — 6.217.

1985 год, Ижевский мотозавод выпускает новую модель, ИЖ — 6.217, мотоцикл, которому суждено было стать последним гоночным мотоциклом из Ижевска.

ИЖ — 6.217.

Создан мотоцикл на базе ИЖ — Ш 12. В задней части рамы добавлен бугель для более высокого и наклонного положения седла, мотоцикл оснащен новым пластиком. Так же среди визуальных отличий можно отметить новый выхлоп — резонаторы сложной формы и интегрированные глушители. Если взглянуть на мотоцикл слева — можно отметить другую педаль переключения передач. Если на Ш 12 она была двуплечей, то на 6.217 уже одинарной. На некоторых моторах левая крышка двигателя выполнена с большим окном, через которое осуществлялся доступ к сцеплению.

В технической части главным новшеством стал переход с двигателя ИЖ — Юпитер 3, примененным на Ш — 12, на двигатель ИЖ — Юпитер 5. Конечно, двигатель с «пятерки» стал только основой, практически от серийных моторов остался только картер, коленвалы, маховик и сцепление с цепью. Поршневая, КПП совершенно другие, головки цилиндров, правая крышка, механизм выжима сцепления и переключения передач — все это оригинальное и не устанавливалось на дорожные мотоциклы. Другим отличием от Ш — 12 стали другие впускные патрубки, более короткие и с фланцами круглой формы, на которые через резиновые муфты устанавливались карбюраторы Йиков на 34 мм. Задние амортизаторы стали длиннее на 10 мм. Подшипники ступиц крепились стопорными кольцами, а не гайками, как в Ш — 12.

«Раздетый» ИЖ — 6.217.

В комплект поставки ИЖ — 6.217 входили три разных ведомых звезды — на 38, 40 и 42 зуба и две ведущих — на 19 и 20 зубьев. Так же прилагался комплект шестерен для КПП с другими передаточными числами, таким образом мотоцикл мог быть приспособлен под конкретную трассу для достижения наилучшего результата. В ящике с мотоциклом был набор инструментов в дермантиновой сумке и насос.

Все мотоциклы приходили к спортсменам с неокрашенным пластиком и баком стандартного красного цвета. Далее все украшали свои мотоциклы, как могли, иногда получались настоящие шедевры.

О технических характеристиках ИЖ — 6.217 можно узнать из книжки, прилагавшейся к мотоциклу.

Конечно, спортсмены тюнинговали свои мотоциклы по мере возможностей. Например, в тормозных щитах и барабанах сверлились отверстия для лучшего охлаждения. Поворотные кулачки тормозных механизмов переделывались так — на краях, которые разжимали колодки, устанавливались ролики, таким образом снижалось усилие на рычагах. Это было немаловажно, ведь общая дистанция гонок составляла больше ста километров, трудно предположить, сколько раз за это расстояние нужно было тормозить. На валы КПП вместо втулок устанавливались игольчатые подшипники. Моторная цепная передача заменялась на зубчатую. Сцепление меняли на детали от кроссовых Чезетов. На некоторых мотоциклах тех лет можно видеть тахометры с тросовым приводом. Так же нарекания вызывала штатная система зажигания, ее часто меняли на «Мотоплат» или другие. Как обычно, гонщики из республик Прибалтики меняли штатные обтекатели на детали собственного производства, придавая своим мотоциклам индивидуальный, неповторимый вид, встречались топливные баки из алюминия.

ИЖ — 6.217 в альтернативном обвесе.

ИЖи на старте. Под номером 1 — знаменитый Анатолий Галанский.

Выпуск ИЖ — 6.217 прекратился в 1990 году, таким образом закончилась история гоночных мотоциклов из Ижевска. Выпускался 6.217 в количестве около пятидесяти мотоциклов в год, но имелись трудности с запчастями и некоторые мотоциклы были разобраны, да и в условиях гоночного использования техника долго не живет. Поэтому до наших дней дошло не так много 6.217. Закончим нашу публикацию небольшим их обзором.

ИЖ — 6.217 из объявления о продаже. находился в Германии.

Трудно узнать этот 6.217 из за деталей импортных мотоциклов, на него установленных.

Мотоцикл с выставки «Кола часу» в Белоруссии.

Мотоцикл, восстановленный энтузиастом из Риги Edgars Baigais.

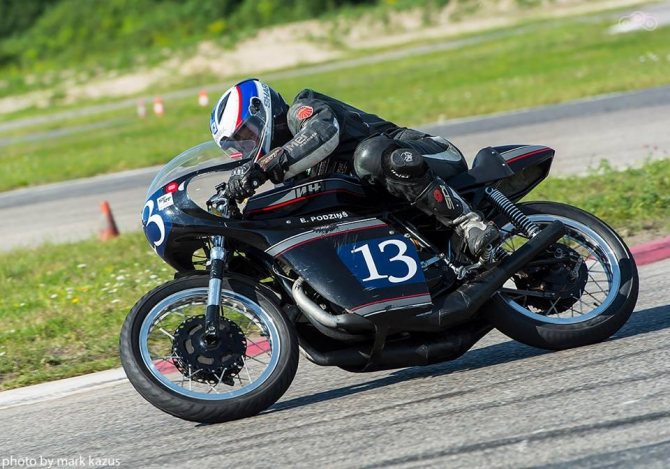

Еще один мотоцикл Эдгарса, на котором он бьется за победу на гонках.

6.217 из Свердловской области, альтернативный бак и пластик.

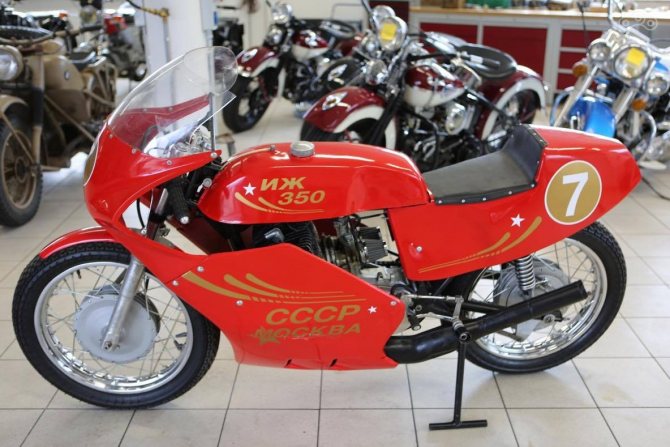

Мотоцикл из музея УГМК, Верхняя Пышма, Свердловская область.

6.217 с Украины.

В создании публикации использован материал,предоставленный Edgars Baigais.

Вечное соревнование

ИЖ «Юпитер-6» постоянно конкурировал со своим собратом по заводу ИЖ Планетой-6. Споры о том, кто из них лучше, ведутся и по сей день, хоть ни один, ни второй, больше не выпускается. И правда, этот вопрос довольно сложный, ведь у каждого есть характерные плюсы и минусы. Например, «Юпитер» всегда славился своими высокими показателями ходовой части. Он ездит плавно, медленно набирает скорость. На стометровке с легкостью обгонит Планету и любой другой отечественный байк.

Планета же выезжает на своей надежности. В плане долговечности ей нет равных. Также она имеет относительно простую конструкцию мотора и коробки передач. Это при поломках облегчает ремонт во много раз. Не нужно забывать и про минусы. ИЖ «Юпитер-6», как и его предшественники, имеет много проблем с электроникой. Поэтому стоит следить именно за этим блоком. ИЖ Планета-6 имеет плохую амортизацию. Часто при высоких оборотах можно почувствовать дрожь в сиденье, что ухудшает ощущения от поездки.

Не в обиду владельцам «Планет», но «Юпитер» на общем фоне выглядит лучше. Ведь один из главных критериев любого транспортного средства – это качество езды. И в «Юпитере» оно лучше.

Технические характеристики Иж Планета Спорт

[sc:ads3]
Первые мотовариации получили импортные батареи на аккумумлятор. Это продолжалось пока не освоили и выпустили модель 6 МТС-9. Даже первые характеристики Иж Планета Спорт вызывают уважение к производителю. Нельзя было оставаться равнодушными к резиново-подушечному креплению движка на раме, которое было настоящей инновацией. Разница в размерах колёс в один дюйм, японская электротехника — всё это казалось недостижимым.

Со временем, усовершенствования в сборку привнесли ижевские карбютраторы. У последних, конечно, величина диффузора была меньше и вырабатываемая мощность сразу падала до 28 лошадей. Внешне их можно было узнать по удлинённому крылу заднего колеса и дуговой форме трубы для выхлопа. Эти изменения можно найти на многочисленных видео c Иж Планета Спорт.

[sc:ads4]
В силу своих высоких качественных показателей, мотоцикл Иж Планета Спорт производился исключительно на экспорт, и на его запчасти наблюдался дефицитный спрос. Счастливым обладателям скоростного агрегата ничего не осталось, как собственноручно усовершенствовать своего любимца. Аматорские модификации касались непосредственно:

• расточки поршня М-412 (его подделывали под стандарт, либо делали схожим с поршневой 514 «Чезета»);
• «укрутки» движка — облегчают коленвал за счёт фрезеровки;
• изменениям в подшипниках;
• для лучшей смазки область кривошипной камеры получает соседа в виде сальника со втулкой.

Отзывы о мотициклах Планета в своей массе больше положительные. А на те отрицательные моменты, которые обнаруживаются в комплектации, всегда идёт поправка, что всё можно починить, переделать или заменить. При хорошем обслуживании этому советского качества мотоциклу нет предела ни в модификациях, ни в сроке эксплуатации.
