Внутри семейства 4B1 японского автопроизводителя Mitsubishi двигатель 4B11 является «квадратной» модификаций с одинаковым размером хода поршня и диаметра цилиндра 86/86 мм. Для всей серии характерны следующие особенности:

• алюминиевый блок с чугунными гильзами цилиндров;
• рядное расположение четырех цилиндров;
• четыре клапана на цилиндр, подъемом которых управляют кулачки двух распредвалов;
• регулировка фаз системой MIVEC за счет ступенчатого изменения высоты подъема и продолжительности открытия кулачками разной формы;
• установка регулировки фаз на обоих распредвалах, а не только на впускном;
• адаптация моторов для каждой модели авто партнеров альянса – Kia, Hyundai, Mitsubishi, Chrysler, Dodge, Jeep и Proton.

ДВС 4B11

В комплектации внедорожников Kia-Hyundai мотор 4B11 обозначается иначе – G4KD. «Квадратный» движок имеет соотношение диаметра цилиндра к ходу поршня, равное 1, то есть эти размеры у него одинаковы. Для примера: модификация 4В10 этой же серии короткоходная (77,7 мм длина хода поршня к 86 мм диаметру цилиндра), а мотор 4В12 длинноходный (97 мм хода поршня к 86 мм диаметра цилиндра).

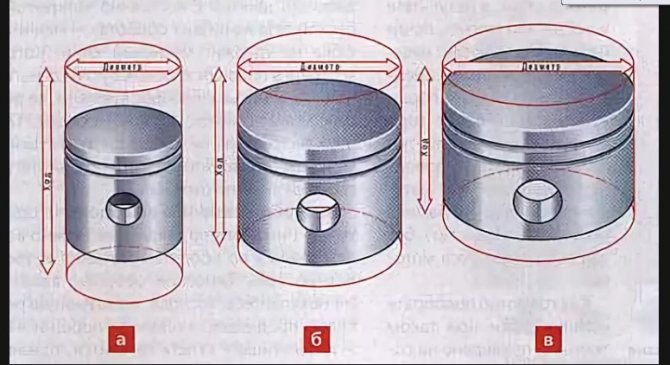

Длинноходный, квадратный и короткоходный ДВС

У атмосферного движка 4В11 имеется официальная турбо версия 4В11Т мощностью 240 – 301 л. с. с крутящим моментом 353 – 542 Нм для рынков Японии, США, Европы и Великобритании.

Гибридный мотор на Mitsubishi Outlander PHEV

Существует экспериментальная партия кроссоверов Mitsubishi Outlander с гибридными моторами PHEV, состоящими из дефорсированного до 121 л. с. версии 4B11 и 82 л. с. электромотора. Они приводят во вращение разные оси транспортного средства, которое получается полноприводным.

Большая популярность

Двигатель получил широкое распространение и устанавливался на различные модели автомобилей:

• Компания Mitsubishi использовала его на Lancer X, Outlander, Galant Fortis и ASX/RVR.
• На KIA корейский аналог можно встретить под капотом Cerato II, Magentis II, Optima II, Soul и Sportage III.
• Hyundai комплектовал G4KD модификации ix35, Sonata V и VI и ограниченно устанавливал на некоторые модели зажатую до 144 л. с. версию G4KA.

Проявили интерес к мотору и другие производители автомобилей. Dodge посчитал возможным установить его на Avenger и Caliber, Jeep – на Compass и Patriot, Chrysler – на Sebring. Малайзийская компания Proton выбрала его для оснащения модели Inspira.

Список автомобилей с предустановленными двигателями серии 4B10

• модельный ряд Киа: Cerato, Optima, Sportage;
• Хендай: Elantra, ix35, Sonata;
• Митсубиси: Лансер 10, Outlander, ASX / RVR;
• Пежо;
• Ситроен;
• Chrysler Sebring;
• Dodge Avenger, Caliber;
• Jeep: Compass, Patriot.

Заказать контрактный двигатель

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать в чем секрет

Технические характеристики

Столь широкое распространение напрямую связано с устройством и техническими характеристиками движка, которые выглядят следующим образом:

• Компоновка: четыре цилиндра в один ряд, с верхним расположением распределительных валов. ГБЦ с четырьмя клапанами на один цилиндр.
• Блок цилиндров изготовлен из алюминиевого сплава. В конструкции цилиндров использованы сухие стальные гильзы.
• Рабочий объём – 1996 куб. см. при диаметре цилиндра и ходе поршня в 86 мм.
• Мощность при степени сжатия 10,5:1 и скорости вращения коленчатого вала 6500 об/мин варьируется в пределах 150 – 165 л. с., в зависимости от настроек программного обеспечения.
• Рекомендованное топливо – бензин с октановым числом Аи-95. Допускается применение бензина А-92.
• Соответствие экологическому стандарту Евро-4.

Надёжность мотора

Силовые агрегаты серии 4B1, в которую входят 4B10 и 4B12, считаются одними из самых надёжных и проверенных «годами». Ведь не зря их устанавливают на ряд европейских и американских марок.

Средний ресурс эксплуатации двигателя составляет 300 000 км пробега. При условии соблюдения основных правил и рекомендаций, показатель превышает отметку 500 000 км. Причём, подобные факты не единичны.

Существенно повысить показатели надёжности силового агрегата удалось после неудачного выпуска мотора с объёмом 1.5 литра. Возможно, если бы не «полторушка», судьба двигателей серии 4B10 и 4B12 неизвестна.

Изменению подверглись: впускной ресивер, ДМРВ, шатунный механизм, система газораспределения, фазовращатели, установлен новый тип прошивки в электронный блок управления двигателем. Модели, поступающие в продажу на территорию стран СНГ, специально «задушены» по мощности к отметке 150 л.с. Это поясняется величиной налоговых платежей свыше ограничения.

Ещё одна особенность. Несмотря на потребление горючего марки АИ-95, мотор неплохо справляется с АИ-92. Правда, после первых или очередных 100 000 км, начинается стук, нужна регулировка клапанов, так как отсутствуют гидрокомпенсаторы.

Характерные неисправности моторов линейки 4B10

• незначительный свист роликового подшипника компрессора. Проблема устраняется банальной заменой новым;
• стрекотание: характерная особенность силовых агрегатов данной линейки. Многие автовладельцы начинают нервничать по этому поводу, ничего страшного, это рабочий процесс;
• после 80 000 км пробега характерна вибрация мотора на низких оборотах, не превышающих 1000 – 1200 об/мин. Изношенность свечей зажигания, повреждение электрической проводки. Устраняется путём замены элементов системы зажигания, проверки кабелей на целостность мультиметром. На центральной консоли приборов систематически высвечивается ошибка системы зажигания;
• датчик коленвала преждевременно выходит из строя;
• шипящие звуки в области расположения бензонасоса. Нормальная работа двигателя, к которой следует привыкнуть.

Несмотря на некоторые малозначащие неполадки, силовой агрегат зарекомендовал себя с положительной стороны. Тяговитый, экономичный, неприхотливый, многочисленные отзывы автовладельцев подтверждают вышесказанное.

Мало кто знает, что на базе 4B10 был создан мотор с объёмом 2.4 литра специально для спорткаров, таких, как Mitsubishi Lancer Evolution и Mitsubishi Lancer Ralliart. Характеристики впечатляющие. Очередной раз убеждаешься в «силе» двигателя.

Особенности системы смазки

Масляный насос приводится в действие цепью, передающей крутящий момент от коленчатого вала. Мотор не требователен к качеству моторного масла. При температуре выше -7 градусов Цельсия допускается даже использование минералки с вязкостью 20W50. Но лучше всё же отдавать предпочтение лубрикантам с вязкостью 10W30 и выше.

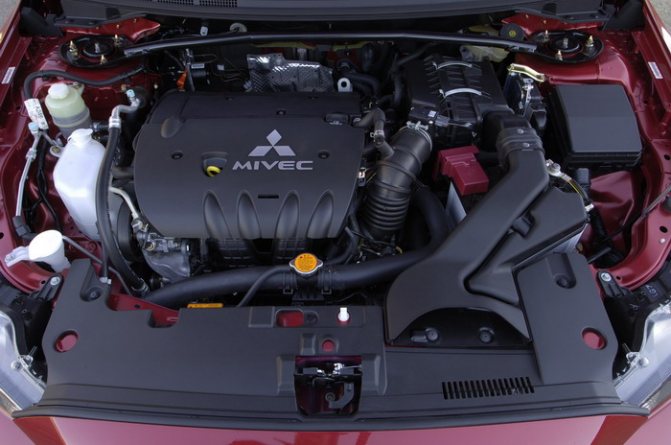

4B11 под капотом Mitsubishi Lancer

Вместимость системы смазки зависит от года выпуска и модели автомобиля, на которой установлен силовой агрегат. Объём картера, скажем, на Лансер 10, может отличаться от объёма картера на Аутлендер. Замену моторного масла рекомендуется производить каждые 15 000 км пробега, а при эксплуатации в тяжёлых условиях этот интервал стоит сократить вдвое.

Регламент обслуживания 4B11 2,0 л/165 л. с.

Атмосферный рядный двигатель 4B11 следует обслуживать в гараже или на СТО в следующие сроки:

• цепь ГРМ ходит около 150000 км;
• рекомендовано регулировать зазоры клапанов после 30000 пробега;
• изготовителем предусмотрена раз в 2 года очистка вентиляции картера;
• производитель рекомендует использовать новое моторное масло и фильтр через 7500 км;
• топливный фильтр способен пройти 40000 пробега;
• по регламенту производителя воздухофильтр подлежит замене ежегодно;
• с завода присадки антифриза теряют свойства через 40000 км;
• ресурс свечей движков составляет около 20000 пробега;
• уже через 60000 км во впускном коллекторе начинают постепенно прогорать стенки.

Обслуживание 4B11

Клапан EGR при эксплуатации мотора на бензине АИ-92 способствует засорению впускного тракта, клапанов и поршней, поэтому его часто глушат с перепрошивкой версии ЭУ.

Ресурс и потенциал для ремонта

Производитель определяет ресурс двигателя в 250 000 км пробега. Отзывы владельцев и специалистов по обслуживанию оценивают 4B11 на твёрдую четвёрку и говорят о том, что на практике пробег может превысить 350 000 км. Разумеется, при регулярном обслуживании и правильной эксплуатации.

Замена вкладышей со шлифовкой шеек коленвала под ремонтный размер, равно как и возможность расточки цилиндров и замены гильз, производителем не предусмотрены. Однако компании, занимающиеся производством автомобильных запчастей, поставляют на рынок комплекты гильз, а занимающиеся ремонтом ДВС фирмы предлагают услуги по гильзовке. Прежде чем соглашаться на такой ремонт, посчитайте затраты. Не исключено, что дешевле и проще окажется купить контрактный движок.

Плюсы и минусы

Рассмотренное выше устройство ДВС обладает следующими недостатками:

• шумная работа мотора – цепной привод «громче» ремня, форсунки издают стрекот, дизельный звук появляется при запуске постоянно, бензонасос шипит;
• низкий ресурс каталитического нейтрализатора – после того, как внутренности катализатора начнут разрушаться, пыль проникнет в цилиндры, осядет на клапанах.

Система выхлопа 4B11 с катализатором

С другой стороны, плюсы мотора перевешивают эти мелкие недочеты:

• тяговитость и приемистость;
• высокий эксплуатационный ресурс от 250000 км, а с капремонтами около миллиона;
• возможность тюнинга механическим способом и за счет установки нагнетателя.

Сложные приспособления и специальные инструменты для обслуживания и капремонта ДВС не требуются, поэтому работы можно производить собственными силами в гараже.

Привод ГРМ

Ответ на вопрос, что установлено на 4B11 для привода ГРМ, цепь или ремень, прост. Для повышения надёжности разработчики выбрали роликовую цепь. Деталь изготовлена из прочной стали. Предполагается, что ресурс цепи ГРМ рассчитан на весь срок эксплуатации автомобиля. Главное, время от времени, раз в 50 – 70 тыс. км, проверять натяжку.

Если в сервисе утверждают, что после 130 тыс. км. пробега требуется замена цепи, это может оказаться откровенным разводом. Пройдите диагностику у другого специалиста. Пусть он оценит состояние компонентов. Вполне возможно, что всё дело в натяжителе. Из-за его неисправности действительно могут возникнуть проблемы.

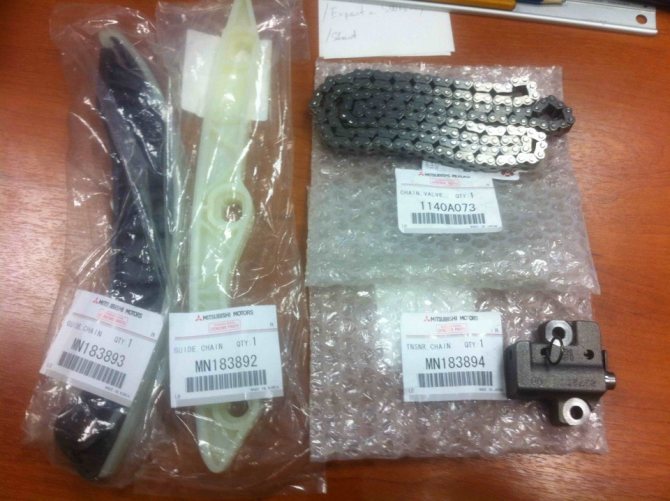

Цепь грм

При выполнении работ на газораспределительном механизме надо помнить, что каждая звёздочка распредвала имеет две метки. При правильном выставлении ВМТ положение меток должно быть следующем:

• Коленчатый вал: вертикально вниз, указывая на маркированное цветом звено цепи.
• Распределительные валы: две метки смотрят друг на друга в горизонтальной плоскости (по верхнему срезу ГБЦ), а две – вверх и чуть под углом, указывая на маркированные цветом звенья.

Момент затяжки болтов на звёздочках ГРМ – 59 Nm.

Ремонтопригодность

Наличие свободного пространства внутри моторного отсека способствует проведению многих видов ремонтных работ, не прибегая к помощи подъёмного механизма, смотровой ямы. Достаточно возможностей гидравлического домкрата.

Благодаря свободному доступу ко многим узлам в подкапотном отсеке, мастер без труда и дополнительного демонтажа заменяет изношенные детали новыми. Далеко не все европейские автомобильные бренды могут похвастаться подобным. Оперативное обращение в СТО, быстрая замена деталей — капитальный ремонт предотвращён.

Метки ГРМ

Основу газораспределительного механизма составляют два распределительных вала. Они приводятся в движение металлической цепью через звёздочки. Работа цепи бесшумна благодаря особенностям конструкции. Всего 180 звеньев. Цепь проходит по поверхности каждой из звёзд V.V.T. коленвала. В цепи ГРМ имеется три соединительные пластины с предустановленными метками оранжевого цвета. Именно они и служат сигнализаторами положения звёздочек. Каждая звезда V.V.T. 54 зуба, коленвал 27 звёзд.

Натяжение цепи в системе обеспечивает гидравлический натяжитель. Он состоит из поршня, прижимной пружины, корпуса. Поршень надавливает на башмак, тем самым обеспечивая автоматическую регулировку натяжения.

Реальный взгляд на MIVEC

Для повышения крутящего момента и улучшения тяговых характеристик на разных режимах 4B11 оснащён MIVEC – системой, разработанной компанией Mitsubishi. Об этом информирует надпись на клапанной крышке. Анализируя некоторые источники, вы столкнётесь с информацией о том, что суть технологии заключается то ли в синхронизации открывания клапанов, то ли в изменении высоты их открытия. За не слишком понятными формулировками скрывается плохое понимание сути конструкции.

На самом деле, что бы там ни писали маркетологи, MIVEC является очередной версией системы регулировки фаз впуска и выпуска. Только механические фазовращатели на распредвалах заменены электронно управляемыми муфтами. Никаких устройств, позволяющих изменять высоту открывания клапанов, на 4B11 вы не обнаружите. Ввиду отсутствия гидрокомпенсаторов, следует регулярно, не реже, чем раз в 80 тыс. км, выполнять проверку зазоров и регулировку клапанов. Это позволит избежать появления неприятных шумов и неисправностей в системе привода ГРМ. Многие сервисные центры не любят браться за такую работу, поскольку регулировка производится за счёт замены имеющих разные размеры упорных стаканов, а эти детали в дефиците.

Свап 4b12 на другие авто

Двигатель 4b12 имеет стандартные размеры и может быть заменять другой аналогичный по своим габаритным и иным параметрам мотор. Подобные замены имеют место, например, в автомобилях Mitsubishi lancer GTs 4WD. В таких моделях осуществляется свап двигателя 4b11 на 4b12. Объем первого составит 2 л, второго же – 2.4 л. Процесс достаточно прост:

• демонтаж старого двигателя из кузова;
• установка навесного оборудования, впуска и проводки на новый мотор;
• монтаж нового двигателя со всем оборудованием в кузов автомобиля на посадочное место.

Лучшее решение – осуществить обмен моторов в специальных сервисах. Процесс в таковых налажен, нет необходимости снимать целиком все оборудование. Причем коробку демонтировать при свапе нет необходимости. Достаточно отодвинуть часть отсоединенного навесного оборудования в сторону.

Последствия таковой переустановки:

• автомобиль становится более динамичным;
• 4b11 лучше держит низкие обороты.

Проблемы и недостатки, выявленные в процессе эксплуатации

Мотор в целом надёжен, но при его эксплуатации приходится сталкиваться с некоторыми, характерными для 4B11 проблемами. Среди них:

• Трещины в ГБЦ и блоке цилиндров. Этим грешат многие силовые агрегаты с алюминиевым блоком, подвергшиеся перегреву. Следует внимательно следить за рабочей температурой, контролируя работоспособность термостата и регулярно, раз в год, меняя охлаждающую жидкость.
• Появление шумов, напоминающих работу дизельного двигателя. Если на холодную это нормально, то дизеление прогретого мотора является признаком неисправности в системе MIVEC. Чаще всего выходят из строя муфты изменения фаз газораспределения. Трещащий звук из механизма ГРМ говорит о том, что к ремонту надо приступать без промедления.

Силовой агрегат нельзя назвать тихим. При работе он издаёт множество разнообразных звуков. Жалобы на то, что «цокает в двигателе», чаще всего связаны со стрекотанием форсунок. Но сильные шумы – верный признак серьёзной поломки. Среди прочих симптомов неисправностей:

• Падение мощности. Это может происходить по разным причинам, установить которые удаётся, только выполнив полную диагностику.
• Повышенный расход моторного масла. Чаще всего движок жрёт масло когда залегли кольца, появились задиры на стенках цилиндров или повреждены маслосъёмные колпачки. Замена колец или колпачков – задача не слишком сложная. Хуже, если дело в задирах. В этом случае ремонт отнимает много времени и средств. Но прежде чем кидаться в крайности, следует осмотреть агрегат на предмет утечки смазки через прокладки и сальники.
• Увеличенный расход топлива. В этом случае придётся обследовать впускную и выпускную системы. Источником неприятностей может оказаться даже повреждённое уплотнение.

Свести к минимуму шансы на появление поломок помогает диагностика двигателя. Её рекомендуется выполнять при каждом ТО. И ещё одно. Статистика говорит о том, что качество деталей и сборки у японских моторов лучше, чем у аналогов из Южной Кореи.

Тип масла для заливки в силовой агрегат

Изготовитель рекомендует заливать в двигатель Mitsubishi 1.8 масло классом не ниже полусинтетики: 10W – 20, 10W-30. Объём равен 4.1 литра. С целью продления срока эксплуатации мотора, сознательные автовладельцы заливают синтетику, классом: 5W-30, 5W-20. Замена масла проводится с интервалом в 15000 км. При эксплуатации технического средства в особых условиях, порог сокращается на треть.

Не рекомендовано заливать моторное масло на минеральной основе в высокооборотистый двигатель.

Неполное сходство

Несмотря на конструктивное сходство 4B11 и G4KD, у этих моторов нет полной взаимозаменяемости деталей. Следует помнить, что:

• Силовые агрегаты оснащены электронными компонентами разных производителей. Переставить с одного двигателя на другой датчик абсолютного давления или лямбда-зонд не получится. Свечи зажигания отличаются по калильному числу.
• Производители из Японии и Южной Кореи используют при изготовлении деталей различные материалы и технологии. Особенно это касается компонентов шатунно-поршневой группы. К примеру, недопустимо устанавливать поршни и кольца, предназначенные для 4B11 на G4KD, или наоборот, поскольку тепловой зазор между поршнем и цилиндром будет нарушен. То же касается и многих других комплектующих.
• Устанавливая мотор другого производителя, или, как говорят некоторые любители блеснуть иностранной терминологией, делая «swap g4kd на 4b11», придётся не только менять электронные компоненты, но и вносить изменения в конструкцию электропроводки.

Двигатель G4KD

Если вы намерены приобрести контрактный двигатель, лучше потратить время на поиски его оригинальной модификации. Это сильно упростит вам жизнь.

Какое масло использовать для двигателя 4b12

Выбор масла для данного мотора – серьезный вопрос. От качества смазочного материала зависит ресурс работы ГРМ, а также остальных важных механизмов и систем двигателя. Согласно рекомендации производителя необходимо использовать в зависимости от климатических условий и режима эксплуатации масла вязкостью от 0W-20 до 10W-30.

Имеется спецификация касательно двигателя 4b12:

• API SN, SM;
• ILSAC GF-5;
• ACEA A1/A5 – возможно использовать масло без данной спецификации, так как это обозначение европейское.

Оптимальное решение при выборе масла для автомобилей с двигателем 4b12 в случае эксплуатации в РФ – Моби 1 X1 5W-30. Но важно заранее ознакомиться с признаками поддельных масел. Использование контрафактного товара может стать причиной поломки. Например, при повышенной вязкости масла при минусовой температуре возможно его выдавливание через сальник коленвала, другие повреждения – следствием станет необходимость капитального ремонта.

Потенциал для тюнинга

Отдельная тема для любителей наращивать мощность своих железных коней – тюнинг 4B11. Подходить к решению подобной задачи можно разными способами:

• Откорректировать программное обеспечение, перепрошив ЭБУ. Это позволит поднять мощность искусственно зажатых силовых агрегатов до 165 л. с. без потери ресурса. Согласившись немного пожертвовать ресурсом, есть возможность подобным же способом добиться показателя в 175 – 180 л. с.
• Установить воздушный фильтр нулевого сопротивления. Это вполне допустимо, хотя иногда и становится причиной выхода из строя датчика запылённости фильтра.
• Смонтировать систему турбонаддува. Такие мысли приходят в голову тем, кто знает, что на Mitsubishi Lancer Evolution X установлен движок 4B11 Turbo, мощность которого, в максимуме, достигает 295 л. с. Однако просто использовать turbo kit в этом случае недостаточно. Атмосферная и турбированная версии силовых агрегатов имеют весьма существенные отличия. Придётся менять поршневую группу, коленчатый вал, систему впрыска топлива, впускной и выпускной коллекторы, управляющую электронику… Сборка мотора на турбине TD04 возможна, но обходится дорого. Расходы могут превысить затраты на покупку нового турбированного движка. К тому же машину, мощность которой возросла практически вдвое, придётся оснащать подходящими по параметрам трансмиссией, подвеской и тормозами.

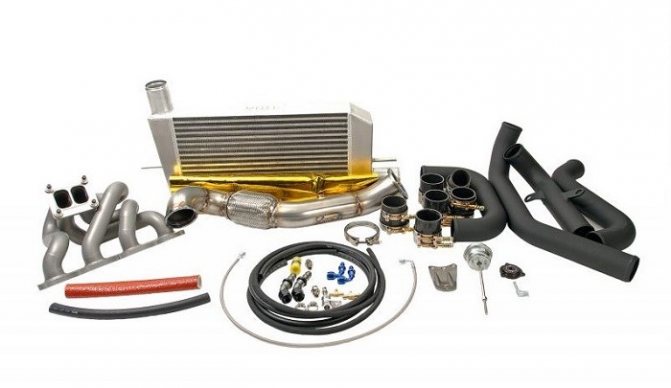

Турбо кит

Решив заняться тюнингом ДВС, взвесьте все за и против, и трезво оцените свои возможности.

Перечень модификаций ДВС

При проектировании гибридного силового привода (бензиноэлектрического) конструкторов альянса GEMA заинтересовали именно характеристики двигателя 4B11. Для этого его пришлось дефорсировать до 121 л. с., так как Mitsubishi Outlander PHEV оснащен еще двумя электромоторами мощностью 82 л. с. каждый.

Второй модификацией силового привода является турбо мотор 4B11T с характеристиками:

• 542 Нм на 3500 мин-1 и 410 л. с., спорткар FQ400 для рынка Великобритании;
• 422 Нм на 3500 об/мин и 280 л. с. для внутреннего рынка;
• 407 Нм на 4400 оборотах и 291 л. с, поставки в Северную Америку;
• 366 Нм на 3500 мин-1 и 295 л. с., продажи в Европу;
• 353 Нм на 3000 об/мин и 240 л. с. для автомобиля Lancer Ralliart.

Турбо двигатель 4B11T

В комплектацию разных версий включено неодинаковое навесное оборудование.

Обязательная подготовка автомобиля перед чиповкой

Прежде чем приступать к перепрограммированию ЭБУ, обязательно следует убедиться, что машина полностью исправна. Это касается как механической части, так и электронных компонентов. Неисправные датчики или гидрокомпенсаторы, окислившиеся контакты проводов или изношенные детали привода ГРМ сделают работу напрасной. Поэтому имеет смысл выполнять чип-тюнинг на новом, только что приобретённом автомобиле. На подержанной технике придётся начинать с проведения полной диагностики и устранения обнаруженных неисправностей.

Услуги по повышению мощности автомобильных двигателей путём перепрошивки программного обеспечения предлагают многие конторы. Цены на услуги зависят от совершенства оборудования, квалификации выполняющих работу специалистов и жадности владельцев компании. Но, в большинстве случаев, визит в мастерскую обходится дешевле, чем покупка оборудования, необходимого для того, чтобы выполнить чип тюнинг Мицубиси Аутлендер своими руками.

Список моделей авто, в которых устанавливался

Изначально мотор 4B12 создавался под модели автомобилей сразу трех концернов, в каждом из которых имеется несколько брендов:

Mitsubishi:

• Delica – малый минивэн;
• Lancer – седан, лифтбэк;
• Lancer Sportback GTS – спорткар;
• Outlander – миниатюрный кроссовер;
• Lancer GTS – турбированная версия;
• Galant – универсал, хардтоп и седан;
• Lancer SE AWC – седан;
• Outlander Sport/ASX – спорткар.

Hyundai:

• Santa Fe – кроссовер средних габаритов;
• Sonata – седан;
• Ix35 – малый кроссовер.

Kia:

• Sorento – среднегабаритный кроссовер;
• Sportage – малогабаритный кроссовер;
• Optima – седан;
• Cerato – хетчбэк, седан и купе.

Chrysler:

• Sebring – купе, седан;
• 200 – кабриолет, седан.

Dodge:

• Journey – среднегабаритный кроссовер;
• Caliber – хетчбэк;
• Avenger – седан.

Jeep:

• Patriot – внедорожник;
• Compass – компактный кроссовер.

Dodge Avenger

Использовался мотор 4B12 и в двух французских авто – Peugeot 4007 и Citroen C-Crosser.
