Автобусы Павловского автобусного завода (в настоящее время «ПАО Павловский автобус») – долгожители отечественного автопрома. Первый автобус ПАЗ-651 выехал из заводских ворот в 1952 году и с тех пор автобусы этой марки с успехом эксплуатируются практически во всех регионах страны. Они неоднократно модернизировались и в настоящее время на дорогах России и многих стран СНГ можно встретить более 50-ти различных модификаций, созданных на базе автобусов ПАЗ 3205 (1984), ПАЗ 3206 (1995) и ПАЗ 3204 (2007). В качестве силовых агрегатов для этих автобусов в разное время использовались различные моторы как отечественного (ЗМЗ, ЯМЗ, ММЗ), так и зарубежного производства (Cummins). При этом любой двигатель ПАЗ, которым агрегатируется автобус, отличается высокой надежностью и может работать при использовании горюче-смазочных материалов низкого качества.

Знакомство

Моторы ЗМЗ являются специальными силовыми агрегатами, которыми оснащают грузовые транспортные средства и легковые автомобили. Востребованность данной продукции с момента основания предприятия и по сегодняшний день является достаточно высокой.

Моторы закупаются: Горьковским автомобильным заводом (ГАЗ), агрегатным заводом в Ульяновске (УАЗ) и Павловским автобусным заводом (ПАЗ). Автомобильная продукция ЗМЗ очень надежна и проста в эксплуатации, что и объясняет ее высокую популярность в отечественной машиностроительной отрасли. В отличие от моторов, работающих на дизеле, бензиновые модели оказались более востребованными. Их представляет достаточно разнообразный модельный ряд. Одним из таких агрегатов является бензиновый мотор ЗМЗ-523.

4.4. Ходовая часть

Начало конструкторских работ

В ходе тестирования агрегатов оказалось, что первые автомобильные бензиновые моторы в недостаточной мере соответствуют требованиям, предъявляемым к тяжелой колесной и гусеничной технике. Руководством предприятия было принято решение разработать новую линейку моторов. В результате были спроектированы агрегаты, оснащенные V-образными цилиндрами. Первым таким двигателем стал ЗМЗ-402. Создавался он специально под 24-ю «Волгу». Впоследствии данный мотор устанавливался также и на «Газели».

Замыкает линейку агрегат ЗМЗ-523. Технические характеристики выпускаемого оборудования были высоко оценены в отечественной машиностроительной отрасли.

Описание

Серийный выпуск моторов ЗМЗ-523 был налажен после развала Советского Союза. Мотор представляет собой усовершенствованную модель устаревшего силового агрегата 511 серии.

Характеристики ЗМЗ-523 специалисты определяют как повышенные. В ходе проектировочных работ по последней версии усиленного карбюраторного двигателя конструкторами были учтены все имеющиеся недоработки от предыдущих выпусков. ЗМЗ-523 оснащен восьмицилиндровым мотором V-образной конфигурации, идентичными блочными головками и высокотурбулентными камерами сгорания. Моторы данной серии комплектуются винтовыми впускными клапанами.

Габаритные размеры

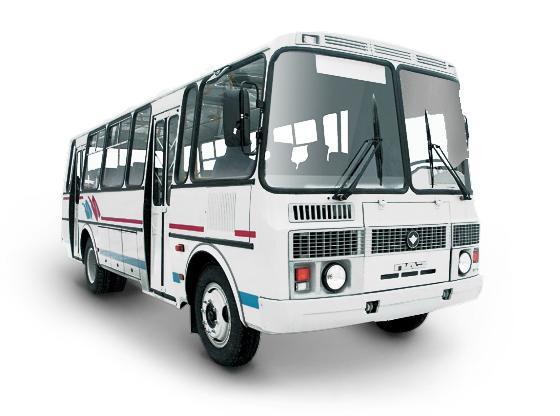

Автобус с модельным названием ПАЗ 3205 пущен в серийный выпуск в 1989 году и за этот период несколько раз модифицировался. Модель относится к классу малых высокопольных автобусов, что удачно подходит для перевозки небольших групп людей на близкие расстояния. ПАЗ 3205 считается базовой моделью Павловского автозавода, хотя ее технические характеристик схожи с более поздними сериями техники.

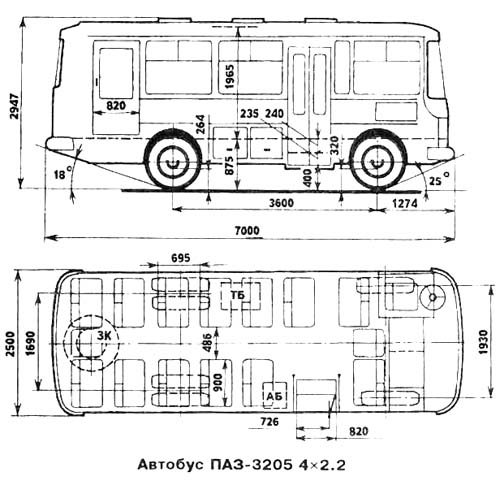

Внешний вид автобуса говорит о компактности. Его габариты составляют 6925 мм в длину, 2500 мм в ширину, 2950 в высоту. Дорожный просвет автобуса составляет 264 мм, что позволяет удобно проезжать по малому бездорожью. Полная фактическая масса автобуса составляет 8060 кг.

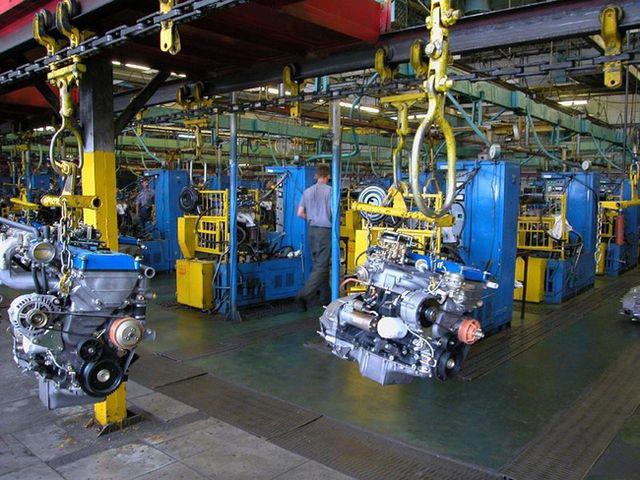

Технические характеристики ЗМЗ-523

• Агрегат относится к типу рядных моторов.
• Работает двигатель на бензиновом топливе. В силовую установку этой серии можно заливать бензин марок А-76 или А-80.
• В качестве системы впрыска для мотора может использоваться карбюратор или инжектор.
• Силовая установка рассчитана на объем до 4,67 литра бензина. Это стало возможным благодаря изготовленному под заказ на ЗМЗ-523 поршню, ход которого был увеличен с 80 до 88 мм.
• Агрегат обладает мощностью до 130 лошадиных сил.
• Система оснащена 16 клапанами.
• Комплектуется четырьмя цилиндрами, диаметры которых составляют 92 мм.
• Установка 523 обладает большим расходом топлива: на 100 км требуется 20,4 литра бензина. Данный показатель зависит от характеристик инжектора ЗМЗ-523.
• Вес силовой установки — не более 253 кг.
• Агрегат оснащен жидкостной принудительной охлаждающей системой.
• Работают цилиндры в следующем порядке: 1-5-4-2-6-3-7-8.
• 294 оборотов в минуту – максимальная мощность ЗМЗ-523.

Видео

При разработке модели приоритетом считалась широкая унификация по агрегатам и узлам. В итоге ГАЗ-3307 получил многие элементы от ГАЗ-53-12, что существенно облегчило ремонт, эксплуатацию и техническое обслуживание, а опять же позволило уменьшить стоимость автомобиля. При этом у грузовика появилась более просторная кабина оператора с системой отопления и вентиляции.

Модель по аналогии с предшественником получила капотную компоновку. Главными отличиями стали оперение и модернизированная кабина оператора. некрупные изменения претерпел двигатель. Сам автомобиль бренд позиционировал в качестве некой переходной версии, которую впоследствии планировалось заменить на более экономичные дизельные модификации. В 1992-ом году Горьковский автозавод выпустил партию ГАЗ-3307, получившую японские агрегаты Hino. Однако спросом данная версия не пользовалось. Вместо покупки иностранных моторов предприятие начало производство собственных дизелей.

В начале 90-х годов карбюраторная версия была полностью вытеснена с конвейера. Однако вскоре спрос упал и на дизельные модификации ГАЗ-3307. Модель, особенно популярная в сельском хозяйстве, после развала колхозов оказалась никому не нужна. Производство дизелей в итоге стало нерентабельным. Завод продолжил выпуск исключительно бензиновых вариантов в ограниченном количестве.

Горьковский автозавод предлагал многообразные модификации модели:

1. ГАЗ-33070 – бортовой грузовик (шасси), оснащенный карбюраторным мотором «ЗМЗ-511» («ЗМЗ-513», «ЗМЗ-5233»);
2. ГАЗ-33072 – шасси с карбюраторным агрегатом «ЗМЗ-511» («ЗМЗ-513», «ЗМЗ-5233»), предназначенное под установку самосвального кузова;
3. ГАЗ-33073 – грузовое такси, получившее дверцу в заднем борту, кузов с тентом, откидную лестницу и откидные лавки;
4. ГАЗ-33074 – удлиненное шасси с карбюраторной силовой установкой «ЗМЗ-513» («ЗМЗ-5234»);
5. ГАЗ-33075 – бортовой грузовик (шасси) с битопливным мотором («ЗМЗ-513»), предназначенный для работы на бензине А-80 или сжиженном нефтяном газе;
6. ГАЗ-33078 – бортовой грузовик (шасси) с дизельным агрегатом Hino W04CT японского производства;
7. САЗ-3507-01 – самосвал на базе ГАЗ-33072 с объемом кузова 5 кубометров, грузоподъемностью 4130 кг и 3-сторонней разгрузкой;
8. САЗ-35072 – самосвал с грузоподъемностью 4250 кг, объемом кузова 4,5 кубометра и 1-сторонней разгрузкой.

С 2000-го года ГАЗ-3307 использовался многообразными брендами для выпуска модификаций с удлиненной рамой. Такие версии сохранили прежнюю грузоподъемность, но могли перевозить грузы большего объема.

Инжектор, тюнинг силовой установки

Двигатель в любом современном автомобиле, работающем на бензине, оснащен такой незаменимой деталью, как инжектор. Внешне он очень похож на форсунку, которая осуществляет разбрызгивание смеси воздуха и капель топлива внутри камеры сгорания. Однако, в отличие от карбюратора, инжектор отличается меньшими габаритами и особенностями конструкции. Разница между данными деталями заключается еще в способе подготовки топливной смеси. В карбюраторном двигателе происходит смешивание топлива с воздухом, в результате чего теряется 10% мощности мотора. В инжекторной силовой установке используется высокое давление при подаче топлива, что положительно отражается на мощности двигателя во время разгона и движения транспортного средства.

Для автомобилей ГАЗ 3102 в 1990-х годах был разработан распределительного типа впрыскивания двигатель ЗМЗ-523. Инжектор в данной системе осуществляет распределение топлива на все четыре цилиндра из четырех форсунок. Таким образом, для каждого цилиндра предусмотрена своя форсунка. Если же двигатель оснащен однотечной системой впрыска, то топливо ко всем четырем цилиндрам поступает из одной общей форсунки.

Судя по отзывам автолюбителей, очень редко можно встретить тюнинг ЗМЗ-523. Обусловлено это тем, что данной силовой установкой комплектуют преимущественно автобусы. Тем, кто решил доработать двигатель путем замены впрыскивательной системы, придется также менять головки блоков на цилиндрах.

4.3. Трансмиссия

Достоинства

Судя по отзывам владельцев транспортных средств, в моторах серии 523 высоко оценены следующие сильные стороны:

• Данные силовые агрегаты имеют несложную конструкцию. Благодаря этому обслуживание агрегатов не доставляет мастерам больших хлопот.
• Мотор оснащен новинкой XXI века, которая представляет собой специальную систему, осуществляющую качественную рециркуляцию воздуха.
• Двигатель совершенно безвреден для окружающих, поскольку изготовлен он в соответствии с экологическими нормами «Евро-3».
• Как утверждают автовладельцы, машины, оснащенные таким двигателем, двигаясь на скорости, не превышающей 60 км/час, могут без дополнительных заправок преодолевать расстояния до 530 км.
• Доступная цена.

Недостатки

Слабыми сторонами силовых агрегатов серии 523 считаются:

• Высокий расход топлива и горюче-смазочных материалов.
• ЗМЗ-523 комплектуется карбюратором, который, по мнению многих потребителей, очень часто ломается и заливает цилиндры. В таких случаях опытные автовладельцы рекомендуют «родные» системы впрыскивания заменять аналогичными, используемыми в автомобилях УАЗ или ГАЗ, или инжекторами.
• Силовая установка не способна развить быструю скорость. Судя по многочисленным отзывам, ее показатель не превышает 90 км/ч. Тем не менее данный параметр нельзя полностью рассматривать как недостаток, поскольку изначально данный мотор предназначается для грузового транспорта, а не гоночного.

Как утверждают владельцы транспортных средств, несмотря на дешевизну силовых агрегатов серии 523, их конструктивную простоту и неприхотливость при техобслуживании, сегодня эти моторы считаются устаревшими. Это объясняется тем, что при большом расходе топлива и высокой стоимости горюче-смазочных материалов эксплуатировать этот силовой агрегат стало экономически нецелесообразно.

Капитальный ремонт

Несмотря на высокую выносливость и неплохой эксплуатационный ресурс бензиновой силовой установки серии 523, многим автовладельцам рано или поздно все же приходится ее чинить. Капитальный ремонт заключается в выполнении следующих операций:

• Мойки силового агрегата.
• Разборки и дефектовки.
• Протирки клапанов и починки блочных головок на цилиндрах.
• Замены пришедшего в негодность распределительного вала, поршневой группы, сальниковой набивки и сальников, распределительных шестерен (металлической и текстолитовой), маслосъемных колпачков и масляного насоса.
• Сборки двигателя.
• Регулировки клапанов.
• Обкатки при помощи стендов.
• Установки мотора.

После того как капитальные ремонтные работы будут окончены, а силовой агрегат установлен, мастер должен заправить его моторным маслом. Опытные автолюбители советуют для охладительной системы отремонтированного мотора применять воду. Данная рекомендация объясняется тем, что очень часто после починки в двигателях протекают патрубки. В случае если после наполнения системы водой патрубки не текут, мастер может использовать тосол или антифриз. В заправочную емкость охладительной системы заливают 21,5 литра. Если же двигатель оснащен пусковым подогревателем, то автовладельцу придется дополнительно залить еще два литра.

История[ | ]

Разрабатывался путём создания десятков опытных образцов в течение почти 15 лет. Основой послужил разрабатываемый в 1972—1977 годах и подготовленный к серийному производству с 1979 года, но так и не запущенный в производство автобус ПАЗ-3203[2]. Первая опытная партия автобусов для испытаний была изготовлена в 1979 году, конвейерная сборка была начата в 1984 году[3].

Окончательный вариант автобуса был утверждён в 1986 году. Массовый выпуск начался 1 декабря1989 года, когда на конвейере полностью прекратили выпуск предыдущей модели ПАЗ-672М. 4 июня2001 года на заводе отмечался выпуск 100-тысячного автобуса данной модели. В 2008 году проведена модернизация производства, что позволило проводить сертификацию для регулярного использования на загруженных маршрутах, значительно возрос ресурс службы кузова (с 5 до 10 лет), в салон устанавливаются более эффективный отопитель и более комфортные сиденья.[4] В 2014 году было освоено производство рестайлинговой версии[5].

Что делать, если в двигателе низкое давление масла?

Владелец транспортного средства не всегда бывает вынужден выполнять капитальный ремонт. В некоторых случаях демонтировать силовую установку совершенно не обязательно. Ярким тому примером может стать такая процедура, как замена масляного насоса. О необходимости ее выполнения автовладельца извещает специальная аварийная лампочка, которая расположена в салоне автомобиля. Она сигнализирует о том, что в смазочной системе мотора выявлено низкое давление масла. Исправить положение мастер может, заменив старый насос новым, для монтажа которого используются две гайки со шпильками.

4.5. Рулевое управление

Что делать, если агрегат начинает глохнуть?

Судя по многочисленным отзывам автовладельцев, нередко прокладки впускных коллекторов могут пропускать воздух. Это становится заметным при холостых оборотах двигателя. При увеличении количества оборотов силовая установка начинает заметно подергиваться. Убедиться в негерметичности именно пропускного коллектора, или «паука», как его называют в среде автолюбителей, можно, налив воду на места его посадки.

Для замены впускного коллектора мастеру необходимо выполнить следующие действия:

• Отвернуть крепежные гайки и демонтировать «паука». Для его установки предусмотрены специальные шпильки.
• Избавить силовой агрегат от старых прокладок.
• Монтировать впускной коллектор, оснащенный новыми прокладками, на его прежнее место.
• Прочно зажать «паука» крепежными гайками.

Как заменить прокладки на головках цилиндров?

Как утверждают автовладельцы, пробитые прокладки на блочных головках цилиндров — не редкость. Выявить проблему можно по следующим признакам:

• Охлаждающая система очень быстро теряет жидкость. При этом ее вытекание не наблюдается.
• Силовой агрегат нагревается и начинает подрагивать.
• Наличие выхлопного пара в виде белого и очень густого дыма.

Исправить положение можно, сменив прокладку на головке блока цилиндров. Для этого автомобильному мастеру придется выполнить следующие действия:

• Демонтировать впускной клапан.
• Разъединить приемную трубку глушителя.
• Вынуть ось коромысел.

Лишь после этого станет возможным снятие блочной головки. Оснастив данный элемент новой прокладкой, мастер в обратном порядке может монтировать его на прежнее место.

Рекомендации по применению

Как утверждают опытные автомобилисты, благодаря правильному и бережному использованию данной силовой установки можно существенно продлить ее эксплуатационный срок. От автовладельца требуется лишь бережное отношение к агрегату и регулярное выполнение плановых технических работ. Преимущественно транспортное средство проверяется после пробега 20 тыс. км. Когда производить капитальный ремонт его оборудования, каждый водитель решает сам. Чтобы оттянуть этот момент, следует:

• Регулярно выполнять замену масла.
• Не доводить силовую установку до перегрева.
• Эксплуатировать мотор в щадящем режиме. Судя по многочисленным отзывам, в качестве причины поломки механизма автолюбители не исключают и заводской брак.

Тем не менее, в большинстве случаев, как и любые другие силовые установки, двигатели ЗМЗ-523 выходят из строя преимущественно по причине ненадлежащего ухода. Избавить себя от лишних хлопот, связанных с капитальным ремонтом и покупкой дорогих запасных частей, можно, эксплуатируя мотор предельно бережно, а также неукоснительно придерживаясь регламентных сроков техобслуживания.
