Двигатель BMW N63B44/N63TU

Надежность, проблемы, а так же все тонкости ремонта двигателя BMW N63B44, хорошо известны мотористам автосервиса BMW Мотор Эксперт.
С примером некоторых работ, вы можете ознакомиться на странице наши работы, ещё больше примеров на нашей станице instagram

Первый турбированный двигатель БМВ в конфигурации V8, вышел в свет в 2008 с целью заменить атмосферный N62B48. Для N63 был разработан новый алюминиевый блок цилиндров с полностью новым легким кривошипно-шатунным механизмом.

Головки блока цилиндров разработаны заново, с измененным расположением впускных и выпускных каналов. Диаметр впускных клапанов 33.2 мм, выпускных 29 мм. ГБЦ N63 оснащены модернизированной системой изменения фаз газораспределения на впускных и выпускных валах Bi-VANOS/Dual-VANOS. Характеристики стандартных распредвалов BMW N63: фаза 231/231, подъем 8.8/8.8 мм. В приводе ГРМ используется новая зубчатая втулочная цепь. Система турбонаддува реализована с помощью двух турбокомпрессоров Garrett MGT22S, работающих параллельно и размещенных в развале блока, там же находится и выпуск. Максимальное давление наддува N63 — 0.8 бар. Система управления Siemens MSD85.

В 2012 году двигатель был модернизирован и к своему названию получил приставку TU. В доработанной силовой установке применены поршни с измененным днищем, новые шатуны, адаптированный коленвал. ГБЦ разработана для использования системы изменения высоты подъема впускных клапанов Valvetronic III (как на N55), а также непосредственного впрыска топлива (TVDI). Распредвалы N63TU новые составные, их характеристики: фаза 260/252, подъем 8.8/9.0 мм. Модернизирована и система изменения фаз газораспределения VANOS, расширены ее диапазоны регулировки: впуск 70 (был 50), выпуск 55 (был 50). Доработана система охлаждения и подачи масла, доработан впуск, выпуск остался прежним. Несколько модифицировано насосное колесо турбонагнетателя. Система управления двигателем заменена на Bosch MEVD17.2.8.

Силовые агрегаты N63 и N63TU использовались на автомобилях BMW с индексом 50i.

На базе двигателя N63B44 был создан спортивный турбированный мотор BMW S63, для Х6М, Х5М, М6 и М5.

Особенность двигателя BMW N63

На N63 впервые стали использовать технологию, ранее не использовавшуюся в двигателях BMW:

• механизм газораспределения с новой зубчатой втулочной цепью;
• в ременном приводе используется новая система натяжения эластичного ремня привода компрессора кондиционера;
• в системе охлаждения впервые кроме обычного насоса охлаждающей жидкости используется дополнительный электрический насос охлаждающей жидкости. Помимо этого, впервые реализовано так называемое непрямое охлаждение наддувочного воздуха, где наддувочный воздух охлаждается жидкостью;

Для двигателя Н63 специально разработаны следующие компоненты и нововведения:

• крышка головки блока цилиндров, ГБЦ, блок-картер и масляная ванна получили новую конструкцию. Особенность головки блока цилиндров состоит в впускных и выпускных каналах, которые были поменяны местами;
• конструкция кривошипно-шатунного механизма рассчитана на более высокую мощность, и вместе с этим большое значение было уделено снижению массы конструкции; вместо системы VALVETRONIC используется система VANOS;
• применяется масляный насос с регулируемым объемным расходом; благодаря расположению нагнетателя в пространстве между рядами цилиндров и непрямому охлаждению
• наддувочного воздуха система впуска и выпуска ОГ получила новую компоновку;
• применяется двухступенчатый вакуумный насос, похожий на используемый в двигателе N62; блок управления двигателем и новые лямбда-зонды;

В N63 используется битурбонагнетатель и система высокоточного впрыска (HPI) с использованием гомогенной смеси аналогичные тому, которые применяются на двигателе N54. Конструкция насоса высокого давления во многом похожа с таковой как на двигателе N43.

Возможные неисправности и недостатки S63 B44B

Несмотря на надежность и высокое качество, двигатель S63 B44B выходит из строя. Самыми распространенными недостатками этой модели является:

• Чрезмерный расход масла, возникающий в результате закоксованности поршневых канавок. Подобная проблема может возникать после пробега более 50 000 км. Решение проблемы – это капитальный ремонт с обязательной заменой поршневых колец;
• Гидравлический удар. Неисправность возникает после длительной бездеятельности двигателя и заключается в конструктивных особенностях пьезофорсунок. Решается неисправность заменой форсунок на более новые модификации;
• Пропуск зажигания. Для решения подобной проблемы необходимо просто заменить свечи на свечи спортивной М-серии.

Для того чтобы избежать возможных проблем с S63 B44B необходимо постоянно контролировать его состояние и регулярно проводить ТО, позволяющее своевременно произвести замену изношенных узлов на новые.

Возврат к списку

Строение двигателя BMW N63

Блок-картер — новой конструкции, выполненного в закрытом исполнении с опущенными стенками из алюминиевого сплава (Alusil) с усиленными гильзами цилиндров. Как и у N62, были применены два болта крепления крышек коренных подшипников и дополнительное крепление к стенкам.

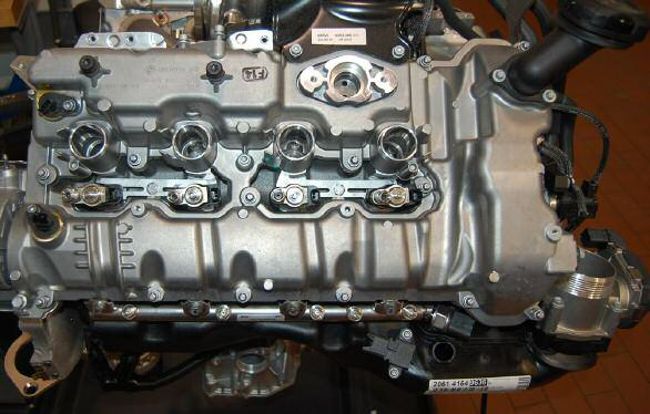

Головка блока цилиндров — с противоположным размещением впускных и выпускных каналов. Форсунка и свеча зажигания расположены по центру камеры сгорания. В ГБЦ также встроен обратный клапан масляного контура.

Головка блока цилиндров N63

Коленчатый вал — диаметр коренных подшипников коленчатого вала был снижен с 70 мм до 65 мм с целью снижения массы, а привод масляного насоса осуществляется коленчатым валом со стороны маховика, при этом звездочка напрямую встроена в коленчатый вал.

Механизм газораспределения — для привода на каждом ряде цилиндров применена зубчатая втулочная цепь новой конструкции с одинаковыми натяжителями. В натяжитель встроены масляные форсунки.

Распределительный вал — аналогичный используемому на двигателе M73.

A — Распредвал впускных клапанов; B — Распредвал выпускных клапанов; 1 — Приводной фланец; 2 — Лыски для специального приспособление; 3 — Труба вала; 4 — Кулачок; 5 — Фланец привода вакуумного насоса; 6 — Опорное значение датчика распредвала; 7 — Тройной кулачок для привода насоса высокого давления; 8 — Место под ключ;

Бесступенчатый двойной VANOS — смена заряда в двигателе N63 реализована при помощи 4 клапанов на цилиндр, приводимых двумя расположенными сверху распределительными валами. Фазы газораспределения управляются обоими блоками бесступенчатой системы VANOS. Блоки системы VANOS имеют следующие углы регулировки:

• блок VANOS на стороне впуска: 50° КВ
• блок VANOS на стороне выпуска: 50° КВ

Блоки системы VANOS в N63 по принципу работы одинаков тому, который используется на N62, но в блоках системы VANOS на N63 отсутствуют некоторые детали, за счет чего оптимизирована их конструкция. Лопасти блока системы VANOS двигателе Н63 представляют собой единую деталь с ротором.

Бесступенчатый двойной VANOS в N63

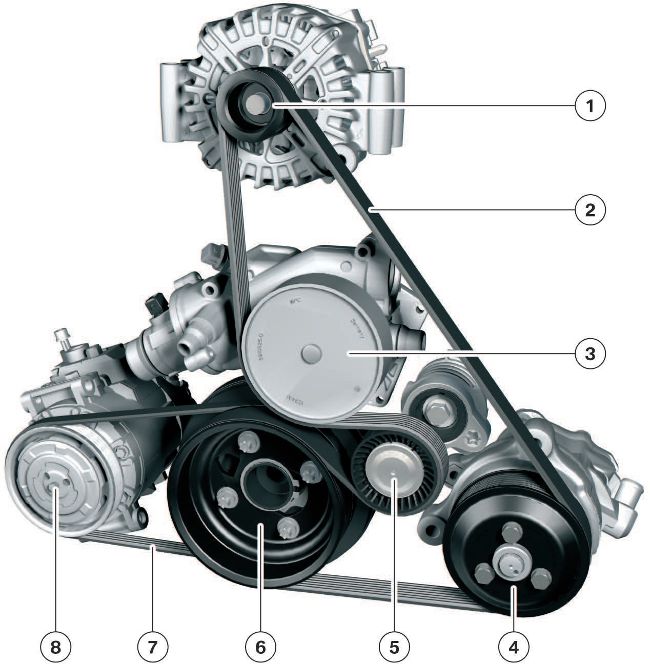

Ременный привод — двойной, оснащенный механическим натяжным роликом, обеспечивающим необходимое натяжение поликлинового ремня. Компрессор кондиционера приводится эластичным ремнем, натянутым по новой технологии.

1 — Генератор; 2 — Поликлиновый ремень; 3 — Насос охлаждающей жидкости; 4 — Насос гидроусилителя рулевого управления; 5 — Натяжной ролик; 6 — Демпфер крутильных колебаний; 7 — Эластичный ремень; 8 — Компрессор кондиционера;

Вентиляция картера двигателя — работает по принципу, реализованному в двигателе N54. Каждый ряд цилиндров оснащен отдельной системой вентиляции картера.

1 — Дроссельная заслонка; 2 — Вентиляционный канал; 3 — Возврат масла; 4 — Полость картера; 5 — Маслосборник; 6 — Канал к впускному коллектору; 7 — Регулятор давления; 8 — Маслоотделитель; 9 — Сток масла;

Маслоотделитель — для каждого ряда цилиндров встроен один лабиринтный и четыре циклонных сепаратора, из которых в первой версии мотора используются только три.

Из-за системы турбонагнетания ОГ двигатель N63, как и двигатель N54, оснащается особой системой вентиляции картера.

Слева — без турбонагнетателя | Справа — с турбонагнетателем A — Избыточное давление; B — Вакуум; C — Отработавшие газы; D — Масло; E — Картерный газ; 1 — Воздушный фильтр; 2 — Система впуска; 3 — Маслоотделитель; 4 — Слив масла; 5 — Вентиляционный канал; 6 — Полость картера; 7 — Маслосборник; 8 — Сливной канал/Канал сливного маслопровода; 9 — Турбонагнетатель; 10 — Трубопровод чистого воздуха; 11 — Провод к трубопроводу чистого воздуха; 12 — Обратный клапан впускного коллектора; 13 — Дроссельная заслонка; 14 — Обратный клапан трубопровода чистого воздуха; 15 — Трубопровод к впускному коллектору двигателя; 16 — Дроссель давления;

В двигателе N63 применяется масляный насос с регулируемым объемным расходом. Он приводится в действие коленчатым валом со стороны маховика и представляет собой маятниковый шиберный насос, регулируемый по аналогии с устанавливаемыми на 6-цилиндровые двигатели.

Полнопоточный масляный фильтр вмонтирован под масляным поддоном со встроенным перепускным клапаном фильтра.

Масло охлаждается в воздушно-масляном теплообменнике. Масляный радиатор расположен справа от модуля охлаждения.

Проблемы двигателя N63

Некоторые неисправности мотора Н63:

• расход масла: пожалуй, эта самая главная болезнь данного силового агрегата. После пробега в 100 000 км расход масла увеличивается. Причина — ослаблена пружинная функция кольца (конструктивный просчет инженеров), высокая рабочая температура;
• гидроудар: причина — в пьезофорсунках (после длительного простоя двигателя), которые нужно заменить на новые с номером детали: 13538616079;
• пропуски зажигания: причина — свечи зажигания;
• перерасход масла: причина — ослаблена пружинная функция кольца;
