Конструкция полного привода Quattro у современных моделей Audi сильно отличается. Давайте разбираться, что тут, как и почему.
Марка Audi буквально приучила автомобилистов к тому, что полный привод в легковой машине – вещь нужная, полезная и веселая. С помощью полного привода можно повысить проходимость автомобиля, уровень его активной безопасности и доминировать над соперниками в гонках. Все началось почти 40 лет назад, когда с конвейера сошел легендарный Audi Quattro – первый серийный легковой автомобиль с полным приводом.

Инженеры Audi вдохновились внедрением полного привода в автомобили Audi после успеха созданного для немецких военных внедорожника Volkswagen Type 183, также известного как Iltis. По слухам, сам Фердинанд Пих настоял на разработке полноприводных Audi.

Полноприводные Audi выигрывали практически все гонки, на которых они появлялись. Дебютное для Quattro январское ралли в Австрии было выиграно с полуторачасовым преимуществом. За первые пару лет с момента своего появления модель Audi Quattro завоевала победы на более 20 этапах чемпионата мира по ралли. В 1984 году Audi Quattro получает титул «Спортивный автомобиль года».

Полноприводные Audi добивались побед в самых разных дисциплинах автоспорта. В 1985 году Мишель Мутон на Audi Sport Quattro выиграл в весьма опасной гонке Pikes Peak (подъем по грунтовому серпантину на высоту 4302 м). На следующий год достижение повторил гонщик Боби Анзер. В 1987 году в Pikes Peak доминировал Вальтер Рерль, пилотировавший 600-сильную Audi Sport Quattro S1.

К середине 1980-х полный привод Quattro стали предлагать для всех моделей Audi. В 1988 году появляется полный привод Quattro второго поколения, с межосевым дифференциалом типа Торсен. Первым серийным седаном представительского класса с полным приводом стал Audi V8. Любопытно, что модель V8 в 1990 и 1991 году стала лучшей в немецком кузовном чемпионате DTM.

Audi V8 в 1990 и 1991 году стала лучшей в немецком кузовном чемпионате DTM

В ходе эволюции полный привод Quattro сменил уже семь поколений. Сегодня полный привод Quattro предлагается фактически в трех вариантах.

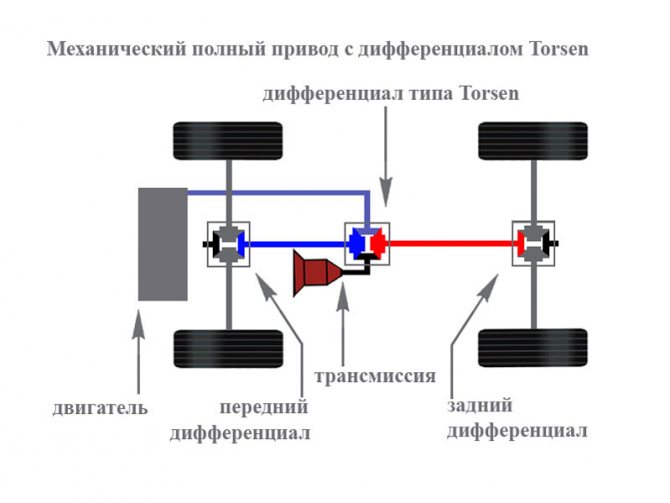

Классика: Quattro с самоблоком Torsen.

Постоянный полный привод Quattro с самоблокирующимся межосевым дифференциалом.

Этот тип полного привода использовался c 1988 года. В его основе лежит самоблокирующийся дифференциал Torsen. Конечно, за 30 лет сам дифференциал претерпел изменения, которые в основном касаются распределения крутящего момента. Если первоначально дифференциал был симметричным, то в самых новых моделях Audi он распределят крутящий момент между осями в неравной пропорции. Сегодня самоблокирующийся межосевой дифференциал обеспечивает ассиметрично-динамическое распределение крутящего момента до 70% к передней оси или до 80% к задней. Перераспределение крутящего момента происходит без какой-либо

задержки и не требует регулирующего вмешательства системы ESC. Полный привод Quattro с самоблокирующимся межосевым дифференциалом Torsen сегодня можно встретить на самых больших Audi. Например, на новом Q7. За доплату его можно «скрестить» со спортивным задним дифференциалом. А вот Audi Q5 второго поколения уже перешел на привод, именуемый Quattro Ultra.

Устройство дифференциала

Чтобы создать простейший подключаемый полный привод, требуется по два дифференциала для каждой оси. Так водитель сможет «подрубить» передние колеса движением селектора или рычага при езде по бездорожью. Подобную схему называют «уазовской» (с чем производители Газа абсолютно не согласны) или part-time (то есть полный временный привод).

Классические дифференциалы для автомобилей базируются на планетарной передаче. Как это работает? Вращение от карданного вала идет на корпус дифференциала. Корпус в свою очередь крутит полуоси через шестерни (или сателлиты), которые друг от друга никак не зависят. Конечная скорость вращения постоянна, несмотря на то, что каждая полуось может крутиться со своей скоростью.

Для бездорожья такая схема подходит отлично, а вот для асфальта это даже вредно. Передние колеса, поворачивая, идут по большему радиусу и крутятся чуть быстрее задних.

Получается, что иногда передние колеса будут не то что помогать движению, а препятствовать ему, в частности когда тяговый момент меняется на тормозной.

К тому же может возникнуть циркуляция мощности, которая повышает нагрузку на трансмиссию буквально до критических значений.

Quattro c самоблокирующимся дифференциалом с торцевым зацеплением.

В 2009 году на Audi S4 (модель 8K), оснащенным полным приводом с межосевым дифференциалом Torsen, дебютировал спортивный дифференциал задней оси, позволяющий активно распределять крутящий момент между задними колесами с помощью двух ускоряющих ступеней.

В 2010 году, к 30-летнему юбилею Quattro, на Audi RS5 появился новый тип полного привода Quattro. В раздаточной коробке здесь дебютировал совершенно новый дифференциал с торцевым зацеплением. Он способен распределять крутящий момент между передней и задней осями без задержки и бесступенчато в достаточно широком диапазоне: от 70 % на переднюю ось и до 85 % на заднюю. Этот же дифференциал получил и представленный в том же году Audi A7 Sportback.

Новый дифференциал с торцевым зацеплением также является самоблокирующимся и характеризуется асимметрично-динамическим распределением крутящего момента. Он превосходит дифференциал Torsen в плане динамического перераспределения крутящего момента, что позволяет более полно реализовать потенциал сцепления колес с дорогой. Самое главное, такой дифференциал лучше комбинируется с электронными системами, использующими подтормаживание колес. Еще данный дифференциал компактнее и легче. При массе в 4,8 кг он примерно на два килограмма легче, чем прежний Torsen.

При нормальном сцеплении колес с дорогой дифференциал с торцевым зацеплением передает на задние колеса 60% момента и 40% на передние. При пробуксовке колес до 85% момента может

передаваться на задние колеса или до 70% на передние.

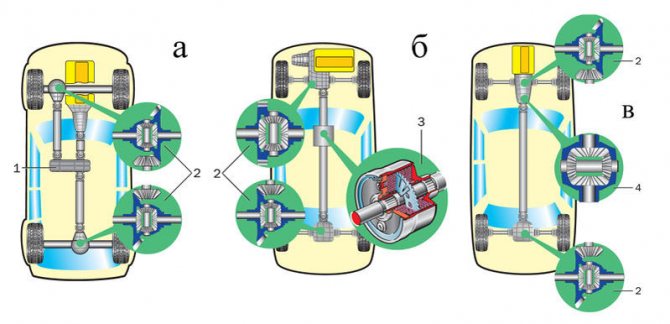

Типы устройства полного привода

Все про полный привод, его разновидности и принцип работы: часть 1, часть 2, часть 3. На сегодняшний день в автомобильном мире представлено три типа устройства полного привода:

1. Классическая трансмиссия с полным приводом (обозначается термином full-time), в которой имеется три дифференциала. Это обуславливает наличие у такого автомобиля полного привода на все колеса в любом режиме его движения. Но, как было уже сказано выше, при потере сцепления с дорогой хотя бы одного из колес такой автомобиль будет стоять на месте. То есть в таком автомобиле наличие частичной или полной блокировки дифференциала обязательно. На сегодняшний день самым популярным решением на традиционных внедорожниках является жесткая механическая блокировка межосевого дифференциала. При этом момент распределяется по осям в пропорциях 50 на 50. Благодаря этому автомобиль становится более проходимым, но не способным ездить по дорогам с твердым покрытием со скоростью более 30-40 км/ч (более высокая скорость движения пагубно скажется на дифференциалах и может привести к их поломке). В качестве опции на внедорожных моделях может быть предусмотрена возможность дополнительной блокировки заднего дифференциала.

2. Вместе с тем, возникло такое направление, как механически подключаемый полный привод – part-time. В его схеме совсем нет межосевого дифференциала, вместо которого присутствует специальный механизм, подключающий вторую ось. Такой тип трансмиссии используется обычно на пикапах и внедорожниках невысокой ценовой категории. На твердом дорожном покрытии такая машина может ездить только с использованием привода одной оси (в большинстве случаев задней). А чтобы преодолеть участки бездорожья, водителю необходимо вручную подключать полный привод, жестко блокируя между собой переднюю и заднюю оси. В итоге получается, что момент поступает на обе оси сразу. Однако ведь свободные дифференциалы на осях продолжают оставаться, поэтому автомобиль может не поехать в случае вывешивания колес по диагонали. Эта проблема решаема: стоит только заблокировать один из межколесных дифференциалов – обычно в первую очередь задний. Именно поэтому в некоторых моделях есть на задней оси самоблокирующийся дифференциал.

3. Полный привод, подключаемый автоматически. На сегодняшний день это самое популярное и универсальное решение. Обозначается он чаще всего AWD (A-AWD) – automatic all-wheel drive. Конструкция такой системы очень похожа на part-time, где нет межосевого дифференциала, но для того, чтобы подключить вторую ось, предназначена электромагнитная или гидравлическая муфта. Блокируется муфта с помощью электроники, а используется для этого два механизма функционирования – реактивный и превентивный, о которых пойдет речь немного ниже.

Необходимо хорошо понимать, что для получения максимального эффекта от работы полного привода (причем от любого – и full-time, и awd) требуется наличие переменной блокировки дифференциала между осями, зависящей от условий движения. Это осуществляется различными методами и устройствами. К ним относятся самоблокирующийся шестеренчатый дифференциал, вязкостная муфта, управление блокировкой с помощью электроники.

Самым простым из них является использование вязкостной муфты (дифференциал с ней носит название VLSD (viscous limited-slip differential), однако он малоэффективен. Принцип работы этого простейшего устройства в том, что оно передает вращающий момент с помощью вязкой жидкости. Когда начинает отличаться скорость вращения входного и выходного валов муфты, повышается вязкость жидкости внутри нее, причем вплоть до перехода в твердое состояние. Таким нехитрым образом осуществляется блокирование муфты и равномерное распределение момента между осями. У вязкостной муфты есть недостатки. Во-первых, это ее большая инерционность, что исключает возможность ее использования на бездорожье, ограничивая твердым дорожным полотном. А во-вторых, у нее весьма ограничен срок службы – примерно до пробега автомобилем 100 тысяч километров, после чего вязкостная муфта перестает функционировать, а дифференциал освобождается. Все же на сегодняшний день такие муфты иногда применяют – для того, чтобы блокировать задний межколесный дифференциал внедорожников или межосевой дифференциал в автомобилях марки Subaru с МКПП. В недалеком прошлом вязкостную муфту применяли для того, чтобы подключать вторую ось в системы автоматически подключаемого полного привода в автомобилях Toyota, однако из-за низкой эффективности от такой практики потом отказались.

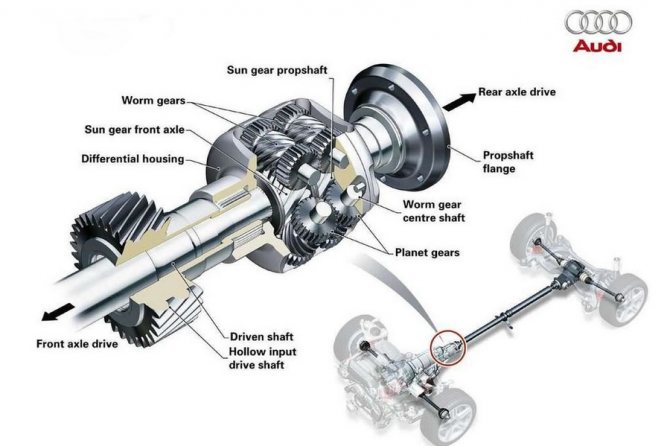

Что такое дифференциал Торсен и принцип его работы

Следующий способ переменной блокировки дифференциала – самоблокирующийся шестеренчатый дифференциал. На сегодня известно такое устройство под названием Torsen. Итак, что такое дифференциал Торсен. Принцип его работы – в свойстве червячной передачи заклинивать, когда на осях возникает определенное соотношение величин крутящих моментов.

Такой метод используется на очень многих автомобилях с полным приводом (например, весь модельный ряд полноприводных Ауди), он имеет технически сложное устройство и, соответственно, высокую стоимость. Но вместе с тем, эффективен как на твердых дорогах, так и на бездорожье. Из недостатков стоит отметить то, что когда сопротивление вращению на какой-либо из осей полностью отсутствует, дифференциал разблокирован, поэтому автомобиль не сможет двигаться. Именно в этом и заключается уязвимость автомобилей с дифференциалом Torsen – когда сцепление с дорогой отсутствует на обоих колесах одной оси, с места автомобиль не сдвинется. В связи с этим компания Audi применяет на своих новых моделях дифференциал с коронными шестернями и дополнительными фрикционами.

Электронное управление блокировкой дифференциала включает в себя как обычные способы регулировки положения буксующих колес с помощью тормозной системы автомобиля, так и более сложные устройства электронного управления со степенью блокирования дифференциала, зависящей от обстановки на дороге. Их достоинство – именно в наличии электроники, которая самостоятельно мгновенно определяет нуждаемость каждого колеса автомобиля в крутящем моменте и необходимом его количестве. Для этого предназначено множество датчиков – это и датчик вращения, и акселерометр, который фиксирует продольные и поперечные ускорения автомобиля, и датчики педали газа, а также положения руля. В отличие от таких электронных устройств и вязкостная муфта, и самоблокирующийся дифференциал – это полностью механические устройства, не предполагающие вмешательства в их работу электронной системы. Стоит отметить, что система, которая имитирует блокирование дифференциала путем использования штатных автомобильных тормозов, чаще всего не так эффективно действует по сравнению с непосредственной блокировкой дифференциала. Обычно такая имитация используется как альтернатива межколесной блокировке. На сегодняшний день ее применяют даже на машинах, имеющих привод на одну ось. В качестве примера блокировки на электронном управлении можно привести трансмиссию с полным приводом VTD, которая устанавливается на автомобили Subaru с 5-скоростной АКПП. Есть еще такая система, как DCCD, которую используют на модели Subaru Impresa WRX STI и Mitsubishi Lancer Evolition, имеющем активный центральный дифференциал ACD. И эти трансмиссии без преувеличения можно считать самыми совершенными во всем автомобильном мире.

Бонус: спортивный задний дифференциал.

Спортивный задний дифференциал посредством фрикционных муфт перераспределяет входной крутящий момент и, за счет передаточного механизма, увеличивает число оборотов одного из задних колес. Увеличение числа оборотов и перенос крутящего момента на внешнее колесо в повороте приносят желаемый эффект – возникает момент, поворачивающий автомобиль вокруг вертикальной оси, и, тем самым, направляющий его по дуге поворота.

Quattro для самых маленьких

На самых компактных полноприводных моделях – А3, Q2 и Q3 – полный привод Quattro реализован на основе многодисковой электрогидравлической муфты Haldex 5-го поколения. Крутящий момент передается на муфту карданным валом, соединенным с конической передачей раздаточной коробки, находящейся на передней оси автомобиля. Любопытно, что коническая передача передает вращение на вал привода задней оси с повышающим коэффициентом 1,6. Таким образом, для передачи меньшего крутящего момента можно использовать вал

меньшего диаметра. В задней главной передаче частота вращения, передаваемая валом привода,

соответственно уменьшается в 1,6 раза. Сама муфта Haldex пристыкована к главной задней передаче. Величина крутящего момента, передаваемого муфтой на заднюю ось, определяется

степенью замыкания муфты.

Замыкание муфты создается гидравликой, сдавливающей пакеты фрикционов через поршень, имеющий форму кольца. Давление в гидросистеме муфты создает электрический насос. Регулировка усилия, воздействующего на поршень и пакет фрикционов, происходит через электромагнитный клапан.

Такая конструкция позволяет подключать заднюю ось по требованию, в зависимости от дорожной ситуации и уровня сцепления колес с дорогой. Благодаря скорости срабатывания муфты Haldex и возможности превентивного подключения задней оси эта конструкция обеспечивает постоянный полный привод.

Что такое Haldex?

Конструкция, где вместо вязкостной муфты применяется фрикционная, и где пакеты фрикционов сжимаются с помощью сервопривода, называется Haldex. Первые подобные муфты были реактивными, то есть они реагировали, когда ведущие колеса пробуксовывали.

Постепенно «реактивный» принцип сменился «превентивным», где муфта блокируется, не когда пробуксовка колес уже случилась, а заранее. Происходит это благодаря датчикам, которые передают данные на блок управления. А он в свою очередь уже решает, в какой момент и как сильно заблокировать муфту.

Так что неоднозначность реакций и задержки подключения остались в прошлом.

Эксперты уверены, что полный подключаемый привод (его еще называют полным с муфтой привода задних/передних колес) — отличный вариант для кроссоверов.

Однако здесь есть один минус: диски муфты на сильном бездорожье могут проскальзывать даже во время полного сжатия. А это чревато перегревом.

Ради будущего и экономии топлива: Quattro Ultra

В 2020 году Audi представила новый по конструкции тип полного привода: Quattro ultra, который впервые нашел применение на Audi A4 allroad в середине 2020 года. Примечательно, что прежде приставку ultra имели не типы привода, а модели Audi, отличающиеся особой экономичностью. Эти модели предназначены в основном для экономичной Европы. Полный привод Quattro ultra собственно и создан для того, чтобы еще больше снизить экономию топлива, за счет снижения потерь в трансмиссии. Quattro ultra может сочетаться только с 2-литровыми моторами в комбинации с механической КПП или с АКП S tronic.

Итак, Quattro ultra является постоянным полным приводом, который активно регулирует подводимый к заднему мосту крутящий момент. В сердце этой трансмиссии лежит электронноуправляемая многодисковая муфта с гидравлическим приводом. Она пристыкована к коробке передач. Еще одна муфта – с кулачковым исполнительным механизмом – интегрирована в заднюю главную передачу.

Особенность привода Quattro ultra заключается во взаимодействии муфты полного привода с кулачковой муфтой в задней главной передаче. Она позволяет при разомкнутой муфте полного привода обездвижить раздаточную коробку (главную пару) с валом привода задней оси, разобщив их и остальную трансмиссию. Когда обе муфты размыкаются, карданный вал привода задней оси и детали задней главной передачи становятся неподвижными, что снижает потери на трение. Этим значительно экономится топливо и уменьшается выброс CO2. Обещана экономия на уровне 0,3 л/100 км.

Муфта полного привода Quattro ultra распределяет крутящий момент в свободной пропорции. Когда полный привод не нужен и необходимости в нем в ближайшее время не предвидится, происходит переключение на более эффективный с точки зрения расхода топлива передний привод.

При этом сначала размыкается муфта полного привода и производится оценка ходовых качеств автомобиля, движущегося на одном только переднем приводе. Если ходовые качества стабильны, размыкается кулачковая муфта в задней главной передаче.

Блок управления полным приводом постоянно отслеживает параметры вращения колес и ускорения и позволяет спрогнозировать уход автомобиля в занос за 500 мс до наступления этой негативной ситуации. Этих 500 мс достаточно для того, чтобы исполнительные механизмы Quattro ultra успел активировать полный привод.

Для подключения полного привода необходимо, чтобы кулачковая муфта в задней главной передаче снова сомкнулась. Включить ее мгновенно невозможно, так как в переднеприводном режиме коробка заднего дифференциала неподвижна. Ее нужно «раскрутить» и синхронизировать скорость ее вращения. Поэтому при включении полного привода сначала смыкается муфта полного привода, разгоняя карданный вал и соединенную с ним ведомую шестерню задней главной передачи. Когда частота вращения коробки заднего дифференциала стала примерно синхронной, активируется кулачковая муфта.

Лучший вариант

Оптимальный вариант — три дифференциала: межосевой и два межколесных. С такой трансмиссией не страшна никакая дорога! Эта схема называется «нивовской», так как именно на Ниве впервые попробовали full-time.

Постоянный задний привод и подключаемый, когда это необходимо, «передок» — схема для многих внедорожников, например, для наших Hunter и Patriot.

Но постепенно full-time уходит в историю. Зачем таскать с собой раздаточную коробку, вторую основную передачу и второй кардан, если используются они только на труднопроходимой дороге?

Но для такого автомобиля характерна не только лучшая проходимость, но и отличная управляемость, в частности в поворотах. Расплата за такие удобства — немалые механические потери и высокий расход топлива. Да и закладывать «полноприводность» приходится уже на стадии проектирования из-за сложности и объемности конструкции.
