Серия моторов Альфа производителя Hyundai имела ременный привод ГРМ и гидрокомпенсацию клапанных зазоров, каткатализатор в передней части силового привода, поэтому была разработана серия Гамма с цепным приводом, мерными толкателями и задним расположением каталитического нейтрализатора.

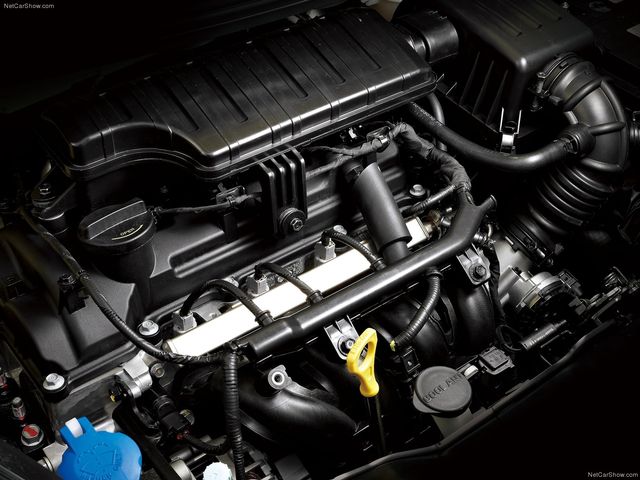

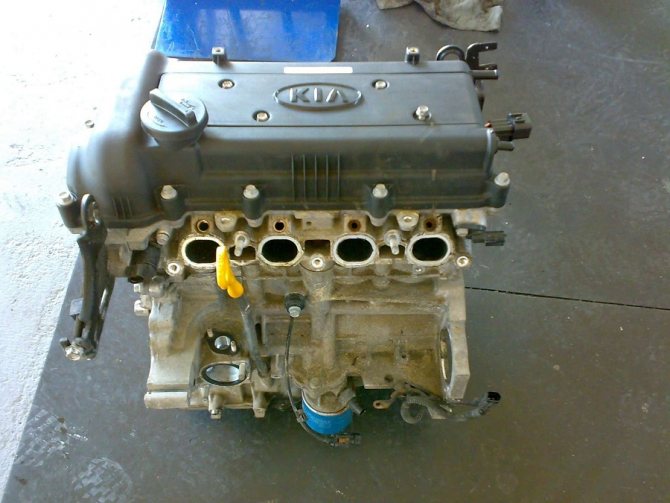

ДВС G4FC

Двигатель G4FC как раз завершает эту серию, так как после него разрабатывались только дизели и модификации GDI с непосредственным впрыском. Мотор получился высокоресурсный, рассчитан минимум на 180000 км пробега, но позиционируется производителем, как не подлежащий ремонту.

Технические особенности

Силовые агрегаты серий Gamma-1 и Gamma-2 не имеют весомых конструктивных отличий и получили славу признанных любимцев благодаря массовому распространению: с 2010 до 2016 года этими моторами комплектовались популярные «корейцы» Kia Rio и Hyundai Solaris.

Блок цилиндров

Бензиновый двигатель G4FC – классический рядный четырехцилиндровый мотор. Имеет шестнадцать клапанов и два распредвала, в алюминиевом блоке цилиндров расположены литые вставки гильз из тонкостенного чугуна. Мотор G4FC считается примером надежности среди собратьев.

Высокопрочный коленвал

Высокопрочный коленчатый вал имеет пять коренных и четыре шатунных шейки, а также четыре противовеса, идущих от боковых и центральных щек. В алюминиевых поршнях короткие юбки для облегчения веса и улучшения скольжения.

ГБЦ с двумя распредвалами

В шестнадцатиклапанной головке блока цилиндров установлены два распредвала: в Gamma-1 с фазовращателем CVVT только на впуске, в Gamma-2 CVVT на впуске и на выпуске. Цепной привод ГРМ G4FC с гидронатяжителем на протяжении срока эксплуатации редко доставляют проблемы.

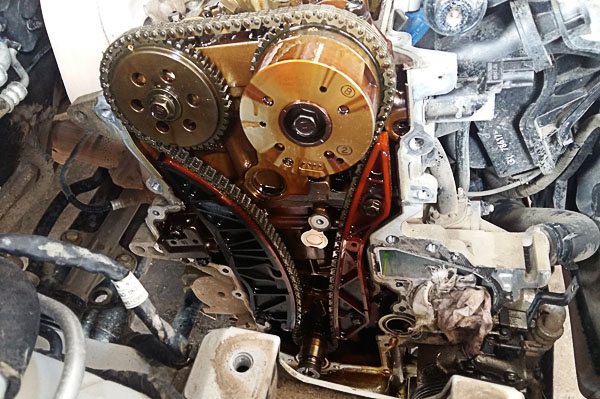

Цепной привод с гидронатяжителем

Тепловые зазоры клапанов в G4FC требуют периодической регулировки ввиду отсутствия гидрокомпенсаторов.

Неисправности и ремонт двигателя G4FС 1.6 л.

Двигатель G4FС был разработан в рамках серии Gamma и впервые появился в автомобилях Киа и Хендай в декабре 2006 года. От младшего 1.4-литрового собрата он отличается лишь коленвалом с увеличенным ходом поршня с 75 мм до 85.4 мм. Чтобы установить длинноходный коленвал в блок G4FA, пришлось заменить длинные шатуны на короткие, а также поставить поршни с углублением, чтобы снизить степень сжатия до приемлемой. Сверху блока установлена головка, которая ничем не отличается от G4FA: она такая же двухвальная, 16-клапанная с одним фазовращателем системы CVVT на впуске. Единственное отличие во впускном распредвале, в остальном моторы как две капли воды. В газораспределительном механизме использована цепь ГРМ, которая заявлена как необслуживаемая, на практике очень живучая и проблем не доставляет. Как известно эти моторы не оснащаются гидрокомпенсаторами, а значит каждые 95 тыс. км вам нужно регулировать зазоры клапанов, если это требуется. На впуске установлен обычный коллектор, который не имеет систем изменения длины. Первые версии мотора (до эры Рио и Солярисов), отличались выпускным коллектором в виде бараньего рога, катушками зажигания, топливной рампой и мелкими отличиями по головке.

В дальнейшем, а именно в 2011 году, на базе G4FC была создан его наследник из серии Gamma II под обозначением G4FG, имеющий систему изменения фаз газораспределения на обоих распределительных валах. Помимо всего прочего, на западных рынках, существуют более продвинутые типы G4FC: с непосредственным впрыском GDI — G4FD и T-GDI — G4FJ с турбонаддувом и прямым впрыском топлива.

Проблемы и недостатки двигателей КИА-Хендай G4FC

Выше было сказано о полной идентичности двигателей G4FC и G4FA, их схожесть распространяется и на слабые места, недостатки один в один повторяют 1.4 литровый мотор. Здесь все те же шумы, стуки, свисты, вибрации на различных оборотах, плавающие обороты никуда не делись и ждут чтоб вы обратили на них свое внимание. Проблемы с катализатором распространяются и на ваш двигатель тоже, если это не версия младше 2011 года. Детально о недостатках и как их устранять, можно прочитать в статье о G4FA вот тут. Учитывая этот факт, при выборе двигателя Соляриса-Рио 1.4 или 1.6 литра, берите 1.6, мощности много не бывает, расход топлива примерно один, проблемы одинаковые.

Номер двигателя G4FC

Ищите обозначение номера мотора в месте примыкания КПП к маховику.

Характеристики двигателя Хендай/Киа G4FC

Расход топлива

Корейские автомобили, в которых установлен двигатель Киа G4FC показывают экономичный расход топлива. Например, Киа Сид второго поколения (JD) с шестиступенчатой роботизированной коробкой в городе потребляет 8,5 литров на 100 км, по трассе 5,3 литра на сотню, а в смешанном режиме 6,4 литров на 100 км.

Kia Ceed JD (II поколения)

Киа Рио 3 поколения (QB) c 6МКПП в городском цикле за 100 км израсходует те же 8,5 литров, по трассе этот показатель составит 5,9 литров, а в смешанном режиме 6,4 литра на 100 км.

Kia Rio QB (III поколение)

Автомобили, с силовым агрегатом G4FC

Hyundai, в начале 2000 годов приобрела компанию Киа, и фактически полностью заменила силовые агрегаты, ранее применявшиеся при производстве автомобилей этой небольшой автомобильной компании. Ныне и двигатель на Киа Рио 1.6, и двигатель Хендай Солярис 1,6 этот один и тот же силовой агрегат G4FC.

Этот мотор 1,6 G4FC DOHC устанавливается еще на Киа Церато (Серато), Kia Ceed, Hyundai i30, Hyundai i40, Hyundai Creta, Hyundai Santa Fe, Hyundai Accent. Технические характеристики, которые выдает двигатель 1,6 семейства GAMMA, достаточно универсальны и подходят для городской езды как на седанах, так и на легких кроссоверах. Наиболее распространенным применением является установка этого силового агрегата на комплектацию Хендай Солярис 1.6.

В зависимости от типа автомобиля и года выпуска движок имеет разные характеристики по мощности и крутящему моменту. Например, двигатель KIA RIO 1.6 первого поколения, который монтировался на автомобили до 2011 года, выдавал всего 112 л.с, а двигатель Киа Сид в зависимости от прошивки и настройки в те же годы выдавал 122-126 л.с.

Двигатель Киа Рио стал выдавать такие показатели только при установке на 3 поколение автомобилей, начиная с 2011 года. Силовой агрегат на KIA CEED при этом тоже претерпел изменения, что позволило увеличить мощность до 129 л.с.

Обслуживание G4FC

Этот двигатель заслужил положительные оценки владельцев благодаря экономичности и живучести в российских условиях. Эксплуатационный регламент предполагает следующие периоды обслуживания:

1. Ресурс ГРМ G4FC теоретически неограничен, на практике замену цепи и натяжителя делают при пробеге 150-170 тыс. км

   Цепь ГРМ

2. Для замены масла каждые 15 тыс. км понадобится примерно 3 литра жидкости вязкостью 0W-30 либо 5W-30
3. Замена антифриза на новый желательна каждые 120 тыс. км либо раз в 8 лет

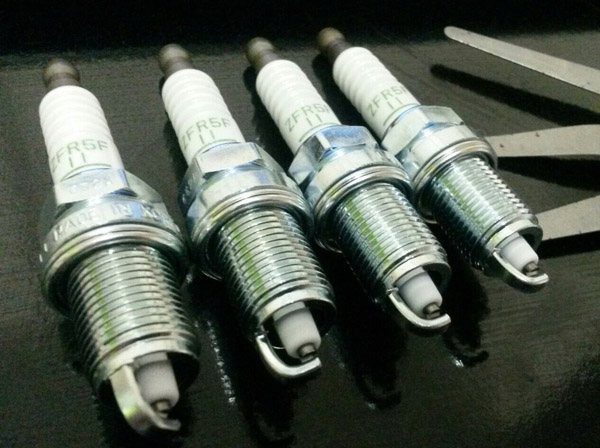

4. Каждые 60 тыс. км необходима замена свечей


   Свечи зажигания

5. Для регулировки клапанов G4FC подбираются толкатели, процедура проводится каждые 90 тыс. км

Домыслы и реальное использование

О двигателе Хендай G4FC также есть мифы и заблуждения.

1. Алюминиевый блок цилиндров не пригоден для ремонта

   Блок цилиндров

   Вместо покупки контрактного двигателя делают капремонт и гильзовку блока, в G4FC такую процедуру можно проводить несколько раз, возвращая мотор к рабочему состоянию.

2. Коленвал с четырьмя противовесами гнется сильнее, чем сбалансированные конструкции в других двигателях

   Коленчатый вал

   Действительно, вал G4FC сильнее подвержен перегрузкам, но во время капремонта износ шеек коленвала, как правило, минимальный, и хватает установки новых вкладышей.

3. Двигатель ограничен малым ресурсом в 180 тыс. км. При своевременном уходе, контроле температуры и систематической замене масла двигатель проходит 400 и более тысяч км.
4. Легкие поршни с короткими юбками быстро изнашиваются и разбивают цилиндры

   Поршень

   Действительно, корейские моторы это не японские «миллионники», но бюджетная замена поршней и колец с устранением дефектов головки при пробеге 200 тыс. км продлевает жизнь этим двигателям

5. Цепной привод не отличается надежностью

   Комплект для замены цепи ГРМ на

   Если заливать хорошее масло и не «отжимать» мотор, то не возникнет никаких проблем до 150-200 тыс. км, а многорядная зубчатая цепь привода ГРМ G4FC не подвержена сильному износу.

6. Без гидрокомпенсаторов будут проблемы с клапанами. В отличие от предшественника, двигателя G4EC, в котором есть гидрокомпенсаторы, здесь они отсутствуют. Хотя это вызовет проблемы только у тех владельцев, которые ездят на газе, вызывающем прогорание клапанов. При стоковой комплектации и заправке фирменным топливом до 90 тыс. км, когда по регламенту приходит время регулировки зазоров, проблем не возникает.
7. Ненадежное устройство фазовращателей. Жалобы на данный нюанс вызваны обычно использованием дешевого масла и недостаточным его давлением.
8. Катализатор при разрушении убивает поршневую. Близкое к блоку расположение катализатора в самом деле приводит со временем к попаданию частиц в блок двигателя. Это связано с присутствием вредных присадок в нашем бензине, которые уничтожают внутренние керамические составляющие катализатора, а также с условиями эксплуатации автомобиля, например, при тепловых ударах во время езды в дождь по лужам.

Ремонтопригодность и эксплуатационная надежность

Мотор G4FC обладает хорошей эксплуатационной надежностью. Требует регулярного технического обслуживания. Выявляемые неисправности, такие как шум цепи на непрогретом двигателе или щелчки при срабатывании клапанов являются конструктивной особенностью. Данные проявления не стоит считать неисправностью, если шум исчезает после прогрева. В противном случае требуется выполнить регулировку клапанов в условиях СТО.

Регулировку клапанов можно выполнить и своими руками, но потребуется комплект регулировочных проставок и определенные слесарные навыки. Свист, издаваемый двигателем, может относиться к износу подшипника ролика-натяжителя.

Загрязненные поршни, которые иногда в сети выставляют как недостаток работы очищающей функции маслосистемы, больше определяет степень ухода за фильтрующим элементом движка и частотой смены масла, а также использование моторного масла ненадлежащего качества.

В смысле капитального ремонта двигатель можно считать одноразовым. Он не ремонтопригоден за исключением выполнения плазменного напыления на поверхности цилиндров с последующей расточкой под номинальный размер.

В качестве запасной части производитель предлагает шорт-блок, т.е. полностью собранную конструкцию с блоком и всей цилиндро-поршневой группой. Часто автолюбители приобретают полностью укомплектованный двигатель со вторичных европейских рынков. В части случаев это бывает экономически оправдано.

Тюнинг

Двигатель

Добиться увеличения мощности до 130 л.с можно, откалибровав и настроив двигатель за небольшие деньги, но для полноценного тюнинга G4FC нужны весомые процедуры.

Впускной коллектор

Для начала ставят впуск от G4FG с механизмом изменения длины VIS, от него же масляный щуп и направляющую. Затем с небольшими доработками устанавливается «злой» распредвал с того же G4FG, забор воздуха переделывается на холодный, выпускной «паук» 4-2-1 и, наконец, выхлоп на 51 мм. В завершение прошивается блок управления. Вкупе вся работа позволит снять 140 лошадей.

Впускной распредвал

При желании пойти дальше и получить показатели в 190 сил понадобятся широкофазные валы и выхлоп на 63 мм от Nugdin, выпускной коллектор 4-1, а также ЭБУ Corvette с прошивкой.

ЭБУ Corvette

Описание

Двигатели G4FC и G4GC хотя и относятся к разным семействам (Gamma и Beta соответственно), выполнены по одной схеме и идентичны по конструкции. Оба мотора представляют собой классические 4-х цилиндровые силовые агрегаты с четырехтактным режимом работы.

В их обозначении первая буква означает тип топлива (Gassoline). Следующая за ней цифра показывает количество цилиндров. Третья буква, в данном случае F и G, говорит о принадлежности мотора к семейству Gamma и Beta соответственно. Последняя буква (С) определяет объем силового агрегата в соответствии с модельной линейкой изготовителя: Gamma — 1,6 л; Beta — 2 л.

Несмотря на то что блоки цилиндров (БЦ) этих силовых агрегатов изготовлены из разных материалов, головки (ГБЦ) у обоих выполнены из алюминиевого сплава. В них смонтирован 16-клапанный механизм газораспределения (ГРМ) с двумя распределительными валами верхнего расположения DOHC 16V, оснащенный системой изменения фаз CVVT (Continuous Variable Valve Timing). Она расположена на впускном валу, который связан с выпускным цепью.

Кроме того, оба мотора не имеют гидрокомпенсаторов клапанов и поэтому требуют регулярной (через каждые 90 — 100 тыс. км. пробега) регулировки зазоров.

Системы смазки и охлаждения двигателей КИА между собой идентичны.

Отличительные особенности силовых агрегатов:

• Двигатель G4FC

Силовой агрегат G4FC оснащен ГРМ, привод которого приводится в действие цепью, не требующей обслуживания в течении всего времени эксплуатации. В последних модификациях мотора (семейство Gamma II) система CVVT установлена на обоих валах ГРМ. Эти силовые агрегаты способны развивать мощность до 130 л. с. Также можно встретить версии двигателей КИА с непосредственным впрыском топлива (GDI) и турбонаддувом (T-GDI).

• Двигатель G4GC

ГРМ двигателя G4GC приводится в действие с помощью ременного привода. Ремень необходимо менять после каждых 60 тыс. км. пройденного пути, что позволит избежать его обрыва и связанных с этим неприятностей (загнутые клапана и пр.).

На какие автомобили устанавливался

Корейские автопроизводители Hyundai и KIA устанавливали двигатель G4FC в автомобили с 2006 до 2017 года.

Elantra 4 (слева) и Accent RB (справа)

В Hyundai это модели Elantra 4 (с 2006 до 2010 года), Accent RB (с 2010 до 2017 года), i20 1 (с 2008 до 2014 года) и i30 1 (с 2007 до 2012 года).

Hyundai i20 1 (слева) и Hyundai i30 1 (справа)

KIA комплектовала этим мотором модели Ceed 1 (с 2007 до 2012 года), Cerato 1 (с 2008 до 2012 года) и Rio 3 (с 2011 до 2020 года).

Kia Ceed 1, Kia Cerato 1 и Kia Rio 3 (слева направо)
