Автоматические коробки передач сегодня можно встретить на автомобилях разных марок. При этом коробку обычно изготавливает не сам производитель автомобиля, тем более если речь идет о таком сложном агрегате, как АКПП.

Автоматические трансмиссии выпускаются всего несколькими компаниями, среди которых можно отдельно выделить японскую фирму Aisin. Давайте поговорим об этом изготовителе и КПП Айсин более подробно.

Заблуждение 2. В вариаторе установлен ремень

В большинстве конструкций действительно применяется ремень, набранный из большого количества стальных пластин, удерживаемых лентой. Но некоторые производители предпочитают использовать цепь. Выглядит она почти так же, как цепь привода ГРМ двигателя. Только контактирует с конусами. Крутящий момент передают торцы стержней, соединяющих пластины. Такой вариатор называют цепным. Цепные вариаторы используют, например, Subaru и Audi.

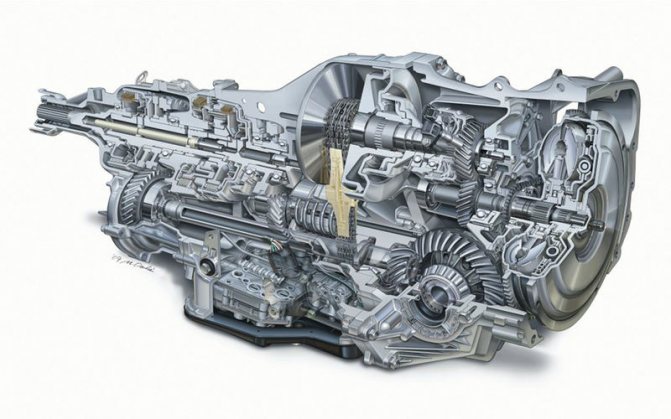

В субаровском вариаторе применен цепной привод. Такая конструкция выдерживает больший крутящий момент, чем способен передать ремень.

В субаровском вариаторе применен цепной привод. Такая конструкция выдерживает больший крутящий момент, чем способен передать ремень.

Некоторые минусы

При частых нагрузках и применении спортивного режима, может прийти в негодность фрикцион гидротрансформатора АКПП. Также меняет свой цвет и масло. Из красного оно превращается в черный цвет. нельзя допускать и загрязнение жидкости. В случае, если фрикцион поршня был изношен вплоть до железа, масло насыщается клеевым составом. Это негативно влияет на работу клапанов гидравлического блока. Золотники могут заедать как «на горячую», так и «на холодную», не давая соленоидам и пружинам вовремя открывать каналы с жидкостью. Это приводит к потере тяги и к повышенному износу фрикционов в пакетах.

Заблуждение 3. У вариатора не может быть гидротрансформатора. Он же вариатор!

На всех автомобилях с вариатором, которые продаются в России, имеется также и гидротрансформатор. Всегда первым крутящий момент от мотора воспринимает именно гидротрансформатор, как у классического автомата. Именно он и проскальзывает, когда мы стоим в пробке, а селектор коробки передач при этом находится в положении D. В мире было несколько моделей вариаторов, у которых вместо гидротрансформатора использовалось «мокрое» сцепление. Их раньше устанавливали на японские автомобили для внутреннего рынка.

Отзывы автовладельцев о ресурсе вариатора Toyota RAV4

Количество автомобилей с вариаторной коробкой становится больше с каждым днем. Но, даже с учетом того, что сегодня машины с CVT в России – не редкость, – к этой коробке передач еще большое количество автолюбителей относятся скептически. Все потому, что бесступенчатая трансмиссия накладна в плане обслуживания и ремонта. В больших городах РФ на сегодняшний день сосредоточено не так много специализированных сервисов, которые не на слове, а на деле доказали свой профессионализм. Реально толковых специалистов, занимающихся восстановлением КПП от Jatco и Aisin небольшое число. Официальные дилеры, как правило, не занимаются восстановлением коробки передач, поэтому предлагают сразу замену узла в сборе.

Если вы заметили неисправную работу вариаторной коробки (рывки авто, шум, дерганья в момент переключения передач, переход КПП в аварийный режим работы) пообщайтесь со знакомыми/друзьями знакомых, у которых есть опыт владения автомобилем с бесступенчатой коробкой. Возможно, они также, как и вы сталкивались с проблемами в функционировании трансмиссии и смогли найти грамотного специалиста. Очень важно, чтобы исполнитель пользовался оригинальными ремонтными комплектами и запчастями. От качества ремонта будет зависеть стабильность работы и двигателя, и коробки передач. Дальше осветим отзывы автовладельцев, которые на личном опыте узнали, каков ресурс вариатора Тойота Рав4.

Toyota RAV4 CVT Aisin

1. Валентин, Москва. Добрый день! Владею японским кроссовером с 2013 года. Приобрел в дилерском центре Тойота Рав4 с двухлитровым бензиновым мотором и вариаторной коробкой. Сочетание КПП и ДВС в целом считаю удачным. За счет сразу доступного крутящего момента авто быстро разгоняется и мгновенно преодолевает рубеж в 100 км/ч. Качество сборки машины на высоком уровне. Сегодня пробег составляет уже 120 000 километров. За это время 3 раза сменил трансмиссионное масло. Лично для себя установил оптимальный срок – 40 000 километров. Менял бы и чаще, но в финансовом плане получается накладно. Хотя лучше производить замену жидкости и фильтров с такой периодичностью, нежели раз в 60 или более тысяч километров. Первый раз фильтр и масло менял у дилера, после чего выполнял работу самостоятельно. Есть множество инструкций и роликов в ютубе, где наглядно показан процесс. Настоятельно рекомендую ставить только оригинальные фильтры, прокладки, уплотнители и прочие расходные материалы.
2. Сергей, Магнитогорск. Перед покупкой версии машины с CVT проанализируйте цены на обслуживание и ремонт трансмиссии, чтобы потом не хвататься за голову. Я часто слышу от автовладельцев, которые никогда ранее не ездили за рулем подобных автомобилей о том, что ремонт вариаторных коробок обходится в баснословные 100, 150 тыс. рублей. Это совершенно не так. Окончательная стоимость рассчитывается на основании затрат на услугу плюс покупку запасных деталей и ремонтного комплекта. В большинстве сервисов стоимость услуги ремонта составляет порядка 10 000 рублей. Дальше уже все зависит от тяжести поломки и дороговизны вышедших из строя компонентов коробки передач. На моей Toyota RAV4 (полный привод, 2.0, 146 сил) 2014 года производства с 150 000 километров пробега уже успели заменить гидротрансформатор. Не прогревал автомобиль с коробкой передач перед началом движения – это основная причина поломки, как мне сказали потом в сервисном центре. В общей сложности ремонт обошелся в 60 000 рублей.
3. Кирилл, Краснодар. Главные признаки неисправного состояния вариатора: пинается вариатор, дергается автомобиль, коробка переходит на аварийный режим работы. На эти и другие симптомы неполадки нужно сразу реагировать. Промедление может обойтись серьезными последующими затратами на ремонт. Однажды я столкнулся с некоторыми проявлениями поломки CVT, но удалось избежать серьёзных затрат. У меня Тойота Рав4 2011 года (пробег 178 000 километров), масло менял каждые 50 тыс. км вместе с фильтрами и прочими расходными материалами. В последнее время сократил интервал замены до 30 тыс. км. Только так удалось вернуть вариатор к нормальной работе. Если ваш автомобиль стал себя вести неподобающе, в первую очередь заменить ATF и фильтры, а уже после подыскивайте мастера для ремонта. Нередко всего одна замена уже исчерпавшей свой ресурс ATF решает все проблемы. Также не забывайте чистить магниты, которые установлены в поддоне узле. Они улавливают металлическую стружку и препятствуют её проникновению в масляные каналы. Если не чистить магниты, то стружка может попасть в «бублик» и тогда коробке конец.
4. Вячеслав, Тюмень. В прошлом году приобрел Тойота Рав4 с коробкой вариатор. Машина соответственно 2020 года производства, брал новой с салона. Пробег всего 15 000 километров, езжу не так много, как хотелось бы. Отмечу, что педаль газа крайне чувствительная к нажатию. С буксом трогаешься, если на светофоре даешь чуть больше газа, чем следовало. В общем, к трансмиссии и двигателю нужно время, чтобы привыкнуть. Отъездил только одну зиму, могу сказать, что машина немного капризна к непростым условиям. В гололед или слякоть достаточно трудно плавно тронуться с места. Вполне может быть, что я еще просто не смог окончательно адаптироваться к автомобилю и переключиться с механической коробки.
5. Егор, Красноярск. Марка вариатора на моем автомобиле Aisin K111F – полноприводная версия с двухлитровым силовым агрегатом. Думаю, что срок службы узла исчисляется сотнями тысяч километров пробега. Лично видел машину с CVT, прошедшую порядка 400 тыс. км без единой серьёзной поломки трансмиссии. Конечно, без замены металлического ремня или подшипников не обойтись, но с должным уходом можно существенно продлить их эксплуатационный ресурс. Лью только масло Toyota CVT Fluid TC/FE и ставлю оригинальные фильтры – это очень важно, если вы желаете, чтобы коробка смогла полностью выработать заложенный производителем потенциал. Металлический фильтр вариатор (тот, который грубой очистки) один раз можно промыть и поставить на место. Хотя специалисты рекомендую и его сменять новым оригинальным экземпляром при каждой смене трансмиссионной жидкости. Бумажный очистительный элемент (тонкой очистки) нужно менять каждый раз – тут и обсуждать нечего. Стоит он недорого. Масло в вариатор лейте только рекомендованное производителем!
6. Максим, Таганрог. Перед покупкой Рав4 меня, как и многих других потенциальных покупателей, волновал в первую очередь вопрос, сколько ходит вариатор на Тойота Рав4. Пообщавшись со своими знакомыми и друзьями, которые хорошо разбираются в современных машинах, я пришел к выводу, что это довольно надежный узел, за которым непременно автомобильное будущее. Сам вариатор, как я понял, изобрели еще давно, но исполнительные механизмы к нему были разработаны совсем недавно. Еще многое можно улучшить в бесступенчатой коробке, но уже сейчас её можно назвать в какой-то степени надежной и выносливой. Если вы предпочитаете спокойные поездки в условиях города и не любите гоняться от светофора до светофора, то вам вовсе нечего бояться. Прислушивайтесь к работе КПП: шумы, металлические цоканья и скрежет должны насторожить вас. Пока что автомобилем полностью доволен. Мне нравится, насколько тихо работает трансмиссия, а также я доволен низким уровнем расхода топлива.

Вариатор не доставит серьёзных проблем, если не пытаться его преднамеренно «убить». Коробка не любит буксовку в снегу или грязи, не «переживет» нагрузку в виде дополнительного прицепа. То есть, фактически получаем, что Toyota RAV4 2.0 с бесступенчатой коробкой это послушный компактный городской кроссовер. Если ответственно подходит к обслуживанию, и не забывать менять ATF жидкость хотя бы раз в 40-50 тыс. км вместе с фильтрами, никаких серьёзных проблем с трансмиссией автомобиля не будет. Окончательный ресурс вариатора Тойота Рав4 все еще остается под большим вопросом, ведь автомобиль прибыл на российский рынок относительно недавно. Еще никто не занимался сбором статистики, поэтому о достоверной цифре можно будет говорить только через несколько лет. Но уже сейчас понятно, что коробки от Aisin довольно надежны и долговечны – 400 тыс. км для них покоренная вершина.

Заблуждение 5. У машин с вариатором медленный разгон

Вариатор обеспечивает самый быстрый разгон, какой только может дать двигатель. Только для получения такого результата надо не забывать прожать педаль газа полностью. В таком режиме (kick-down) двигатель быстро выходит на обороты, соответствующие максимальной мощности, и дальнейший разгон происходит за счет переменного передаточного отношения в вариаторе. Это — самый эффективный разгон. Любая другая коробка передач в паре с таким же мотором будет менее эффективна при разгоне.

Другое дело, что двигатель при этом воет практически на одной ноте. Монотонность создает впечатление слишком долгого разгона, отсюда и заблуждение.

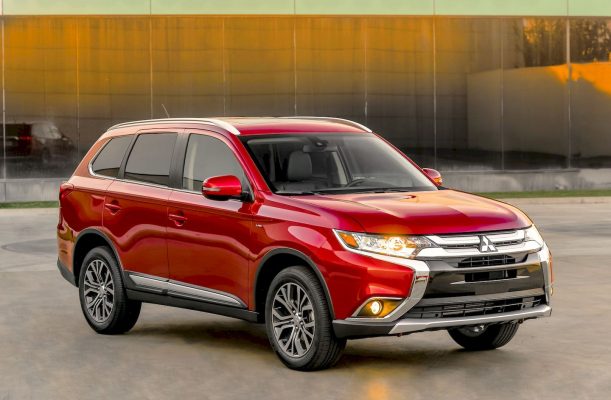

Mitsubishi Outlander

Транспортное средство оснащено вариатором Jatco JF011E с дополненным радиатором охлаждения масла в коробке. Считается, что именно в этой модели агрегат показывает лучшую надёжность. Благодаря уникальному строению моторы на 2 и 2,4 литра пробегают до 250 тыс. км и больше без визитов в зону технического обслуживания. Серьёзным изменениям вариатор не подвергался, так как японцы изначально снабдили трансмиссию собственным радиатором охлаждения. Водителю остаётся только своевременно менять масло и не допускать продолжительной работы двигателя на высоких оборотах.

Заблуждение 7. У вариатора нет ступеней

И да, и нет одновременно. Этот постулат опровергают коробки передач, в которых есть и ремённый вариатор, и двухступенчатый редуктор. Впервые наши автолюбители увидели его на Nissan Juke, а теперь он добрался и до Лады Весты. Его производит фирма Jatco (Япония), индекс — JF015E. Суть в том, что вариатор обеспечивает примерно половину всего скоростного диапазона на первой передаче, и затем, при переходе на вторую, опять реализует свой диапазон. Таким образом, передач, в классическом понимании, у этого вариатора две. Но большинство подобных трансмиссий обучены также имитировать пять или шесть передач с помощью электроники. Эти передачи, безусловно, «не настоящие», виртуальные.

На новейшем тойотовском вариаторе Direct Shift-CVT используется первая передача с шестеренчатым зацеплением, а затем подключается ремень с конусами.

На новейшем тойотовском вариаторе Direct Shift-CVT используется первая передача с шестеренчатым зацеплением, а затем подключается ремень с конусами.

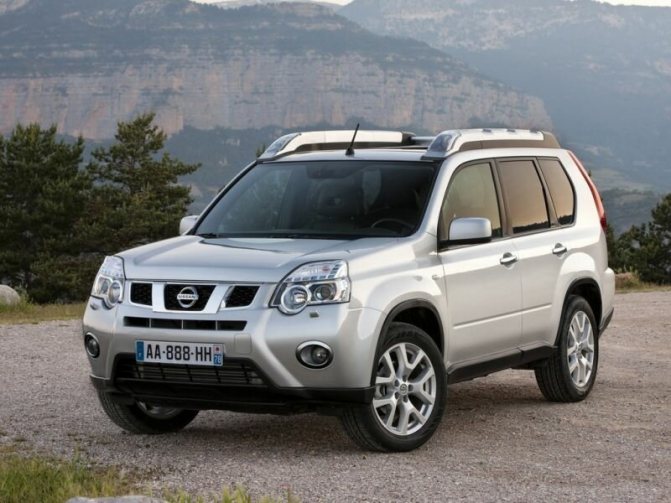

Nissan X-Trail

0
Чуть меньше, а именно на 180-210 тысяч км., должен отработать вариатор Jatco JF011E, который ставился на кроссоверы Nissan X-Trail с 2,0- и 2,5-литровыми бензиновыми двигателями. Данную трансмиссию широко использует на своих моделях концерн Renault-Nisssan. Его можно найти у Mitsubishi (на вышеупомянутом Outlander, а также Lancer), на французских кроссоверах Citroen C-Crosser, Pegeout 4008 и таких автомобилях, как Suzuki Kizashi, Dodge Caliber и Jeep Compass.

0

0

Ремонт

Как производится ремонт вышеперечисленных неисправностей? Для этого производится замена:

• Уплотнительных элементов. К ним относят сальники и прокладки. Это обязательная процедура, которую нужно делать, если сгорают фрикционы. Загрязненное масло, насыщенное продуктами износа, приводит к износу тефлоновых колец. Они изготавливаются с определенными допусками. В случае малейшего износа, начинает «травить» АТФ-жидкость.
• Фрикционов. Они не подвергаются восстановлению и меняются в комплекте. В случае, если было диагностировано сгорание стальных дисков, меняется и масло, так как оно загрязняется тугоплавкими смолами. Также выполняется и установка новых стальных дисков.
• Соленоидов. Их замену выполняют только после разборки гидравлического блока и дефектовки. Осматривается также и планетарный ряд. Он тоже может требовать замены, но крайне редко.
• Прокладки поддона. Это самая безобидная операция. Обычно требуется после смены масла, когда был демонтирован сам поддон с целью установки фильтра.
• Втулка насоса и сальник. Эти элементы со временем может разбивать. Этому способствуют постоянные вибрации от фрикциона блокировочной муфты.

Автоматические коробки Aisin

«Айсин» — машиностроительная компания из Японии, которая занимается выпуском комплектующих для автомобилей и другой техники. Коробки автоматы «Айсин» устанавливаются на автомобилях многих производителей. К ним относятся: BMW, Mercedes, Nissan, Kia. Первые трёхступенчатые автоматические коробки выпускались этим производителем ещё в 60-х годах. Уже тогда они завоевали признание в связи с надёжностью производимых агрегатов.
Производитель постоянно совершенствует коробки автомат Aisin, применяет новейшие разработки и технологии, улучшает качество и эксплуатационные характеристики оборудования. Современные коробки автомат «Айсин» имеют небольшой вес и размеры, что даёт возможность использовать их в трансмиссиях малолитражек.
