Мопеды для страны Советов: «Красная звезда» Риги, которую погасили националисты

«Рига-16» — мопед советского времени, производство которого начато в семидесятых годах прошлого столетия на . Агрегат получил глушитель мотоциклетного типа, двухскоростную передачу, обновленный кик-стартер, рычаг заднего тормоза. Кроме того, был усовершенствован стоп-сигнал, руль, и представлена покраска изделия в нескольких вариациях. Стартовые версии оборудовались силовым агрегатом Ш-57, дальнейшие модификации этой серии – мотором Ш-58. При массе 115 килограмм мокик способен транспортировать более центнера дополнительного груза.

Исторические факты

Рижский начала производство малокубатурной двухколесной моторной техники еще в 1958 году. Первыми моделями были мопеды «Спиридитис», выпускаемые по лицензии комбината «Ява». Начало оказалось не совсем удачным, и после консультации с чешскими коллегами разработчики освоили собственное производство серии «Рига». Стартовая модификация оснащалась силовым агрегатом объемом пятьдесят кубических сантиметров.

За сорок лет деятельности рижские конструкторы выпустили множество модификаций одно- и двухскоростных мокиков, миниатюрный скутер под индексом «26» и знаменитые легкие мотоциклы «Дельта», «Стелла». Выпуск «Риги-16» начался в 1977 году и продолжался пять лет. После развала Советского Союза завод был остановлен и распродан по частям.

Особенности и новшества

«Рига-16» – мопед, который получил большое количество новшеств и конструкционных изменений по сравнению со своими предшественниками. Главным в этом перечне инноваций стало оснащение агрегата кик-стартером. До этого подавляющее большинство мототехники данного класса выпускалось с педальным приводом.

Наряду с измененным запуском двигателя конструкторы усовершенствовали сам мотор, который, благодаря простоте и надежности, стал практически эталоном своего времени для пользователей. Цветовое оформление мопед «Рига-16» получил в двух основных вариациях. Обновленный задний фонарь, новую форму багажника, подножку и тормозной рычаг также можно отнести к наиболее удачным нововведениям при разработке рассматриваемой модели.

Мопед «Рига-16»: технические характеристики

Ниже приведены основные параметры советского мокика:

силовая установка – Ш-57/Ш58 мощностью 2,2 лошадиных силы и объемом 49,8 кубических сантиметра;
предельная скорость – 50 километров в час;
глушитель – мотоциклетного типа;
вес – 75 килограмм;
усовершенствованный руль;
годы выпуска – с 1978 по 1982 год;
длина х ширина х высота – 1,97 х 0,74 х 1,16 метра;
размер шин – 2,15/ (шестнадцатидюймовая резина);
тип рамы – сварная хребтовая конструкция.

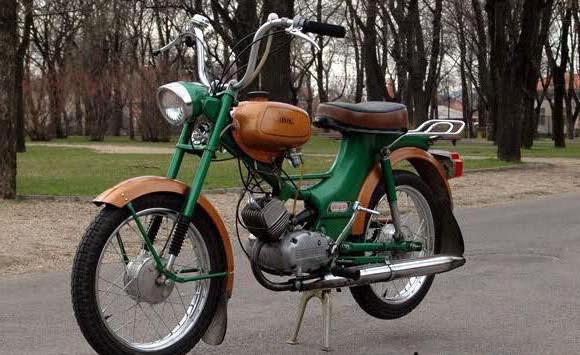

При своей массе мопед «Рига-16», фото которого имеется ниже, мог транспортировать более 110 килограммов. Кроме водителя на удобном сидении мог поместиться даже крупный пассажир.

Технические характеристики

Почти у всех моделей Карпат размеры, вес и другие технические характеристики были одинаковы. Поэтому эта информация приведена будет в виде списка:

размеры мопеда (ДШВ) в миллиметрах — 18207201100;

максимальная скорость, которую он мог достичь при разгоне по прямой — 50 км/ч;
размеры шин — 2,75-16;
тип мотора карбюраторный, воздушное охлаждение;
объем — 49 кубических сантиметров;
расход горючего — 2 л на 100 км;
мощ ь мотора — 1,5 л.с .;
вес мопеда — 55 кг.

Период производства мопед а «Карпаты» начинается с 1981 года и заканчивается в 199 2 . Окончательно линейку прекратили выпускать в 1997 году. Среди конкурентов он занимал первое место. Лучше чем «Карпаты» с объемом двигателя до пятидесяти кубов не было в стране. Он был легендой СССР.

В начале девяностых был сконструирован новый двигатель с лепестковым клапаном на впуске. Однако на «Карпаты» установить его не успели. Развал Советского Союза привел спаду спроса на мопеды. Львовский мотозавод умер вместе с распадом страны. Были попытки мелких фирм возродить производство данных мотокиков , но они потерпели крах, аа и спрос уже пошел совершенно на другие модели и марки мопедов.

О чем мечтают современные подростки — новый iPhone 6, MacBook Air, GoPro и прочие электронные гаджеты, которые буквально заполонили практически все сферы нашей жизнедеятельности. А вот у школьников 70-80-х и, частично, начала 90-х годов были совсем другии фантазии. Вот она — мечта школьников 80-х!

Лично я, в возрасте 12-13 лет очень сильно хотел мопед — настолько сильно, что мне даже частенько снилось, как я несусь по проселочной дороге на «Карпатах» с поднятым щитком и задранным глушителем. Все семейство Карпаты-2 в сборе: Спорт, Люкс и стандартный

Самое поразительное, что сны стали явью: очень скоро у меня появился именно вожделенный «Карпаты-2 Спорт» красного цвета — в идеальном состоянии и с минимальным пробегом. Так выглядел Карпаты-1: скан из журнала За рулем.

В лучшие годы Львовский мотозавод выпускал по 300 тысяч мокиков, но в середине 80-х спрос стал падать, а производство опустилось примерно до 100 тысяч штук в год. Производство 2-колесной техники на ЛМЗ было окончательно свернуто в 1997-м году: оборудование предприятия демонтировано и вывезено, а бывшие заводские корпуса теперь арендуются сторонними фирмами, далекими от мотопроизводства. Однако, до сих пор в продаже периодически всплывают «Капсулы времени» — абсолютно новые мопеды и мокики без пробега, которые в силу различных причин отстаивались в сараях, гаражах и даже балконах. Об одной из таких находок и пойдет речь в сегодняшней записи.

Мокиками называли технику с кик-стартером, а мопеды заводились с помощью педалей. 2-цветная окраска была обычным явлением для начала 90-х: ставили, что было!

Итак, перед вами — стандартный мокик «Карпаты-2» образца 1991-го года с пробегом 6 километров, который все это время простоял в законсервированном виде в одном из гаражей Ижевска. За этот мокик просили 10 тысяч российских рублей — с документами и полным набором заводского инструмента. А вот в конце 80-х «Карпаты-2» стоили 250-260 советских рублей, в зависимости от модификации. Простенький спидометр и 6,8 км на одометре.

Фару с пластиковым корпусом начали ставить в 1989-м году

Данная модель укомплектована двигателем V-501M мощностью 2 л.с. производства шяуляйского велосипедно-моторного . 2-ступенчатая коробка передач имела ножное переключение. Из своего опыта добавлю, что такая схема был проще, надежней и удобней ручного переключения, хотя сама лапка изготовлялась из металла отвратительного качества и постоянно ломалась: на моей памяти заваривали ее раза 3 точно. Обжечься о горячую выхлопную трубу — стандартная история из детства

Читайте также:

Советские мотоциклы для ШКМГ, часть 22 : Мотоциклы с коляской семидесятых.

«Карпаты-2» пришли на смену «Карпатам-1» в 1986 году и практически без изменений выпускались до самой кончины завода. Конструкция мокика — предельно простая: штампованная рама стальная рама, 2-тактный ДВС, примитивная подвеска с хиленькими амортизаторами. Еще сохранились усики на заводских шинах

Максимальная скорость подобной техники составляла 55 км/ч: это при попутном ветре и без пассажира, а так эти мокики были очень тихоходными. Некоторые умельцы баловались «тюнингом» в виде доработки поршней под три кольца. Встречался и более радикальный подход — установка 125-кубового мотора от мотоцикла «Минск», но подобная самодеятельность не особо поощрялась гаишниками.

Инструкция по эксплуатации, ключи, ремкомплект для заклеивания камер и даже манометр!

В апреле львовский мотозавод приступил к производству новой машины — мокика «Карпаты» (напомним, что это мопед без педалей с кик-стартером), выпускаемого параллельно с «Верховиной—7» («За рулем», 1981, № 9).

«Карпаты» — уже шестнадцатая модель, освоенная заводом. Она комплектуется либо двигателем Ш—58, либо модернизированным Ш — 62 шяуляйского велосипедно-моторного . От «Верховины—7» новая машина отличается конструкцией и формой рамы, бензобака, глушителя, боковых кожухов (художественно-конструкторский проект мокика разработан ленинградским филиалом ВНИИТЭ). «Карпаты» окрашивают в яркие цвета — красный, оранжевый, желтый и др.

Машина с двигателем Ш—62 (на снимке) оснащена бесконтактной электронной системой зажигания, делающей его более устойчивым в работе и не нуждающимся в регулировке зазоров. Увеличенная мощность генератора (45 вместо 18 Вт) позволяет водителю пользоваться фарой дальнего света с контрольной лампочкой, задним фонарем с габаритным огнем, стоп-сигналом от заднего тормоза.

У «Карпат» более высокие, чем у «Верховины—7», показатели надежности и долговечности: гарантийный пробег увеличен с 6000 до 8000 километров, а срок гарантийной эксплуатации — с 15 до 20 месяцев; ресурс до первого капитального ремонта возрос с 15 000 до 18 000 километров. Это стало возможным благодаря улучшению качества двигателей. Цена мокика — 250—260 рублей, в зависимости от исполнения.

М. ЛЕОНОВ, г. Львов начальник КБ мотозавода

Подробнее о моторе и основных узлах

Далее представлены параметры силового агрегата и топливной системы:

тип двигателя – Ш-57, Ш-57 с, Ш-58;
мощность – две лошадиные силы, или полтора киловатта;
коробка переключения передач – двухступенчатый узел с ручным приводом;
блок сцепления – двухдисковый вариант в масляной ванне;
пуск силового агрегата – Ш-57 (педали), Ш-58 (кик-стартер);
топливо – бензин АИ-76;
расход горючего на сто километров – 1,6 литра;
передаточное число – 3,08.

Изучая характеристики мопеда «Рига-16», можно отметить, что он оснащается бензиновым карбюратором К-35В (К-60), имеет контактную систему зажигания с магнето, оборудован сухим сетчатым фильтром воздушного типа.

Техническая характеристика мопеда Карпаты

Общие данные

: сухая масса — 56,5 кг; полезная нагрузка — 100 кг; скорость — 40 км/ч; запас топлива — 7 л; контрольный расход топлива — 2 л/100 км.

Размеры

: длина — 1700 мм; ширина — 720 мм; высота — 1110 мм; база — 1120—1170 мм. Двигатель: рабочий объем — 49,8 см3; мощность — 2,0 л. с./ 1,5 кВт при 5200—5600 об/мин; степень сжатия 7.7—8,5; топливо — смесь бензина А-76 или А-72 с маслом (в соотношении 25:1).

Электрооборудование

: система зажигания — электронная бесконтактная (для двигателя Ш—62); генератор — переменного тока 26.3701 с блоком «коммутатор—стабилизатор» (БКС); высоковольтный трансформатор В-300Б.

Трансмиссия

: сцепление — многодисковое; число передач — 2 (I—1,64; II — 0,93).

Ходовая часть

Читайте также:

Особенности спортивного коммутатора для мопеда Альфа спорт

: рама — трубчатая, хребтового типа; передняя вилка — телескопическая с пружинными амортизаторами; задняя подвеска — маятниковая с пружинными амортизаторами; колеса — взаимозаменяемые; размер шин — 2,50—16 дюймов.

На постсоветском пространстве мопед «Карпаты» является одним из самых популярных малых транспортных средств на двух колесах. На фоне аналогичных агрегатов, рассматриваемый аппарат отличался хорошим качеством, практичностью и оригинальным дизайном. Среди особенностей необходимо отметить сцепление трехколодочного типа. Коробка передач двухскоростная, достаточно неплохо обеспечивала плавный старт и набор максимальной скорости (45-50 км/ч).

Отзывы потребителей

Несмотря на то что после выпуска рассматриваемой модификации прошел не один десяток лет, до сих пор можно встретить раритетный аппарат в рабочем состоянии. Конечно, подобрать оригинальные детали для него практически нереально. Но, благодаря простоте обслуживания и ремонта, мотор вполне реально починить самому, имея минимальные навыки.

Владельцы аппарата отмечают ряд положительных моментов рижского мопеда:

новую и более удобную конструкцию руля;
улучшенное сидение;
оптимальное сочетание массы агрегата и его грузоподъемности;
устойчивые колеса по сравнению с предшественниками;
пуск мотора при помощи кик-стартера;
крепкую и надежную раму.

К минусам пользователи данной модели относят характерные для советской техники этого класса проблемы с комплектующими элементами мотора, капризную коробку передач и не слишком совершенную систему тормозов.

Советские мотоциклы для ШКМГ, часть 26: Хай тек 70х — мопеды Рига серии С.

Новинкой 1971 года на гоночных трассах стал мопед Рига — 15С. Без преувеличения можно сказать, что это был настоящий прорыв в Советском мотоспорте. Ходовая 15С была настолько удачной, что продержалась в гонках почти двадцать лет, послужила основой для последующих моделей, достойно представлявших нашу страну в международных соревнованиях.

Ходовая мопеда была разработана и изготовлена на заводе Sarkanā zvaigzne, двигатель применен Серпуховский, ВНИИ Мотопром, ШК — 50, почти «квадратной» размерности 40Х39,6 мм, развивавший 13,5 л.с. Крутящий момент через сухое сцепление передавался на шестиступенчатую коробку передач. Применен золотниковый впуск.

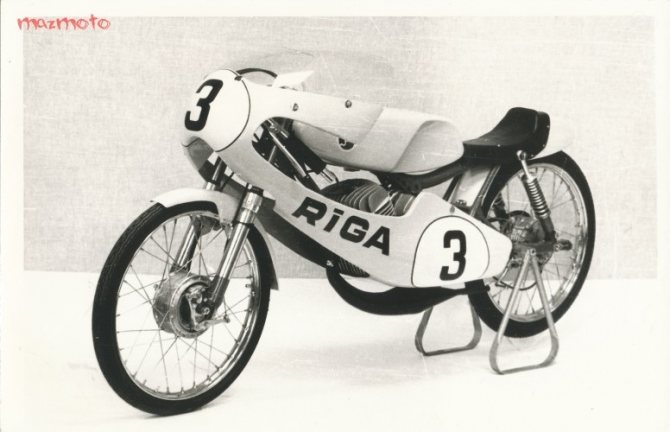

Внешний вид Рига — 15С.

На мопеды, которые использовались в международных соревнованиях, устанавливались масляные насосы, на остальных 15С смазка осуществлялась через бензомасляную смесь.

Читайте также:

Мотоциклы России: обзор моделей, технические характеристики, производители

Двигатель для GP с раздельной системой смазки.

На Ригах — 15С наши гонщики Эдуард Борисенко и Александр Смертин в 1972 году выступили на этапе ЧМ в ГДР и заняли седьмое и одиннадцатое место соответственно.

Эдуард Борисенко, 1972 год, Sachsenring GP.

Приведем данные по ходовой Рига — 15С. Эти цифры будут верны и для всех последующих моделей гоночных мопедов Рига, вплоть до 21С. Размеры: длина — 1848 мм; ширина (по рулю) — 450 мм; высота (по обтекателю) — 885 мм; база — 1280 мм; угол наклона передней вилки — 26°; максимальный угол крена влево и вправо — 50°; лобовая площадь — 0,286 м2; размер шин: переднего колеса — 2,00—18, заднего колеса — 2,25—18.

Рига — 15С на трассе.

За время производства 15С в ее конструкцию вносились изменения. Например, появились четырехколодочные, четырехкулачковые передние тормоза открытого типа.

Открытый передний двойной тормоз — образец инженерного искусства.

Рига — 15С с модернизированным передним тормозом.

Читайте также:

Почему не заводится скутер 4 т: причины, поиск и устранение

Всего было выпущено около 20 мопедов Рига — 15С.

Следующей моделью стала Рига — 17С 1976 года. Основное отличие — двигатель с водяным охлаждением. Помпы в конструкции не было, система охлаждения построена на так называемом термосифонном принципе.

Классический вид Риги — 17С, термосифонная система охлаждения.

Мощность двигателя возросла до 16,5 л.с. при 15000 об/мин. Теперь давайте представим себе двигатель с литровой мощностью 330 л.с. и это в 1976 году! Потрясающее достижение, на уровне лучших мировых образцов. Степень сжатия 13 ед., топливо — смесь бензина АИ-98 и масла (25 : 1); система зажигания — электронная бесконтактная.

Алюминиевый цилиндр, в него запрессована чугунная гильза. Проводились эксперименты с алюминиевым цилиндром, покрытым никасилем. На алюминиевом поршне одно плоское стальное кольцо. Шатунные подшипники игольчатые, в верхней головке насыпной или с алюминиевым сепаратором, нижний со стальным сепаратором. Трансмиссия: сцепление — сухое, многодисковое; передняя передача — цепная (3,47); коробка передач — шестиступенчатая (передаточные числа соответственно: I — 2,220; II — Г,650; III — 1,367; IV — 1,200; V—1,095; VI—1,045); задняя передача — цепная, передаточное число — 2,467, или 2,533, или 2,600, или 2,667, или 2,733.

Рига — 17С.

Хвост, бак, обтекатель, выполнены из пластмассы. Сухая масса составила 62,3 кг. Максимальная скорость — 153 км/ч; тормозной путь со скорости 60 км/ч — 14 м. со 100 км/ч — 48 м; запас топлива — 8 л. Экипажная часть: рама — трубчатая, хребтовая; передняя вилка — телескопическая, с гидравлическим амортизатором; задняя вилка — рычажная, из стальных труб прямоугольного сечения; тормоза — барабанные.

Следующая модель — Рига — 19С 1978 года. Нет точных данных, в чем ее отличие от 17С, можно лишь предположить, что модернизирована система охлаждения, в конструкцию введен водяной насос, приводимый в действие электродвигателем.

Двигатель рига — 19С. Видны масляный и водяной насосы.

Раздетая Рига — 19С. Передний тормоз закрытого типа, непонятно, как он здесь оказался. Еще раз оговорюсь,что разделение на 17С и 19С условное, так как точно неизвестно, в чем особенности и отличия этих моделей.

Рига серии С на Рижской трассе, гонщик Edvins Labeckis.

Рига С летит по трассе в глубоком наклоне. Надо быть отчаянным человеком, чтобы ездить под 150 км/ч на таком маленьком и легком мопеде.

Конечно, гоночная техника интенсивно модернизировалась как самим заводом, так и гонщиками в рамках существовавших правил. На старых фотографиях можно видеть мопеды с Шауляйскими моторами —

Рига серии С, двигатель V — 501М.

Еще один такой мопед, видна головка двигателя Vairas. Мопеды с такими двухскоростными моторами использовались в юниорских соревнованиях. Конечно, всем желающим таких мопедов не хватало, были и другие варианты ,например, самодельные конструкции.

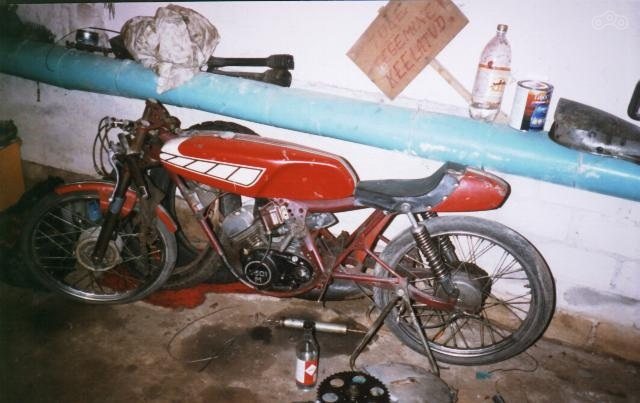

Пример такой самодельной конструкции, использованы детали от дорожных мопедов.

Рама типа «featherbed» сделана для мотора V — 501, оцените красоту конструкции и качество изготовления. А ведь это самодельный мопед, созданный энтузиастами.

Удивительный факт, но ходовая Рига — 15С так же использовалась и в классе 125 куб.см.

Мотоцикл с экипажной частью Рига — 15С и двигателем 125 куб.см.

Причем это был не первый такой мотоцикл. Сохранилось фото, на котором в ходовую Риги — 11С установлен двигатель 125 куб.см. неизвестного происхождения — самодельный или Серпуховский. Выступал на нем Эдуард Борисенко.

Мотоцикл с двигателем воздушного охлаждения 125 куб.см. в ходовой Рига — 11С.

В 1983 году в журнале «За рулем» начальник конструкторского бюро спортивных мотоциклов завода Саркана Звайгзне» В. Клейнберг анонсировал выпуск новой модели Рига — 21С. Внешне его можно отличить от предыдущей модели по литым колесам. Колеса из магниевого сплава отливались в Ленинграде, после чего обрабатывались на предприятии Vihur в Таллине и в готовом виде поступили в Ригу.

Рига — 21С. Судя по фото, женщины от такого мопеда были в восторге.

Мощность двигателя довели до 18 л.с./ 13.2 кВт.

Рига — 21С.

Последним гоночным мотоциклом Sarkanā zvaigzne стал Рига- 23С. Была сделано три таких мотоцикла, один со стальной рамой и два с алюминиевыми.

Рига 23С с алюминиевой рамой…

…и со стальной.

Двигатель Рига — 23С.

Рига — 23С, за рулем Raimonds Aizstrauts, 1984 год.

Ainārs Karro и Raimonds Aizstrauts, 1987год.

Мощность 125 кубового двигателя Рига — 23С составила 41 л.с. при 14500 об./мин. Спортивные достижения Рига 23С — четыре чемпионских титула СССР с 1983 по 1986 год и серебро 1987 года. Противостоять на Чемпионате СССР приходилось нашим лучшим гоночным мотоциклам — Вихур с моторами Ротакс. На международных соревнованиях в борьбе с иномарками лучшее достижение — четвертое место по итогам 1987 года. Автор этих достижений — один из лучших гонщиков СССР из Риги Raimonds Aizstrauts.

Напоследок, как обычно, давайте посмотрим, какие из этих мопедов дожили до наших дней.

Рига 17С ценителя и коллекционера советской гоночной техники Martijn Stehouwer из Нидерландов. В отличной форме, до сих пор участвует в гонках.

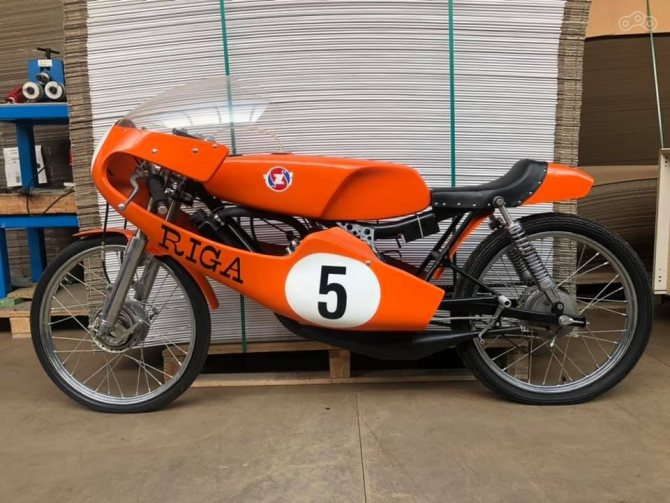

Рига — 17С из Нидерландов, в данный момент продается на Ebay.

Рига — 15С из Японии. Каким ветром ее туда занесло, неизвестно.

Рига — 17С из коллекции MOMU Mootorispordi Muuseum из Риги.

Александр Смертев и Рига — 15С.

Kaspars Brigzne и его Рига — 15С на любительских гонках в Риге.

Еще один мопед Kaspars Brigzne — Рига — 21С.

Рига — 23С Raimonds Aizstrauts. Редкий кадр — на нем можно видеть оба 23С с алюминиевой рамой. Кстати, к гоночному сезону 2019 года Raimonds планирует восстановить свой мотоцикл и принять участие в гонках, спустя тридцать лет.

Riga 23S engine working.

Оживший Рига 23С.

На этом все об этих замечательных гоночных мопедах. О грустной судьбе завода Sarkanā zvaigzne всем и так хорошо известно, об этом упоминать не будем.

В подготовке материала принимали участие Raimonds Aizstrauts,Kaspars Brigzne, Tony Laan, спасибо им.

Особенности

«Рига-16» – мопед, который пришел на смену тринадцатой модификации. Основным отличием стало наличие глушителя мотоциклетного типа, новая система пуска, более совершенная и удобная форма руля. Модернизация шестнадцатой серии была произведена в 1981 году. Новая модель получила индекс «22», оснащалась двигателем Ш-62. Силовая установка кардинально отличалась от своих предшественников.

Мотор получил электронное зажигание бесконтактного типа. Кроме того, новый мокик оборудовался другой коробкой передач. Несмотря на это узел переключения скоростей так и остался слабым звеном рассматриваемого аппарата (подвело качество его изготовления). В дальнейшем Рижский завод ориентировался на производство мопедов совершенно другого типа, которые похожи на легкие мотоциклы и известны под названиями «Мини», «Дельта» и «Стелла».

Интересные факты

Стоит о – мопед, имеющий много общего со своими ближайшими конкурентами по цеху и классу. Особенно это касается внешнего вида двенадцатой, одиннадцатой и тринадцатой моделей. Но если присмотреться к мелочам, можно отметить, что у рассматриваемого варианта более удобная форма и крепление руля, рычаг тормоза и сцепления имеет резиновый наконечник в виде шарика, задний фонарь расположен удобнее, имеет более привлекательную форму.

Двигатель у шестнадцатой версии практически такой же, как и у «Риги-12», только с кик-стартером. Седло мокика удлиненное и упругое, оно комфортно даже при длительных поездках. Несколько вариантов окраски дают возможность выбрать агрегат в соответствии с личными предпочтениями. Также на популярность аппарата повлияла доступность цены, простота в эксплуатации, обслуживании и ремонте.

Руководство пользователя

«Рига-16» – мопед, инструкция по эксплуатации которого включает в себя стандартные положения, отличается оригинальным оформлением и неприхотливостью. Основные разделы руководства:

Устройство и оснащение аппарата.
Советы по использованию топливно-смазочных материалов.
Сроки профилактического и капитального обслуживания.
Рекомендации по ремонту отдельных узлов и деталей.
Технические параметры.

Изучив инструкцию, практически любой пользователь может произвести замену уплотнителей, свечей, фиксирующих, световых элементов и прочих разборных узлов.
