Шестнадцатиклапанный бензиновый двигатель К4М объемом 1,6 л французского автопроизводителя Рено выпущен в серийное производство в 1999 году. Устанавливается этот мотор на модели автомобилей Рено, среди которых Логан, Дастер, Меган, Сандеро, в том числе и последующие их модификации. Этим двигателем укомплектована и Лада Ларгус.

Завод-изготовитель рекомендует менять моторное масло каждые 15000 км. В России с учетом практики, климатических условий, не очень хорошего качества топлива и большой вероятности купить поддельное моторное масло менять его желательно каждые 10000 км.

Заливочный объем моторного масла в данном двигателе составляет 4,8 литра. В двигатель заливают масло класса SL или SM по SAE. Вязкость масла должна соответствовать условиям эксплуатации, например, 5W30 или 5W40.

Удачным сочетанием цена-качество отличается масло ELF EXELLIUM 5W40.

Провести замену моторного масла можно и самому. Для этого вам понадобится соответствующий масляный фильтр, моторное масло и подъемник (эстакада) либо смотровая яма. В случае, если у вас нет доступа для постановки автомобиля на высоту, самым простым способом будем откопать яму на глубину 30 см (длина 1 штыка лопаты) между колесами и поставить автомобиль, чтобы двигатель находился над ямой.

Техническое обслуживание никто не отменял

Renault Logan является одним из самых популярных автомобилей в бюджетном сегменте. Недорогой, неприхотливый и вполне надежный он завоевал признание среди автолюбителей.

Но, как и любой другой автомобиль Reno Logan требует проведения периодического технического обслуживания, причем касается это всех составляющих авто – силовой установки, трансмиссии, ходовой части, кузова и т. д.

Что касается силового агрегата, то, пожалуй, одной из важнейших операций по обслуживанию является замена масла.

Пока авто находится на гарантии, данные работы входят в перечень сервисного обслуживания, но после окончания этой гарантии, выполнение этой операции ложится на плечи владельца авто.

Конечно, можно и дальше продолжать посещать сервисный центр, чтобы его работники выполняли все необходимые работы.

Однако замена маслам – операция не столь сложная, чтобы каждый раз обращаться к специалистам, ведь можно и самостоятельно ее выполнить, сэкономив при этом деньги.

Техника безопасности при замене масла

Выполняя работы под днищем автомобиля, не забывайте о технике безопасности. Для этого обязательно применяйте противооткаты или другие подручные средства для предотвращения самопроизвольного качения автомобиля.

Если для замены масла вы приподнимаете переднюю часть автомобиля при помощи домкрата, то ставьте под машину упорные козелки (столбики). При этом обратите внимание на устойчивость автомобиля, размещенного на столбиках. Это необходимо, чтобы автомобиль не упал на вас и не придавил.

Не допускайте розливов отработанного масла на землю и утилизируйте его в специально отведенные для этого места. Тем самым вы сохраните природу и обеспечите чистоту места, где проводилась замена масла.

Печать

Когда менять, что и сколько заливать?

Начнем с того, что периодичность замены масла в данном авто, которая установлена производителем, составляет 15 тыс. км пробега. Но это в том случае, если такой километраж автомобиль проходит в течение года.

Если же за год он не проходит такое расстояние, то масло все равно придется менять, поскольку в документации изготовителя указывается, что масло должно заменяться раз в год, даже если авто практически не эксплуатируется.

Что касается самого смазочного материала, то здесь изготовителем указывается рекомендованным для использования в двигателе масло производителя ELF.

Именно этой фирмы и заливается материалы в официальных сервисных центрах.

Однако необязательно следовать данной рекомендации, можно заливать продукцию и других производителей. Важным условием при этом является соответствие продукции других производителей нормам качества API, а также вязкости.

Для двигателей, установленных на Рено Логан, следует приобретать масла с вязкостью 5W30, 5W40, 10W40.

Не рекомендуется использовать при этом минеральные масла, лучше заливать полусинтетическое или синтетическое.

Что касается количества заливаемого смазочного материала, то здесь все зависит от используемой силовой установки и ее конструктивных особенностей.

Для моторов объемом 1,4 и 1,6 литра с 8-клапанным ГРМ необходимо подготовить 3,3 литра масла, а вот для агрегата на 1,6 литра, но с16-клапанным ГРМ уже требуется 4,8 литра. Это обязательно нужно учитывать перед началом выполнения работ.

В любом случае масло лучше приобретать немного с запасом, чтобы в багажнике авто всегда находилось не менее 1 литра на доливку.

Также новый смазочный материал покупать лучше в заведомо проверенных и надежных точках продажи.

Количество заливаемого смазочного материала указано приблизительно.

Дело в том, что при сливе часть масла останется в двигателе, поэтому не всегда нужно заливать указанное количество, а контролировать его при помощи щупа.

Гидроусилитель руля (ГУР)

Меняя масло гидроусилителя руля своими руками вы получаете бесценный опыт по обслуживанию своего Логана и конечно экономите деньги которые могли бы отдать мастеру за работу. Вся процедура займет от 10 до 30 минут в зависимости от первоначального умения.

Интервал замены (когда менять жидкость ГУР) в среднем составляет 80 000 км. Проверка состояния жидкости должна осуществляется каждые 15 тысяч пробега. Официальная документации Логана умалчивает о точных цифрах. Зато мы можем точно сказать о рекомендованном масле ГУР заводом изготовителем — Elf G3.

Альтернативные масла для ГУР Логан Castrol ATF D2 или D3, Liqui Moly ATF 1100, ELF ELFMatic G3, Mobil ATF 220 (320).

Как поменять

Для замены жидкости ГУР снимаем воздуховод, бачок с жидкостью гидроусилителя. Выливаем старую жидкость с бочка в другую тару. Во время слива обратите на состояние старого масла, на наличие присутствующих посторонних металлических частиц. Если они заметны это может сказать о износе насоса. Для полного слива ГУР можно вращать руль влево-вправо.

Что еще понадобиться?

Во время проведения данной операции выполняется также и замена масляного фильтра.

Приобретать нужно фильтр с идентификационным номером 7700274177

или
8200768913
, они взаимозаменяемы и являются оригинальными для данного авто.

Но можно купить любой фильтр, главное, чтобы он был известного производителя, а также подходил по габаритным параметрам.

При работах также рекомендуется заменить прокладку сливной пробки. Оригинальная прокладка имеет артикул 11026 5505R

.

Но если такой достать не удалось, то можно вместо старой прокладки установить обычную медную соответствующего диаметра.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Какое масло заливать в АКПП Рено Дастер?

Про промывку мотора.

Последнее время СТО стали указывать, что при смене обязательно нужно проводить промывку мотора.

Ее действительно нужно проводить, но только если будет заливаться масло другого производителя.

Если же производитель смазочного материала не меняется, то и промывку проводить необязательно.

Читайте по теме: Как правильно промыть двигатель.

2163-13-05a-02

Для исключения течи масла из поддона картера по поверхности отверстия шайбы привулканизирован тонкий слой маслостойкой резины.

Осматриваем шайбу. Для исключения течи масла из поддона картера по поверхности отверстия шайбы привулканизирован тонкий слой маслостойкой резины. В случае повреждения резинового уплотнения шайбы заменяем шайбу новой. Масло сливаем не менее 10 мин. Заворачиваем и затягиваем пробку сливного отверстия. Удаляем потеки масла с поддона картера двигателя и защиты силового агрегата.

При замене масла необходимо заменить масляный фильтр.

Подставляем емкость под масляный фильтр. Отворачиваем (против часовой стрелки) масляный фильтр. Если это не удается сделать вручную, ослабляем затяжку фильтра съемником.

Что нужно для проведения работ

Теперь рассмотрим, как выполняется данная операция на авто с 8-клапанным 1,4-литровым двигателем Логан.

Для выполнения все работ понадобиться не так уж и много:

• Специальный ключ в форме квадрата на 8 или 10;
• Специальный ключ для снятия фильтра;
• Емкость для слива (желательно широкая);
• Новый смазочный материал в нужном количестве;
• Новый фильтр;
• Ветоши.

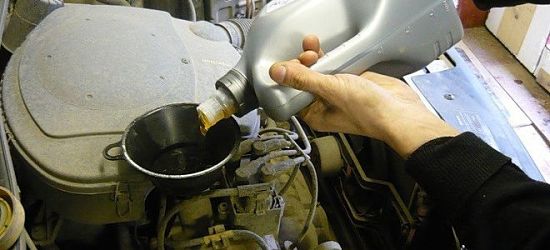

Замена.

Имея все это, можно приступать к работам. Последовательность действий такова:

1. Авто устанавливается на ровную площадку и обездвиживается. Затем производится прогрев мотора, чтобы масло в двигателе стало более жидким. Но прогревать нужно не полностью, а до температуры 50 град. С, не более, иначе в дальнейшем можно получить ожоги;
2. Открывается капот и откручивается крышка маслозаливной горловины. Если этого не сделать при стекании масла внутри двигателя будет образовываться разрежение, из-за которого длительность слива значительно затянется;
3. Снизу авто в защите днища проделано технологическое отверстие для доступа к сливной пробке, поэтому защиту снимать не придется. Квадратным ключом на 8 или 10 послабляется сливная пробка. Иногда она сидит достаточно плотно, поэтому возможно потребуется наращивать ключ отрезком трубы;
4. Немного послабив пробку, под нее нужно установить подготовленную тару, после чего пробку полностью выкрутить. При этом нужно постараться не упустить ее в емкость. Это один из самых грязных этапов работы, поскольку часть масла обязательно попадет на руки поэтому наденьте на них резиновые перчатки;
5. Далее ожидается, пока отработанный смазочный материал полностью сольется. В это время на пробке меняется прокладка. Закончив со сливом, устанавливаем пробку на место и хорошо ее затягиваем;
6. Переходим в подкапотное пространство. Специальным ключом против часовой стрелки откручивается старый фильтр. После посадочное место тщательно вытирается чистой ветошью;
7. Перед установкой нового фильтра, его нужно заполнить маслом примерно наполовину, также смазывается уплотнительное кольцо, установленное в нем. После этого фильтр устанавливается на место и закручивается. При затягивании использовать ключ необязательно, можно с силой затянуть от руки;
8. Заливаем масло в двигатель. Вначале вливается только 3 литра. После подождать, пока масло полностью опуститься в поддон, замерить его количество. Постепенно остальным маслом доводиться уровень до нужного. Правильным считается уровень, когда масло на щупе достигает средины между отметками МАХ и МIN. Главное не перелить. Если уровень будет подходить к отметке МАХ, ничего страшного, но если он больше – придется откачивать лишнее;
9. После заливки запускаем двигатель, пусть поработает 3-5 мин. После этого подождать, пока смазочный материал стечет в поддон и снова проверить уровень, при надобности подкорректировать его. Также следует проверить фильтр и сливную пробку на наличие подтеков, если таковы имеются, то следует произвести подтяжку.

Как открутить, если прикипел

Расскажу несколько способов, которые на 100% помогут вам открутить этот элемент, ну что поехали:

Банально руками. Зачастую вам просто не хватает сил, достаточно позвать человека «помощнее» и все может получиться. Скажу так в 80% случаев откручивают руками. ДА и закручивать его нужно опять же руками, плотно! ЭТОГО ДОСТАТОЧНО!

Специальный ключ. Я уже как-то про него писал, можете , конечно не всегда он под рукой, но если есть товарищ на машине может доехать практически до любого магазина запчастей и приобрести его. Я лично даже видел в нескольких супермаркетах, стоимость копеечная около 200 – 300 рублей. С ним все достаточно легко и просто, зацепляем и откручиваем, конечно, корпус элемента помнется, но собственно он нам уже и не нужен.

Веревка и отвертка (другой рычаг). Иногда еще используют старый ремень генератора или ГРМ. Что делаем, закручиваем вокруг фильтра петлю, натягиваем отверткой, плотно. И пытаемся открутить. Главное чтобы веревка или ремень, не проскальзывали.

Далее идут варварские, но действенные методы. Самое главное они грязные, то есть по любому испачкаетесь в масле, если не боитесь, значит они для вас.

Молоток и длинная и прочная отвертка. Собственно таким методом откручивают большинство неподдающихся фильтрующих элементов. Так как стенки элемента мягкие, обычно это алюминий, или жесть, да и прочие мягкие металлы. Она очень легко пробивается (просто как консервная банка), Что делаем – забиваем длинную и прочную отвертку насквозь, то есть чтобы зашла с одной стороны, а вышла с другой. И затем как рычагом откручиваем. Самое главное, что все можно сделать без специального ключа, и собственно с применение тех инструментов, которые всегда есть в гараже. Минус – только грязные руки, потому как часть масла всегда находится внутри.

Молоток и зубило. Это вообще метод что говорится «АТАС», здесь и пояснять то нечего, берем зубило и «хреначим» по нему молотком, самое главное бить ближе к низу, к месту крепления, и против часовой стрелки. Корпус, конечно весь помнется, но самое главное что открутиться. Минус здесь не только в том, что вы можете измазаться, но еще то, что можете задеть блок двигателя зубилом, лично я вам советую способ с отверткой, все же он менее опасен.

Как видите ничего сложного, можно обойтись и без специального ключа, просто пробив корпус отверткой.

Сейчас небольшое видео смотрим.

А на этом собственно у меня все, читайте наш АВТОБЛОГ.

Нюансы замены на 16-клапанном моторе

Что касается 16-клапанного двигателя, то помимо количества заливаемого смазочного материала, есть еще один нюанс – доступ к масляному фильтру.

Дело в том, что добрать к нему с подкапотного пространства будет мешать защитный экран выпускного коллектора, а снизу – защитный картер.

Что-то одно для доступа к фильтру снимать придется, а вот что – решать владельцу авто. В остальном последовательность работ идентична описанной.

Критерии выбора

Во время приобретения фильтрующего элемента необходимо узнать, какой тип должен соответствовать вашему двигателю. Чтобы быть убежденным в правильности выбора фильтра, необходимо пользоваться специальным справочником допусков и норм, которыми должна обладать данная деталь.

Для Рено Логан мы рекомендуем использовать оригинальные масляные фильтры, как залог качественного, надежного решения для мотора. Нередки случаи использования некачественных фильтрующих компонентов, которые приводили к негативным последствиям, а именно дорогостоящему ремонту всех частей мотора.

Данная конструкция необходима для уменьшения сопротивления при использовании двигателя в холодное время года. В неоригинальных масляных фильтрах используется иное конструктивное решение, которое препятствует свободному прохождению масла через данный элемент, что в свою очередь обедняет двигатель в смазочном эффекте.

Другими словами, использование некачественных деталей приведет к масляному голоданию двигателя, а это способствует чрезвычайно быстрому износу и перегреву цилиндров. Особенно этим недугом страдают моторы 1.4.

Советы и рекомендации по выбору смазывающей жидкости

Первым делом, нужно определиться с тем, какое масло выбрать. Напомним, что есть три вида моторных масел: минеральное, полусинтетическое и синтетическое. Каждое из них обладает своими характеристиками в цене и качестве, о которых Вы сейчас узнаете.

Минеральная жидкость отличается своей нестабильностью, особенно при минусовых температурах. Поэтому для особенностей российского климата такой вид мало подходит. Более того, присадки для защиты от коррозии легко выгорают при высоких температурах.

Полусинтетические масла советуют применять для смазки двигателей, с пробегом более ста тысяч километров. В отличии, от синтетического, это масло гуще, и, как следствие, не так протекает сквозь прокладки и сальники.

Действительно, такой тип смазки можно считать «золотой серединой» между минеральным и синтетическими жидкостями. Это касается как физических характеристик, так и соотношения цены и качества. Оно отлично подходит для низких температур, ведь обеспечивает самый лёгкий старт.

Итак, для выбора вида масла нужно будет руководствоваться:

• Пробегом машины;
• Годом выпуска автомобиля;
• Рекомендацией в инструкции.

Хорошей новостью можно считать то, что выбирать нужно лишь между полусинтетическими и синтетическими типами.

Конкретные рекомендации

Теперь давайте выясним, что конкретно следует заливать в «Рено-Логан». С завода в машину заливают Elf Excellium LDX 5W40. Если вам удастся найти эту модель и по деньгам цена вас устроит, то покупайте ее. Многие водители предлагают также Elf Evolution SXR 5W40 и Elf Evolution SXR, 5W30 для 8-ми клапанных и 16-ти клапанных моторов соответственно.

В качестве аналогов рассмотрите варианты:

• Turbo Diesel 10W40;
• Competition ST 10W40;
• Solaris RNX 5W30;
• Excellium LDX 5W40.

В относительно новый автомобиль с пробегом до 150 тысяч километров необходимо лить только синтетику. В более старые машины водители советуют уже заливать полусинтетику, поэтому перед покупкой обязательно изучите тип конкретного масла.

Если говорить о фильтре, его каталожный номер 7700274177. Он подходит для всех моделей моторов. Также сам производитель Renault предлагает аналог 8200768913. Стоимость оригинала составляет 200-300 рублей. Если ищете что-то дешевле, то выбирайте между:

• Mann-Filter W 75/3;
• CHAMPION COF100136S;
• Bosch 0 451 103 336.

Можете искать и другие аналоги. Главное, чтобы фильтр подходил под посадочное место. Его внешний диаметр составляет 7,6 сантиметра, а внутренний – 6,2.

Тщательно осматривайте упаковку перед покупкой, чтобы не попасться на подделку. Низкокачественные надписи, кривой шрифт, использование цвета другой тональности, способ укладки фильтрующей бумаги – все это поможет выявить подделку. Контрафактные фильтры имеют существенно меньший срок службы, не говоря о плохой фильтрации. Аналогично проверяйте качество бутылки и этикетки при покупке моторного масла.

Краткая история модели

С Renault Logan автомобилисты познакомились к началу 2005 года. С этого времени начался выпуск и продажи на европейском континенте. Автомобиль начали собирать в Румынии, на заводе Dacia.

Почти одновременно в Москве был запущен завод полного цикла сборки с оборудованием Renault под названием «Автофрамос». Логан первого поколения производится там до сих пор.

Этот автомобиль класса В предназначен не только для европейского, но также для рынков развивающихся стран. Выпускается с двумя вариантами кузова. Сначала был седан, с 5 местами для водителя и пассажиров. Затем с конвейера сошёл универсал – Рено Логан MCV, с 5 или 7-местным салоном. Эта машина появилась на рынке только с 2007 года. Производится также хетчбэк, полностью базирующийся на платформе и комплектации Renault Logan. Но его по каким-то причинам решили позиционировать как новую модель. Машинка получила название Renault Sandero.

2008 год ознаменовался небольшим рестайлингом первого поколения, а к 2013-му появилось второе поколение этой марки автомобиля. На территории России обновлённый автомобиль стал собирать АвтоВАЗ в Тольятти. Новые авто начали покидать конвейер уже с 2014 года. До этой поры работают оба российских предприятия, выпуская автомашины сразу 2 поколений. Кстати, Lada Largus – это и есть аналог Рено Логан MCV, прототипом которого является Dacia Logan MCV. Автомобиль собирается в Марокко, Румынии, Индии, Иране и РФ под разными торговыми марками – Dacia, Nissan, Renault. Машина получила титул самой продаваемой иномарки на территории России в 2009 году.
