Рядный четырехцилиндровый ДВС от BMW семейства M43, включающего моторы M43B16 и M43B18, а также линейку M43B19, и пришедший на смену силовым агрегатам M40B, начал выпускаться Steyr Plant в 1992 г.

БЦ М43 перешел от M40 в практически неизмененном виде, за исключением коленчатого вала, который стал немного легче и получил 4 противовеса (в М40 их 8). Ход коленвала остался прежним. Была доработана цилиндро-поршневая группа, а степень сжатия в среднем увеличилась до 9.7 единиц. На впуске силовых установок семейства M43 стали использовать коллектор DISA, позволяющий увеличивать крутящий момент.

ГБЦ, под которой скрывался один распределительный вал (SOHC 8V), подверглась значительным изменениям в двигателях M43, так как теперь она была предназначена под цепной привод ГРМ. Кроме того, модификация коснулась клапанов (они были облегчены), а также рокеров и пружинок. Гидрокомпенсаторы и диаметры клапанов на впуск и выпуск остались прежними.

Постепенная замена силовых агрегатов семейства M43 начала происходить в 2001 г.

Характеристики двигателя М43

M43B19, M43B19TU и M43TUB19

Сошедший с конвейера в 1998 году силовой агрегат M43B19 (M43TU), включавший модификации M43B19TU и M43TUB19, представлял собой усовершенствованный вариант M43B16/18, который получил доработанный блок цилиндров. БЦ расточили с 84 на 85 мм поршни, ход под них был увеличен с 81 до 83.5 мм.

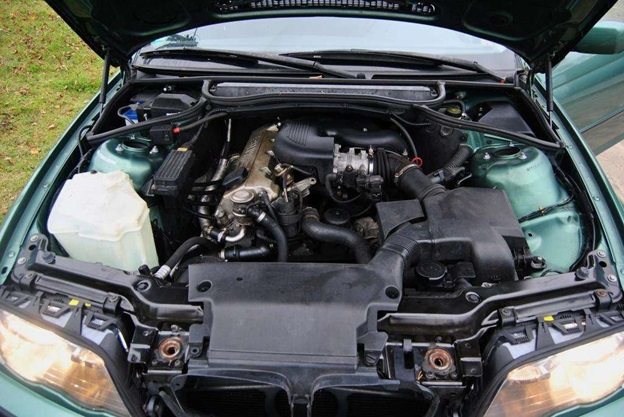

M43B19 (он же – M43TU) в подкапотном пространстве BMW 3 E46

В ГБЦ серьезных изменений не произошло, не считая того, что в версии M43B19TU имелся другой распредвал. Также стали ставить ЭБУ Bosch BMS 46, а коллектор ДИСА сделали пластиковым.

*Номер силового агрегата расположен на площадке возле масляного щупа.
Параллельно с силовыми агрегатами M43B19, M43B19TU и M43TUB19, БМВ выпускала родственную им модель с 16-ти клапанной головкой БЦ – M44B19.

Заменил M43B19 новый мотор N42B20, вышедший в 2001 году.

Надежность, проблемы и ремонт двигателя БМВ М43

Рядная четверка семейства М43 (в него вошли еще и ), вышедшая в 1992 году в качестве замены . Блок цилиндров М43 практически без изменений перешел от М40, коленвал теперь имеет 4 противовеса (на М40 было и немного потерял в весе, ход остался неизменным. Кроме коленчатого вала изменились и поршни, увеличилась степень сжатия до 9.7. Головка блока цилиндров значительно изменилась под цепной привод ГРМ (был ремень), цепь служит около 300 тыс. км. Распредвал один (SOHC 8V), изменены рокеры, облегчены клапаны, отличаются пружинки, никуда не делись гидрокомпенсаторы. Диаметры клапанов не изменились: впускные 42 мм, выпускные 36 мм. Характеристики стандартного распредвала M43B18: фаза 244/244, подъем 10.6/10 мм. Также на М43Б18 был применен впускной коллектор с регулируемой длиной DISA, что позволило увеличить крутящий момент как на низких, так и на высоких оборотах. Изменениям подверглась и система зажигания. Данный мотор использовался на автомобилях БМВ с индексом 18i. Замена движку вышла только в 2001 году, в лице двухлитрового , который в течении года занял место M43B18.

Проблемы и недостатки двигателей БМВ М43Б18

1. Течи масла. Обычное дело для двигателя М43, течет чаще всего клапанная крышка, лечится заменой прокладки с герметиком и КВКГ. 2. Стук, треск, шум двигателя М43. Посторонние шумы зачастую создает вышедшая из строя заслонка DISA. Проверяйте, ищите ремкомплект и приводите впуск в порядок. Реже стучат гидрокомпенсаторы. Кроме того, присутствуют проблемы характерные для прошлого M40B18: провалы при разгоне, плавающие обороты, перегрев, детально о них можно прочитать . Но основной минус для владельца даже не это, главный недостаток двигателя М43, это его малая мощность. Силовая установка очень слаба, даже легкая Е36 с М43 едет очень вяло и несоответствует имиджу БМВ как спортивного авто. Подводя итог, нужно сказать, что несмотря на все вышеописанное, двигатель BMW M43 достаточно надежен и обладает неплохим ресурсом, при должном уходе и обслуживании, способен откатать не одну сотню км. Однако те экземпляры, что представлены на рынке сегодня, свой моторесурс отъездили и беспроблемной эксплуатации не ждите.

Тюнинг двигателя BMW M43B18

Атмосферный. Строкер

Самый простой и обкатанный способ увеличить мощность двигателя М43, это строкер с головой от / , основные манипуляции описаны . Можно пойти другим путем и установить холодный впуск, спортивный впускной коллектор и распредвал с фазой от 266-272 (от Dbilas например), выпускной коллектор 4-2-1, прошиться и выжать еще 20-30 л.с, потеряв немного в низах. Самый же правильный выбор, это купить контрактный двигатель BMW M50-52 и установить изначально мощный и надежный двигатель.

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

Характеристики двигателя М43В16

M43B16

1.6-литровый бензиновый агрегат M43B16 от BMW, сменивший M40B16, создавался на базе M43B18, и получил новый облегченный коленвал с 72 мм ходом улучшенных поршней. Степень сжатия в M43B16 увеличилась до 9 единиц, а шатуны стали 145 мм.

ГБЦ, несмотря на конструкцию SOHC 8V, претерпела серьезные изменения. Усовершенствования также коснулись клапанов, рокеров и пружин. Единственное, что практически не доработали в данном моторе – это гидрокомпенсаторы и диаметры клапанов на впуск (42 мм) и выпуск (36 мм).

Двигатель BMW M43B16 в подкапотном пространстве 316i Compact

Изменения коснулись не только системы зажигания. В целях оптимизации характеристик силового агрегата M43B16, инженеры BMW поставили на впуске ДИСА. Коллектор DISA от БМВ – это система, основанная на принципе раздельных трубопроводов.

С 2001 г на 16-е BMW начали ставить другой двигатель – N42B18.

*Номер ДВС расположен на площадке возле масляного щупа.

Надежность, проблемы и ремонт двигателя БМВ М43Б16

Очередной 1.6-литровый двигатель БМВ семейства М43 (в него вошли еще и ), пришедший на замену , был разработан на базе 1.8-литрового M43B18, в который внедрили коленчатый вал с уменьшенным ходом поршня до 72 мм (был 81 мм). По сравнению с предшественником, новый силовой агрегат получил облегченный коленвал, другие поршни с увеличенной до 9.7 степень сжатия, а также шатуны длиной 145 мм. Головка блока цилиндров, несмотря на прежнюю конструкцию с одним распредвалом, претерпела серьезные изменения. Ременной привод ГРМ уступил место надежной цепи, замена которой требуется через ~300 тыс. км. Кроме того применены облегченные клапаны и новые пружины, рокеры другой конструкции, остались гидрокомпенсаторы клапанных зазоров. Диаметр впускных клапанов 42 мм, выпускных 36 мм. Характеристики распределительного вала M43B16: фаза 244/244, подъем 10.6/10 мм. Изменилась система зажигания, для оптимизации характеристики двигателя на впуске используется коллектор переменной длины DISA. Данный мотор использовался на автомобилях БМВ с индексом 16i. С 2001 года стал выпускаться новый двигатель для 16-х БМВ —

Двигатели серии BMW M43 пришли на смену устаревшему мотору М40. Мотор был доработан и видоизменён в некоторых частях. Конструкторами было принято решение облегчить силовой агрегат ради увеличения динамики.

Характеристики и особенности моторов

Двигатель М43 получил три модификации с объёмом 1.6, 1.8 и 1.9 литра, которые соответственно получили маркировку М43В16, М43В18 и М43В19. В новый мотор был установлен облегчённый коленчатый вал с уменьшенным ходом поршня с 81 мм до 72 мм.

BMW 316i с мотором M43

Кроме этого было увеличено степень сжатия, а также установлены шатуны 145 мм. Головка блока осталась одновальной, но и здесь были сделаны обновления. Вместо ремня установлена более надёжная цепь.

Гидрокомпенсаторы остались прежними, а вот рокера претерпели видоизменения. Диаметр впускных клапанов 42 мм, выпускных 36 мм. Характеристики распределительного вала M43B16: фаза 244/244, подъем 10.6/10 мм.

Двигатель BMW M43

Рассмотрим, основные технические характеристики моторов серии М43:

Модификации мотора М43В19

Кроме стандартной комплектации М43В19 имеется ряд модификаций силового агрегата, что сделало возможным установки его на разные модели автомобилей BMW:

• M43B19 OL (1998 — 2002 г.в.) — базовая вариация двигателя мощностью 118 л.с. при 5500 об/мин, крутящий момент 180 Нм при 3900 об/мин.
• M43B19 UL (1998 — 2001 г.в.) — слабая версия с другим распредвалом. Мощность 105 л.с. при 5300 об/мин, крутящий момент 165 Нм при 2500 об/мин.

Модификации M43B19/M43TU

M43B19TU – самая «слабая» версия M43B с доработанным распредвалом.

*Номер силового агрегата расположен на площадке возле масляного щупа.
M43TUB19 – стандартная версия мотора мощностью 118 л.с.

*Номер силового агрегата расположен на площадке возле масляного щупа.

Обслуживание

Техническое обслуживание моторов М43 ничем не отличается от стандартных силовых агрегатов этого класса. ТО моторов проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км. Итак, рассмотрим подробную техническую карту обслуживания:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе.

Техническое обслуживание мотора BMW M43

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание.

Типичные неисправности

В принципе, все моторы схожи собой по конструкции и характеристикам. Итак, рассмотрим, какие частые проблемы можно встретить на М43:

1. Регулярные шумы. Означает, что вышла со строя заслонка Disa.
2. Течь масла. Возникает в результате пробоя одной из прокладок.
3. Вибрация мотора. Чистка форсунок решит проблему.
4. Плавающие обороты. Вышел со строя датчик ДМРВ или засорилась дроссельная заслонка.
5. Перегрев. Частая причина неисправности у БМВ. В этом случае стоит провести диагностику системы охлаждения — термостат, водяной насос или радиатор.
6. Не заводится. Проблема может скрываться в бензонасосе или свечах. Стоит проверить и остальные элементы топливной системы.

Кузов

Бампер, Бампер передний, Крышка омывателя, Бампер задний, Решетка бампера, Абсорбер бампера, Молдинг бампера, Молдинг заднего бампера, Молдинг переднего бампера, Юбка бампера, Юбка заднего бампера, Юбка переднего бампера, Усилитель бампера, Кронштейн бампера, Накладка бампера, Накладка заднего бампера, Накладка переднего бампера, Заглушка бампера, Крепление бампера, Рамка номерного знака, Крыло, Крыло переднее, Крыло заднее, Лючок бензобака, Подкрылок, Подкрылок передний, Подкрылок задний, Накладка крыла, Молдинг крыла, Крепление крыла, Арка крыла, Капот, Петля капота, Трос капота, Утеплитель капота, Уплотнитель капота, Крючок капота, Упор капота, Амортизатор капота, Багажник, Амортизатор багажника, Дверь багажника, Кнопка багажника, Крепление багажника, Крышка багажника, Обшивка багажника, Полка багажника, Уплотнитель багажника, Упор багажника, Двери, Дверь передняя, Дверь задняя, Накладка двери, Молдинг двери, Ручка двери, Стеклоподъемник, Петля двери, Уплотнитель двери, Концевик двери, Зеркало, Зеркало боковое, Зеркало левое, Зеркало правое, Зеркальный элемент (стекло), Кнопка зеркал (регулятор), Крышка зеркала, Накладка зеркала, Поворотник зеркала, Стекла, Стекло лобовое, Стекло заднее, Кнопка обогрева заднего стекла, Стекло двери, Уплотнитель стекла, Молдинг стекла, Рама, Стеклоочиститель, Бачок омывателя, Моторчик омывателя, Моторчик дворников, Форсунки омывателя, Трапеция, Мотор стеклоочистителя, Тяга стеклоочистителя (привод), Щетки стеклоочистителя, Резинка стеклоочистителя, Замок, Замок двери, Комплект замков, Центральный замок, Кнопка центрального замка, Замок зажигания, Ключ зажигания, Замок багажника, Замок бензобака, Замок капота, Личинка замка, Облицовка, Решетка радиатора, Эмблема, Воздухозаборник (жабо), Брызговики, Молдинг крыши, Накладка порога, Расширитель арки, Панели, Панель радиатора, Рамка фары, Порог, Панель задняя, Днище, Пол багажника, Панель крыши, Защита радиатора, Лонжероны, Шильдик, Боковина, Крепление аккумулятора, Шумоизоляция, Крепеж, Клипсы, Пистоны, Люк, Кнопка люка, Упругие элементы

История производства двигателя

Мотор выпускался в двух вариациях: 1,6 и 2,0 литра. На автомобилях Северной Америки М43 никогда не использовался. Если сравнить его с , то отличия естественно будут, например М43 имеет индивидуальный впускной коллектор контроля для обеспечения крутящегося момента в широком диапазоне оборотов.

Выпускались эти моторы только на сборочной линии в городе Steyr. В общем количестве с конвейера вышло порядка 1 204 734 единиц двигателей, что делает завод первым в мире по количеству произведенных двигателей. С 1998 года объем цилиндров двигателя стал равен 1,9 литра, а крутящий момент достиг 180 Нм при номинальных 3900 оборотах в минуту.

Начал производится с 1991 года, объем составил 1,6 литра и мощность, которую он производит, 102 л.с. при 5500 об/мин. и 150 Нм крутящего момента. На данном агрегате использовалась система впрыска топлива Bosch Motronic 1.7.1. Зона, отмеченная красным цветом, — максимальный крутящий момент, соответствовала отметке 6200 оборотов в минуту на шкале тахометра.

Такого рода моторы применялись с 1993 по 1999 на моделях BMW E36 316i, и с 1994 по 1998 год на BMW E36 316i Compact.

Мотор М43 B19

Начало выпуска данной модели — с 1998 и 1999 года, М43В19 известен еще как М43TUВ19. Этот представитель является самым крупным двигателем из серии М43, рабочий объем его составляет 1895 куб.см.

С 1998 производит 118 лошадиных сил при 5500 об/мин и 180 Нм при 3900 об/мин, а модель 1999 года производит мощность 103 лошадиных сил при 5300 оборотов в минуту и 165 Нм при 2500 оборотов в минуту. Имеет систему впрыска топлива Redline» на 6200 оборотов в минуту.

118-сильный двигатель M43B19 с 1998 по 2001 применялся на моделях BMW E46 318i, 318Ci, с 2001 по 2003 на БМВ E36 Z3 1.9 л.,

Двигатель M43B19 с 1999 по 2000 год устанавливался на BMW E36 316i и с 1998 по 2001 на моделях BMW E46 316i.
