В широком списке силовых агрегатов немецкого автогиганта VAG (Volkswagen AG) двигатели FSI, MPI, TSI (TFSI), TDI и ряд других установок продолжают пользоваться большой популярностью благодаря своей технологичности и уникальным характеристикам.

Такие моторы ставились ранее и продолжают устанавливаться на разные модели авто под брендом Volkswagen, Audi, Skoda, Seat и другие марки в составе концерна VAG. Сегодня перечисленные выше версии двигателей можно встретить на машинах разных лет выпуска.

Рекомендуем также прочитать статью о том, что такое двигатель GDI. Из этой статьи вы узнаете о конструктивных особенностях, отличиях, преимуществах и недостатках указанного ДВС по сравнению с другими силовыми агрегатами.

В наших статьях мы уже рассказывали читателям о том, что такое двигатели TSI, которые можно повсеместно наблюдать под капотом моделей Volkswagen, Audi и других марок. В этой статье мы намерены поговорить еще об одном популярном моторе, который известен как FSI, а также подробно рассмотреть принцип работы двигателя FSI. Параллельно будет затронута тема подбора масла для данного типа ДВС, распространенных неисправностей и ремонта указанного агрегата.

История VR6

Развитие шестицилиндровой линейки Фольксваген началось в 1982 году. Первоначально объем двигателя составлял два литра, позже 2,2 литра, а в 1991 году емкость увеличилась до 2,8 литров.
Инженеры немецкого автопроизводителя вдохновлялись у Итальянцев, в частности, у Lancia. Итальянские двигатели уже в прошлом объединяли свойства обычного рядного и V-образного мотора. Угол развала цилиндров был необычайно малым.

Volkswagen решил смахнуть пыль с этой концепции, а новый шестицилиндровый двигатель получил обозначение «VR» (т.е. сочетание V-образного и рядного двигателя). Угол развала цилиндров составлял 15 градусов. Цилиндры располагались «зигзагообразно», благодаря чему двигатель не занимал слишком много места в ширину. Головка цилиндров была одна.

Особая конструкция выбрана не случайно. Фольксваген нужен был двигатель, который смог бы спрятаться под капотом компактных моделей. Это был не только новый Golf III, но и купе Corrado, и, конечно же, седан Vento или более крупный Passat B3 / B4. К исходному агрегату объемом 2,8 литра вскоре добавилась версия емкостью 2,9 литра, зарезервированная сначала только для Corrado. В 2001 появился первый вариант 2.9 с 24 клапанами.

Впервые с DSG

Вершиной оригинального агрегата стала 3,2-литровая версия, вышедшая в 2003 году. 3.2 VR6 первым получил Audi TT, а следом и Volkswagen Golf R32 четвертого поколения. Двигатель сочетался с первой автоматизированной коробкой передач с двойным сцеплением DSG (DQ 250 с мокрыми сцеплениями).

В основе мотора лежал чугунный блок с углом развала 15 градусов. Увеличение объема с 2,8 до 3,2 литров было достигнуто за счет наращивания диаметра цилиндров с 81 до 82,5 мм с одновременным увеличением хода поршня с 90,3 до 92,8 мм. Мощность составляла 250 л.с.

Двигатель с самого начала соответствовал нормам выбросов Евро-4. Возможно поэтому он прижился в Ауди ТТ второго поколения, а так же в Golf R32 Mk5. В конечном итоге мотор дотянул до 2011 года, но из ассортимента Гольфа исчез в 2009 году с приходом очередной модели шестого поколения.

Для привода ГРМ используется цепь. Нижняя цепь соединяет коленвал и двойную звездочку. От двойной звездочки с помощью цепи приводятся в движение оба распределительных вала. Цепи имеют натяжители.

Система цепей расположена со стороны коробки передач. На практике это означает, что для каких-либо работ с приводом ГРМ требуется демонтаж коробки, что увеличивает стоимость ремонта.

Даже оригинальная цепь ГРМ не отличалась долголетием. Впрочем, ее срок службы не так короток, как у более современных четырехцилиндровых TSI. Основная проблема заключается в растяжении цепи. VW пытался решить ее, что подтверждается одной модификацией нижней цепи и двумя модификациями верхней цепи. Кроме того, подвергался модернизации натяжитель верхней цепи.

Иногда владельцам быстрых шестицилиндровых Golf и Audi TT приходится бороться с шумным насос системы охлаждения, который приводится в действие вспомогательным приводным ремнем.

Двигатель VR6 использует еще один водяной насос, так называемый дополнительный. Он включен в контур рядом с радиатором и приводится в действие электрическим приводом.

Частью системы охлаждения является так же модуль с парой вентиляторов. Если один из них работает на полную мощность, то причиной этого является повреждение проводки, в частности разъема питания.

Непосредственный впрыск

В 2005 году Volkswagen представил VR6 второго поколения. Однако, его приход не означал прекращение производства первого VR6 объемом 3,2 литра. Очередное поколение коротких и узких шестицилиндровых двигателей получило совершенно новый чугунный блок, а первоначальный угол развала 15 градусов сократился до 10,6 градусов. Второе отличие заключалось в появлении непосредственного впрыска топлива FSI.

VR6 второго поколения существовал в двух кубатурах. Меньший имел объем 3,2 литра, а больший – 3,6 литра. Меньший 3.2 часто путают с первым 3.2. Однако, предшественник имеет объем 3189 см3, а новый – 3168 см3 (диаметр цилиндра 86 мм, а ход поршня – 90,9 мм).

Более крупный 3.6 получен за счет увеличения диаметра цилиндра до 89 мм, и хода поршня – до 96,4 мм. Таким образом, все агрегаты имеют разные поршни и коленчатый вал. Для реализации непосредственного впрыска топлива понадобилась и другая головка блока.

Новый двигатель с 2005 года работал в Passat B6, где развивал 253 л.с. Вариант объемом 3,6 литра появился год спустя и предлагал 280 л.с., а в «полицейской» версии R36 – 300 л.с. В 2008 году 3.6 с отдачей 260 л.с. достался Skoda Superb II. Там он продержался вплоть до 2020 году и исчез из списка доступных с окончанием производства второго Суперба.

VR6 существовал и в варианте продольного размещения, например, для внедорожника VW Touareg. Такую разновидность компоновки можно встретить в VW Phaeton, в первом Audi Q7 (3.6 FSI) и даже в Porsche Cayenne.

avtoexperts.ru

FSI — это атмосферные бензиновые двигатели концерна Volkswagen, которые устанавливались на модели Audi, Volkswagen, Skoda и Seat. Потом немцы придумали и решили добавить, усовершенствовать эту линейку двигателей и добавили туда турбонаддув, в итоге аббревиатура изменилась и стала называть TFSI и TSI.

Простое отличие — TFSI/TSi — моторы с турбиной, а FSI — без. При этом, VAG производил FSI и с турбиной, и у таких моторов была соответствующая надпись — Turbo FSI.

Из линейки FSI — только один мотор до сих пор устанавливают на Туарег, это 3.6-литровый V6. Остальные моторы не выпускаются уже с 2009 года, так как технически устарели. И их заменили атмосферные двигатели концерна VAG MPI, которые ставятся на модели Skoda.

Линейка моторов FCI состояла из агрегатов объемом 1.4, 1.6, 2.0, 2.8, 3.2, 3.6, 4.2 литра.

В целом двигатели FSI надежные, но так как им уже не мало лет, а машин с приличное количество, владельцы порой испытывают проблемы. И они у всех разные, все зависит от конкретного экземпляра.

Самые беспроблемные моторы 1.4, 1.6 и 2.0 литра. Хотя и с ними бывают неполадки, например заливает свечи, однако, такое встречается далеко не у каждого, да и стоит понимать с любым другими мотором такое также возможно.

Еще на FSi встречается не стабильная работа на холостых, мотор требователен к качеству топлива. Обычно это решается заменой мембраны, выбором качественной заправочной станции или заменой прокладки клапанной крышки.

Более сложными и дорогостоящими в обслуживании и ремонта являются двигатели больших объемов — 2,8, 3,2, 3,6 и 4,2 литра. Во-первых это моторы не с четырьмя цилиндрами, а с 6-ью и 8-ми, и соответственно, вам придется менять не четыре свечи, а больше. Тоже самое и с маслом, лить туда его придется больше, да и масложор встречается не редко.

Еще один нюанс таких объемных моторов — это не удачное сочетание АКПП, а ведь эти ДВС идут только с коробкой автомат. Владельцы жалуются на частые пинки. И расход топлива более высокий, по сравнению с меньшими объемами.

Конкретно у двигателя 3.2 FSI — случаются задиры цилиндров и он считается одним из самых проблемных ФСИ-моторов. Еще и цепь растягивается достаточно часто. Поэтому многие эксперты отговаривают от покупки такого авто, но если вы решите приобретать проверьте эндоскопом.

В целом стоит понимать, что эти моторы не выпускаются уже почти 10 лет, кроме 3.6 FSI на Туареге, поэтому и пробеги у них будут большие и проблемы какие-то выстрельнут.

Однозначно утверждать в том, что тот или иной мотор плохой или хороший нельзя. Поэтому, перед покупкой загоняйте машину в сервис и все тщательно проверяйте, замерьте компрессию, просканируйте ошибки, прокатитесь, чтобы ДВС не потряхивало и расход был оптимальным.

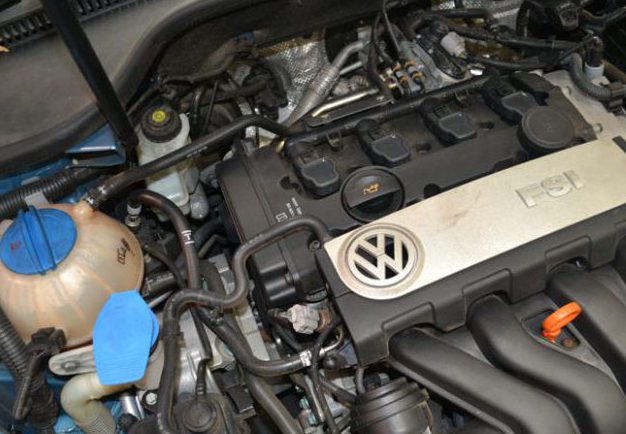

двигатель FSI

Цепь стала прочнее

Оба двигателя второго поколения используют впускной коллектор переменной длины, что означает наличие шести отдельных заслонок во впускном тракте. Обычно проблем с ними не возникает, поэтому не стоит опасаться по поводу их возможного обрыва.

Из-за расположения цилиндров и впускного коллектора используется две версии топливных форсунок. Нечетные цилиндры имеют инжекторы, расположенные выше и более длинные, а четные цилиндры используют более короткие форсунки, размещенные под крупными.

Эпилог

Второе поколение двигателя VR6 в общем и целом считается очень надежным и долговечным. Из частых дефектов можно упомянуть катушки зажигания, причиной выхода из строя которых являются изношенные свечи зажигания. Рекомендуемый интервал замены свечей 90 000 км – слишком большой. Специалисты рекомендуют сократить его до 60 000 км, тем самым продлевается жизнь катушек. Порой наблюдаются утечки масла через уплотнения коленчатого вала.

Самая большая проблема, как вы уже могли догадаться, связана с непосредственным впрыском топлива. Хорошо известно, что в таком случае не происходит самоочистки как впускного канала, так и впускных клапанов, что приводит к появлению нагара. Двигателисты советуют использовать топливо с октановым числом 98 и выше. В противном случае, мотору грозит тоже, что FSI и TFSI, а именно прогар клапанов и последующая потеря компрессии. В качестве профилактики можно порекомендовать профессиональную очистку (удаление нагара).

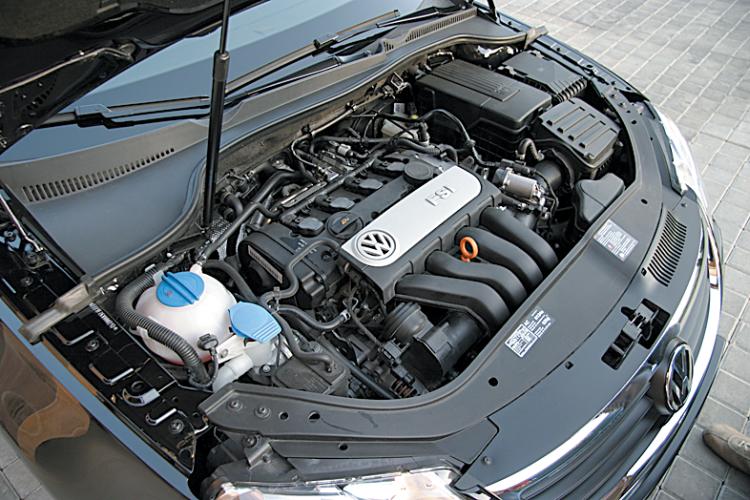

FSI двигатель: что это такое

Прежде всего, расшифровка «FSI двигатель» представляет собой аббревиатуру Fuel Stratified Injection, что дословно означает послойный впрыск топлива. Главным отличием этого ДВС от широко известного сегодня TSI является отсутствие на версии FSI турбонаддува. Другими словами, в этой линейке представлены безнаддувные (атмосферные) бензиновые двигатели FSI с прямым (непосредственным) впрыском топлива.

Рекомендуем также прочитать статью о том, что такое двигатель TDI. Из этой статьи вы узнаете о конструктивных особенностях, отличиях, преимуществах и недостатках данного типа силовых агрегатов.

Двигатель FSI не является «свежей» разработкой, так как готовый агрегат в качестве первых тестовых образцов появился в далеком 1998 г. Через два года этот мотор начали серийно устанавливать на модели Volkswagen. Отметим, что по состоянию на 2020 год последней моделью Volkswagen с FSI остается внедорожный автомобиль Touareg 4 WD. На других моделях двигатель FSI сегодня уступил место версии TSI (TFSI) или MPI.

Характеристики двигателей 3.6 FSI

Производство	Volkswagen
Марка двигателя	EA360
Годы выпуска	2005-н.в.
Материал блока цилиндров	чугун
Система питания	прямой впрыск
Тип	VR-образный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	96.4
Диаметр цилиндра, мм	89
Степень сжатия	11.4 12.0
Объем двигателя, куб.см	3597
Мощность двигателя, л.с./об.мин	260/6000 280/6200 300/6600
Крутящий момент, Нм/об.мин	350/2500-5000 360/2500-5000 400/2400-5300
Топливо	95-98
Экологические нормы	Евро 4 Евро 5
Вес двигателя, кг	—
Расход топлива, л/100 км (для Touareg) — город — трасса — смешан.	14.5 8.8 10.9
Расход масла, гр./1000 км	до 500
Масло в двигатель	0W-30 0W-40 5W-30 5W-40
Сколько масла в двигателе, л	6.7
Замена масла проводится, км	15000 (лучше 7500)
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода — на практике	— 300+
Тюнинг, л.с. — потенциал — без потери ресурса	300+ —
Двигатель устанавливался	Volkswagen Passat VW Passat CC VW Touareg Audi Q7 Skoda Superb VW Phaeton VW Teramont/Atlas Porsche Cayenne

Надежность, проблемы и ремонт двигателей 3.6 FSI

В 2005 году выпустили самого крупного представителя семейства VR-двигателей — 3.6 FSI. Этот мотор построили на базе 3.2 FSI серии ЕА390. В его основе лежит чугунный VR-образный блок цилиндров, который представляет собой смесь V-образного двигателя с рядным. Здесь минимальный угол развала (10.6°), а цилиндры расположены в два ряда в шахматном порядке. Внутри блока на 7 опорах установлен чугунный коленвал с ходом поршня 96.4 мм, новые шатуны длинной 164 мм и алюминиевые поршни диаметром 89 мм под степень сжатия 12. Благодаря этому был получен объем 3.6 литра.
Такой VR блок накрыт одной головкой с двумя распредвалами, на каждый цилиндр приходится по 4 клапана. Диаметр впускных клапанов 33.2 мм, выпускных 30.2 мм, а диаметр стержня 6 мм. Эта ГБЦ оснащена непосредственным впрыском топлива и системой бесступенчатого изменения фаз газораспределения на впускных и выпускных распредвалах. Диапазон изменения впускных валов 52°, а выпускных 42°. Распредвалы вращает цепь ГРМ, которая довольно надежная и при нормальном обслуживании служит 250-300 тыс. км и больше. На впуске установлен впускной коллектор с переменной геометрией. Управляет мотором ЭБУ Bosch Motronic MED 9.1.

Такой двигатель развивал 280 л.с. при 6200 об/мин, крутящий момент 360 Нм при 2500-5000 об/мин. На VW Touareg 1-го поколения и Audi Q7 он обозначался как BHK (BHL — для МКПП), на Passat и Passat CC с DSG коробкой он известен как BLV. Для Volkswagen Passat R36 и CC выпускался 300-сильный вариант под названием BWS. Он отличался степенью сжатия 11.4, впускным коллектором и выпускной системой.

В 2008 году появилась версия CDVA со степенью сжатия 11.4 и с соответствием нормам Евро 5. На Фольксваген Фаэтон ставили моторы CHNA и CMVA, под 6АКПП.

Часто встречаются моторы CGRA и CMTA, которые шли на Volkswagen Touareg 2 под 8АКПП и между собой они чуть отличаются охлаждением ГБЦ, но не существенно. Мотор CGRA развивает 280 л.с., а CMTA — 249 л.с. и поставляется только в Россию, а мощность снижена прошивкой.

Двигатели 3.6 FSI ставят и сегодня, но их практически полностью заменил V6 3.0 TSI.

Проблемы и надежность двигателей 3.6 FSI

Фольксваген 3.6 л. может похвастаться высокой надежностью и долговечностью, чем выгодно отличается от современных турбированных движков. Тем не менее, здесь изредка могут течь сальники коленвала, на старых моделях были проблемы с катушками зажигания, которые меняли по гарантии. Наиболее популярная болезнь вылезает зимой, когда двигатель не заводится. У 3.6 FSI есть проблема со скоплением конденсата в выхлопной системе при работе на низких оборотах. Нужно отогревать, сливать воду и повторять процедуру, когда автомобиль снова не заведется. Чтобы снизить вероятность этого, перед остановкой нужно хорошенько покрутить мотор. Иногда сверлят несколько отверстий для слива воды в глушителе и в резонаторе. В остальном двигатель не имеет серьезных проблем, работает долго и проблем не доставляет. Нормальное обслуживание, замена масла каждые 7500 км плюс хороший бензин, обеспечивают ресурс свыше 300-400 тыс. км.

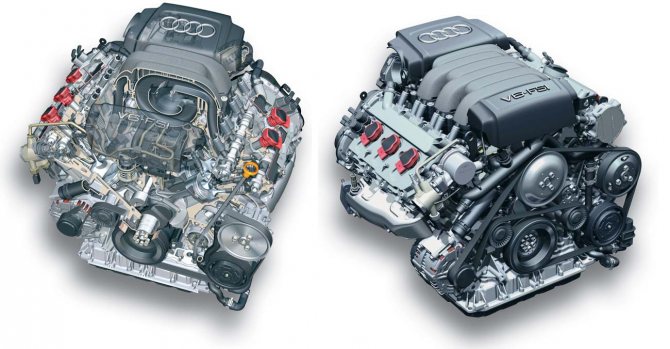

Последние атмосферные V6 Audi и первые большие FSI

В 2005 году со сменой поколения Audi A6 произошла и полная смена V-образных бензиновых двигателей. Audi A6 C6 получила совершенно новые двигатели V6, у которых было мало общего с прежними агрегатами, запомнившимися по ГБЦ с 5-й клапанами на цилиндр. О них мы уже писали в соответствующей статье.

В первые годы производства атмосферные бензиновые V6 были представлены 2,4- и 3,2-литровыми моторами. Двигатели имеют обозчачения BDW и AUD соответственно. Кроме того, у 3,2-литрового агрегата существуют еще две версии с обозначениями BKH и BYU, предназначенные для рынков США и России соответственно. У них почти одинаковые ГБЦ (с отличиями из-за особенностей системы впрыска), конструкция ГРМ и коленвалы. Блоки цилиндров – силуминовые, без гильз. 2,4-литровый мотор остался с распределенным впрыском, а 3,2-литровый стал первым двигателем своего рода с непосредственным впрыском. Именно этот V6 одним из первых познакомил поклонников Audi с аббревиатурой FSI.

Атмосферные бензиновые V6 с непосредственным впрыском (FSI) 1-го поколения
Рабочий объем, см.куб.	Обозначение мотора	Мощность, л.с.	Период выпуска	На каких авто встречается	Примечание
2393	BDW	177	01/2004-06/2008	Audi A6
3123	AUK	256	01/2004-03/2009	Audi A4 и A6	для Европы
3123	BKH	256	01/2005-10/2008	Audi A4 и A6	для США
3123	BYU	249	09/2006-10/2008	Audi A6	для России

Эти моторы запомнились и впечатлили изощренным приводом ГРМ: 4 цепи расположены в задней части блока (со стороны маховика). Также в приводе ГРМ присутствует две промежуточных шестерни и, в развале блока, балансирный вал. Балансирный вал и шестерня масляного насоса приводятся одной, четветой, цепью. По замыслу производителя, такое их расположение делало V-образный мотор компактнее и снижало нагрузку на привод ГРМ.

Изощренный цепной привод ГРМ моторов V6 FSI и MPI доставляет дорогостоящие проблемы.

На всех распредвалах расположены фазовращатели – гидростатические муфты, способные на 42° по фазе повернуть распредвалы. По сравнению с предшественниками эти двигатели отличались повышенной температурой термостатирования.

Впускной коллектор моторов 3.2 V6 FSI и 2.4 MPI оснащен заслонками переключения геометрии трубопроводов и вихревыми заслонками на впускных каналах цилиндров.

Впускной коллектор моторов 2,4 и 3,2 FSI пластиковый с вакуумным ресивером и двумя комплектами заслонок. Две заслонки необходимы для переключения между длинным и коротким впускными трубопроводами. Кроме того, в нижней части впускного коллектора стоят заслонки в каждом втором впускном канале каждого цилиндра. При частичных нагрузках на двигатель заслонки по команде ЭБУ Simos перекрывают нижние части впускных каналов, что приводит к изменению направления и скорости воздуха, попадающего в цилиндры. При этом в цилиндрах образуется завихрение воздуха, необходимое для эффективного его перемешивания со впрыскиваемым топливом. Во всех случаях привод заслонок вакуумный, присутствуют датчики-потенциометры, которые определяют положение заслонок для левого и правого ряда цилиндров.

Проблемы и надежность моторов Audi 2,4 MPI и 3,2 FSI

Моторы BDW, AUK, BYU отличались от предшественников более высокой мощностью и лучшей топливной экономичностью. И если по 2,4-литровому агрегату преимущество в отдаче было не столь очевидным (177 л.с. против 170 у поздней версии 30-клапанного BDV), то 3,2 литровый двигатель AUK заметно превосходил по мощности 3-литрового предшественника: 256 л.с. против 220.

Однако эти двигатели преподнесли массу неприятных сюрпризов. Во-первых, силуминовые блоки задирало у каждого мотора, который знал лишь городские пробеги, «пил» некачественные бензин и вообще страдал от плохого обслуживания. Если чугунные V6 спокойно выхаживали до 500 000 км, то новые силуминовые блоки, очень восприимчивые к «внешним раздражителям», шли в утиль или на гильзовку стройными рядами.

Непосредственный впрыск 3,2-литрового мотора довольно чувствителен к качеству топлива. Но кроме того он лишает впускные клапана возможности орошаться и омываться топливом. Поэтому при суровых городских пробегах и начавшихся проблемах с поршневой на тарелках клапанов осаждаются пары масла, которые не «отфильтровывает» система вентиляции картерных газов. Всего за 3-4 года и впускные клапана зарастают настолько, что уже перестают нормально закрываться. Возникают пропуски воспламенения и сбои в работе двигателя. Если, конечно, до этого не застучит какой-нибудь из поршней, начавший задирать стенку цилиндра из-за залегших колес. Ведь масло не только оседает на клапанах этих моторов FSI, но и ручейками течет по стенкам цилиндров, загрязняя собой компрессионные кольца, закупоривая дренажные масляные каналы. Попутно разбиваются поршневые канавки. Хорошо, что инженеры Audi не стали мудрить с маслосъемными кольцами и оставили их надежную старую наборную конструкцию – такие держатся до последнего. К 5- или 6-му году жизни высыхают маслосъемные колпачки (прямо как на моторах BMW N-серии и из-за той же высокой температуры двигателя и неадаптированной к ней резины сальников). Рано или поздно, к пробегу в 100 000 км придется поднимать головку блока двигателя Audi 2.8 FSI, вычищать ее и заодно реставрировать поршни.

А надежные, по мнению производителя, цепи ГРМ моторов AUK и BDW в действительности таковыми и являются. А вот их натяжители – если быть точным, натяжители цепей B и С, которые приводят распредвалы обеих половинок блока, очень чувствительны к качеству масла. Их крохотные масляные каналы засоряются и в одни прекрасный момент натяжители перестают функционировать как следует. У них нет стопора обратного хода, поэтому при запуске мотора цепи могут перескочить. Такой сюрприз случается при пробеге не менее 100 000 – 150 000 км. Любопытно, что фазорегуляторы способны компенсировать небольшой перескок: поршни и клапана не встречаются друг с другом, мотор просто начинает работать со сбоями и вибрациями. В этом случае его нужно заглушить и не заводить до тех пор, пока цепи не будут заменены. Если цепи перескочат больше чем на 1 зуб, то случится «Сталинград».

Цепи, кстати, тоже растягиваются. Их придется менять всем комплектом: 4 цепи, их звезды, натяжители. И вся процедура проводится только на снятом с машины двигателе.

Упомянутые выше вихревые заслонки могут «закисать» и «зависать». В лучшем случае помогает чистка нижней части впускного коллектора. В худшем – приходится покупать их целиком, т.к. пока нет возможности программно отключать привод вихревых заслонок на моторе 3,2 V6 FSI.

Мотор 2.4 V6 MPI может «обрадовать» поломкой и стуком заслонок геометрии впускного коллектора. Придется менять весь коллектор. Также на этих двигателях не долго живут катушки зажигания – по ним в 2011 году проводилась отзывная кампания.

Атмосферные V6 FSI 2-го поколения

В конце 2006 года компания Audi представила новый двигатель V6 с объемом 2,8 литра и непосредственным впрыском. Вслед за ним, дебютировав на Audi A5 Coupe в феврале 2007 года, появился и обновленный 3,2-литровый мотор. Эти двигатели (BDX и CALA) отличаются от своих предшественников (AUK, BKH и BYU).

На моторах V6 FSI второго поколения была внедрена система Audi Valvelift

Атмосферные бензиновые V6 с непосредственным впрыском (FSI) 2-го поколения с системой AVS
Рабочий объем, см.куб.	Обозначение мотора	Мощность, л.с.	Период выпуска	На каких авто встречается	Примечание
2773	BDX	210	11/2006-08/2010	Audi A6 и А8
3197	CALA	265	02/2007-03/2012	Audi A4, A5, A6	для Европы

На этих двигателях дебютировала система Audi Valvelift System, компоненты которой впоследствии разнеслись по многим другим двигателям Audi и даже Volkswagen.

Блоки этих двигателей отлиты из алюсила (заэвтектического сплава AlSi1717Cu4Mg). 2,8-литровый мотор оказался младшим родственником прежнего 3,2-литрового V6 (AUK) и 4,2-литрового V8 (BMK): у них одинаковый диаметр цилиндров (84,5 мм) и одинаковые шатуны. Новый 3,2-литровый V6 оказался более оригинальным: у него свой диаметр цилиндров (85,5 мм), а ход поршня в 92,8 мм такой же как у V8 (BMK).

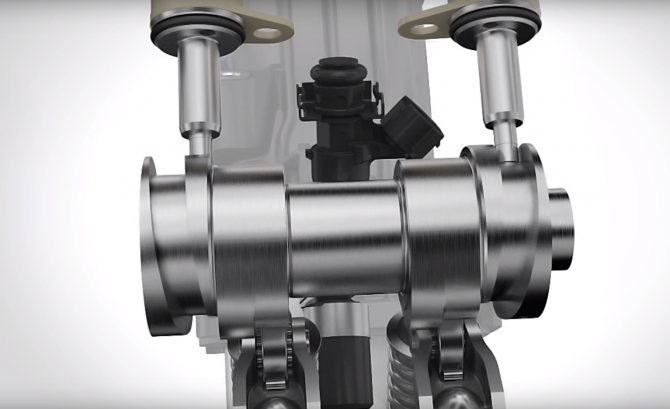

Система Audi Valvelift служит для двухступенчатного управления высотой открытия впускных клапанов. Немецкие инженеры не могли скопировать решение компании Honda и изобрели нечто свое. Тут тоже на каждый впускной клапан предусмотрено по два кулачка с разным профилем. Причем профили «коротких» кулачков разные и обеспечивают ассиметричное открытие впускных клапанов. То есть, в режиме малых и средних нагрузок впускные клапана на моторах BDX и CALA открываются в одинаковый момент, но на разную величину: 2 и 5,7 мм. При этом самые короткие кулачки закрывают свои впускные клапана раньше. Это сделано для образования вихря в камере сгорания. Такое решение с впускными кулачками малого хода позволило инженерам обойтись без вихревых заслонок во впускном коллекторе. Однако впускной коллектор на моторах с AVS по-прежнему двухступенчатый с изменяемой геометрией – он полностью повторяет «впуск» мотора 3,2 V6 (AUK), но без вихревых заслонок.

Для двухступенчатого регулирования величины открытия впускных клапанов используются сегменты с кулачками двух профилей – для частичной и полной нагрузки.

Но вернемся к Audi Valvelift System – вторые в каждой паре кулачки обеспечивают большой и симметричный ход впускных клапанов – они открываются на 11 мм при больших нагрузках на мотор для обеспечения ему «спортивных характеристик».

Как же происходит переключение между кулачками частичного и полного хода. Для этого впускные распредвалы моторов 2.8 FSI (BDX) и 3.2 FSI (CALA) сделаны двухсоставными. Так называемый «базовый вал» как обычно соединен со фазовращателем и удерживается общей литой рамой в постели коленвала. На впускном распредвале предусмотрены внешние шлицы, которые соединяются с внутренними шлицами кулачковых сегментов. Кулачковых сегментов на каждом распредвалу по три штуки. В каждом сегменте – по 4 кулачка для впускных клапанов каждого цилиндра.

Кулачковые сегменты могут скользить вдоль распредвала в пределах 7 мм, при этом и обеспечивается двухступенчатое регулирование хода впускных клапанов. То есть, сдвигаясь, кулачковые сегменты подставляют роликовым рычагам (рокерам) кулачки с профилем для частичного и полного открытия.

Кулачковые сегменты соединены с распредвалом шлицами, по которым он буквально скользит.

Что же заставляет сегменты сдвигаться вдоль по распредвалам? Для этого немецкие инженеры придумали электромагнитные актуаторы, рабочей частью которых являются металлические штифты, которые входят в спиралевидные канавки на краях кулачковых сегментов. Опять же, на каждый цилиндр приходится по два актуатора: один сдвигает сегмент в одну сторону, другой – в обратную. Также в шлицевом соединении базового вала предусмотрен шариковый фиксатор. Он фиксирует сегменты в обоих положениях (то есть в режимах частичной и полной нагрузки).

Предусмотрен и механизм фиксации сегментов в обоих крайних положениях.

Проблемы и надежность моторов 2.8 FSI (BDX) и 3.2 FSI (CALA)

К сожалению, моторы обновленной серии не шагнули вперед в плане надежности. Алюсиловый блок нежный, но его срок службы может резко сократить неисправная льющая форсунка, пострадавшая из-за некачественного топлива. Проблема с цепями ГРМ и недолговечными и неудачными их натяжителями остается актуальной. Симптомы все те же: дребезжаение в первые секунды после холодного запуска. Цепи растягиваются даже несмотря на применение на этих моторах триовальных звездочек в газораспределительном механизме, призванных снизить колебание и нагрузки на цепи. Восстановление привода и деталей ГРМ новыми запчастями обходится в несколько тысяч у.е. Жор масла, образование масляного налета на впускных клапанах не обошел и эти двигатели.

Наследие Audi Valvelift System

Сделаем небольшое отступление по поводу сказанного ранее о том, что элементы системы Audi Valvelift разошлись по большому количеству двигателей Audi и Volkswagen. В частности, очень похожие кулачковые сегменты и исполнительные механизмы со штифтами применяются для отключения цилиндров (технология COD, ACT) на моторах 1.4 TSI (CPTA), 1.5 TSI (DADA) и 4.0 TFSI.

На двигателе Audi 2.0 TFSI (CVKB) и на Volkswagen/Skoda 2.0 TFSI (CZPA) на впускном распредвалу размещены аналогичные детали для реализации цикла Миллера посредством изменения времени и величины открытия впускных клапанов (так называемый «B-цикл», названный в честь Ральфа Будака, инженера Audi, который и придумал этот механизм с кулачковыми сегментами).

Буквально в 2020 году компания Audi поделилась решением с регулировкой высоты подъема впускных клапанов с коллегами из Volkswagen и Skoda. На одном из вариантов мотора 2.0 TSI этот механизм помогает реализовать работу по циклу Миллера (или же, как принято говорить у VAG, по циклу Будака).

Механизм изменения высоты подъема клапанов на моторе 2.0 TFSI (CZPA, Tiguan-2, Teramont, Yeti).

Также на Audi А4 устанавливается 190-сильный мотор 2.0 TFSI (CVKB, DEMA, DHDA, DBPA), на котором механизм двухступенчатой регулировки хода клапанов установлен на выпускном распредвале. На этом двигателе малый профиль кулачков активирует позднее открытие выпускных клапанов. Это необходимо для противодействия попаданию в цилиндр отработавших газов из потока, выпущенного в коллектор другими цилиндрами.

Тюнинг двигателей 3.6 FSI

Чип-тюнинг

В отличие от многих атмосферных двигателей, где чип-тюнинг ничего особенного не дает, здесь все иначе. В России продавали задушенный под низкий налог 3.6 FSI 249 л.с. Мощность снижена главным образом программно, и прошивкой можно вернуть заводские 280 л.с. вместе с 390 Нм крутящего момента, иногда чуть больше. Есть много различных компаний, которые с радостью сделают такой чип-тюнинг. Существует и второй вариант — более агрессивная прошивка Stage 2 вместе с выхлопом без катализаторов. Это дает 300 л.с. или даже немного больше. Прошивать версии на 280 л.с. не имеет смысла, ощутить прибавку в 10-20 л.с. будет очень сложно. Для желающих получить 300+ л.с., есть хорошее и надежное решение от HGP, которые построят вам 3.6 FSI Biturbo и мотор покажет более 700 л.с. Для этого нужен турбокит на основе турбин HGP R28, весь впуск и выпуск, доработки по топливной, снижение степени сжатия, прошивка, усиление DSG. Но подробно останавливаться на этом не имеет смысла, цена удовольствия запредельная и проще сменить автомобиль.

Mark Icons

FSI двигатели: плюсы и минусы двигателей FSI, что это такое

Как только был изобретен бензиновый двигатель, конструктора постоянно решали вопрос о повышении его эффективности. 20 век, его вторая половина была ознаменована многими конструкторскими решениями в этой области.

В 90-х годах 20 го века, японские инженеры компании MITSUBISHI, предложили оснащать бензиновые моторы инновационной системой впрыска GDI (Gasoline Direct Injection – прямой впрыск бензина). Конструктивной особенностью системы является то, что топливная форсунка находиться непосредственно в камере сгорания. Однако именно GDI не получила большого распространения, связанно это с тем, что стоимость эксплуатации была довольно высока, а прирост мощности и экономичности был минимален. В дальнейшем, такие системы были взяты за основу новых поколений систем впрыска, сегодня мы можем наблюдать на современных японских автомобилях новое поколение систем GDI. Двигатели FSI появились немного позже.

Что такое двигатели FSI. Принципы работы двигателей FSI

В Европе, в отличие от Японии, к подобной, но заметим, отнюдь не такой же системе, конструкторы обратились в начале двухтысячных. Основные работы по теме непосредственного впрыска начали вести инженеры Volkswagen. Конструкторы компании учли ошибки японских инженеров, предложив систему непосредственного впрыска FSI. В самом названии системы кроется ее основное отличие от системы GDI. FSI-Fuel Stratified Injection — «послойный» впрыск топлива».

Конструктивно система похожа на вышеупомянутый GDI, однако инженеры Volkswagen добавили полное электронное управление составом топливовоздушной смеси. Это повлекло за собой усложнение системы в целом, но и прирост мощности и экономичности такого двигателя уже составил солидные 15%.

Отличия двигателей FSI от TSI, GDI и других

На сегодняшний день практически все ведущие производители используют в своих двигателях системы, подобные FSI. У каждого производителя технология имеет определенные конструктивные отличия.

Допустим система ТSI подразумевает под собой совместное использование непосредственного впрыска совместно с турбонагнетателем, компания TOYOTA использует систему D4-S, в которой совмещены технологии распределенного и непосредственного впрыска. Компания MAZDA использует технологию SKYACTIV где совмещены непосредственный впрыск и высокая степень сжатия.

Краткий список названий автопроизводителей и систем использующих технологию непосредственного впрыска.

Toyota — D4/D4S; Mercedes-benz — CGI; Mitsubishi — GDI; Nissan — NEO DI;

Renault — IDE; Alfa Romeo — JTS; PSA Peugeot Citroën — HPi; Mazda — DISI/ SkyActive; Ford — EcoBoost; Volkswagen, Skoda, Audi — FSI, TSI;

Opel — direct, SIDI (Spark Ignition Direct Injection); Honda — I-CDTI и др.

Марки автомобилей, где используется FSI

Технология FSI ,была разработана инженерами VAG, вследствие чего технология FSI и получила распространение на моделях именно этого производителя. Двигатели оснащенные системой FSI устанавливались на AUDI,SEAT, Škoda, и, конечно, Volkswagen.

Преимущества (плюсы) двигателей FSI

Основными преимуществами двигателей, оснащенными FSI являются:

• Высокий по сравнению со стандартными двигателями КПД.
• Меньший расход топлива.
• Меньшее количество вредных выбросов.

Недостатки (минусы) двигателей FSI

Высокая конструктивная технологичность двигателя FSI, действительно позволяет получить от двигателя более высокую мощность при сокращении расхода топлива. Но применение технологии FSI, имеет и обратную строну.

Дело в том, что двигатель оснащенный технологией FSI из особенностей конструкции, очень требователен к качеству сервисного обслуживания и качеству топлива.

Двигатель FSI требует постоянного пристального внимания со стороны автовладельца.

Прежде всего, из-за расположения топливной форсунки непосредственно в цилиндре. Такая конструкция склонна к повышенному загрязнению. Это, в свою очередь, вызывает перебои в работе двигателя. Такие как затрудненный пуск, пропуски воспламенения, подтраивание и повышенный расход топлива. В критических случаях, это может вызвать необратимые последствия, которые в дальнейшем приведут к дорогостоящему ремонту.

Избежать этого позволяют профилактические меры по очистке форсунок. Конечно, снимать форсунки и чистить на стенде довольно дорогостоящий процесс. Сам производитель, концерн VAG, настоятельно рекомендует применять специальные топливные присадки для очистки топливной системы двигателей FSI. Конечно, все прекрасны осведомлены, что сам производитель не производит присадки. А те, присадки которые продаются под его брендом иногда стоят очень дорого. Автовладельцу стоит обратить внимание на качественную продукцию именитых фирм производителей. Рынок сегодня пересыщен различной автомобильной химией.

Следует выбирать действительно необходимый, а, главное, качественный продукт, после которого будет реальный результат после применения.

Немецкая компания LIQUI MOLY, является лидером в производстве автомобильной химии и присадок. Ассортимент топливных присадок позволяет выбрать продукт для решения конкретной задачи. Для владельцев автомобилей, оснащенных технологией FSI, компания LIQUI MOLY предлагает специальную топливную присадку, разработанную с учетом конструктивных особенностей двигателя. Очиститель систем непосредственного впрыска топлива Direkt Injection Reiniger в составе используется пакет моющих присадок, работающих при повышенных температурах, он удаляет все типичные загрязнения с распылителей форсунок.

Результат работы очистителя

Следует принимать во мнимание, что средства для очистки систем распределенного впрыска не эффективны на системах непосредственного впрыска.

Неисправности моторов FSI

К сожалению, но обслуживание форсунок непосредственного впрыска не единственная проблема системы FSI. Дело в том, что конструкция двигателя такова, что повышенному загрязнению подвержены и впускные клапана. Данная проблема уже более серьезная и требует уже вмешательства квалифицированных механиков. Дело в том, что в силу конструктивных особенностей, невозможно воздействовать на отложения при помощи присадок. В данном случае необходима частичная разборка двигателя.

Профилактика неисправностей моторов FSI

Существенно снизить количество загрязнений и качественно увеличить ресурс двигателя, в целом, помогает профилактика. Использование присадок позволяет содержать систему в чистоте, снизить количество загрязнений и, тем самым, увеличить ресурс. В случае с системами FSI и им подобным необходимо предпринимать целый комплекс мер по уходу и обслуживанию.

Для чистоты форсунок использовать: Direkt Injection Reiniger.

Для очистки впускного тракта и поддержания работоспособности воздушных заслонок: Pro-Line Drosselklappen-Reiniger.

Для удаления влаги из топливного бака: Fuel Protect

Для улучшения смазывающих свойств топлива и поддержания в рабочем состоянии топливных насосов низкого и высокого давления рекомендуется использовать : Langzeit Injection Reiniger

Стоит ли покупать автомобили с двигателями FSI

Автомобили, оснащенные системой FSI привлекают автовладельцев динамикой и экономичностью. Однако с другой стороны много негативных отзывов по эксплуатации таких автомобилей. Как показывает практика, при должном уходе и правильном использовании автомобильной химии можно избежать дорогостоящих вложений в ремонт.

Итог

Концерн VAG – компания, которая смотрит в будущее. Каждый год она предлагает автовладельцам новые модели автомобилей оснащенными самыми современными моторами. И на смену системе FSI пришла новая система TFSI. Она также имеет свои особенности в эксплуатации. А проект по разработке моторов оснащенных системой FSI пока приостановлен.

Двигатели FSI и их развитие – одна из революций в автомобилестроении. Они обладают вполне конкретными и ощутимыми плюсами. Но обратной стороной их использования являются дорогостоящие ремонты (в первую очередь, форсунок). Для избегания больших трат и продления ресурса двигателей FSI и форсунок в двигателях FSI следует производить профилактику данных систем. Самым простым и недорогим способом для этого – использоваться присадки в топливо.

VW AG: выдержка из материала самообучения по двигателю 2.0 TFSI
